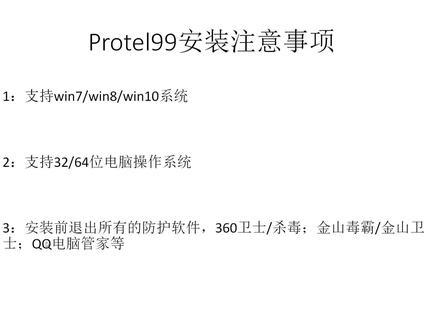

大家好，这个教程呢给大家演示如何安装普泰尔九九以下呢是他的一个安装注意事项，第一个呢支持温七温八温十的系统安装，第二支持三十二位和六十四位的电脑操作系统。 第三，安装前呢推出电脑所有的防护软件，三六零卫视，三六零杀毒，金山毒霸，金山卫视， qq 管家等这些杀毒软件呢，如果安装了的话，在电脑的右下角这一块区域呢都可以找到，找到之后呢右键将他们全部退出， 这里面呢有一个特殊情况就是温室系统，温室系统有一个自带的杀毒软件，如果说温室没有安装以上这些第三方杀毒软件的情况下呢，那么这个自带杀毒呢就会起到一个保护作用，这个时候呢需要关闭掉自带杀毒的一个实时保护。接下来呢给大家演示我的电脑上没有安装任何的第三第三方杀 软件，那么这个时候找到我们这个自带杀毒的图标，将它打开之后呢，选择一下病毒和威胁防护，进来之后选择病毒和威胁防护设置， 打开之后呢就可以看到实时保护了，将实时保护下面这个开关呢给它关闭掉，就能保证这个软件的正常安装，当然了安装成功之后呢，所有的杀毒都是可以打开去运行的。以上呢这些是我们在安装之前呢需要注意的地方， 接下来在本站呢直接下载好安装包，下载下来之后呢是一个压缩文件，需要提前在电脑上呢安装好挤压缩工具，安装好 好之后，这里选择一下右键夹到当前文件夹，文件不大，很快呢就会挤压完成，夹完成之后呢，双击打开挤压好的文件夹，打开之后首先先运行一下我们 s e q p 这个安装程序，它呢类型呢 是应用程序，找到之后呢右键以管理员身份运行， 用到安装向导，选择一下耐克斯特，第二步呢是一个啊名字和我们公司名称，还有我们的一个序列号，名字我们随便写一个数字，填写一个数字或者是字母都可以，我们的公司名称呢也可以填写一个数字或者是 字母都可以，我们的序列号的话呢返回到我们的安装包里面，在我们的安装包里面呢找到 有一个 s n 的文本文档，找到这个文本文档之后呢，我们将它打开，然后呢可以看到上面有一个我们的序列号，我们将这个序列号呢选择一下复制，选中之后呢 ctrl 加 c 进行复制，然后呢 ctrl 加 v 返回到我们的安装界面，这个呢只能去手动输入一个一个输入，或者让我们单个去进行选中复制， ctrl 加 c 复制 ctrl 加 v 粘贴， 粘贴完成，直接点击一下耐克斯特， 到这一步是一个安装路径的选择，根据自己的习惯可以安装的 c 盘也可以呢安安装到其他盘符，如果说安装 c 盘的话呢，我们直接点击 nice 就可以了，如果说需要更改盘符的话呢，这里选择一下后边的这个浏览按钮， 打开浏览之后呢，我们更改盘符的话，只需要将前面的第一个字母 c 选中，之后呢更改成我们需要的盘符，比如说呢， 我们现在想将它安装在地盘，那么只需要将字母 c 选中之后呢更改为 d 就可以了，冒号后边的路径呢，大家不要去修改盘符，更改完成之后选择一下确定，然后呢点击 nice 这一步呢直接点击耐克斯特，到这里呢，同样也是耐克斯特，再次点击一下耐克斯特，这个呢很快呢就会安装完成，因为文件不大，所以说呢安装起来也是非常快的，安装完成之后呢，选择一下分类式， 好的完成，可以看到桌面上呢已经生成了我们的普泰尔的一个图标。接下来呢，打开我们安装包里面的普泰尔九九 sp 六这个文件夹，在安装包里面打开普泰尔九九 sp 六这个文件夹，打开之后呢，里面有一个应用程序，我们 右键以关联身份呢将它运行一下。 好的到这一步呢，我们选择一下上面的，我同意 这是一个许可协议，选择一下，我同意点击一下，点击之后到这里呢，我们直接选择耐克斯的就行了，因为呢这一个地址呢是自动搜索匹配的，所以说呢地址没有问题，我们直接选择一下耐克斯的 开始进行安装，安装完成之后点击一下分解式，接下来呢返回上一步，打开第二个普洱泰尔九九汉化这个文件夹， 打开之后呢，我们首先需要复制的是我们这个 c l l s e l em t 九九 s 一点二 c s 文件，我们将这个文件呢进行右键复制，将它粘贴到我们 c 盘 windows 的目录下，打开我们的此电脑，找到我们的 c 盘，找到之后呢在里面找一下我们的 windows 文件夹， 找到之后我们直接右键选择下粘贴在空白处，在空白处直接右键粘贴，不要点左键空白处，右键粘贴，粘贴完成之后呢，这里需要提供管理员身份，我们选择一下继续， 接下来呢将我们这个 c 盘关闭掉，返回到安装包里面，返回来之后呢，选择一下我们的 pc b 杠 hz 这个文件夹，将它呢双击打开， 打开之后将里面的所有内容呢全部选中，然后呢右键进行复制，复制完成之后将它粘贴到哪呢？粘贴到我们安装路径里面，通过桌面上生成的图标呢来找到安装路径，鼠标放上去之后呢，右键选择一下，打开文件所在位置。 win 七系统呢是打开文件位置。 win 十系统呢，是打开文件所在位置，打开之后在这里呢直接右键粘贴在空白处，右键粘贴， ok， 粘贴完成，将我们这个窗口呢地盘窗口呢进行关闭， 接下来返回到上一步安装包里面，返回到上一步。接下来呢我们需要复制的第三项，就是我们这个 gb 四七二八点滴滴 b 这个文件，我们将它 先复制一下，复制完成之后同样将它粘贴到我们安装路径的一个文件夹里面。首先呢我们找到我们的安装路径，跟刚才的方法一样，在图标上的右键选择打开文件所在位置，打开之后 选择一下这个里面的 l i b r e r y 这个文件夹， l i b r e r y 这个文件夹，将这个文件夹打开，然后呢再次选择一下 s h c h 这个文件夹，找到 s c h 这个文件夹，将它打开，然后呢在空白处进行粘贴，将我们刚才复制的啊滴滴 b 文件呢进行粘贴进来，粘贴完成之后，我们再次关闭我们这个安装路径，然后呢返回到我们 的安装包里面，选择我们 g u o b i a o 扩展名为点滴滴 b 的这个文件，将我们这个最后一个文件进行复制， 右键进行复制，复制到哪呢？复制到我们的安装路径里面，通过桌面上的图标呢，同样找到我们的安装路径，右键打开文件所在位置，打开之后呢直接进行粘贴 空白处选择一下粘贴，粘贴完成之后，我们所有的安装和复制跟破解呢全部就完成了。接下来呢我们双击运营一下桌面上生成的普泰尔九九图标，看是否能正常打开。 好的已经进来，进来之后呢大家就可以正常的去使用了，我们的视频安装教程到这里呢，也就给大家演示完成，感谢大家收看。

在今后的季节里，我们将结合一个五幺单面机最小系统设计的例子，详细介绍 prta 各个功能模块的使用方法。 首先打开上一节中建立的文件，在 file 台单下点击 open 到我的文档文件夹下，打开上一节我们建立的 new design， 点 ddb 文件， 双击 p i c 一点 s c h 文件，这样我们就进入了原理图设计系统， that's wonderful。 在屏幕的左方 是我们的设计管理器，在我们的设计过程当中，我们会经常使用到这个设计管理器。 下面我们开始绘制五幺单面机最小系统的原理图。首先我们需要向原理图文件中添加一个单面机，我们选择的是市场上较为常见的四十管角的八零 c 五二单面机。 我们先把五幺单面机所在的库文件添加到设立管理器中，点击设立管理器中的 a， d， d， r， e m o v e 添加删除库文键按钮。 在弹出的对话框中，我们将查找范围设置为 prote 安装目录中的 l i b a r a y 文件夹下的 s c h 文件夹。 protel 自带的原理图库都放在这个文件夹下。 我们在这个文件夹下找到飞利浦公司的库，点击 add 添加按钮。 这是我们的设计管理器中新增加了两个飞利浦公司的库文件。 我们选择飞利浦的微控制器库，在里面找到四十管角的八零 c 五二单面机， 单击 p l a， c e 放置按钮。这时我们可以看到我们的光标变成了十字状，而且有一个器件随着我们鼠标的移动而移动， 我们将它移动到合适的位置，比如说将它移动到原理图的中心，单击鼠标左键， 将鼠标移开，一个五幺单面机的器件就放置在了原理图中， 但这时光标仍然是十字状，即还是在输入单片机的状态中。如果现在我们单击鼠标左键仍然会继续放置一个单片机，我们可以鼠标右键就取消了输入单片机的状态。 下面介绍四个在原理图设计过程中经常使用到的键盘快捷键。配置 up 键、放大配置 down 键、缩小 home 键。将视图移动到光标处摁的键，刷新键。 首先我们按我们键盘上的配置 up 键，我们可以看到我们的原理图被放大了，然后我们再按一下我们键盘上的配置档键， 我们可以发现我们的原理图被缩小了，当然我们也可以直接用鼠标选择主工具栏的放大键 和缩小键，都可以达到同样的效果。 当我们把 原理图放大后，如果我们想移动我们的视野，这时候我们就需要另外一个快捷键 home 键，当我们按下 home 键，它的功能是将原理图屏幕的中心跳到光标所指的位置， 比如说我们将鼠标移动到单面机的左上方，然后按下 home 键， 这时候我们可以看到我们屏幕的中心跳到了刚才我们光标所指的位置， 然后我们再将光标重新指向单片机的中心处，按下 home 键，这时候我们发现我们原理图的中心又回到了单片机。最后一个快捷键是按的键，如果我们再 原理图的绘制过程当中发现了原理图模糊的情况，我们可以按一下摁的键，这样我们的屏幕就会被刷新，重新显示出清晰的原理图。 在这里需要指出的是，在我们的原理图设计过程当中，如果我们要输入一个集成电路，一般有两种方法，第一种方法，我们可以去 l i b a r a i 文件夹下的 sch 文件夹去找相应的库文件。 在 s c h 文件夹下，我们可以找到世界各大公司的元器件，如果我们在这里面找不到我们所需要的元器件，我们还可以去 prote 网站去下载最新的元件库。 刚才我们输入五幺带面机的方法，其实这种方法，第二种方法我们可以 做一个自己的圆形键的库，这种方法我们将在下一节中进行详细的介绍， 下面我们将介绍如何设置我们的纸张参数。在 d e s i g n 设计菜单下选择 o p t i o n s 设置选项， 这样就弹出了文件设置对话框，我们可以设置我们原理图的放置方向， 默认的情况下是水平放置的，我们可以选择垂直放置，看一下 选择， ok， 这是我们发现我们的原理图变成 垂直放置的了。 再次回到文件设置对话框，将图纸重新改为水平放置，我们可以看到在对话框中还有很多的选项，比如说我们可以设置山格的距离， 我们可以设置山格是否可见，我们可以设置元器键是否贴在山格上。 我们可以改变我们原理图边框的颜色，我们可以改变我们原理图的底色，我们可以改变系统的字体。 在右上角的选项中，我们就可以设置我们的 纸张大小，在这里我们选择 a 四，以方便我们原理图的打印输出。 在这个对话框中的所有的选项，读者可以自行实验，以看一下他们的效果如何。 接下来将为大家讲解如何在原理图中放置一些电阻，电容和其他常用的元器。键，点击开头大写字母为 m d 的库，这个库是 prote 打开时自动导入的。 一些常用的元器件，如电阻，电容二极管，三极管，插座等都可以在这个库洞找到。 我们可以浏览这个库，这是二极管。 单击上下滑动按钮，这是九乘以二的插座， 这是电杆， 这是发光二极管， 这是 npn 三极管。 我们找到了电阻，电阻的名称是 r， e， s。 我们单击 p， l， a， c， e。 放置按钮，这时我们可以看到我们的光标变成了十字状，而且有一个电阻的符号 随着我们的光标的移动而移动。我们可以按 page up 键进行放大，可以看得更清楚一点。单击鼠标左键，我们就放置了一个电阻， 我们可以连续的输入几个电阻， 单击鼠标右键就退出了输入电阻的状态。 下面我们将输入两个电容，电容的名称是 c， a， p。 我们在我们的库文件中找到电容的符号， 我们选中电容，单击放置按钮。 根据与输入电阻相同的方法，我们放置两个电容， 鼠标右键退出输入电容的状态。 如果我们觉得在设计管理器下方显示的原地键的符号太小，我们可以点击 b， r， o， w， s， e。 浏览按钮， 选择我们需要查看的库，我们就选择开头大写字母为 m d 的库。 单击元件的名称，在浏览对话框中就会显示出相应的元器件的符号，这个符号要大一些， 我们在这里面找到晶体，晶体的名称是， c， r， y， s， t， a， l。 我们找到了晶体。单击放置按钮， 将鼠标移动到合适的位置，单击鼠标左键，这样我们就放置了一个晶体。 如果我们想要改变原件的放置方向，比如说我们想把电容改为水平放置，我们只需要将光标移动到电容的上方，然后按住鼠标左键，不放 时，敲击键盘的空格键。我们发现我们每敲击一次空格键，我们的电容就按逆时针的方向旋转九十度，当我们调整好方向时，松开鼠标左键即可。 如果我们想调整元器件的位置，首先将鼠标移动到想要调整的元器件上，然后按住鼠标左键不放， 将元器键拖拽至新的位置， 最后松开鼠标左键即可。 如果我们想要移动多个元器键，首先我们要选中多个元件， 比如说我们想把我们五个电阻都稍微的往右移动一下，首先鼠标左键，将我们的五个电阻选中， 松开鼠标左键，这时我们可以看到我们的电阻都被黄色的方框锁围住，代表电阻已被选中。将鼠标移动到电阻之上，按住鼠标左键不放，将电阻拖拉至新的位置， 松开鼠标左键，这时候电阻已经在新的位置了，但这时五个电阻仍然在选中的状态之下。我们可以按主攻击栏的取消选择按钮， 这样我们就可以取消对电阻的选择。 下面我们将介绍如何删除多余的元器件？删除元器件的方法有两种，第一种在我们的 e d i t 编辑菜单下，选择 d e l e t e 删除选项， 这时我们的光标变成了十字状，表明现在我们是在删除的状态下。我们将光标移动到我们想要删除的元器件上，单击鼠标左键即可， 这样我们可以连续删除多个元器键， 单击鼠标右键就可以退出删除状态。另外一种方法， 我们首先选中想要删除的元器键，然后按键盘的 ctrl 加 d e l e t e 就可以强行删除。 现在我们介绍如何编辑元器件的属性。首先双击元器件， 我们双击这个电阻，这样就弹出了电阻的属性对话框，在对话框里我们将电阻的名称改为二一，将电阻的值改为 e k o， 单击 ok 键即可。我们再设置晶体的属性，双击这个晶体， 在晶体的属性对话框中，我们将晶体重新命名为 y e， 将它的值改为十二兆。单击 ok 键。 我们还可以设置单面机的属性，双击单面机， 将单面积的符号改为 u e， 将它的值改为八零 c 五二， 单击 ok 键。 下面我们将介绍如何在原理图中画导线，并将单面机的外部起针电路画好。 首先我们再输入一个电容， 单击鼠标左键，放置一个电容，单击鼠标右键，取消输入电容的状态，我们将电容的位置摆好， 现在我们改变电容的值，双击电容， 将第一个电容命名为 c e， 将它的值改为六十匹法， 单击 ok 按钮，同样双击第二个电容，将它命名为 c。 二，将它的值改为六十匹法单击 ok， 下面就需要试用我们的浮动工具箱了。在 v i e w 为为探探下，选择 t o o l b a r 工具栏，打开画线工具箱， 我们单击画线工具箱的第一个工具，画导线工具。这时候我们的光标变成了十字状，这表明现在我们是在画导线的状态。我们将光标移动到晶体的管角处， 这是我们发现我们的十字光标的中心出现了一个黑点，这说明我们的光标接触到了晶体的管角。 现在我们就可以单击鼠标左键。 单击鼠标左键之后， 我们可以看到我们从晶体的光角处引出了一条导线， 我们将光标移动到电容 c 一的管角处， 这时我们发现十字光标的中心又出现了一个黑点，这表明我们的导线已经连接到了 c 一电容。现在我们可以单击鼠标左键， 这样我们就将晶体和电容 c e 连接起来了。但是光标仍然是十字状态， 我们可以鼠标右键，这样就退出了画导线的状态。 我们将十字光标再移到晶体的另外一端，同样的道理，将晶体和电容 cl 连接起来，鼠标右键退出画导线状态，再鼠标右键退出画线状态。 我们还需要将 c 一 c 二电容的另外两个管角连接到地上。首先我们将 c 一 c 二另外两个管角连接起来， 因为要接 d， 所以我们就用到了电源和接地浮动工具箱。在 web 胎单下，我们打开电源和接地浮动工具箱， 我们选择接地，将光标移动到我们的导线上， 单击鼠标左键，这样我们就将电容 c 一和 c 二另外两个管角都连接到了地上， 最后我们还要将晶体的两个管角分别连接到单面积的十八、十九管角上。 这时候就会出现一个问题，如果我们按照前面讲到的直接画导线连接，导线会很长，而且使得电路图杂乱无章。比如我们可以按照下面的方法连接上 我们画导线， 将晶体的一个关角跟十九角连接起来，将晶体的另外一个关角跟十八角连接起来。 这时如果我们的单面机其他关角想要与外部进行连线的话，就很容易出现导线交叉的现象，不利于原理图的观看。 下面我们将介绍另外一种连线的方法，即放置网络标号。连线的方法，在放置网络标号之前，我们先要将刚才的连线删除掉，我们再 e、 d， i、 t 编辑菜单下选择删除，将刚才画的两条导线删除掉。 在放置网络标号之前，我们先要将单面机的十八角和十九角引出一段导线。引出一段导线的目的是为了放置网络标号。 现在点击画片工具箱中的第四个工具，放置网络标号工具。 这是我们发现我们的光标变成了十字状，而且还带有一个虚线的方框。我们按一下键盘的 table 键， t、 a、 b 键， 这样就弹出了我们的网络标号属性对话框。我们将我们的网络标号命名为 x、 t、 a、 l、 e， 它的名字跟我们单面机的十九角的名字是一样的，我们可以改变它的颜色，将它设置为蓝色。单机 ok， 单机， ok。 我们将光标移动到我们十九角引出的导线上，单击鼠标左键，这样我们就放置了一个网络标号，它的名字为 x d a l。 一、 我们将光标移到晶体的左边，在鼠标左键， 这时我们发现我们放置的第二个网络标号的名称变为了 x t a l。 二、 这是由于我们将原件名称的最后一位命名为阿拉伯数字的时候，在连续输入的模式下，数字会自动加一。没有关系，我们双击 xtl 网络标号， 这样就弹出了网络标号属性对话框，我们将它的名称重新命名为 x t a l e。 单击， ok， 我们再次点击放置网络标号工具， 按一下键盘的 t a b table 键，将它的名称命名为 x t a l r。 单击， ok， 将这个网络标号放置在十八角引出的导线上，单击鼠标左键，然后将光标放在蜻蜓的右边，再按一下键盘的 table 键， 将这个网络标号的名称也命名为 x t l。 二、鼠标左键放置鼠标右键，退出放置网络标号的状态， 我们再将晶体的两端引出两段导线， 将 x t a l。 一网络标号放置在晶体左边引出的导线上，将 x t a l。 二放置在晶体右边引 的导线上，这样我们的 y e 晶体也已经跟单面机的十八角和十九角联系在一起了。 网络标号的功能是不管他们距离多远，相同名称的网络标号是连接在一起的。现在即使我们将晶体这部分电路移动到更远的地方去， 比如说我们将它引入到我们原理图的左下角。 现在我们的晶体外衣仍然是与我们的单面机十八角和十九角连在一起。 好，这集的内容就讲到这，在这一讲中，我们学会了如何放置原件、移动原件、编辑原件、如何进行连线、 如何设置网络标号等基本操作。在下一讲中，我将教大家制作自己的酷文件，并最终完成五幺单面机最小系统的设计。 详细的内容请您关注下一期无线电配刊光盘中的相关节目。

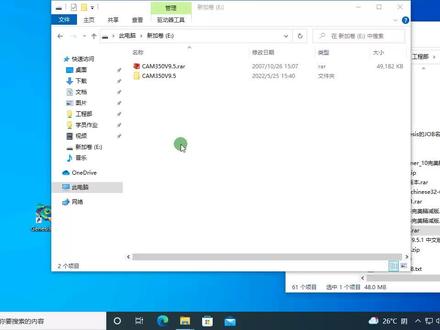

大家好，今天我们讲一下这个 km 三五零的安装哈，你在我网站上哈啊，医学 cam 点 com 哈，下载这个软件，然后解压出来，解压出来是这样子的哈，解压出来，从这个压缩包解压， 然后你双击这个 es 一哈安装包， 然后下一步这里点一下。同意哈，下一步这里点三五零。 好，这里的话直接啊，这里点不了下一步吗？在这里随便输一个什么鬼哈，都可以，下一步，下一步，下一步。好，这里点不不要那个破解文件哈， 下一步下一步点试试试，完成哎，你就搞定了哈，对吧？搞定之后右键 点一下，锁在锁在位置，然后把这个夹子里面的东西啊全部给他复制到这个位置，你看我这样拖拖过去复制过去了，替换啊，点继续 替换过去就可以哈，替换过去之后呢？你这个软件已经就安装安装成功了，你看 好，这个可以关掉啊，已经安装成功了，你看这些命令都是正常使用。

现在给大家介绍一下啊，九减二十一的安装方式，九减二十一 pos 掉九减二十一，点击解压缩 点到九减二十一，一管理身份运行，鼠标点击到死 temple， 这个就是一个 es 一这个位置，鼠标右键点以管理管理身份运行。 啊，这里一个安装说明，我们先点开它，这个是注册码，我们需要复制注册码才能完全安装，这就是个注册码，我们一个月复制 candy c 啊，看这是一款结尾，这个 可以完成复制烫机 c， 烫机微烫机机，烫机微点那个是的，目录可以更改，够大，吸管够大，可以直接在吸管下面 啊，直接默认就行了。这里的话是类型典型的一个，按这个按照自己需求在我们按典型的安装就行了，这个主驾驶并不大，点那个速腾就可以了， 就这些单装还是非常简单的， 我们点击到他啊，这个是九 gs 文件，如果是我要新建一个发到下面，新建一个文 啊，工作档啊，对，你然后的新建 apc 文件啊，这个就是，那我们就可以进行设计 pc 一把了。

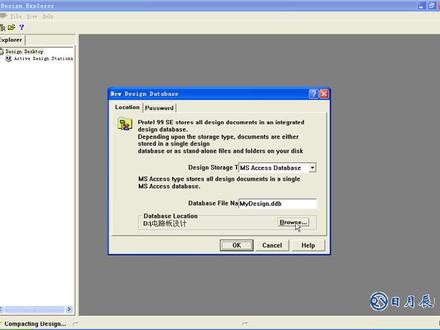

启动 proto 九九 s 一 单机开始启动菜单栏，找到 party 九九 se 的安装快捷方式，然后执行器可执行快捷菜单，就可以启动 partyl 九九 se， 这样我们就进入了 party 九九 s e 的设计浏览器。创建原理图设计文件 在设计数据库文件创建好之后，就可以在旗下创建一个原理图设计文件，从而开始原理图的设计。一般情况下，我们将设计文件都放置在 设计数据库文件的 doctor 门词文件夹下面，因此我们首先激活 doctor 门词文件夹，接下来就可以执行创建新设计文件的命令了。 在弹出的创建新的设计文件对话框中，选择原理图设计的图标，然后单击 ok 按钮，系统将会自动创建一个原理图设计文件， 为该原理图文件更名， 这样我们就完成了一个原理图设计文件的创建。创建一个 pcb 设计文件。接下来我们再介绍一下 pcb 设计文件的创建方法。 选择 pcb 设计文件的图标，然后单击 ok 按钮，这样系统将会为我们自动创建一个 pcb 设计文件。 关闭该设计文件，然后进入文件加选项，为该设计文件更名， 这样我们就完成了一个 pcb 设计文件的创建。创建一个设计数据库文件 在进行电路板设计之前，我们首先应当创建一个设计数据库文件，然后再在该设计数据库文件下面创建新的原理图设计文件和 pcb 电路板设计文件。 下面我们先来介绍如何创建一个新的设计数据库文件。 单机 blog 按钮可以指定设计数据库文件的存储位置， 指定好设计数据库文件的存储位置之后，可以为该设计数据库文件 设定一个文件名， 单机保存按钮即可保存该设计数据库文件。 这样我们就创建了一个新的设计数据库文件。

大家好，本节课给大家介绍一下怎样用 proto 九九 se 绘制电路原理图。首先打开 proto 九九 se 软件，选择新建设计，这边输入文件名，点击 ok， 双击 documents， 这边可以新建，就是一些就 pcb 图。原地图，这边选择原地图，输入名称表原地图， 这样就能打开这原地图的绘制窗口，可以在窗口里面绘制原地图，左边是原线封装，可以选择夜封装，比如说我们可以绘制简单的一个电源回路，可以选择这电阻， 选择两个电阻，这边分别是 r 一和 r， 这边可以双击它修改乡镇名称， r 一 大小 e k e k o， 这边是 r， 这边大小也是 e k o， 这样 r 一 r 两个电阻，那就完成了。然后再用导线就右边这个窗口导线将两个电阻连在一起， 这边选择 vcc， vcc 叫电源，这边是 d， 然后再用导线将电源连在一起， 这样最简单的一个电源回路已经绘制完成，谢谢大家。

从这一节开始，我们将进入普尔泰尔九九的 pdb 印制电路板部分的学习。印制电路板的设计过程可分为如下几个步骤，导入网络表和原机件的封装 排列、元气键、布线检查、寸盘输出。在我们的单面机最小系统中，使用了几个普罗太阳 pcb 库中没有的几个元气键。所以本节首先介绍如何创建 pcb 元件。 pdb 原件描绘了电子元器件的外部形状，他的管角排列顺序，管角间的距离都与实际的原件一样。以前介绍的原理图文件只是实际电子元件中的一个表示符号。 pcb 元器件是以不同的原件封 装形式存在的。原计件的封装是指原计件实际焊接到电路板上所指示的外观和焊点的位置。不同的电子原计件可能有相同的外部形状，这时我们便可以说他们有相同的风装。 我们使用的 dip 四零双列直插型的单面机，如图所示。在普尔泰九九中，他相信的酷文件是存放在 pcb footprint 的 irb 文件中，这个文件是打开 pcb 文件后自动导入的， 我们只使用这个库中的封装，如果这个库中没有，我们就自己制作 pdp 库文件。我们找到 dip 四零封装， 鼠标点击 id， 这样我们就可以看到 dip 四零封装了。 首先我们来测量一下 dip 四零封装环角之间的距离，点击 repod 下的 mether distance 测量距离工具， 鼠标点击第一个管角的中心，再点击第四十管角的中心，我们可以看到管角之间的距离是六百个媚眼 在测量第一关角和第二关角之间的距离是一百个每样，每样是英制常驻单位，代表千分之一英寸，一英寸等于二十五点四毫米，在 protate 中默认的是英制常驻单位。 我们可以按键盘的 q 键切换音质和工具。下面我们用另外一种方法测量关角键的距离。 我们使用 pcb 放置工具栏中的放置尺寸标注。我们想测量第一个管角和第四四十个管角之间的距离，显示结果是六百个面。再测量第一个管角和第二个管角之间的距离， 显示结果是一百个没有，这时按键盘的 q 键就切换到公字，距离分别是十五点二四毫米和二点五四毫米。 在这里顺便介绍一下如何调整鼠标移动的单位。在 pcb 的编辑状态下，单击键盘的机械设置，鼠标移动的单位为一百个 may i， 这时 再选择放置尺寸标注，可以看到尺寸标注只能够在一百个 mel 的整数倍点放置。 再按一下鼠标的计件，选择移动单位为一个秒，这时尺寸标注可以在任何点防止 选择艾迪特才能下的 delete 删除刚才放置的两个尺寸标志。 下面让我们来看一下其他的封装。首先看一下零八零五封装， 我们所有的小电容还有电阻都是用的这个封装。 再看一下 idc 十六封装， 十六角的插针 试用的这个封装。下面来测量一下他的管角之间的距离，一角二角之间的距离是二点五四毫米，按键门的 q 键化成音质，这时可以看到横向的和纵向的距离都是一百个米尔。 再看一下阿迪斯 c 十风装， 再看一下 dip 八封装，二四 c 二五六是用的这个封装。测量一下关角之间的距离， 一角和八角之内距离是三百个没有一角，二角之间的距离是一百个，没有。 在威诺的泰坦下，选择我们的 设计文档，回到我们的设计文件， 我们新建一个 pcb 酷文件，鼠标右键选择 no， 选择 pcb 酷文件，单击 ok， 将它重新命名为买 pcb lab， 点 irb 文件， 双击这个文件进入编辑状态，在默认的状态下，即将制作的新元期间的名称为 component。 一、 首先我们来制作晶体的封装，回到原理图文件， 双击晶体，我们将晶体的风装命名为 crasto， 所以我们选择 toos 菜单下的 rename， 把即将制作的新元件命名为 crasto， 单击 ok， 这是将要使用到的晶体的食物经油表卡尺或直尺侧得两管角之间的距离大约是五个毫米。选择 pcb 放置工具中的放置焊盘工具，放置第一个焊盘，按键盘的推板键， 将他的序号变为一。 单击 ok， 把第一个焊盘放在坐标圆点， 这时需要在五毫米远处放置第二个焊盘。为了便于测量距离，首先 放置一个尺寸标注，放置一个五毫米的尺寸标注 五点零八毫米。 然后再选择放置汉盘工具，将它的编号编为二，放在五毫米的远处， 将尺寸标注移开。选择 it 台台下的 delete， 删除尺寸标注，这样我们就画好了汉盘。 在这里要特别注意， pcb 库文件中汉盘的编号必须与原理图库文件中管角的编号一致。回到原理图文件，晶体的原理图库文件是 cresto， 我们在酷文件中找到 cresto， 点击 edit 就可以看到晶体的原理图库文件，他的第一个管角序号是一，他的第二个管角序号是二。回到我们的设计文档 网络表，文件的作用就是将原理图的编号和 pcb 中的编号联系起来，如果这两个编号联系不起来，在导落网络表的时候就会出错，读者一定要注意这一点。 在屏幕的下方将工作层面设置为 top oled 顶层四应层，工作层面的详细介绍会在以后说明，在这里只要知道顶层四应层是绘制原件轮廓的层就可以了。选择 pdb 放置 工具中的画线工具，画一个矩形方框代表晶体的外部轮廓。 单击鼠标左键设置开始点，单击一次鼠标就画好了一个横线，继续再画垂直的线， 直到画好一个矩形的方框位置， 这样晶体的封装就制作完毕了。保存， 下面继续制作封装，我们将制作电力电容的封装。回到原理图，可以看到我们将电力电容的封装命名为 ct， 所以 我们新建一个名为 ct 的风装。在 tours 台台下选择 new component， 这时候就弹出了新建 pcb 原件向导对话框，它的使用我们将在以后介绍，在这里我们不使用它，所以选择看扫， 选择 tos 在南下的 rename。 将新建的 pdb 原计件命名为 ct， 单击 ok， 这是制作完毕的电力电容的 pcb 文件。第一个汉盘旁边的加号代表第一关角是电力电容的正极， 第二个管角是电子电容的负极。我们回到原理图文件， 可以看到地点电容的原理图库文件为 alex tor 一，我们找到 alex tor e， 单击 edit， 可以看到它的正极 编号是一，他的负极编号是二，恰好和我们的 pdb 文件对应起来了，这样在导入 pdb 文件时就不会出错。保存， 这是制作完毕的 led 的 pdb 文件汉盘 a 是正极， 这是两脚插针，这是四角按钮， 这是可变电阻器。在本年的最后补充两点，第一点，普尔泰尔九九 有自在的 p t b 库，放在安装目入下的 library 文件夹下的 p c b 文件夹，读者可以直接使用里面的封装。 protate 网站也提供最新封装形式的下载。使用的方法，在 p t b 文件中单击艾特瑞木， 找到 pro tired。 安装目入， 进入到 library 文件夹 pdb 文件夹，他下面的三个文件夹存放的都是 pdb 文件，我们可以直接使用他们。 我们可以添加一个名为 general ic 的 ddb 的文件，这样我们就可以使用它里面的 pcb 文件了。我们可以添加一个名称为 q f p 干五四的 pdb 文件，如图所示， 选择艾迪特特单下的 delete， 删除掉他保存。 第二点， p c b 元件向导的使用方法。下面将使用 p c b 元件向导建立一个自己的 dip 四零形式的风装，选择 torse 台南下的 new component， 这样就弹出了 p c b 元件向导。选择 next pcb 原间向导支持多种的封装形式，比如 bga 的封装，插的电容形式的封装，插的二极管形式的封装。 dip 封装，我们就要知道 做一个 dip 的粉状 常住单位可以选公制、毫米和英制面，我们选择英制。 下面是设置汉盘的属性，将汉盘过孔设置为三十二个面，点击 next， 汉盘之间的距离分别是六百米尔和一百米尔。点击 nice， 线的宽度我们修改为十二个面 next， 焊盘的数目改为四十，点击 next， 加上的名称命名为 dip 四零六，点击 next， 这样就完成了向导，自动生成了一个 dip 四零形式的封装。 我们测量一下他广角之间的距离，横向距离是六百个妹儿，纵向距离是一百个妹儿，跟普尔泰九九自带的 dip 四零封装是一样的。 这一节的内容就讲完了，在这一节中，我们学会了如何制作 p t b 酷文件。在下一节中，我们将开始制作 p t b 印制电路板。 再见！

创建网络表文件网络表文件是原理图设计和 pcb 电路板设计的桥梁和纽带， 并且在 pcb 编辑器中进行电路板设计时，如果同步载入元器件封装和网络表出错的话，可以通过查找网络表文件来改错。 下面我们就介绍如何创建网络表文件。执行菜单命令底载 criend 即可进入创建网络表 文件的向导。设置好创建网络表文件的选项之后， 单击 ok 按钮，系统将会自动生成当前原地图的网络表文件。生成的网络表文件如画面所示， 元器件的自动编号下面我们介绍元器件的自动编号。在一个原地图设计当中， 如果在设计过程当中添加或者删除了元器件，则会引起元器件的编号 有重复或者遗漏，这给后续的电路板装配和焊接以及调试都带来很大的不便。因此我们在设计电路板时，应当尽量是 原理图当中的元器件序号是连续的。 九 se 为我们提供了一种快捷的自动编号功能，下面我们对其进行介绍。在对云里图自动编号之前，首先应当将所有的 原地图符号的编号进行复位， 在弹出的元器件编号对话框中选择瑞士在在这个勒头复位所有的元器件的编号，这样所有的元器件的编号均被复位。 再次执行原计件自动编号的命令，本次将编号的选项设置成 问号 pass， 然后可以选择自动编号的方法。设置好过弦 选项之后，单击 ok 按钮，系统将会自动完成元器件的编号，并且给出元器件序号的变更报告，变更报告如画面所示， 这是自动编号后的原地图设计文件。 创建元器件报表清单，在原理图绘制完成之后就可以 采购元器件呢。但是如果园林图比较大，而且比较复杂，单靠人工来统计元器件的种类和数目将是一项非常 复杂和困难的工作。但是利用系统提供的创建元器件报表清单功能，可以详细的快捷的完成元器件清单的统计。 下面我们来介绍如何生成原理图原器件报表清单。执行菜单命令， 进入生成元器件报表清单向导，选中系统选项。对当前打开的原理图文件生成元器件报表清单， 选中 fut pro 和迪斯科型选项，然后单击 按钮。 在该对话框中，我们选中三种 报表清单的输出方式，然后单击 nice 按钮，这样我们就根据系统的向导完成了元器键报表清单的选项设置。单击飞利浦的按钮， 系统将会自动生成元器件的报表清单。生产的报表清单如画面所示， e r c 设计脚印 在普洱泰尔九九 s 一当中，系统为我们提供了 erc 设计脚印功能， 下面我们介绍如何利用 esc 设计脚印功能来检查原理图设计当中的错误。为了方便介绍，首先我们在原理图设计当中人为的添加两个错误，第一， 将电阻 r 一的序号修改成 r 二，然后再添加一个电源符号标志。接下来我们就进行 erc 设计 考验。执行菜单命令，抽尔 e r c 即可进入设置 e 二 c 设计脚印的选项对话框。设置好各选项之后，单击欧克按钮，系统将会自动执行 e 二 c 设计检验。这是系统 给出的 erc 设计检验报告，在检验报告中指出电阻 r 二序号相同，并且 原地图当中的网络标号有重复。让我们回到原地图设计当中看看 系统在标号重复和原机键序号重复的地方给出了错误标识， 这样我们就可以根据系统的提示对原地图设计进行修改。本题中我们删除 电源标号，在此执行 e r c， 这样系统就不会提示错误了。

泰国。

大家好，这个教程呢给大家演示如何安装 protar， 九九以下呢是他的一个安装注意事项， 第一个呢支持温七温八温十的系统安装，第二，支持三十二位和六十四位的电脑操作系统。第三，安装前呢退出电脑所有的防护软件，三六零卫视，三六零杀毒，金山独霸，金山卫视， qq 管家等这些杀毒软件呢，如果安装了的话， 在电脑的右下角这一块区域内呢都可以找到，找到之后呢右键将他们全部退出，这里面呢有一个特殊情况就是温室系统，温室系统有一个自带的杀毒软件，如果说温室没有安装以上这些第三方杀毒软件的情况下呢，那么这个自带杀毒呢就会起到一个保护作用， 这个时候呢需要关闭掉自带刹度的一个实时保护。接下来呢给大家演示我的电脑上没有安装任何的第三第三防晒 软件，那么这个时候找到我们这个自带沙度的图标，将它打开之后呢，选择一下病毒和威胁防护，进来之后选择病毒和威胁防护设置， 打开之后呢就可以看到实时保护了，将实时保护下面这个开关呢给他关闭掉，就能保证这个软件的正常安装，当然了，安装成功之后呢，所有的杀毒都是可以打开去运行的。 以上呢这些是我们在安装之前呢需要注意的地方，接下来在本站呢直接下载好安装包，下载下来之后呢是一个压缩文件，需要提前在电脑上呢安装好挤压缩工具，安装好之后，这里选择一下右键挤压到当前文件夹， 文件不大，很快呢就会解压完成，解压完成之后呢，双击打开解压好的文件夹，打开之后，首先先运行一下我们 setop 这个安装程序，它呢类型呢 是应用程序，找到之后呢，右键以管理员身份运行， 进入到安装向导，选择一下 next。 第二步呢是一个呃名字和我们公司名称，还有我们的一个序列号 名字，我们随便写一个数字，填写一个数字或者是字母都可以，我们的公司名称呢也可以填写一个数字或者是字母都可以。我们的序列号的话呢返回到我们的安装包里面，在我们的安装包里面呢找到有一个 sn 的文本文档， 找到这个文码文档之后呢，我们将它打开，然后呢可以看到上面有一个我们的序列号，我们将这个序列号呢选择一下复制，选中之后呢 ctrl 加 c 进行复制，然后呢 ctrl 加微返回到我们的安装界面，这个呢只能去手动输入一个一个输入，或者呢我们单个去进行选中复制， ctrl 加 c 复制 ctrl 加 v 粘贴， 粘贴完成，直接点击一下 nice 到。这一步是一个安装路径的选择，根据自己的习惯可以安装的 c 盘也可以呢安安装到其他盘符， 如果说安装 c 盘的话呢，我们直接点击 nice 就可以了，如果说需要更改盘付的话呢，这里选择一下后边的这个游览按钮， 打开右览之后呢，我们更改盘肤的话，只需要将前面的第一个字母 c 选中，之后呢更改成我们需要的盘肤，比如说呢， 我们现在想将它安装在 d 盘，那么只需要将字母 c 选中之后呢更改为 d 就可以了，冒号后边的路径呢，大家不要去修改盘复，更改完成之后选择一下确定，然后呢点击 next 这一步呢，直接点击 nice 到这里呢，同样也是 nice， 再次点击一下 nice， 这个呢很快呢就会安装完成，因为文件不大，所以说呢安装起来也是非常快的，安装完成之后呢，选择一下分类式， 好的完成，可以看到桌面上呢已经生成了我们的 pro tire 的一个图标。接下来呢，打开我们安装包里面的 pro tire 九九 s p 六这个文件夹，在安装包里面打开 pro 九九 s p 六这个文件夹，打开之后呢，里面有一个应用程序，我们 右键以官员身份呢将它运行一下。好的到这一步呢，我们选择一下上面的，我同意这是一个许可协议，选择一下，我同意点击一下， 点击之后到这里呢，我们直接选择 nice 就行了，因为呢这一个地址呢是自动搜索匹配的，所以说呢地址没有问题，我们直接选择一下 nice 的开始进行安装， 安装完成之后点击一下分得是，接下来呢，返回上一步，打开第二个普尔泰尔九九汉化这个文件夹， 打开之后呢，我们首先需要复制的是我们这个 c l l s e emt 九九 s 一点二 cs 文件，我们将这个文件呢进行右键复制，将它粘贴到我们 c 盘 windows 的目录下，打开我们的此电脑，找到我们的 c 盘，找到之后呢，在里面找一下我们的 windows 文件夹， 找到之后我们直接右键选择一下粘贴在空白处，在空白处直接右键粘贴，不要点左键空白处，右键粘贴，粘贴完成之后呢，这里需要提供管理员身份，我们选择一下继续， 接下来呢将我们这个 c 盘关闭掉，返回到安装包里面，返回来之后呢选择一下我们的 pcb 杠 hz 这个文件夹，将它呢双击打开， 打开之后将里面的所有内容呢全部选中，然后呢右键进行复制，复制完成之后将它粘贴到哪呢？粘贴到我们安装路径里面，通过桌面上生成的图标呢来找到安装路径， 鼠标放上去之后呢，右键选择一下，打开文件所在位置，温七系统呢是打开文件位置，温时系统呢是打开文件所在位置，打开之后在这里呢直接右键粘贴在空白处，右键粘贴， ok， 粘贴完成，将我们这个窗口呢地盘窗口呢进行关闭，接下来返回到上一步安装包里面，返回到上一步， 接下来呢我们需要复制的第三项就是我们这个 jb 四七二八减 ddb 这个文件，我们将它呢 先复制一下，复制完成之后同样将它粘贴到我们安装路径的一个文件夹里面。首先呢我们找到我们的安装路径，跟刚才的方法一样，在图标上的右键选择打开文件所在位置，打开之后 选择一下这个里面的 l i b r a r y 这个文件夹， l i b r a r y 这个文件夹，将这个文件夹打开，然后呢再次选择一下 s h s e h 这个文件夹， 找到 s c h 这个文件夹，将它打开，然后呢在空白处进行粘贴，将我们刚才复制的啊 ddb 文件呢进行粘贴进来，粘贴完成之后，我们再次关闭我们这个安装路径，然后呢返回到我们 到安装包里面，选择我们 g u o b i a o 扩展名为点滴滴 b 的这个文件，将我们这个最后一个文件呢进行复制， 右键进行复制，复制到哪呢？复制到我们的安装路径里面，通过桌面上的图标呢，同样找到我们的安装路径，右键打开文件所在位置，打开之后呢直接进行粘贴空白处选择一下粘贴， 粘贴完成之后，我们所有的安装和复制跟破解呢全部就完成了。接下来呢我们双击运营一下桌面上生成的 party 九九图标，看是否能正常打开。 好的已经进来，进来之后呢大家就可以正常的去使用了，我们的视频安装教程到这里呢，也就给大家演示完成，感谢大家收看。

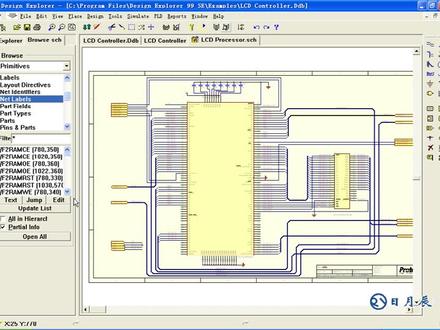

打开已有的原地图设计文件， 选取菜的命令 file open， 然后将目录指定到需要打开的设计文件之处。 选中需要打开的设计数据库文件，然后单击打开按钮，即可将该设计数据库文件打开， 这样我们就将一个设计数据库文件打开了。接下来我们再选中一个需要打开的原理图设计文件， 就可以进入并激活原理图编辑器了。 原理图库文件的载入和删除，单击原理图管理窗口中的原理图库管理栏中的啊的屏幕按钮，即可进入载入或删除原理图库文件的 对话窗口。 选中需要删除的原理图库文件，然后单击蕊木按钮，即可将选中的文件从原理图库当中删除， 如画面所示。接下来我们将介绍如何将系统提供的原理图库添加到原理图设计当中来 浏览系统提供的原理图库，然后选中需要添加的原理图库，并单击 add annual， 这样就可以把需要添加的原理图库添加到原理图库栏中。 重复上面的操作，我们还可以添加其他的 原理图库文件。 添加完原理图库文件之后，单击 ok 按钮，即可完成添加或者是删除原理图库文件的操作。 在元气键库文件当中查找元气键，单击原理图管理窗口当中的 find annual， 即可进入查找原理图符号的对话框，然后再 by library reference 选项后面输入 m a x 二三二。同时为了扩大搜索的范围，我们可以在 max 二三二前后各添加一新号。 接下来我们可以定义搜索原理图符号的路径，本例中我们将其定义到系统提供的原理图库的 文件夹下面。设置好浏览文件夹后，单击确定按钮，回到查找原期键的对话框， 然后单击翻 now 按钮，即可开始原机键的 查找， 如画面所示，是系统查找原期键的结果。选中需要放置的原理图符号，然后单击 原力图符号栏下方的 place 按钮，即可将该元器件放置到原力图设计当中。 而单击 at two library list， 则可以将当前选中原理图符号所在的原理图库 添加到原理图设计当中来，这样我们就将该原理图库添加到了 原理图编辑当中。因此系统提供的查找原基建的功能可以帮助我们快速查找我们需要的原理图符号。 下面我们介绍如何在原理图设计文件当中快速查找网络标号的操作。 为了系数方便，首先我们打开系统提供的视力文件 lcd， ctrl 点 ddb 设计数据库文件， 进入设计数据库文件之后，然后打开相应的原理图设计文件， 将原理图管理窗口切换到浏览图件的模式，并且在图件管理栏中选中 net neighbor 的选项，进入浏览 网络标号的模式，这样在网络标号浏览栏中就可以看到原理图设计当中所有的网络标号。 接下来就可以开始网络标号的查找了。将鼠标移动到网络标号浏览栏中，在任意的网络标号上单击鼠标， 不要走进激活网络标号浏览南，因为本地当中我们需要查找的网络标号的首字母为 t， 前三字母为 tdi， 因此我们在激活网络标号浏览栏之后， 在键盘上输入 tdi 即可， 这样系统就自动跳转到首字母为 tdi 的网络标号处，结果如画面所示， 选中 tdi 网络标号，然后单击将谱按钮，则系统将会跳转到 具有 tdi 网络标号的原地图设计之处，如画面所示。

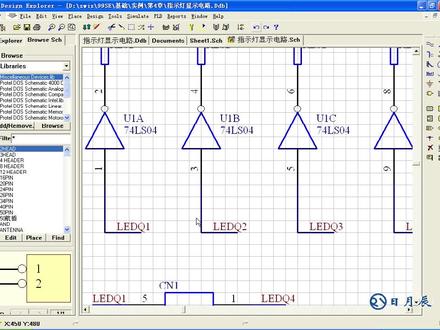

放置元器键 在 prostatell 九九 s e 中，系统为我们提供了多种放置元器件的方法。首先可以通过选取菜单命令 place part 来放置元器件， 也可以通过输入快捷键 pp 来放置元气键。此外还可以通过原地图管理窗口当中的 浏览元器键南中的 place 按钮来放置元器键。下面我们介绍一下如何利用菜单密 来放置元器键。首先选取菜单命令 place part 进入放置元器键对话框， 然后在该对话框中的 nebrary reference 选项后面输入需要放置的原基建的名称。 本利中我们以放置元器件七四 ls 零四为例，介绍如何利用菜单命令来放置元器件， 然后定义该原器件的序号以及其他属性。 设置完原气垫的属性后，单击 ok 按钮即可进入放置原气垫的状态， 此时一个元器键粘着在鼠标上面，并且随鼠标一起移动，在适当的位置单击鼠标左键即可放置一个元器键的子键， 接着可以放置该元器件的其其他子件。 如果不需要放置原器件的时候，可以单击 ctrl 按钮取消放置原器件的命令，这样我们就 将该原件的所有子件放置到原地图设计当中了。 利用全局编辑功能修改原理图设计当中的线路节点的大小 本地中我们将介绍如何利用系统提供的前局编辑功能来修改原理图设计当中线路节点的大小。 首先将鼠标移到线路节点上，然后双击鼠标左键， 在系统弹出的快捷菜单当中选择 jack 选选项，这样就可以进入线路节点属性 对话框，然后单击 globa 按钮，进入前局编辑的状态， 将线路节点的大小设置为 smore， 同时配置好线路节点的其他全剧编辑的属性，单击 ok 按钮， 就可以将线路节点的大小改为 smore。 如画面所示，修改后的线路节点 原器键的旋转和翻转操作在原理图绘制过程当 当中，经常需要对原器件做旋转或者翻转的操作，以方便原理图的布线。 原理图的设计当中的原器件的旋转可以通过 空格键来实现，而原器键的左右翻转和上下翻转可以通过按 x 键和 y 键来实现。 当原机键处于选中状态时，按下空格键， 原机件可以逆时针旋转九十度， 而按下 x 键，原机键可以实现左右翻转。 按下歪键元气键可以实现上下翻转元气键的自动编号。 本立中将介绍如何对原旅途设计进行自动编号的操作。为了系数方便，首先打开系统的视力文件， 后的视力文件如画面所致， 选起菜单，命令 tours annotate， 进入元气键自动编号设置对话框。 接下来对当前选中的原理图进行原器件编号的复位操作。 通过复位操作，原地图设计上的所有园区键的编号 都富裕成问号。 接下来再次执行元气键自动编号的命令， 对复位后的所有原机键进行自动编号， 这样系统就自动完成了对当全打开原理图的自动编号。自动编号更新的结果将以报告的形式给出。 图上所示为系统给出的原器件自动编号的报告， 这是原地图自动编号的结果。
