首先我们新建一个项目， 项目名称我们自自己命名一个 test， 然后创建 创建一个项目完成之后，我们要添加硬件设备，这里我用到的是一个幺二零零 的 cpu 幺二幺四 c， 嗯，版本儿号是四点五，确定， 这里是要选择的密码，这里不启用密码保护，点击下一步，下一步这里选择完全访问权限， 下一步完成，这样我们就添加了一个幺二幺四 c 的一个 p r c。 添加完成以后，我们再来走态一个远程 i o， 我们设备总态里面点击网络视图，然后我们选择一个分布式 io， 选择 et 两百 s p 接口模块儿，我们选择的是 我测的硬件是这个型号，所以说我就选了一个幺五五杠六偏 st 的一个接口模块儿， 直接拖拽到里面，然后我们双击这个接口模块，我这里有一个原输入模块和输出模块。 no， 这里配置 d q。 我的硬件是用到了一个八未输出的一个 babycare 的一个模块， 好选中这个模块，拖在了第一个草位， 然后这个槽位配置的是输入模块儿，也是一个八位的 basic 模 块。选中拓展好，这里我们已经进行配置完成， 我们再回到网络，试图里面进行两个 p r c o 和源分布式 i o 的一个网络组态里面。啊， 这样我们就进行了一个组态，但是因为这个组态完成，我们这个 i o 的，我们要给它进行一个名称的一个分配，现在我们选择它的一个 右击，选中它，右击这里出现了一个分配设备名称， 然后我们更新列表， 这里提示设备名称不同，然后我们选中模块，然后点击分配名称， 这样我们就成功地把 i o d y s 杠一这个名称分配给了我们这个 e t 两百 s p 的远程模块儿。现在我们关闭好 组态，完成以后，我们选择 p r c e， 然后把组态下到 p r c 里面， 选中平杠一，然后搜索， 嗯，下载 child yeah 左胎。下载成功以后，我们把这个 p l c 进行在线选择，转制在线， 这样可以看到我们整个 p r c 已经在线，但是呢，我们这个 远程 i o 出现了一个报警，现在我们看一下他报什么警， 我们看一下报警信息，再设诊断， 看一下整弹子模块存在错误。 嗯嗯， 这里我们的这个模块选择错误，所以说我们转至零线这个模块删除， 重新配置一下我们我这里的模块是 st 这个模块，所以说把它选中过来，然后我们再下载进去， 下载完成之后，我们转次在线观察一下。 好，现在我们可以看到我们 prc cpu 没有报错，说明我们的主台是 ok 的。目前呢，我们已经完成了幺二零零和一体两百 s 远程分布 io 的一个组态。

这些模块就是上个视频我们介绍的 et 亮白 sp， 我们打开薄图 创建新项目，然后呢项目名称呢？叫 et 两百 s p， 这个名称是无所谓的啊，名称可以自己定义，然后回车创建。 创建完成之后，我们打开项目视图，然后双击左上角的添加新设备，在这里呢我选我们选择幺二零零作为主控制器， 然后等会他就自己添加完成了，在这里要稍稍等一下。添加完成 之后我们先点完成，然后在网络视图里面添加，我们找到我们分布式 io， 找到 et 两百 sp， 然后找到接口模块 perfect net， 然后再找到我们 i i m 幺五五系列， 然后根据我们模块上的定位号，然后呢可以拖拉，也可以双击到我们网络视图里面，在这里我们双击， 然后呢我们拖到下面单击鼠，单击右键，然后分配给新的一个 d p 图案，在这里我们分配给 p l c 双击模块，我们进去它的一个属性， 然后呢根据我们的 d i d o， a i o， 把对应的一个模块给拖过去，拖也可以，双击也是可以的， 我们配一下 ai， 包括我们的 ao 配置完成呢，其实他后面还有一个服务器模块啊，在这里可以先不配，我们编译之后他会自己生成的。 但是编译之后呢，我们看到 p l c 报错了，我们双击回到 p l c， 在这里我们选择五五密码保护，再次编译，稍等，现在编译已经完成了，没有报错。

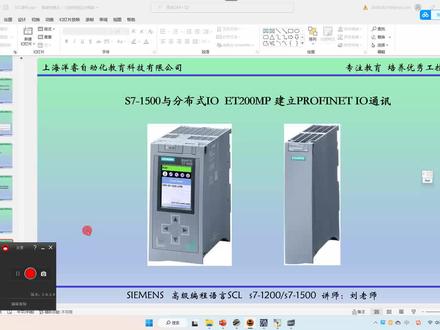

大家好，下面我们给大家讲解一下西门子 s 七杠幺五零零如何与西门子一梯两满 op 的分布式 io 来建立盘分贷的 io 通讯控制。先来看一下我们实际的硬件设备， 使用的是西门子的幺五幺幺的一个 plc， 这边是西门子的幺五幺幺， 这边是西门子的一七两百 mp 的一个分布式 l， 然后通过我们的 plc 与这个分布式 l 来建立我们的牌面的通讯控制。这个一 t 两 mmp 主要做我们远程的一些 io 模块的扩展，那这个时候呢，我们就可以通过盘面的 io 通讯 实现我们远程的控制。好，下面呢我们就具体给大家来演示一下我们如何配置我们的网络来建立我们的牌分的通讯。首先第一步先将我们的网线与我们的电脑， plc 以及分布赛欧全部连接起来， 连接起来以后，我们单击在线按钮，选择硬件检测，选择网络中的排名人的设备， 他可以将我们这个网络里面的牌文的 io 设备，就是这个一 t 两百 m 系的，这个硬件配置信息可以一键直接上传， 将它上传到我们的博普软件里面去，我们就无需再进行手动配置了，非常的方便快捷和高效。 单击网络中的排名站的设备选择，开始搜索 会自动检测我们的一个 l 设备，可以看到已经检测到了我们的这个 l 设备了 l dys 设备系列一 t 两百 mp ip 地址，由于没有通讯，它默认的是零点零点零。 好，我们单击添加设备按钮，将一 t 两百 op 的这个硬件设备信息添加到我们的网络视频中，此时正在检测设备硬件 好，正在添加，添加完成 io 设备硬件检测成功，完成，并添加到我们的项目里面了。我们打开设备和网络， 在这个位置打开设备和网络，我们双击打开 ldwise， 可以看到我们的硬件信息已经被上传上来了。好在这里呢，我们连接了一个 ao 模块，一个两路的模拟量输出，四路的模拟量输出 ao2ai4。 然后呢，我们先把我们的旁边的通讯网络先建立起来， 打开设备网络，单机未分配按钮，选择 plc 机的盘分带的借口， 此时 prc 与一梯两百的 p 之间的排名的 io 通讯就已经建立完成了。双击进入，我们来看一下系统为我们自动分配的 io 地址， q w 四 q w 六，这边是 iw 十二到十八两路的模拟量输出， 然后四路的模拟量输入好，这样的话我们的托运就配置好了。然后呢，我们等一下来写一个小程序，通过 prc 来远程控制他的模拟量输出。好，此时 我们双击打开这个模拟量输出，配置一下模拟量输出模块，改成一个电流信号输出。好，我先把它配置一下，等一下我们可以接个电列表来检测一下， 选择电流，电流选择四到二十毫安好，在这里我们选择参数配置为手动 输出，类型为电流电流信号四到二毫安。就是说在我啊不写出任何数据的时候呢，他的最低输出值就为四毫安 好。这个时候呢，我们先将程序下进去，选中 plc， 单击下载按钮，将程序下载这 cpu 中单击下载， 那么我要保证 prc 和电脑是同一网段，然后单击我们的状态按钮，此时正在下载，那么下载完成之后，我们一定要注 注意，我们一旦下载完成之后，我们的设备名称我们一定要手动分配一下，打开设备和网络，右击分配设备名称， 如果不分配很有可能就通讯不上，一定要分配一下，如果在分配名称的时候，这边显示的是确定状态，那么证明我们的通讯已经建立完成了，现在可以看到他显示为确定，代表通讯已经建立完成了， 我们单击关闭。好，下面呢，我们打开我们的状态图表， 我们随便写入一个模拟量输出 q w 二，给他写出一个二七六四八，也就是二十毫安 的电流输出。好，监控之后给他写入，等一下我们来查看我们的模拟量输出是否有二十毫安电流，通过监控表写入了二七六四八啊，对应二十毫安。 好，看一下我们实际的设备。好，下面呢，来看一下我们的一个电流表，可以看到现在已经通讯成功了。通讯成功之后呢，这个模块的绿灯是常亮的，那么后面的扩展模块绿灯也都是常亮的，证明已经通讯建立完成了。 此时我们来看下电流表，好，这个线稍等一下，把这个线稍微调一下，这个线没接好。 好，下面呢，我们的线已经接好了，我们来看一下啊，这个时候呢，我们写入二十毫安，但实际上的话他只有啊几毫安电流不到二十毫安。我们的这个通道地址，刚刚我把它写错了，通道地址呢？并不是 qw 二 通道地址，我们来看一下设备和网络。通道地址呢是 qw 四，我们来改一下，把它改成 qw 四， qw 四写入一个二七六四八，我们再来查看。 好，此时我们已经写入二七六四八了。 二七六四八 qw 四来查看我们的电流饼， 此时可以看到我们的这个电流表啊，现在输出的就是为二十毫安电流，可能有点模糊啊，指针表二十毫安，通过这个模拟呢输出模块接出来的，那这样的话我们就实现了我们这样的一个远程的控制了，就实现了我们这样的一个盘分带的 io 的通讯网络了。 好喜欢自动的朋友免费的双击关注，点一下给大家分享更多知识。

大家好，下面我们给大家讲解一下西门仔 s 七杠幺五零零 plc 如何与分布式 io et 俩满 nop 来建立我们的牌分证的 io 通讯。先来看一下我们实际的应接设备， prc 使用的是新闻者的幺五零零 cpu， 幺五幺幺的这个 prc， 旁边这个就是我们的一 t 两百 m， 这是一个我们的接口毛块 im 幺五杠五 pn。 那么电话号呢？是幺五杠五 a 零幺 旁边扩展的一个十六路的数字量输出模块 dq 十六五二二 ebs 零幺的模块。首先呢，我们先打开泊头软件， 然后 找到我们的设备和网络。 prc 我们已经提前添加好了，然后找到设备和网络，找到我们的分布出来哦， 选择一 t 俩买 mp， 找到 interface perfect net im 幺五五杠五五 aa 零幺。 那么这个电话号一定要保证与我们实际的设备是一致的。幺五五杠五 a 零幺杠零 ab 零，一定要保证与实际设备一致。我们将它拓展到我们的网络仕途里面，这是网络仕途拓展过来， 拖拉过来之后呢，我们单击未分配按钮，选择 prc 二作为我们的 partvan 的接口，也就是我们的幺五零零。 好，此时我们可以看到我们已经建立了幺五零零 plc 与一梯两岸 map 之间的排分成的 io 网络，他的 io 系统，我们双击打开我们的一梯两岸 mop 来添加我们的数字量输出模块 dq 模块十六路的输出模块五二二一 bh 零幺杠零 ab 零。那么电话号一定要保证与实际设备一致。拖着添加好，此时模块添加好了， 听好之后呢，我们打开设备和网络啊，现在已经完成了，看他的一个 io 地址，看一下我们的这个数字量输出谋划的这个 io 地址，我们可以 放大一点，好，可以看到是 q 零点零到 q 零点七， q 零点零到 q 零点七， q 一点零到 q 一点七，总共是十六路数字量，出出这个点位是系统自动分配的，我们也可以更改，如果需要更改 io 地址的话，可以鼠标右击属性， 在属性里面可以调整我们模块的这个 io 地址，在 io 地址这个位置可以来设置，我们保持系统默认设置， 然后写一个小程序，打开 ob 一，我们通过一个 m 点位，比如 m 二点零来控制我们的这个输出点位，比如控制 q 零点零和 q 零点七，控制两个出手点位。程序边缘完成之后，保存项目选中我们的 cpu， 单击下载按钮，下载程序道设备 单机装载，此时正在装载组态，单机完成。 那么装载完成之后呢，他重他这个重新启动的时候呢，需要有一点时间，如果我们做了盘分的 io 通讯，他的启动时间呢就会比较慢，因为他要自动去搜索我们的盘分的 io 设备，所以说我们需要等待一小会时间， 那么当他下完之后呢，我们一定还要注意，还得分配一下我们一 t 两岸版 op 的设备 名称，否则无法接令我们的盘分的 io 通讯。好，我们稍微等待一会，大概可能需要几十秒钟， 好，断了的时间有点长，好，此时下达完成了，我们保存一下，转到在线模式， 此时可以看到 cpu 报警。打开设备和网络，可以看到我们的一 t 俩 m， 这边有一个红叉，表示没有通缉上， 我们选中他，鼠标右击有一个分配设备名称，选择更新列表， 他会自动识别我们的这个 etc 满目的设备，可以看到设备名称不同，我们单击这个分配名称按钮来分配他的名称，分配 名称分配以后，我们单击关闭，此时稍微等待一会，通讯将自动建立 好，我们稍微等待一会， 看一下我们的信息。 好，我们打开设备组态，好像扩展模块有问题，扩展模块没有识别出来，没有识别到我们的这个扩展模块，我检查一下是不是模块没有插好。 好，我们来看一下，那么我们右击这个模块属性，看他的错误信息，这个版本我们组错了，我们右击找到在线诊断， 找到诊断状态，可以看到我们这个扩展模块，由于版本比较老，我们组的是 v 一点一版本，实际版本的 vv 一点零版本，所以说造成了没有识别出来该模块，下面我们只需要降低版本，降到 v 一点零版本就可以了。我们打 打开设备和网络，然后更改设备 好，同样选择我们十六度的输出模块，然后由一点一替换为新版本为一点零。我们点确定，听完之后呢，我们重新下载程序， 单机装的，那么也要注意，我们如果添加其他的模块，也要注意看一下版本，如果不是最新的模块，由于我这个模块版本比较老了，所以版本比较低，我们找到在线 可以看到此时所有的通讯正常，我们给一个输出信号监视一下，将 m 二点零至一 来观察我们的输出，此时可以看到我们这个魔画的 q 零点零， q 零点七就输出了，熄灭 好，此时就熄灭了，那这样的话我们就建立了我们的幺五零零与分布式 io 一 t 两百毫米之间的盘分站的 io 通讯。感谢大家的观看，喜欢自造的朋友双击点亮。

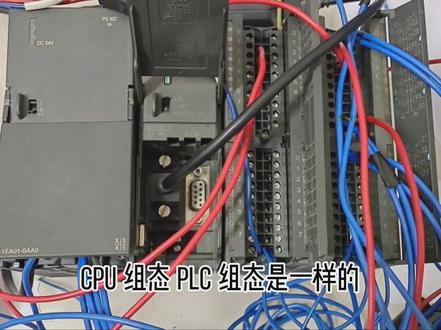

hello， 大家好，我是小军，上一期视频我们讲的那个两个 prc 之间有两种通讯方式，一种是通过 mpi 网络，一种是通过他们自带的 tp 口来进行通信。 那么如果是我们实际应用中，当我们的 plc 控制，我们这个执行部位相隔比较远的，是吧？像我们第一个工位是在跟他挨的很近，但是如果我们最后一个工位跟他挨的比较远的情况下， 如果我们接线的话，这个线就会很长，然后这个线长的话也会干扰他的一个情况，干扰他的一个信号，导致误发信号，那么我们要怎么能节省？一个是节省线，还有一个是 呃减少干扰，那么我们就有一个封远程 io， 叫做 et 两百 养成 io 账，那么如果说我们这边的输入输出点不多，我们就可以用那个一 t 两百 b 系列，他是自带 io 点的， 当我们这里加了一个一 t 两百 b 系列的话，他自带 l 点，然后但是他的点数有限， 如果是我们的这边的远程的工位比较那个输入输出点数比较多，我们可以用一 t 两百 m， 那么他的话就需要集成 m 模块，接口模块，然后通过接口模块，然后再阻太我们的输入输出模块输入或者输出模块， 那么一梯两百或者一梯两百 m， 他们跟 plc 之间怎么连接？我们这期视频重点讲一下这个，首先我们打开 simatic medic 管理器， 然后这两个呃主态是我们昨天已经编辑好的一个主账，一个从账，现在我们先打开主账的硬件主态，双击哈德威啊， 可以看到我们这个主账上已经挂了一个 cpu， 这就是我们昨天挂上去的一个存账，我们双击这个 cpu 的 dp 接口，然后对这个 gp 进行主态，看到那个昨天我们勾选的是一个主账，确认一下， 然后他的一个地址是二，我们在在 dp 网络上连接一个 io 模块，点击加号，然后找到一个一 t 两百 b， 然后再选择他的一个 呃模块，还有模块，我们这里选择一个八个点的输入跟输出的集成模块，把它拖到那个 dpu 网络线上，显示加号后松开 弹出一个主贷款，我们把他的这个 dp 地址改成四，因为有一个从账，他是三，然后 plus 的一个波特率是一点五，点击 ok， 这样的话我们就可以看到那个 dp 网络上有 有一个 et 两百 b 的一个远程 io 站，然后他是自带输入跟输出点的各站一个字节，零号位的字节，我们再插入一个 im 模块，就是来主态 et 两百 m 一两百 m 他也是一个远程 l 站，但是他需要用 im 模块来进行主态，我们选择一个 im 幺五三杠二的一个接口模块，同样的把它拖到那个 dp 网络线上行驶，加号后松开 弹出一个主态，他默认地址是五，然后波特率是一点五，点击 ok， 接口模块连接上去之后，然后需要利用接口模块进行主态，也就是说 下面的第四层需要插入我们的输入跟输出模块，第三层同样的控制，第四层我们插入一个输入模块， 这个主态跟主张的主态是一样的。第五层我们插入一个输出模块，主态好之后要看一下他们的地址有没有重复，如果有重复的话 会发生错误，就是说我们的 i i 的地址，输入的地址一到两个字节跟其他的那个 cpu 的主账的一个地址不能重复，或者是说跟其他的一个分布式 io 不能重复， 这是要注意的啊。组织好之后，我们保存与变异，然后将硬件与软件分别下载到我们的 plc， 然后你就可以进行 编程啊。那么软件主打好之后，硬件怎么接线？硬硬件接线很简单，就是 cpu 的那个 db 扣出来之后，到我们的那个分布式 l 模块的一个输入，前面四个是一个电源，一个信号输入，后面八个点是 l， 然后如果是 et 两百 m 的话，他是自身不带 l 模块的，他要通过 im 模块，然后再主态我们的一个输入跟输出模块，这个主态跟我们的 cpu 主态 poc 主态是一样的。 好了，这期视频就分享到这里，有喜欢我视频的朋友帮我点赞、收藏、关注、评论、转发。我是小青，我们下期视频再见！拜拜！

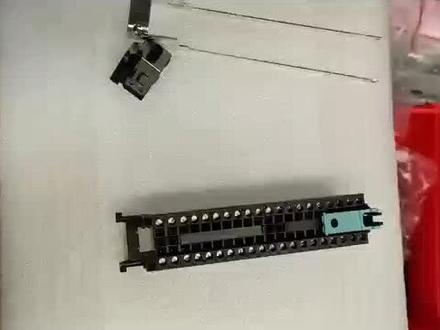

这是那模块里边那连接器，把拿出来之后，这可能有一个那个小挡挡片，把它拨掉就行，没有的话就算了，有的话就把它拨掉。然后这是那个电源那个口， 这是这么多，然后从这给它装上，然后往下滑喷一下就 ok 了。然后这一个 啊，这两边有这个，有这个槽啊，放在这个槽里，这边有一个槽， 这边有一个头，放在头里之后往里推， 相同在一起 怎么能往里推就行，哎， ok， 这一面是冲上了，到最后这个线从上面过，然后电源线从下边接上了就行。 这一个是那个卡线的，把它拉上来，把它卡上线，这么的勾上就 ok 了，够到位。 好，这么大就高上了，就这么大了。

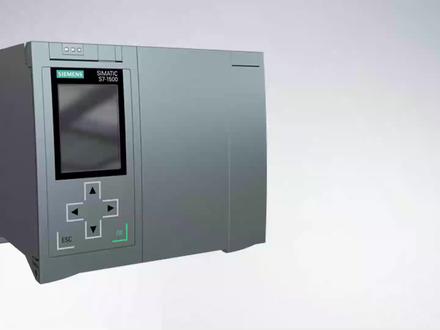

extremely strong space extreme performance in combination with practice， oriented functionalities and best usability this is what the new generation of controllers the s seven fifteen hundred and the et two hundred mp provides with the cpus seven fifteen eighteen we extended the controller portfolio for high end applications and are now able to offer the shortest signal processing times of up to one ns the s seven fifteen eighteen controller is equipped with three profinette interfaces on four rj forty five ports， two ports are intended for the field level and two additional ports with separate ip addresses are intended for network separation al sadin moreover the controller has an onboard profibus interface the cpu is zebenfunften action the cpus seven fifteen eighteen provides integrated technology functions for an efficient drive integration this enables you to link and parameterize up to one hundred twenty eight drive axis one more highlight is the trace function which you may already know from the s seven fifteen hundred controller series index even fenfitz and oxen the s seven fifteen eighteen controllers are capable of recording up to eight traces with sixteen signals each at the same time for the integration of sensors and actuators you can then use peripheral modules and this is what i'd like to present making space in the switch gear cabinet is always an important topic our new only twenty five millimeter large peripheral modules can yield space savings up to twenty eight percent for you they have the same handling and pinning characteristics as the thirty five millimeter modules and are available with up to thirty two signals so iron z nine hundred texas signaler so you can place a maximum of nine hundred and sixty signals on one meter and significantly reduce the space requirements of your switch gear cabinet all that can be operated centrally directly bns seven fifteen hundred or via distributed profanad and profabus structures with an et two hundred mp to this purpose the controller needs to be exchanged with an interface module this enables you to use the same modules effortlessly in central and distributed structures moreover you don't need to stock different module types and can so reduce training and logistics efforts considerably the highest performing controller on the market in combination with only twenty five millimeter large modules this is performance at optimal space requirements in the switch gear cabinet。

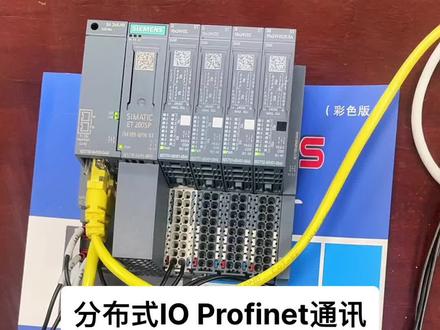

大家好，下面我们给大家讲解一下西门子 st 杠幺二零零 plc 如何与西门子的一 t 俩买 sp 的分布式 io 来建立 parthanel io 通讯。 plc 使用的是 cpu 的幺二幺四 c et 两百 s p 使用的是 im 幺五杠六拼音的接口模块在后面扩展了三个 di 的输入模块，一个 do 的输入模块。首先把电音供上我们的网络，先连接起来 工作。电影院为二十四伏供电，给接口模块供电，浅色模块需要供入一个二十四伏电影源， 深色的这种灰色模块我们就不需要接二十四伏供电。在配置时我们可以直接选择他由左侧模块来进行供电。 接口模块有两个已探网接口，一端连接至我们的电脑，另外一端连接到幺二零零 plc 上面，这样的话我们就不需要通过交换机就可以连接了， 这样我们的准备工作就已经完成了。下个视频我们给大家更新如何通过我们的软件来配置与阻探我们的排放量的网络，喜欢的朋友双击点亮下个视频继续更新。
