大家好,这里是大宁手工,应粉丝要求,今天咱们重新做个升级版的多功能小台锯,这个小台锯更加稳定,更加扎实,实用性更强。 做这个小台具的所有材料都在这里,具体型号以及数量我会打在视频的后面,记不住的可以先收藏起来。首先我们用木板的边角料搭一个像这样的台子,取两个轴承支架,摆放好位置,用胶水简单定位一下,然后按孔位给他开孔,这个孔开的是贯穿孔, 将四个五毫米螺母放在开孔底下,四根 m 五乘五十五毫米的螺丝按孔位放入并拧紧。 内空五毫米的小轴承是轴承做带的 b 幺零夹头是之前视频拆的,所以连接杆和光轴未拆。连接杆是内孔五毫米的铜套,光轴是直径五毫米,长度一百毫米的,套上去的是一个内孔五毫米、长十毫米的轴套, 四十尺内空五毫米的齿轮配长二百毫米,宽六毫米的皮带。 将光轴穿过轴承后,再套一个轴套,取锯片连接杆, 内孔同样是五毫米, 然后取一个五五电机和电机支架,这样内孔三点一七毫米,尺速十六的齿轮固定在电机上, 用皮带将电机与另一端连接起来,确定好电机支架的位置,并做好标记,开孔。 孔开好之后,我们取四个 m 三乘四十五毫米的螺丝从底部给他穿上来,像视频这样,然后将电机支架固定在螺丝上就可以了, 做一个这样中间带翻孔的小木板。我这个是之前视频拆下来的,然后给他固定起来,拿出一个带有正反钻控制的小开关, 这个开关也是之前拆下来的,线已经接好了,接线方式就像这样就可以了。 接着我们将开关从小孔给他穿过去,用力按一下,给他卡紧就可以了。 然后我们取开关中间的两根线,揭晓电机剩下的两根线作为电源来使用。 拿出我们提前准备好的木板,这些木板的尺寸我也会打在视频的后面, 然后像这样用脚铁给他固定起来就可以了, 固定好之后就是这个样子,非常的牢固。然后我们进行最后一步操作,就是给他加个盖子,这个盖子我做的是活的,方便我们更换锯片以及后期的维修。 取两个一点五寸的折液,像视频这样摆放好位置,给他固定起来就可以了。 然后盖子的另一端我选择的是一个两寸的锁扣,这样不断可以固定,而且可以拆卸,非常的方便。 整体结构已经完成了,然后我们在侧面给他钻两个孔,将剩余的两根电线给他拉出来, 找来一根电源的木头线,将电源的木头线与刚才拉出的两个电线连接起来。 全部制作完成之后,我们找来锯片,以钻头给他安装起来进行测试, 整体效果还是非常好的。喜欢大宁的帮忙点个关注,点个赞,我们下期见。
粉丝6.1万获赞18.2万

大家好,我是大宁,今天我要用这些零件来组装一个轻小型迷你多功能小台锯。这一次我们真的是在垃圾桶里找了两个小积木,然后我们给他钻出四个孔来,作为轴承的小支架来使用。钻好孔之后,我们把它放在木板上,然后量出尺寸,接着我们在木板上也打四个孔, 然后我们找来轴承支架,将轴承支架跟积木同时固定在木板上, 一顿操作猛如虎,成品就是这鸟样。接着我们找来两个小轴承,轴承的规格内孔是五毫米的。将两个小轴承放入轴承座中,然后找来一根光轴,然后我们把光轴插入轴承中,用手指头扒拉扒拉,测试一下完美。然后我们拿来一根皮带,皮带的长度是二百, 宽度是六,再找来一个皮带轮,这个皮带轮的尺数是四十尺的,我们将皮带与皮带轮连接起来,然后拿出光轴,将他们固定在轴承座上。 拿出我们今天的主角,一个型号为五五五的直流电机,有条件的追求大马力的可以选择七七五电机,然后我们找来五五电机的支架,将电机与支架固定起来, 这一步不是最后的固定,只是为了测量一下电机底座的位置。然后我们再拿出一个小齿轮,这个小齿轮的内径是三点一七的,尺数是十六的。将小齿轮固定在电机上,然后我们把电机摆放在木板上, 这里一定要摆好电机的位置,电机的位置摆好之后,我们就拿铅笔来给他做上标记, 紧接着我们就在标记的地方开四个小孔,这四个小孔就是为了固定电机支架,孔开好之后,我们就找来四个带螺母的螺丝,然后我们将螺丝从木板的后面给他穿出来,将电机支架插入螺丝中,然后我们把螺帽给他拧紧就可以了。 这里我没有找到合适的小扳手,我就用钳子来代替了电机支架固定好之后,我们就把小电机重新固定在支架上,然后用皮带将电机与光轴连接起来,连完就是这个鸟样,我们扒拉两下试一试,完美 找来电钻夹头,可夹式范围是零点六到六的,型号是 b 幺零的。再找来连接杆,连接杆的内径十五的,正好能固定在我们的光轴上,直接将电钻的夹头跟连接杆敲在一起就可以了。视频里面 省略了这个过程,这个光轴的一端连的是电钻,而另一端我们要连的是电锯,所以我们把木板的下方锯一个孔,要不高度有点不够。这里面连接的是一个锯片的 m 幺零转换头,内孔同样是五毫米的转换头。安装好之后,我们就把锯片给它固定上去。这里面我用的锯片是直径一百的, 因为锯片的直径比较长,所以露出了下半部分,那我们只能来找个东西把木板垫起来, 垫好之后就是这个鸟样,然后我们再用手扒拉两下,非常完美。因为整个电锯的木板为了轻便,我选的比较薄,所以我给他加了一些隔层, 第一个作用就是为了固定,第二个作用就是可以装一些小东西,如果你也想做一个用来长时间使用的话,我建议你选厚一点的木板,这样会更加的安全。整个框架已经基本完成了,下一步就是 接线,在接线之前我们先做一个开关,这个开关是带正反转的,一顿操作猛如虎,然后挤好就是这个样子,如果你做的话,你一定要记住这个样子,你也可以把视频收藏起来,防止下次找不见了。 开关做好之后,我们就在木板上找出开关的位置,然后画出一个大概的轮廓,紧接着我们就需要把这一块给他抠出来,把开关从这个小孔里放进去就可以了。我们在开关的旁边再钻两个孔,将电线从这个小孔穿出去, 然后将两个电线接在电机上就可以了。再攥出两个孔来,将另外两根电线从孔里拉出来,作为电源的进线来使用。这个电机是十二伏到二十四伏的,因为我手里没有这样的电源,我只能拿一个五伏的适配器来测试了一下。测试完成,我要给他做一个盖子,这个盖子必须要能活动的, 所以我用易拉罐给他做了一个折液,折液做好之后,我们就需要在主体上给他开一个小孔,然后将折液固定起来,紧接着我们将盖子给他固定起来就可以了。盖子的一侧折液是固定死的,而另一侧折液是可开式的,这样就方便我们换锯片以及后期的维修工作。 整个多功能迷你台剧我们就做好了,因为电源是五伏的,速度有点慢,如果换成十二伏或者二十四伏,速度肯定会非常快。喜欢大宁的可以帮忙点个关注,点个赞,我们下期见。

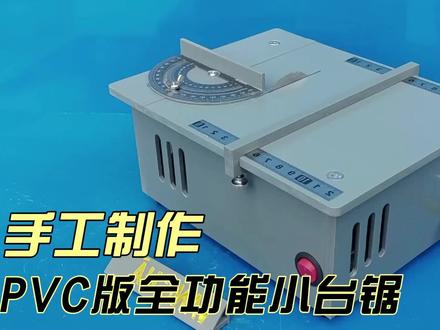

自制 pvc 版微型小台锯,这简直是 pvc 管的逆天打造,强大的动手能力和巧妙的构思设计,无不让人拍手叫绝,摆好姿势,快来学习起来吧!选取合适的 pvc 管,将其切割开,然后加热压平制的 pvc 板。 先来制作台具的外框架构,这是侧面版的装饰造型, 这就是整个框架所用到的结构。接下来用一滴永固的五零二将其粘合起来, 下面开始制作实现锯片升降的控制结构,这里依旧需要大量的 pvc 板进行多层粘合使用,这是升降底部结构的制作。打上所需要的固定孔位,这里安装实心不锈钢棒 来充当升降定位装置,这是升降上端结构的制作 孔内压入铜套,这里与底部结构的不锈钢原棒配合。安装上控制升降的螺杆电机,下面是与螺杆电机配合的螺帽的安装,上端安装上螺帽,下面进行通电测试, 这是电子定位限制控制开关,这里焊接上半导体二极管,这里需要两个限制开关,控制上限位和下限位,具体原理就是这样的。 接下来就是传动轴感的安装,一端为锯片安装结构,另一边为传动结构。趁这个时间给大家推荐 我自己玩的。如果你很孤独,又想聊一个拥有共同话题的女友,快试试他去吧!里面有很多爱运动的女孩,爱瑜伽,爱跳舞,你想要的通通都有,总有你喜欢的类型。而且注册就要实名,连 p 图也过不了审核,完全不用担心海克斯科技 都是高质量脾气好的女生,所见即所得,赶紧点开评论区试试吧!这是电机的固定配件,安装上电机和皮带,整个传动结构就是这样了。安装上底部的脚垫,开出主机的固定孔位以及控制开关的孔位。 安装上控制开关并将线路连接到位, 下面将主机安装到位,并连接上电机的线路。这是一个简易的巨渣储物盒的制作, 这个是打磨电机的安装,这是一个切割和打磨的一体设计制作,再来进行通电,测试各个部件的运行状况。最后就是切割台面的制作,钻出固定孔位与主结构相连接,中间凹槽为简易的滑动装置, 这是可调节式靠尺结构的制作台面在来粘贴上刻度尺,让下料制作更加的精确。这是角度下料尺的制作,主打的一个全功能制作。就问你牛不牛? 安装上锯片,开始测试最后的完美效果, 这小台锯做的怎么样?各种材质都能轻松切割,亚克力和铝条也能轻松应对。下面测试打磨机的性能, 那么你觉得哪里做的还不够完善呢?快来评论区一起探讨下吧!本期视频就到这里了。

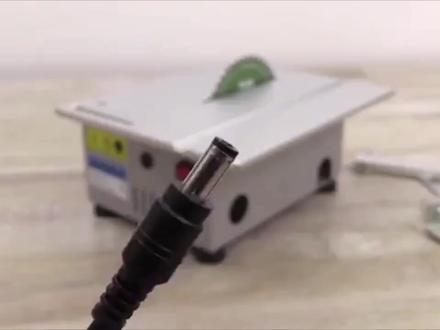

多功能台锯,一百六十八元买的, 这个应该就是主机了,还有这个应该是靠山吧, 这个应该是推尺, 还有一副眼镜, 这个应该是那个挡板。好了,我们看到全部的配件都在这里,我们现在安装一个切割片, 三 m 的 切割片安装好了,打开了,我们看下它的结构,用的是一根光轴,这应该是一个铝管切成的吧, 可以看到它的电压十四到二十四,伏,速比一点三, 最大锯片直径一百一十毫米,重量二点七公斤。我们给他接上电源,他的空载功率是四十瓦左右,这是一根不锈钢保管,我们看一下他的负载功率有多少,我们看到负载功率能达到五十瓦。 切割这种小材料还是可以的,我们测试下后点的材料,这个是铝板, 应该有两毫米厚, 有点烫,两毫米厚的铝板可以轻松锯断, 这是 pvc 管,我们也测试下吧,挺厚的,还 pvc 管,也没什么问题,可以轻松锯断。我们给他换上那个木工锯片,切一下这个薄木板,试一下 金属锯片,那么我们换好了,切割的时候尽量别在手 手套,注意安全, 我们可以看切木头的时候还是比较流畅,最后可能会出现一下卡洞, 这个是胶合板,可能说切的不是很整齐, 铝合金 pvc 管。大家说这个小台具效果怎么样?值不值一百六十八?欢迎在视频下方留言,好了,我们这期视频就到这里,我们下期见。

从没见过如此牛批的男人,小伙只用一些普普通通的 pvc 塑料管和一些材料,纯手工打造出一台 pvc 版多功能迷你抬举,细节简直拉到爆,连抬举厂家也佩服的五体投地。 小伙是一名大四学生,学的是机械设计专业,为了完成毕业设计,小伙只选择了一些普通的 pvc 塑料管。当导师们知道小伙用一些普通的 pvc 塑料管时,都不看好他,都觉得小伙在浪费时间罢了。 同学们也是暗中嘲笑小伙不以为然,坚决做自己的事。为了不让每天起早贪黑供自己读书的父母失望,小伙也是用到了毕生所学, 要是作品达不到导师们的要求,就连毕业证书也要泡汤,回到家也会被人看不起。果然皇天不负有心人,经过小伙两天精心的打造,毕业作品 出,导师和同学们当场看的目瞪口呆,导师们简直都不敢相信自己的眼睛,怎么也想不到自己的学生竟然纯手工打造出如此完美的作品。小伙毕业作品刚发布不久,立马引起了轰动,媒体争相报道, 不仅毕业证到手,还被各大企业争抢,小伙就靠此作品一战成名,成了当地的网红。最终有家公司出价年薪百万聘请小伙当技术总监,父母收到消息后更是激动的不得了,接下来让我们喝着八二年的可乐看小伙的神器操作吧, 制作过程非常精彩,也很解压,看到最后肯定让你为之而惊叹,让你明白什么叫做高手在民间。对了,边看边享受的同时,记得去评论区打出我爱我与自己和解的一百种方式,看看你爱自己的方式是什么?不妨截个图出来比比看。 趁小伙制作期间,如果兄弟们还单身,又想找个一起刷剧看电影的女友,不妨试试牵手吧!牵手上面很多本地女孩,家里条件不错,我一兄弟没钱有颜值,聊几天就找到了个女老板。还有牵手雷达功能,根据你喜欢的身材、穿搭类型,一键牵手你的理想女友专属通道放评论区置顶了,快试试吧! 整个由 pvc 塑料制作的多功能迷你小台剧演到收尾工作,既然你看都看到这里了,老话说的好,点个爱心是情分,不点是本分。手艺人每天起早贪黑,努力搞创作,着实不易, 相信帅气和美丽的你不会为这样的手艺人吝啬一个赞!大家的支持就是我们手艺人持续创作的动力,万分感谢!怎么样,有没有震撼到你?如果让你给这个制作打分,满分一百分,你会给小伙几分? 有喜欢的关注加收藏,每天更新不一样的创意制作,我们下期见,谢谢观看!

注意看,这小伙简直就是个人中之才,只用一些简简单单的 pvc 管就制作出一台迷你台剧,细节简直拉到爆!麻雀虽小,但五脏俱全,连广东一家知名台剧制造厂家老板也佩服的五体投地。 这位其貌不扬的小伙是一名大四学生,大学学的是机械设计专业,从小就喜欢钻研各种机械产品,动手能力在学校他说第二,没人敢说第一,这不准备毕业了。 为了能顺利完成毕业设计不留遗憾,小伙打算用自己毕生所学,打算制作一台迷你台剧。刚开始,老师和学生们都不看好小伙, 觉得他在吹牛掰,简直就是在浪费时间,万一作品达不到导师的要求,那毕业证书就要泡汤了。但是小伙却没有在意他们的闲言碎语,他脑海里早已勾勒出成品 模型,并通过三维还原设计。经过小伙三个多月的努力和坚持,当成品出来的那一刻,众人看得目瞪口呆,大伙简直不敢相信自己的眼睛。如此精致的台剧,竟被小伙用一些简单的管给打造出来了。 老师看到后更是赞不绝口,教书那么多年,从未见过如此厉害的学生,连连拍手叫绝。 小伙也因此作品一战成名,拿下了本届毕业设计优秀作品。接下来就让我们一起看看小伙究竟是去制作的,他的作品和别人又有什么特别之处。相信看到最后一定令你惊叹不已,知道什么叫高手在民间。 看到这里,整个制作过程差不多完成了,怎么样?有没有惊艳到你? 如果满分十分,你会打几分?老话说的好,点个爱心是情分,不点是本分。相信既然你已经看到这里,是不会为这样的手艺人吝啬一个免费的。小心。手艺人 每天起早贪黑努力创作着实不易,你的支持就是我们持续创作的动力。喜欢的朋友可以点赞收藏,小编每天分享不一样的创意制作。
