广联达哑铃形状的剪力墙如何绘制

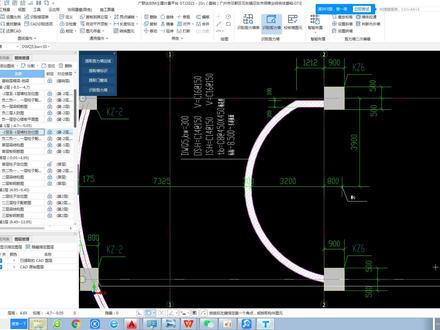

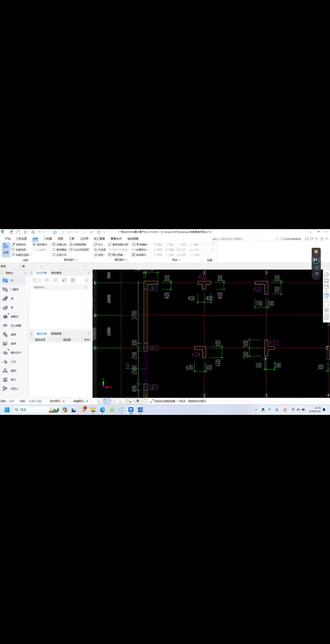

大家好，我们今天来学习广联答这节课，我们来学习这个 弧形简历墙的画法，我这个弧形简历墙已经画好了，我这样再重新演示一遍啊，我把它删除掉，删除掉，因为这个是 dw q 五的， dw q 五，我们就新建一个 dw q 五， d 六七五，他这个是三百的前后，然后水边钢筋十四底， 现在钢筋十六厘。啊，这里已经设置好了，设置好之后啊，我们进去画， 我们就利用这个命令是起点，人性重点的，我这个命令来，我们选中起点，然后选 众圆心 啊，这个壶，根据他画这个壶，把他壶画出来。好，这样就完成了。完成了之后，这还不行，这个接口还没接起来，我们就用这个旋转的命令 旋转，点击 好，跟着这一个好，用旋转，旋转一个角度， 旋转到这个角度来。好，这样啊，旋转到这里来就不行，再重新旋转一遍， 旋转，重复旋转。 好，快来选中过来，选中过来这里的。好，接下来这还不行，我们要把它打断，把它打断，用运用这个打断的命令选中， 我在这里等他， 好，这就打断完成了，打断完成之后，我们再把它多余的删除掉。 好，这里还有一段，这里还有一段，也用打断证明你打断，点击他 这边就点击这里。哎，启动按按一下这里。好了， 等到完成了之后大多余的删除掉啊，这样这个弧形墙我们就画出来了啊，谢谢大家观看。

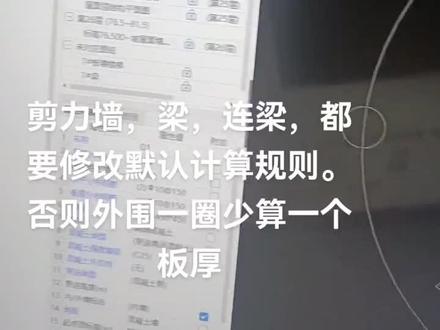

相信我们很多朋友们在与公司对模板量的时候，发现公司的哪怕是标准层的模板量会比我们实际的要少很多，少在哪里你们知道吗？现在我告诉大家。首先一，我们打开计算规则， 首先我们一条一条看注线注注看注，然后再看模板面积，我们看那个，尤其是他误差就误差在这一条 与橡胶板的扣减，当然我们注与橡胶板的扣减是扣模板面积，这个就是对的 啊。我们看下简历墙，那简历墙 与橡胶板 看到没有？简历强与橡胶板，他的计算规则就这一条， 墙两侧有按时扣减，墙一侧有板算到板底是不是？那我们的简历墙外墙外面他也是给你算到板底的，那我们如果一个板厚是十二公分，他就给你少算了一个板厚，是不是 这个月我们要怎么修改呢？我们修改为刻模板就对了， 这样就会算出来就没有差。但是默认的计算规则，默认的这条计算规则还有一种方法， 还有一种方法可以不用修改继承规则，那就是我们在建模的时候， 建模的时候手动的把那个，手动的把那个什么，我们手动的把那个板拖到 简历墙的最边缘，是不是这样？这样计算出来的时候，他外墙外墙这一侧的那个那个模板面，外墙这一侧的外墙的模板面积他就给你算到板里面的， 他就会算到，他就算到这个这个外墙这外侧的模板面积，他就算到板里面的。如果不手动，不手动拖，我们用按广联达自动识别的这个楼板的话， 那么或者用点绘制的这种模板的话，那么他就会按默认的计算过去，他就会少算这外墙，这外面一边的模板面积。 接下来我们回到这计算规则，我们看一下有三条，我们选择第一条，第二条都可以，但正常情况下选第一条比较方便。同理的同理量量外围量主要是针对外围量，中间的量没问题。模板面积我们看一下 梁宇线胶板，线胶板，找到啊，找到他的。

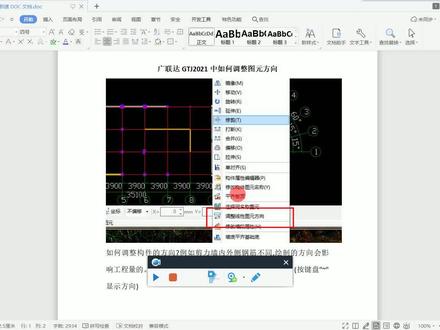

哈喽，大家好，咱们今天给大家分享的是在广联达的 gtr 二零二一当中，这个是如何调整图源的方向，那咱们先看一下这个图，是我找了一个图片啊，那咱们尤其是墙墙的话，他的绘图的方向，你是从左往右， 你是这么顺时针画还是这样逆时针画，他是有一个涂圆方向的，那这样的话呢，他就会出现一个什么情况，当这个简历墙的内外侧钢筋直径不一样的时候，你比方说这是外侧，这是内侧， 外侧边是十四的，内侧是十二的，那这种情况下，那这个时候如何来判断他哪一部分是外侧，哪一部分是内侧呢？这个咱们如何去判？ 咱们应该是顺时针画画的这个墙啊，顺时针左侧，也就是说你就想想咱们人行走的这个路线啊，你这么走，顺着他走，顺时针这么走左侧，这是他的什么外， 右侧，这是他的内啊，右侧，这是他的内，对吧？哎，那这时候，但是这种只局限于你是顺时针这样画，对吧？顺时针啊，但你要是你要是逆时针的话呢， 你就相当于人是从右往左走了，那这个时候，那这个地方就成了 y， 这边就成了那样，是吧？左侧为外，右侧为内啊。 但是那这种情况下来，也就是说，如果咱们在画图的时候，你这个内外侧钢筋可并不是说，呃，这个左侧，嗯，就是你，你，你怎么画他都是左侧 为外，右侧为内，也就是说你真正的按照图纸上的那个呃位置的话，也就说如果你要是逆时针画的时候，那这就反过来了， 对吧？虽然还是左侧为外，右侧为内，但是和和图纸的这个布置的位置就不一样了，也就是说这边应该属于外，正好是反了地的，这边应该属于内。 如果咱们在画图的时候，如果要是出现这种情况，咱们画错了怎么办？这个时候就会用到一个功能，就是调整图源方向啊，就是调整线性图源方向，也就是说 什么意思啊？就如果你是这样画的，你是这样画的，那这个时候那这是 y， 这是内，可是在图纸上这边应该 属于外侧，对吧？这边应该属于外侧，那这个时候你就用这个功能，对吧？选中这道墙右键，然后有一个调整线性图源方向，那这个时候那 他就会这个图研方向就会发生变化，就会发生这个反反向变化，那只要发生反向变化，那这个时候这就是这边就是外，这边就是内 啊，就这样一个功能啊，记住调整图片显显示方向，那这个时候呢，还有一个快捷键，就是咱们就是那个键盘上这个波浪线，他就是这 个调整图源显示方向的一个快捷键啊，用这个波澜线你可以试一下啊，如果要是出现了这个图源显示方向的话，在这个软件当中会出现一个小箭头，在这个图源上啊，会出现一个 小箭头的显示啊，如果你再按一下键盘上的波浪线，他就会消失， 所以说这就是他显示和消失的一个快捷键，然后这样的话你就能够快速的判断出来你这个是怎么画的了，你是逆时针画的还是顺时针画的，你就能快速的判断出来哪一根墙。咱们需要调整图片方向， 你像这种顺时针画的，像这种就不用调整同样方向了，对吧？好，那咱们这一家这个小知识点就给大家分享到账，欢迎大家转发评论。
