ug扫掠钻头怎么画

能给我画个砖头吗？什么砖头啊，这可是我画锯子购买的。这你能看清？给你介绍副老花镜嘛，凑合着用。你可真够抠门的。 就这个麻花转之前不是画过一遍吗？上次那个画的不标准。那我给你画个标准的看好啦。 首先绘制这么个轮廓草图，然后插入这个大小的圆柱，接下来拉成刚才草图的顶边，进入限宽模式，就能透过实体选线了。这里对称拉伸一个片体，然后下方这个位置进行一个旋转，这个旋转是要与这个圆柱进行求插的， 完成之后利用这个拉伸的片体修剪这个圆柱，这样就有横韧的效果了，用旋转可不。 接下来就是做螺旋槽，这里首先插入螺旋线，螺旋线的直径为圆柱的直径，圈数一点五圈， 然后这里调整螺旋线的位置，将它上以后还要旋转四十五度，完成一根螺旋线，再做另一个螺旋线，方便收尾使用。这里选择三次中指直偏大，这个圈是为零点二五，然后还是老方法，将它位置先重合起来， 重合后给第二根线旋转一百八十度，这样子他就是两根相连的螺旋线了。接下来对螺旋线做十五毫米管道， 然后再将管道一百八十度正列一个， 这列完成之后 用管道对圆柱体进行球插，这样这个螺旋槽就出来了。接下来做主切削刃的韧带，首先隐藏这些不需要再用的螺旋线，在派生曲线里面使用能偏支面的命令就是在面上偏支曲线， 将它偏移两毫米后，另一侧也是同样做好。 因为我们待会要对他进行一个分割面，所以这里要做成封闭区域，需要做圆柱上的圆，可以用洁面曲线命令， 利用螺旋线顶点生成一个平面，得到平面与柱面的胶线， 这个平面我们利用 点和方向来决定， 这样完成之后我们就能对他进行分割面了。 分割完成之后，我们可以使用偏置区域命令对他进行一个内向的偏置， 这样这个侧面就完成了。给底部倒一个斜角之后，最后只剩这个顶部这个主副切削刃了， 继续使用分割面将横刃拆分开，这样做的目的是方便使用拔磨命令进行调整，这里注意使量方向，就能很好 的拔膜了， 这样这个螺旋转头就完成了。只需要这么简单的几步就能完成，你学会了吗？ ug 基础牢，效率自然高！

先给你们画个这个东西，像个钻头一样东西，知道吧？哎，我们画的话只能是画个样子先，只能画个样子出来，知道吧？你真正的画钻头肯定肯定不是这样画的，他的角度什么的我们也不是搞刀具的，也不专业，我们只是说比到这个样子，把这个形状给他先怎样，而且 先画一下，好吧， 首先新建一个吧 先，哎，这边应该显示出来吧，这这边先啊，在这来，首先咱们画个圆棒棒，给他 画圆柱体反方向做波点，就在这个地方，不用动了吧。刚才亮了一下好像，等一下他确定这个直径是几啊？是不是十个 直径？十个高度一百三是吧？这个螺旋这一块大概占到有一百个大概这个样子吧，这 你看这个直径是几啊？七七，你知道这些东西，你那个等下图纸发发给你，我估计都你都能搞定啊。十个高度我们按一百几画啊，一百三画可以吧？这， 然后咱们再画这个螺旋线吧，看到没螺旋线画螺旋线呢，你看我们选择什么， 不要根据规律的选择横定这个地方那半径，既然选择半径，这个十半径肯定几啊？五个，你看啊，这个下方限制就是起死的和什么终止的，可以理解吧，比如说起死，我们从 三十，那那八充五十，七十呗， 从五十起死，中指的话大概是多少个？三十吧， 四十吧，大概这个随便换下就可以了，这是吧，但这一看肯定不像，这螺旋太密了是吧？ 把螺锯改一改吧，一百三减去四十得九十是吧？那跟螺锯多少？ 四十五，那就刚好几圈，是不是两圈啊？就两圈，这样可以吧，然后确定就好了。厉害吧，亮哥。然后我们把前面这边给他倒个角吧，转尖角给他倒一倒。 倒个斜角 多少个？五个吗？转点角是吧？转点角是要是一百多少度了？是一百零八，一百一十八度的，那你选择什么 角度？一百一十八除几啊？除二，你看这边这个距离大了，搞不过来了，明白这意思吧？来，因为他你在五毫米，在一百一十八，这两个只能满足其一吧， 把这改小一点啊。还是那句话，我们只是画一个这个样子啊，你这个东西转头可不是那么容易画出来的，因为他们我们不懂那些东西，知道吧？不懂这个刀具的这个切削的角度，什么什么一堆东西是吧？这。 嗯，这个不管他了，然后我们再用什么扫略下方有个什么叫管道是吧？选他给个几啊？七个可以吧？这，然后选 ctrl 加七， 选他，选择角度锐轴，这里给个什么？ 圆心，那角度就是一百几啊，一百八负责几个？负责一个，这样就好了吧。然后我们 在做什么？ 是不是？然后那个勾槽就出来了，就是按照图面上这样画的话，这样已经怎样了？已经是按照我们这个图纸画，就下面擦个倒角是吧？已经是完成了，不过我们再画一点吧给他。 嗯，再画个这东西，比如说我们再画一个管道， 给个一或者二，把这个都是的，画的没没竖出来，先预览一下这个一怎么样嘛？呢？一点五吧。 好，先确定一下，好吧，然后这边再给个什么管吗？也给了多少个？ 是不是一点五的，然后我们再做一个抽取，看到没有？抽取就是复制的意思，他只叫抽取而已，我们复制这一个什么，这里改为什么呢？面，复制一个面就可以了，复制好没有亮点， 复制好了，只不过你看不出来， ctrl 加勾，我们把这个尸体的颜色给他变一变嘛，比如说变个白色的， 你就能看出来了吧？这样是吧？然后我们把它隐藏掉，把这个把这个也隐藏掉，是这意思吧？这然后我们下方再这样带 延伸片体，这边的 现在已经 出来了吧？这把这里延伸一下，延伸的目的是为了把它给割掉， 你看我们把这个给隐藏掉，看到没有？他现在看到没有？是不是完全把这个圆柱给覆盖掉了？我们就是分割，就这么一个特性啊， 你如果说拿一个这种体，将来我们都叫片体，能清楚吧？叫曲面，或者叫片体，他是没有厚度的，这样说听到没有？片体要分割一个实体的话，他必须要大过什么？ 大过实体或者说等于实体，他如果说小于这个东西，小于被分割那个体的话，他没法分割的，这样做见到没有？那现在我们在选什么？ 拆分体，选他吧，这边选的面，分割 选他，然后再选择面，然后再怎样呢？分割，分割好了没有？ f 五啊？把参数给怎样呢？移除一下，那么这一半我们就可以把它给删掉了，中间这一块，这一块也把它删掉了，看到没有？然后就留了个什么？是不是留了个他呀？这 你知道为什么现在要把这个面复制出来，再延伸出来了吧？目的就是为了让这个面和这个面刚好这样的贴合，这个意思听到没有？好，完了之后我们这，你看这个地方不对吧？好像是吧，在做贴画面， 选择这个面，按中间确定到他点了，做一个替换，对吧？再选他按中间确定到这里也做一个什么也做一个 替换，我这样说清楚吧。然后再选择 ctrl 加 t， 我们把这个这个还是老一套，再旋转多少度？ 一百几，一百八，然后复制一个是不是就可以了？这，然后我们把这里再给他怎样的合并吗？把这个也给他做什么？合并 啊？这个还有这个也做什么？是不是也做一个和平安的？ 是不是合并好了？合并完了之后，你看外面不是多了一截吗？我要把它给剪了，给剪掉， 这个意思清楚吧？剪掉我们可以怎么办呢？你可以拉伸呢？ 拉伸我们选择这个边是吧？方向咱们选择反方向，不要这么高，我能把它剪掉，但是我拉出来是个实心的，知道吧？我拉出来一个什么形啊？ 拉出来个空心能听到没有？拉出来空心是选什么嘞？偏字两次可以吧？比如说 这个内径，现在不这个内径不是十吗？这不要七十就是几啊。零点五可以吧？结束距离嘞， 别说一点五是吧？这个啥意思啊？就是说 从这里到这里多少个？就是零点零点几了？零点五，然后再计数，就这个结束的地方还是从这个圆边开始计算多少个一点五，我们先预览一下，你看一下， 你看他是不是比这个圆要怎样呢？大呀，听懂这个意思没有？就是从这到这多少个零点五？从这里到这里来， 那这个闭口只有几啊？一确定，然后我们再做一个什么减去，用它把它给怎样了？给剪掉吧， 哎，你看，哼，这个剪掉的还是怎样的？是不是剪掉的还是少啊？这个地方 剪掉的还是少，那我们把这个拉伸改一改，那你七尺不要太多了嘛，别七尺。零点二， 你看这个地方剪就这样，就是不是多一点呢？大概这么个意思是吧？这个也不是好难吧。这样子，那我们再画个圆球吧， 这下面有个画什么的，球球直径肯定能挤啊，起码在这，来吧一个这呢， 哎，搞错了，再放一个对不对？然后我们把这里咔嚓给他，怎样呢？剪掉结束了， 但那个转头能不能转转东西啊？ 不用想肯定赚不了是吧？我们只是画个样出来，因为你做刀具的厂商人家是专业的，知道吧？ 这个转折的线要角度多少，排泄的东西多少人都是经过计算的，我们又不懂那玩意是吧？他如果说把数据给我们，我们还能画，数据给不了我们就我们就没法画了是不是？那这画好之后你们就下面，我把这这两个图片也 也发给你们，明天咱们就开始不学这个东西了啊，明天开始就画什么？明天开始画曲面啊，先用最简单的开始画起，然后慢慢的变得 复杂一点是吧？这个你先这底下的这两个东西你先换一换吧。啊，这个我相信都比较简单吧，应该是 先试一下啊，搞不出来我再教你们再画，好吧？好，就这样。

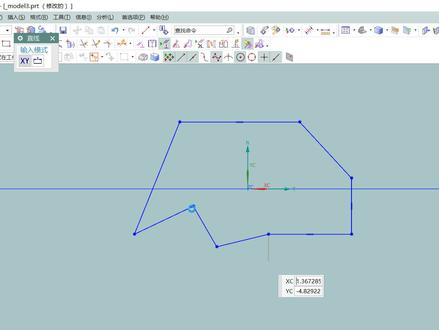

这就给大家讲解这个引引导线扫略，那么来进入这个草图，我们来画一个相框，对，点击路径， 在这边画一个草图。画一个什么？画一个相框的洁面 好玩，找图。对，打开引导线扫略， 选择界面，选择引导线，这个引导线嘛，不能封闭，封闭少不了，那这一点点怎么样？我们可以用替换来操操作。 ok， 好，老铁们点赞哦。

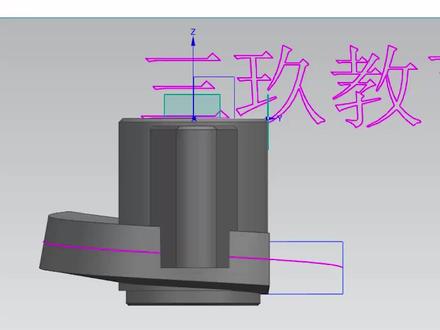

优质扫掠定向应用，今天我们来看一下啊，这位同学的一个嗯扫虑的问题，那么扫掠出来的样子是成这样子的啊，方向的有点不对，那么图纸要求的啊，是这样的，一个 侧壁的，是有锤子的一个状态啊，是个竖直的状态，那这个时候的话我们应该怎么去修改我们的参数啊，找到里面呢，我们双击进去 好，那么这里呢有一个定向方法，那么就是来控制我们这个形状的， 如果说他要竖直的是吧，有两种形式啊，一个是垂直于我们这个圆柱面啊，一个是朝着任意方向进行一个定型，那么这两种人都可以实现。那么这里呢，我们选择面的法像直接选择圆柱是吧，他也是可以 垂直于我们这个圆柱，那么这里呢他也是直的。那么还有一种呢，就是圆死了方向啊，直接圆我们这个人方向，进行一个强制的啊，一个成型，那么这样子他也是可以的 啊。那么两个有什么区别呢啊，基本上来说对对这个图形的话，他是没有什么区别的，包括你用这个啊面的法线啊，他还是这个形状 啊。那么正常情况下呢，应该是用面的发向啊，因为他这个是一个啊，螺旋的这样一个状态，并且是绕的这个圆柱的嘛，所以说我们一般来说就是用面的发向。

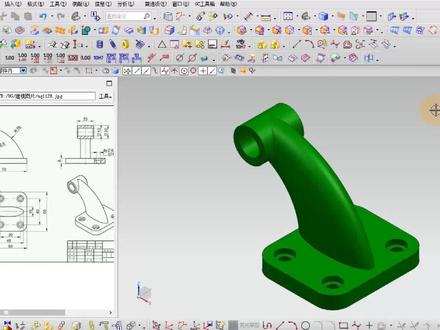

大家好，我是三维剑魔技术分享。呃，又到了我们每日一练优技剑魔时间，哎，这是一个很经典的一个剑魔案例，嗯，很多培训班搞优技培训的都拿这个案例来做讲解。 呃，这个案例呢，我做了两个版本，大家可以看一下，可以出来看一下有什么区别。这是第一个，这是第二个的，有没有发现什么不一样，这样吗？打开相框模式， 看到没有，就是中间的这个拨法。呃，这个我是用扫略做的，扫略 小绿做出来以后样子是像，但是跟我们的图纸不相符， 为什么这么说呢？看到没有？这个，这个中间的部分他大出来了，图纸中间是跟他一样的，宽度是一样， 所以说我们要做到图纸一样的造型，你必须要用到，必须用就是通过，呃，曲线网格来做，就是通过曲面来做吧，看一下步骤。 哎，这个是我目前想到的最简便的方法，如果你有什么更好的方法，欢迎评论区留言吧，我们一起再讨论一下，然后今天给大家演示一下，用这个，嗯，通过曲线 网格来做一下这个造型给大家看一下。好，我们重新打开一个窗口，好，插入插图，选择插绘平面，我们先绘制这个这个方向的洁面， 这些会计元原是二十的元，十毫米的元， 首先尺寸先调一下，然后再会是一个矩形， 标注一下，这个距离是四十八，这个位置是七十， 这个是八毫米，然后这个长度是五十。 好，这样草头就完全结束了。我们把这样的洁面绘制出来两个，这个圆弧，我们选在圆弧面里，用捕捉的相切， 然后再补助这个位置，这个不用先向前， 我们现在约束他。约束一下两个相亲，然后标注尺寸 在为三十二点五， 这是七十七十， 然后约束一下这尺寸，嗯，这个位置是四十五。好，这样插头完全越缩。让我们推出 完全插图，选择拉伸命令，先把这部分做出来，这是二十五，我们选择对称值， 对称值十二点五。啊，应用一下，我们再选择这个部分，再选择对称值六， 又是三十，好，这部分就这样抓了。那我们现在哎插插头或者上面那个中间这个洁面，椭圆洁面， 我们用这个椭圆面呢？因为是跟他两个相切，所以他的长边大半径应该是十毫米， 二十的版本是十毫米，底边他是十五，那小半斤就是七点五， 这应该是气垫，这应该是奢华品。 对了，好，我们约束一下，先几个约束，约束两个轴垂直， 然后再标注尺寸，好，这样插头完全结束。完成。下图 我们再复制下面这个图案，结尾找插头，选择找回平面，一样选择这个 椭圆面料，椭圆这个大径是四十二十二点五，四十五的一半，这个是七点五。 好，确定。我们约束一下这个点，落在这个轴上面，然后约束一下这个跟这个轴垂直 结合，约束，然后我们要约束一下这个长度，还欠一个约束，然后把这个边约束下，这个点重合，这样长度完全约束， 完全。找图，我们把这两部分先隐藏掉，我们现在用这个通过曲线 网格来做这个曲面。呃，上个视频我们说过了这个曲线规则，曲线规则过滤器的用法，我们现在就选择单条曲线，把这个再相加入，停止打开。 好，我们选择这个曲线，然后再选择顶面曲线。好，我们选择 交叉曲线，把这个连续性选择位置，因为他没有向前 找，应用一下是第一面，我们再做反面，选择橡胶曲线 出曲线。啊，说错了，不好意思， 然后再选择下面这个主曲线，然后选择交叉曲线， 这个交叉曲线我们要选择这个相切部分，选择相切的面积上。 好确定，这样就做完了，做完了的话我们现在要把它缝合起来组合，下面有一个缝合命令。好，这样缝合好，缝合好以后他还是一个片体， 我们要把它变成实体，不然的话是没办法播的， 我们选择这个 n 边曲面， n 边曲面现在他把它封口好，应用一下， 然后我们还再次缝合好，这样就变成一个实体了，我们看一下 看到没，这就是一个完整的实体。好确定，我们把隐藏的 释放出来。好，我们现在做不玩运算求和，然后再做一次， 这第二次的话，我们要把那个区域里面定义区打开，把它移出来的播放，选择移出，播放就是中间多余的播放，选择移除， 这样一个主体我们就做完了，现在把下面那个圆角做完，加四个长孔，然后选择边倒圆，四毫米的圆，四毫米的边也是 好，做完了，我们现在选择大宽面成孔色号米，色号米的成孔 从三毫米升地缝六毫米。好，我们选择这个，选择这个圆心，补充这个圆心。 好，哎，这个造型 做到这里已经全部完成了，看到没，这个才是真正正确的一个造型， 特别是中间这个位置啊，如果你可以用扫略做出来的话，欢迎在评论区给我留言一下，我也向你们学习一下吧。好，目前我认为是用呃曲面来做是最 最合理最合理的，最接近这个造型的。好，这节就到这里吧，我是三维进步技术分享，喜欢我的视频欢迎点个关注吧。这节就到这里，我们下期再见，拜拜。

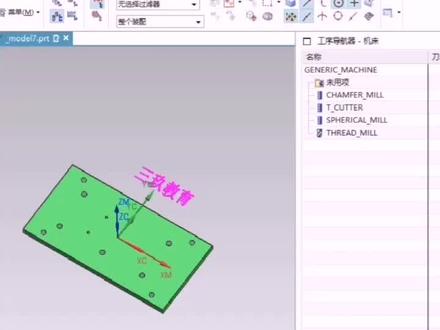

好，大家好，我是安分老师，那我们接接着看这个机床仕图里边的刀具创建啊，那么除了龙纹洗刀呢啊，那么 说到孔位加工了，我们肯定还有这个钻头的创建啊，钻头创建的这里边是没有的，对吧？我们要换一个啊，那么十二点零一上来，在这个 homarking 里边啊，第一个就是啊， 那么钻头的创建呢？我们主要就是直径啊，也就是说多大的孔呢？我们用多大的钻头来加工啊，那你十个的孔就十个的钻头，对吧？十二的孔就十二的钻头啊，那么五个的孔就五个的钻头啊， 只需要把直径输入好就可以啊，别的参数呢，不用我们去管就可以了啊，好，那么这个是我们钻头的创建。
