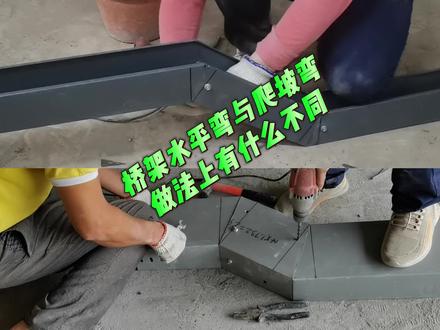

桥架水平弯与爬坡弯做法上有什么不同？首先我们来看二百乘一百桥架三十五度水平弯的划线方法。桥架水平三十五度弯头切口系数零点六，爬坡系数一点七三二二百乘一百。桥架三十五水平弯头 用桥架底部宽度两百乘以切口系数零点六，得出来的十二公分就是桥架切口宽度。我们将这十二公分画上三条线，使每条线间隔六公分，然后画上斜线。斜线是桥架弯头转向的关键，注意别弄错了。 从第一个弯的中线量到另一个角的边线上，这一段是桥架水平斜线长度计算方法是用水平平移距离乘以一点七三二所得。水平三十五度的两个弯头画线与切割方法是一样的。 唯一需要注意的是桥架底部上斜线的画法。三十五度水平弯头的具体制作方法我在之前的更新中有详细教程，接下来我们接着继续讲桥架爬坡弯头的画线与制作方法。如果觉得我的视频对您有帮助，记得帮忙点点赞，支持一下。 接下来我们继续讲桥架三十五度爬坡弯头的划线方法。桥架三十五度爬坡弯切口系数零点六，爬坡系数一点七三二， 一百乘一百桥架三十五度爬坡弯用桥架边框高度一百乘以切口系数零点六得出来的六公分画上三条线，每条线间隔三公分，斜边长度用爬坡高度乘以一点七三二，得出来的就是斜边长度。桥架爬坡弯上弯与下弯的画线 与切割方法不同，具体可以接着看后面的视频。桥架三十五度水平弯与桥架三十五度画线与制作有着较大的差异，对比一下可以看出，三十五度水平弯画线与计算方法 主要集中在底部方面，三十五度爬坡湾的画线与计算方式主要是桥架边框这一面，两个视频进行比较一下就能看出，我将两个视频合并在一起讲，主要是因为有部分网友在我更新水平湾教程的时候问我爬坡湾怎么做，我更新爬坡湾的时候 又问我水平湾怎么做，索性我就将两个视频放一起进行对比，这样大家就能更加一目了然了。接下来的部分视频由于之前更新过的原因就进行加速播放了，建议大家接着往下看，如果我的视频对你有帮助，记得帮忙点 点赞，关注一下，关注我，学习更多水电与桥架安装知识。

哈喽，朋友们大家好，我是阿刚，今天给大家分享一个电工小知识， 电缆桥架三十度的上下爬坡弯怎么制作，今天主要是给大家讲一下这个理论， 主要是怎么画线，我们把这个线也画出来了，当然就完成了百分之五十，分别就是切割。首先我们要知道啊，这个公式啊，这个公式知道了，我们大致 就是一目了然了。好，如果感兴趣的朋友可以记得收藏好，下面我随手画了一个手工图 啊，大致还是能看得懂。好，今天讲解的是电量桥架三十度上下弯制作方法，这是理论， 我们一般大型商场酒店都需要做这个电缆桥架，因为我们线特别的多，放电缆啊，也是要 做这个桥架，遇到障碍物上弯，下方弯，水平弯啊，都需要自主啊，这个啊对于我们新手来说是非常有帮助，对于师傅来说可以忽略不计。 好，首先我们第一步去 w 字，这个 w 字是非常之重要啊， w 字 它可以做三十度，四十五度，多种度数都可以制作啊， w 值就等于桥架高度乘以零点五三，这个零点五三它是什么由来的？就是我们的三角函数里面的知识啊，我们就 不必要刻意去了解这个数是什么由来的，我们只需知道就可以了。第二步就是屈 c 值， c 值是什么意思呢？就是我们桥下爬坡高度，比如，比如我们遇到娘 爬坡高度是三十公分，四十公分乘以二啊，这就是我们的 c 值。第三 我们讲解一个例子啊，两百乘一百的桥架上坡高度是二十厘米， 首先我们通过公式桥架的高度一百一百四，桥架高度乘以零点五三等于五十三毫米， 这就是我们的 w 指 c 值，我们的爬坡高度二十厘米啊，我们乘以二就等于四百毫米。 好，我们知道这些数据，那怎么画线呢？接下来我们就是画线制作，起 哥啊，这一步就是非常是关键了，首先我们第一步去 w 指， w 指我们刚刚讲了五十三毫米就等于五点三厘米，首先我们画一条中心线，两边平分， 这边就是二点六五厘米，这边过来也是二点六厘米。好，我们这个三条线画好了，然后我们这个就是上方弯啊， 在这边开始让我们这边画一个三角形，这边这个点画到我们这个中心线，三角形好，上方弯，这个制作也是非常之简单啊，我们只需切割这个条面啊，直接把它切割， 切割这一条，然后啊这里一个小三角也切割，这个能能也把它切掉，这个上方弯我们就 制作完成了，然后我们就是爬坡高度啊，爬坡高度就等于四十厘米了，这个爬坡高度怎么划线啊？我们这个大位置的中心线 啊，下来直接量一个四十厘米啊，四十厘米到我们的第一条线 这边也是一个 w 字啊，这边和这边是一样的，到第一条线，然后跟这边也是一样的，还是你 两二十两点零五厘米啊，中心线这边过来也是两点六五厘米啊，我们这向上画一个三角形， 然后下弯啊下弯，我们这个切割啊，这也是下弯啊，我们的里面画好了，这就是底部，底部 我们要切割几个地方啊，因为我们这个草图是看不出来的，首先我们把这个三角形啊也给它切割掉，三角形切割掉， 这边切割啊，不能切断，稍稍拉一点就可以了，我们这一条啊要把它切 切割掉，然后我们最后就形出一个画面。好，我们切割完成了，就是 折叠啊，折的就是这个形状，一个三十度的上下弯，然后我们固定打两个螺丝，这边是打两个螺丝。 好，我们今天主要是给大家讲解的是一个理论知识啊，这就是一个理论知识啊，我们只需啊记住这几几个步骤。好，我们具体的大家可以到现场啊，或者做一下， 看这个标不标准啊，因因为这些数据啊，也是本人也尝试过的，还是 非常可靠。好，今天的视频就给大家分享这里，我们下期再见，拜拜。

哈喽，老铁们，大家好啊，平常呢我们要做一个桥下的这一个爬坡弯啊，上下爬坡弯啊，比如说以这个桥下为例，以这个高度呢为这个障碍物啊，咱们首先来量一下这个高度是多少的啊？ 这个高度呢是二十三公分啊，二十三公分，咱们呢这里给他写一下啊，好高度的话，是啊 h 等于二十三啊， 然后底部这个宽度，底部这个宽度，咱们现在没有这个啊，这个控制吧，咱们可以随便这个控制一下啊，比如说给他弄个 五十公分啊，五这五十公分，然后呢这个底部的宽度啊，来，咱们现在给大家简单的画一下子，这里呢 a 系也就是等于二十三，底部呢也就是等于五十。 好，咱们来看一下该怎么去做这个调下啊？好的，我们来看一下刚才亮的这个高度啊，这个高度也就是这里啊二十三公分， 然后底底部的这个长度，咱们这里是留的五十，那么咱们现在需要算出的也就是这个角度，这个角度和这个斜边的长度。然后呢咱们这就知道这个啊，这个这个调价，他的这个第一个是啊调价的角度是多少？还有一个斜边长是多少啊？咱们来算一下子， 这里呢老弟自己制作了一个软件啊，他可以计算这个角度的啊，然后呢这里找的这个直角的啊，这里找这个直角的，然后呢点开之后这里输入啊，根据这上面二十三啊， 然后呢这个底部长度是五十，那咱们计算一下好的这个斜边长度呢，也就是五十五啊，这斜边 也就是五十五，然后这个角度啊，这个角度也就是二十四点七啊， 好，这个角度呢也就算出来了，好的，咱们不知道这个系数，咱们现在正式去做这个调节啊， 咱们先做这个第一个弯啊，第一个弯，咱们这里呢先给他做一条这个中心线啊，咱们现在开始做啊，大家觉得有用的啊，可以双击加关注啊，支持一下。咱们从这里啊从这里再开始吧， 先给他做一条线出来。 好，咱们现在啊如这就是做这个上下爬坡啊，上下爬这爬坡弯，那么咱们上下爬坡弯啊，需要知道这个桥架的边高是多少，咱们来量一下 来看一下是多少啊？是，呃，有五公分的啊，这个是五公分啊， ok， 好，那么咱们这里呢输入这个边高啊五公分，然后呢找到这个角度，好的，这个切口啊，总长度是两点一小啊，半边的话也就是一点一嘛啊，半边也就是一点一的啊， 一点一，对吧？ ok， 好的，咱们这里呢啊需要将他这里给他延长，因为这里是上反的啊，他这里上，然后这那边下，然后呢这里再做一个小歇口。 好，这边呢也就是这样，然后呢这里边啊咱们这里有延长线啊，这里也是一样的 一点一啊，这里呢也是一点一。 好，这里呢也就这做好了，然后中间咱们刚才的这个斜边长度是多少？斜边长度是五十五， 对吧？这里五十五，咱们一定要注意啊，因为你这里是上反了，也就是说从这个啊这个边啊这个边线到另外一个角的中线啊，是五十五， 五十五啊，这个位置到这个位置。 好，咱们将这根线给他延长啊，这个呢也就是这个爬坡弯的这个中线。 好，这里的话咱们这个贴口尺寸也是一样的一点一啊，只要是两边啊都是一样的啊，这个贴口尺寸，咱们这里呢也是一点一。只说这个画线的方法不一样啊，先给他找个这里呢也是找这个一点一啊 一点一，一点一。好，咱们这里呢由于他这个是要向下的啊，咱们可以这样， 这里给他割掉，然后呢这里我们把这根线给他延长过来， 用一下二点二没问题。好的，咱们这里呢也是一样的啊， 这里切割掉。好，这里呢特别要注意一下啊，这一块啊这一块是要割掉的， 这里呢也是要割掉的， 这里呢留两个啊这是固定螺丝的位置，如果说这个桥下底部这里非常厚的话，那么中 中间这一条这就是要割掉，如果说这里不厚啊，像咱们这个这里不厚啊，只需要这里开一刀，这里呢用调膜机打磨一下啊，这里呢用调膜机打磨一下子，然后呢这里割断。好的，这这里两块这就用来固定螺丝啊， 然后这两边呢从这里啊到这里给他割断来给大家看一下这个尺寸啊，记住啊，这个是从这个边啊到这个中啊是五十五公分，然后呢咱们把它给割好来看一下子。 好的，来看一下啊，现在呢也就是我们这个切割好的样子啊，这一边呢啊直接啊只割了两刀只割了两刀，这里呢这里啊然后到这里边这边的话像这个样子，这里来给他勒一刀啊，咱们把它给装好看一下。 好，咱们来看一下啊，这个尺寸到底对不对啊？这里严丝合缝的啊。从这里呢到这里咱们看一下是不是五十公分啊？ 非常的没毛病啊，刚好五十公分。来，大家可以看一下啊，刚好五十公分，好的，这就是咱们做的这个啊，这个就是咱们做做的这个爬坡弯啊，非常的没毛病啊，从这里呢到这里是五十公分。来咱们量一下 啊，非常的完事啊，严实合缝的啊，喜欢的朋友们可以双击加关注啊。

首先呢，这是一个四十五度的爬坡啊，然后这个桥架是四百底，宽乘以边高一百五，我们拿一百五的高度乘以零点八二，等于那切口一百五乘以零点八二，切口的十二公分，中心线两边分别为 分别为六公分。然后呢，这个是下翻的切口，上口不切断，底部呢是这个样子，一边切断一边不切断，这里固定螺丝就可以了。然后这个上翻呢，也是一样，两边切口呢分别为六公分，总的切口是十二公分，我们现在要爬坡的高度呢是三十二公分， 根据三角函数，我们拿三十二公分乘以一点四一，等于呢四十五公分，从第一个切口的中到第二切口的边这段呢是四十五公分即可， 两边背部折合，需要续切，这边也是一样，这个是组装好的，刚好呢是三十二公分，斜边呢是四。

我今天用这个一百乘五十球，要做个四十五度爬坡啊，他增高尺寸二十九，我们从这地方开始去提弯， 我们四十五度，他切口是找不到切口这边二，这边二，我们回去换换，我们切割线， 我这边也走到了终点，把这个线移到这个边上， 保证随便花球扔一千就好了啊， 他增高二十九 h， 二十九，他鞋垫长度可以一点四，就是四十一左右啊，我们从这条过去走到四十一。哦，这里 这个长度是十一啊，这就是我们第二道切口的中心，中心点把这个线划过来啊，划过我们再划一道切口四部分， 我把这个线移到这边，这边是四公分。啊， 好，这就我们四十五度爬坡的法图，现在把它切出来， 宝宝固定起来， 这个世界上没有一份工作不辛苦，起早贪黑只为了家人辛。 ok， 这样就做好啊，我看差高度差不多啊，二十九啊，刚好。好吧，等下把它固定起来啊， 伤痕 好了，全部做好了啊，看一下他的尺寸，刚好二十九。
