中性点为什么不短路

首先要想回答这个问题，我们需要从变压器的内部结构寻找答案。变压器主要是由绕组和铁芯两部分构成的，这个绕组就是我们所说的电杆，它是由又细又长的气包线缠绕在铁芯上形成的， 缠绕的圈数越多，那么这个绕组线圈的电感量就越大。我们从下面的示意图来看，他就是分组在铁芯上缠绕很多圈，根据绕制的组数不同，可以分成单项变压器和三相变压器。一、 电压器输入端电杆量的大小和所输入电源的频率高低，保证了变压器不会短路。我们知道电压器的绕组是电杆，由于绕组的绕数非常多，少则可缠绕几百圈，多时可以达到几千圈，缠绕的圈数越多，这个电杆量就越大， 因此可见变压器的电感量还是非常大的。如下图所示，一般变压器绕做缠绕的都非常多。另一个原因是要想使变压器输入端不短路，他的输入端必须要用交流电才可以，因为交流电输入绕组线圈后，会对交流电有 一个阻碍的作用。我们一般用感抗 xl 来表示，这个感抗与通入交流电的频率也有很大关系，交流电的频率越高，那么这个感抗值也就越大。由于以上两种原因，保证了变压器的 输入端不会短路。假设如果变压器输入端输入的是直流电的话，由于直流电的频率 x 为零的，我们根据 xl 等于二 p fl， 那么变压器输入端的杆炕 xl 也就为零了，这样变压器的输入端就会短路了，你一会的话，这个 变压器就会冒烟烧毁了变压器别的作用，前面我们分析了变压器输入端不会短路的原因，下面再简单说说这个变压器除了变压和变流外，他还有什么作用呢？ 其实有的变压器还可以作为偶和合阻抗变换的作用，下面我们举一个典型例子，与大家分享一下他的这些作用。我们以比较老式的超外差收音机为例子，我们知道在收音机的最后都有喇叭 进行音量的输出，通过测量这个喇叭的电阻，会发现他的阻亢是很小的，一般在四欧姆到十六欧姆之间， 如果我们把喇叭直接接在功放电路的话，喇叭的声音会很小，这表明喇叭所得到的功率也很小。为了解决喇叭声音小的问题，我们 可以请出喇叭来帮忙，它的作用就是把喇叭的电阻和功放的内阻变换成一样大， 这样喇叭就会达到最大的输出功率了，那么声音也就会提高了许多。关于变压器有何的问题，它的作用主要是使信号在放大电路的上下集传地 实时信号不失真，同时还可以把没用的干扰信号滤除掉。例如在超外差收音机中，放大电路之间就用了中轴电压器进行我核的。如下图所示电压器的种类。 最后再看看变压器的种类，在电路中我们会根据需要来制作不同的变压器的，这也就是说变压器种类有多种的类型的，比如除了前面讲的公平变压器或电力变压器外，在工作频率上还有中频变压器，比如上面讲的收音机中我和所 用的中轴变压器，另外还有脉冲变压器，我们也叫高频变压器，比如在开关电源中所使用的，在电瓶车充电器中、液晶电视机的电源电路中等等，都用的是高频脉冲变压器。总之，通过我们这一番的探讨，变压器不论是什么类型的， 他只能用在交流电中，才能保证他的输入端不短路，也只有用在交流信号中，他的输出端才有输出。以上就是我对这个问题的看法， 希望能给你带来帮助，欢迎朋友参与讨论，敬请关注电子及公控技术！感谢点赞！请关注我学习更多电工知识，点个赞呗师傅！

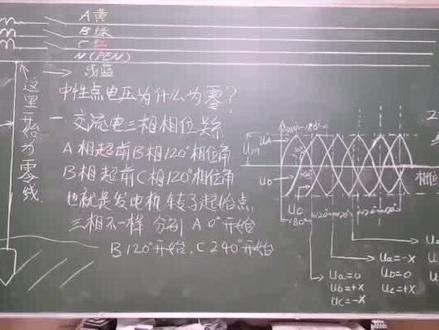

那么这次我们发展一个三项四项方案，我们今天讲的课程的主体就是中心点电压为什么为零？我们先给大家介绍一下我们变压器的高压变低压的方式， 我们通常所用的这些高压一般都是什么？从一百一十千伏变成零点四千， 三十五千伏变成零点四千伏，还有十千伏变成零点十千伏，那么这三种是常用的，那另外还有六千伏三千伏系统现在基本上被淘汰了啊。我们现在即便是高压电机也一般都用什么十千伏的电机，那在电力系统中呢？ 有很多人我们经常用到的在 brt 的二尺电压的接线方法 以及传输电的这个变化过程，有时候不理解啊，有时候就不理解。假期二尺车 a、 b、 c 三样 三个线圈的另一端连在一起叫星点，那么星点就是我们所谓的中心点，这个中心点电压为零。 很纳闷，我们所说的这个中音点 diy 零是根据发电机发的三项交流电它的特点来决定的， 那么发电机发电是怎么发电的？那么他的转子在旋转的过程中要切割成立线，从三 像线包里面感应出来，感应电动式，那么这个感应电动式他把这个三项分成了三百六十度。分成了多少三等份，每等份一百二十度， 那么也就是说三项交流电， a 项、 b 项、 c 项，在传递的过程中，他们的相互角都相差一百二十度。 那么如果我们从零点开始是 a 项的话，那么零点开始 a 项开始的时候， 那么 a 项在什么位置？ a 项在零度，那么 b 项这个应该是什么？在一百二十度， 体向就在什么 b 向一百二十度后面，那么这样 a 向的电量就比比向什么超前了一百二十度，那么 a 向还比体向超前，超前了二百四十度。 那么从我们的这个正选拨的图形上我们可以看到啊，我们是为了讲解原理，所以说我们不考虑他的任意位置，只考虑什么一个特定的位置。电影分析和讲解， 那么在这里交流电是从零点开始的，零度开始， a 项是从零度开始的，我们这个俊谱代表什么？ 电压的斧子，传播的交流电压的斧子。 um 啊，叫什么横幅代表什么？我们的传递的正选拨的 周期，或者叫什么香味点啊，或者模拟笋尖的香味去这样理解。 那么既然我们翻过来变 a 项 b， b 项超前一百二十度啊，我们看一下， a 项比 b 项超前一百二度，那么 a 项从零开始，那么 b 项应该啊超前了，他在前面，他在后面，超前了一百二十度， 那么笔下又比喜象超前一百度，笔下啊，这是笔下又笔，那么他要比喜象，这是喜象超前一百二度， a 象就会比喜象超前短 二百四十度，它是这样一个概念，那么也就是说我们发现 在一个理想的从零度开始的旋转过程中， b 下和喜下 a 下三者之间的起始位置是不一样的， 也就是说发电机的转子起身点不一样，他们之间的关系是什么关系？就是假如 a 项从零度开始，那 b 项一定从从一百二十度开始，那么体现一定从什么从二百四十度开始， 那么根据我们甄选国变化的规律，那么在某一瞬间。

大家好，我是王公，在我们工作当中经常会碰到中性点接地这个概念，那么今天我们再聊一聊他来对于中性点接地方式这个概念呢，他主要还是取决于变压器两侧电压的中性点接地方式， 他对这台香槟高压车来讲的话，他主要取决于上一级变压器十七五寸的中心点决定方式。 那对使清辅配网系统来讲的话，目前主要是采用了中线点步接地，中线点经下午线圈可经低电阻接地方式等三种。 那如果说采用中心底不接地方式的话，当这一下发生接地故障的时候，其他的两项电压就会升高到 性电压，而且他可以带故障短时间运行两小时，这样的话就大大提升了我们夜晚系统的一个供电可靠性，这是他的一大特点。 我们再看一下低压侧啊，低压侧呢，目前来讲主要还是采用了中心点直接接地的方式， 这边是 abc 三下，这个就是中线点 n 下，那在现场安装的时候，这个中线点就会拉一个接地电缆直接跟大地进行接地， 那这个是中心线按下他起什么作用呢？有两个作用，一个就是说他可以承载三项不平衡的电流，另外一个他如果跟三项其中任何一项搭配配合的话，可以给 单向负载提供二百二的点压。那我们再看一下下面这个呢，就是接地线 pe 线，那这个格式变压器时，还有低压时、高压时穴位的接地线是连接在一起， 所有设备燃气垫的外壳都是接到这个接地线上，然后实现了接地保护，那对于低压系统采用 记就中心点直接接地这个方式，他有一大特点，就是说当发生某一项单向接地故障的时候，他的接地电流是很大，这样的话就可以让开关跳闸啊，实现这个保护功能， 这也保证了人生的安全。那就是说我们的接地性，然后中心性再加上 abc 啊三项，就构成了整个低压系统的三项有限制。那最后呢，也留个问题给大家， 就是说我们的中心线跟 pe 线是否是要短接？如果说要短接，那么短接点应该在哪里合适呢？好，谢谢。

本集视频内容分享中性点运行方式他的基本概念，电力系统中性点外形接线的发电机或变压器。中性点运行方式共有三种， 一、中性点不接地运行方式。二、中性点经消弧线圈或大阻抗接地运行方式。这两种方式也属于小接地电流系统。三、中性点直接接地或经小阻抗接地运行方式。我们也可以说是大接地电流系统 中性点运行方式。分析中性点运行方式的目的，运行方式不同会影响运行的可靠性，设备的绝缘、通信的干扰、祭奠保护等。 大电流接地系统最长采用的中性点直接接地方式，发生单相接地时，中性点电位接近为零，对地电压接近位向电压，这是流过的短路电流非常的大。 他也是有优点的，他的优点，一、降低电网对地绝缘，节省造价。二、不外加设备即可消浮。缺点一， 一、供电可靠性降低，改进安装自动重合闸装置加备用电源。二、短路电流很大。改进，中性点轻便，抗拒接地景部分中性点接地。 由于可明显降低绝缘部分造价。 目前我国一百一十千伏及以上电网普遍采用中性点直接接地方式。在三百八十二百二十伏低压配电系统也常采用这种方式，是为防止单箱接地时非故障箱出现超过二百五十伏的对地电压，危及人生的安全。 中性点运行方式小接地电流系统采用最多的方式，一、中性点不接地系统。二、中性点经消弧线圈接地系统。 中性点不接地系统。为了方便分析，我们假设以下条件，一、三项系统对称及电源中性点的电位为零。二、对地分散电容用集中电容表示， 线尖电容不予考虑。三、假设三项系统完全对称，则复刻电流对称。四、各相对地电容相等且都为 c， 则对地附加电容电流对称。五、中信点电位为零。 中性点运行方式，这是他正常运行情况的示意图， 发生异常运行情况时，发生单向接地故障，故障向地压降为零，非故障向地压上升为根号三倍对地电流是正常运行的单相对地电容电流的三倍。 结论，绝缘水平按线电压设计，三项系统仍然对称，可以继续 运行两小时。因存在接地溶性电流，或在接地点有电伏， 中性点经消弧线圈接地系统为什么要采用中性点经消弧线圈接地？在中性点不接地系统中，当接地电流超过规定时， 三至十千伏系统接地电流大于或等于三十安时，二十至三十五千伏系统接地电流大于或等于十安时，线路上会产生间歇性的电弧，引起湖光或电压。因此必须采用经销胡建圈接地的措施来减小接地电流。新密电弧 珊瑚线圈在结构上有什么特点呢？珊瑚线圈实际上是一种具有铁芯的可调电感线圈， 其电阻很小，感抗很大，集铁心柱有很多间隙，以避免此饱和，使消弧线捐有一个稳定的电抗值。 中性点运行方式，中性点经消弧线圈接地，他发生单向接地故障时，故障向地压降为零，非故障向地压上升为根号三倍。 中信点经销湖线捐接地的系统发生单相接地库障时，与中信点不接地的系统中发生单相接地库障时一样，接地相对的电压为零， 非故障相对的电压升高根号三倍。由于相见电压没有改变，因此三项设备人可以照常运行，但也不能长期运行，必须装着 单相接地保护或局员监视装置，在干相接地时给予报警信号或指示，运行值班人员应及时采取措施查找和消除故障，如可能时将重要负荷转移到备用线路上。 根据萧湖线圈的电杆电流对接地电容电流补偿程度不同，有三种补偿方式，全补偿、欠补偿以及过补偿。 中性点运行方式的应用范围，一、宫殿的可靠性经消弧线圈接地大于不接地，大于直接接地。 二、过电压与绝缘水平大接地向电压小接地线电压。三、对通讯与信号系统的干扰程度，大接地电流 流大，干扰大小，接地电流小，干扰小。四、应用范围，一百一十千伏及以上采用中信点直接接地。 三十五至六十六千伏，电流小于十安时采用中性点，不接地电流大于十安时，中性点经消弧线圈接地三至十千伏，电流小于三十安采用中性点，不接地电流大于十安 采用中性点经消弧线圈接地方式，一千伏级以下采用中性点直接接地方式。内容以上仅供学习参考。

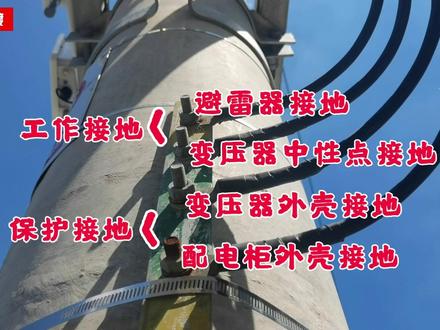

变压器台架为什么要采取四位一体的集中接地方式呢？我们看这里有四根接地线，四根线依次集中的接在了接地扁缸上， 最下面这根接地线是接在配电柜的金属外壳上面的，这根接地线是这面配电柜外壳的一根保护接地线。 网上第二根我们看是与变压器底座金属外壳相连接的，它的功能与配电柜的那一根接地线相同，它自然是变压器金属外壳的保护接地线。 以上的这两个跟接地线，他发挥的作用均是防止设备金属外壳突然带电而射，将设备的金属外壳与大地相连，设备的电位就与大地的电位相同，均处于零电位。 当然，站立在大地上接触此设备的时候，即便是设备带电，因为有这个接地线的存在，也能够防止造成触电伤害，所以说它发挥的是一个保护的作用，均属于保护接地的范畴。 往上数第三根接地线是接在了变压器外壳的顶端，这根线是与变压器低压侧四根出线其中的一根相连接的，他们连接后共同接在了变压器低压套管引出线上， 这根引出线引自变压器的中性点，因此这根线叫做中性线。中性线经这根接地线接地之后，电位变为零， 俗称零线，我们一般称这根接地线为工作接地线，它属于系统接地。最顶上的这第四根接地线是与变压器台架上方的这三个宝塔状的设备相连接， 这三个宝塔状的设备是十千伏的避雷器，避雷器要确保发挥其防雷的作用，必须将其下接点进行接地，才能确保避雷器的可靠稳定运行。 这根接地线有的人称作防雷接地，但是从他发挥的作用来看，如果没有这根接地线，避雷器就不能够正常运行。这根接地线的存在是为了保障避雷器正常运行的，应该也属于工作接地的范畴。 所以说这个变压器台架四位一体的集中接地方式，自下而上依次是配电柜的保护接地线、变压器的保护接地线、变压器中性点的工作接地线、十千伏避雷器的工作接地线。 变压器台架并不会像主变压器那样每一个接地点均采取分别接地的方式，而是采取这种四维 体的集中接地方式。究其原因，一是这种户外的变压器台架电压等级普遍不高，如果发生类似的单向接地等故障之时，所产生的故障电流所带来的对于设备本体或者是外部环境的危害相对于高电压等级的变压器来说要小。 二是这种紧凑的变压器台架虽然看上去非常的简单，但是麻雀虽小，五脏俱全， 他也会像配电站一样具备具有转换电压的变压器、配出电能的配电柜、进行无功补偿的电容器、进行电能剂量的电能表、防止雷电危害的避雷器等设备。 这些设备也是需要按照标准开展诸如接地等各种电器防护的。而这个变压器台架是为了节约用地而设计出来， 因其结构紧凑、占地少而在室外得到了广泛推广应用。正是因为这种变压器台架所使用的环境，决定了这种结构的变压器安装必须在方方面面均要考虑到结构紧凑，安装方便，所以这种四位一体的集中接地方式应运而生， 它既美观实用，又能够达到最基本的防护功能，所以被广泛采用。关注左岸度，分享有用的电工知识，谢谢观看。
