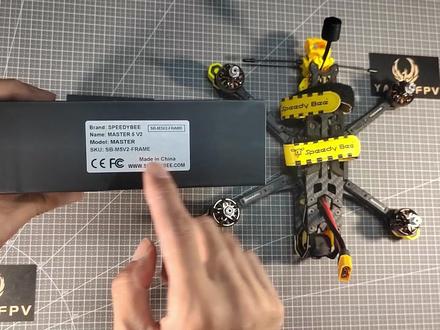

马斯特五这个机架又升级了，现在最新的是 vr， 他都升级了什么？解决了什么问题？这期视频看一下，他其实就是前段时间这个 vr 套机用的机架， 先把它组装起来，组装过程中他的结构就看得很清楚了。打开盒子，一张说明书写的很详细，先打开第一层，他也是用的这种分层的隔离式的包装。 这是底板和保护垫，这里是三 d 打印的镜头支架，上面标了左右，再往下一层。这是 led 灯的接线图， 就是这两个灯板，也是机架的侧板。这个灯在上期视频给大家看了，可以编程。这是机臂脚垫，这是一包 led 保护过耳， 一大堆螺丝都标了型号。这是废塔排线和竖线挂都写的很清楚。这是螺柱、 bb 响和电线，这些是打印件，相机制作， gps 图传接收机这些 制作。这是电池防滑贴，两个电池绑带，一包相机制作的螺丝螺母。这是飞塔安装座，这个这次升级成了更硬的材质，其中这个白色的是最硬的， 但是他们应该还是硅胶的。这是 cnc 镜头支架，没什么变化，这是欧三的 cnc 金属散热片。机头保护键和机头顶盖还是老样子，这是机臂和电机出现关，一共四吨，这样把它们放到一起，可以看出来两长两短。它是 dc 结构的机架， 这是机架顶板，老样子，一共就是这些东西配件比较多，下面开始安装。首先把四个 gb 对准底座的四个角摆上去，四个 gb 这样互相交叠放上去，前面两个是短的，后边两个是长的，然后把底板后半部分盖上来，亚马罗姆朝上，用 mc 三乘十一的螺丝拧在两边，这样就夹住击毙了。这边是机头方向，再拿出机头支架，这两个镜头侧板是打印的，给欧三镜头减震用。 用 m 二乘三的螺丝把它拧到 cnc 支架上，注意左右上面都标了。然后把顶板用 m 三乘五的螺丝拧上去，这样这个机头就组装完成了。再拿出尾部天线制作，还有压花螺柱和自宫螺丝，把它们拧到一起去，把螺柱套进去，这是天线制作，也套上去， 天线装好以后，把这个圈套上，就能把天线夹紧了。这个安装还是比较麻烦的，这写了支持幺八幺的 gps。 然后把电容和 bb 响制作放到机头这里，用 m 二乘八的自贡螺丝拧在底板上，用来固定电容和 bb 箱。拿出刚组装好的机头， 把机头保护键和它拧到一起，再拿出两个 m 三乘十四的螺丝，拧到机臂的前两个孔位，它是拧进 cnc 金属支架里的，这样组装好。用两个 m 三乘六的螺丝把尾部天线座给拧上去， 是接收机的安装座，用子宫螺丝拧在底板尾部，再拿出两个 m 三乘十四的螺丝拧在后极臂的两个孔位，然后把两个螺柱拧到这两个螺丝上去，这个侧板后面套在螺柱上，前面用两个 m 二乘四的螺丝拧到 cnc 支架侧面，这样就把飞塔给包起来了。 然后把顶板放上来，用 m 三乘六的螺丝拧紧，贴上电池防滑贴，装上机壁脚垫。如果想装相机制作的话，还要把原来的螺丝拧掉，然后换上更长的螺丝拧在机头。装好以后把相机螺丝拧上去，电机 电竖线管我一般不用，所以我不装了。这是欧三的散热片，放到机尾的底板上，装上去以后和底板是一个平面，和欧三是完全接触的，不像之前中间开了个走线的凹槽，这样更利于散热。 这里是安装欧三的孔位，这里改进了一些欧三图传往前移了，而且机身改短了，这样我们就可以直接用原厂的同轴线，不用再给欧三换更长的同轴线了。 这个机架是卤不到浆液的，从底部可以看出来，前面两个机壁是向后展开的，它是一个 dc 型的机架，但是它是最接近宽察的 dc 型机架。下面看下参数，机架净重一百八十三点三克， 轴距大概是二百二十六毫米，前击臂五点零二毫米厚，后击臂五毫米厚，顶板二点五三毫米厚，底板二点零八 毫米厚，上下板间距大概是二十三点二九毫米。他的菲塔是软连接的设计，这个菲塔安装座这次升级成了更硬的材质， 因为之前太软，可能会让个别的飞控工作异常。刚开始我装的是 b f 飞控，用默认参数飞没有什么问题，但是前两天我装了阿尔法固检的飞控，用默认参数飞就会让电机异常发烫，阿尔法飞控还要针对这种软连接的方式调整参数才行。 所以这个 vr 版本又把这个菲塔安装座加强了硬度，但具体有没有解决这个问题，我还需要再去测试才知道。 这个机架的电源可以前出也可以后出，如果装欧三图传的话，我建议电源前出，这样可以让后面的空间不那么挤。好了，这个机架就是这样，比之前第一代优化了很多。你觉得这个机架怎么样呢？欢迎投 我们下期视频，再见。

这期视频来给大家开箱测评，这叫 speedy bee master 五的升级版 master 五 vr 可以看到呢，它的包装还是比较严实的， 拿出来呢是这么多东西。这顶上呢，就是这个中英双语的说明书，比较厚实，挺多页的，看起来还是挺详细的，然后呢还附送了这个一的安装说明指引，还是比较走心的。来看一下这边，上顶板，防滑垫，金币四根，两长两短， 电机线，极限管，上底板，下底板，机头顶盖，卧槽散热，四个脚垫，一溜螺丝， bb 响， led 灯光保护管，这个是第一次见啊， 怎么用菲塔排线铝住相机螺丝，然后这次呢，他的菲塔底座是升级了印度的，好像说是之前的太软了。接头铝住一堆打印件， o 三的模拟的 格座，底座，前唇节油机固定座，电容固定座，这个是 gps 固定座，这个环是套住这上面的，然后两片摄像头的固定片打印的，不然会不会有点软，应该有点减震的作用。还有就是这个尼龙打印的吧， 内嵌了 led 的侧板，装上效果应该是比较骚气的，他甚至还用塑料胶带贴了一下，虽然说有点草出来，但是有点贴心。还有这个打印件的质量， 呃，不算特别理想，这个打印机的质量有待提高。 然后就是两根绑带，这么多东西开装，首先拿出上底板，然后把这个底座扣到上底板这个印里，然后就可以把几笔这样子卡在上面，可以看到他四个几笔是这样子嵌在一起的。然后呢再拿出下底板盖在上面，用 m 三乘十一的城头螺丝给他锁紧。 这边呢我采的是白色的这个制制作，呃，这个是五十安的硬度，这个是八成的硬度，我怕软了会有问题，所以用硬一点的。 那么装好之后呢，就是这样的了，现在呢是只把他的两个螺丝孔位给定住，并没有上紧了，提供水平方向的摩擦力。这个时候呢去掰会发现他其实是有一点框亮的，还是得上紧之后 他才能紧住，因为不是那种靠四个肌壁跟中间去挤压来紧住的一个结构。 现在呢就是已经装完了，可以感受到这个支架的设计呢，其实还算是比较用心的，但是呢由于他的小设计比较多，所以他的装机并不能算的上是方便，而且他的配件很多，但是呢他给的 解释很清楚，每个地方用在哪里都写的很清楚，并不会出现太大的困难。但是呢，他的螺丝并不是常规型号，有一半都是平时我们背着背不到的，所以说 如果碰到地板小精灵的话可能就会比较难受，他的所有螺丝送的话都是有多送一颗，但是只有这一颗，所以只要丢了一颗以上，嗯，这个装不起来，再去买螺丝就会有点难受。从 镜头支架到电容以及 bb 响的底座，到接收机底座到 gps 的固定，以及他这个侧板的固定，都是通过小螺丝来固定的。可以感受到他确实是比较用心的，对于花费来说呢，这些全都是花里胡哨的东西，但是对于一台拍摄支架来说，这些设计确实是比较走心的，包括他 怕我们建楼刮花底板，甚至还配了一个保护垫可以贴在这个底板，确实第一次建， 比较贴近菲亚。这个机架呢，虽然同样也是机臂两长两短的一个 dc 结构，但是呢，他并不像传统的 dc 结构那么明显，他现在看着更像是介于宽 x 跟 dc 之间的一个，照官方的说法，这个叫 vdc 结构， 但是呢，他装 o 三去画面指出同样是录不到展页的，那么这样的一个更接近于 x 的结构呢，理论上来说 他会更加的好调好飞，那么这样呢，就更利于我们的拍摄。同样呢，比尔针对欧三，他是把欧三的孔位迁移了，这样的话他更贴近于前面他的同轴线，你直接用原装同轴线他就够长，像之前的话是需要更换同轴线才能使用。然后呢，他的散热片现在也是更贴合碳板， 能更好的贴合去散热。那么以上呢，就是我对这个机甲开箱组装下来的一些感受，现在唯一担心的就是这个摄像头的侧板 tpo 打的感觉有点软，不知道会不会有影响。还有就是这个打印机的质量，我最后再吐槽一句，真的 可以提升一下这个打印机的质量，实在有点掉这架飞机的排面，但是呢，一个机架他到底好不好，我们得飞了才知道。这期视频给大家 装置在八十五 vr， 采用的是牛创 h 七四三七十安的一个飞塔，然后黑暗接收机 bc 幺八幺， gps 黑鸟 b 三一千九百七十五匹配的一个电机， 同样是这个黑金配色，跟这个机子还是比较搭的，配一个欧尚图传开装， 为了测评这个支架，我苦苦寻找了一个多月的装机搭子，终于碰到一个粉丝，他刚好需要这个支架，好家伙，一上来就搞顶配，奢侈 加粗了一下呢，大概就是这个样子。这个线有点乱，电条呢，藏的是倒装，然后电源线从前面走着出，这样是比较合适的。这个支架的费塔罗 他居然是直接靠底下这个键的摩擦力来把它固定的，他不是通过螺母把它锁死在支架上的，这种的话这种固定我会有点慌，但是现在感觉好像有问题不大。 嗯，至于说炸机的时候这个电夹会不会碰到这个的话，他底下是有排插口的，下来的话挨是挨不着的，然后我电容是焊在这， 有的人撑着他也不会挨到，所以不用担心这些短路的问题。 bb 响呢，他这个槽是这样开的，我看了一下这空着下去，我老觉得他会被甩出去， 有点心慌。然后他这个机头的固定他是没有配螺丝的，用欧三的原装的螺丝，但是吧，有一个问题，欧三呢，他这个里面的槽只能拧，拧进去两毫米，这个螺丝呢是 四毫米的，然后打印件他配的是一个两毫米的。那这样的话呢，就会造成一个情况，就是如果你的螺丝他有点误差的话，他就会拧不紧，你看我这个就是拧不紧，他会有点滑动。正常来说 赵老板的说法，他是刚好能领上磁场力，然后掰着有一点阻力，但是也不会晃动，我这样的话到时候分享看看吧，感觉不太靠谱，到时候换短点螺丝。呃。 至于这个同轴线的长度，虽然说现在是不用换线了，但是说也是有点紧张的，毕竟他不露甲吗，还是伸的比较长。 然后把他这个欧三建议建议就是 dji 那面朝下，这样的话呢，这个同桌线从电条上面走，不从下面走，这样的话这个线就不会扯着，因为你如果从下面走的话，这个线呢， 长度就有点紧张了，还是会扯着摄像头这个键得从上面走。大概吧，就是这个样子，让给他焊起来， 焊好之后呢，就是这个样子的，但是装下来现在发现一个问题，就是说这个机架他不光鸡头软，非他软，他连碳板都是软的。之前说这样子没固定的时候白酒有矿量，现在固定好了肯定是没有的，但是他这个方向， 他的碳板感觉很软，包括他的屁股这层板也很软，都是能掰的动的啊，不知道为什么会这么软。 飞控也焊接上呢，就是这个样子的了。那么这个时候有一个问题，就是这个侧板，这个飞控轴一转 a d 焊盘该怎么办呢？呃，搞了个这玩意，一个九 p 的插口，这样的话可以直接把两 led 并在一起插上去，怼到上面。 ok， 装好之后呢，现在就长这样。嗯，长得还行。然后它的单机重量是瞅一眼 四百三十克，然后他用的是大黄狗一三八零的电池，待会就用这个电池给他调六六幺，再带个绑带。 六六七正好是默认瑞特不错，差点六六六。这个重量呢，其实已经算是偏重了，如果要上狗座底座挂个犬狗，再加上讲页的话，起码得有个八百二十克，那就跟曼塔差不多了。 嗯，毕竟他有 cnc 嘛，整体也没有特别轻，然后大屁股长脖子，这个重量也没办法飞起来吧。 啊啊啊啊。 这两星期呢我这边泰州市都在刮台风，刚室内稍微旋停示威了一下。呃下来电机温温热，然后来看一下他的滤波，这是他的出手噪音情况比我想象的要好， 看着没什么问题，然后看一下滤之后的滤之后的话它就比较干净了，算是比较正常的。嗯，开了双向低效台 pm 滤波基本来说正常装起来的机子你开跟 pm 就已经算是能凑合飞了。然后这是它默认的 p i d 啊，看着还行，滑胯稍微凑调一下就好了，整体状态比我想象的要好。然后等台风走了出去试飞一下看看户外飞的怎么样。 ok 现在已经来到了室外，然后先用默认 pid 飞一点看看情况怎么样。 室外飞行的表现呢就没室内那么理想啊。电机大概有个五十来度，然后画面的话也是比较洗的，飞着也有一点飘。来看一下 pid 长这样然后我们现在来粗调一下看看。同样也是调了两块电池下来呢。这个机架并没有传统的化肥机架那么好调，当然了跟我技术不好有关系。呃 大概呢就是这个样子。呃还是不是很理想然后再试飞一下看看。 put your fucking hands up 啊啊。 通过 dvr 呢可以看出这调完的飞行状态虽然说是比末日好了一些，但还是有点虚假。 这支架吧不适合我。还有就是虽然说他看不到彩页，但是我摄像头装在中间这个空位他还是看得到这个 cnc 的铝件我开的是广角，然后必须得装在前面这个他才能完全看不见，两边大概就是这样。嗯， 设计整体还行，就是怎么说呢？看各自喜好吧。那么本期测评到此结束。
