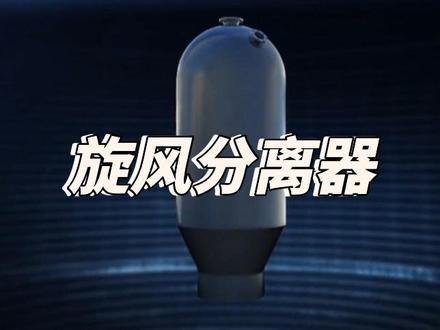

旋风分离器是催化液、化妆智能量回收系统的关键设备，主要起回收催化剂、吸粉、保护烟机长周期运行的作用。 国内三旋的结构形式主要有多管立式和多管卧室，下面以多管立式为例进行具体介绍。 旋风分离器主要有进气口管膨胀结、排气口 掉头、上隔板、下隔板分离、单管科体 合材陈口组成历史多冠旋风分离器上下隔半均为凸面向上的球形曲面 发酵桶分隔升级气式进气式和集尘式 烟气进料后进入进气室，形成一个相对高压区域，此烟气的压力同时作用于上隔板和下隔板的凸面，使上隔板受内压，下隔板受外压。 立管式分离单管安装在上下隔板上，有导向叶片分离管、生气管， 气体从排气管 与分离管之间的环形空间通过倒墙器使气体在分离管内高速旋转，靠离心力使固体颗粒分离 寒尘温气精进气口进入旋风分离器后精分离、单管分离。单管分离后，净化气体从顶部生气管进入及气室，经排气口排出。 粉尘由下部灰豆进入，集成时靠重力从底部排出。

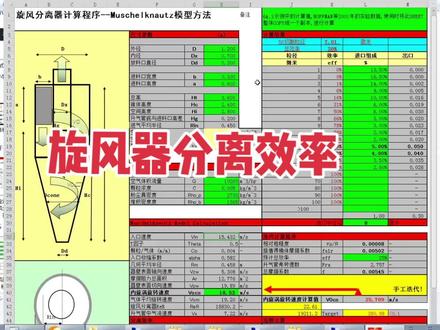

旋风器设计，我们前面说过旋风器的设计呢，先根据他的啊风量和这个旋风器的路口的流速，先计算出这个旋风器的同体直径，然后再根据旋风器的同体直径，在 按你选型的那一种类型的旋风器的这个尺寸比例去推算出各个部分的尺寸。 那计算出来旋风器他到底分离效率怎么样呢？那我们也不太清楚，我们只知道旋风器入口风速越大，他分离效率越高，但是我们他具体分离效率有多少，对你那个工况条件，你那个他的分离效率有多少，这个是不太清楚，那如果我们 那要计算出他分离效率，或者说计算出他分离效率以后不满意，我们要调整，怎么来调整啊？每一个部分怎么 尺寸调整以后他对他的这个效率是提高还是怎么样？那这个要有一个直观的计算，我们看一下这个就可以用这个计算表 选用分离器计算程序，就是说我们前面说过假如这个公共条件，这个这个计算表，我们看一下怎么使用啊？先说一下这怎么使用，首先绿色的部分是自己输入的，绿色的单元格是自己输入的 啊，像这一个部分是旋风器的一个情况，你设计出来这个旋风器的尺寸这个代号，把它输入这个数据进去，然后这个是空气的条件，然后这个是啊，气流就是你这个啊气体情况有多少多少分量啊，浓度啊， 反弹增密度是吧？这些参数输入进去，然后这边是重计算结果，这个单元格是需要别带的时候，这个速度的一个 数据是绿色的，需要输入，那么这个分离效率，他计算出来这个分离效率，然后这边是粉尘那个情况，就你公放条件，你这个里面粉尘，每一种滤镜的粉尘占总的粉尘里面的占比是多少？就这个滤镜分布啊， 可以根据你的具体情况，实际情况去输入这个每一种历经占比是多少输入，然后这边是迭代， 需要迭代的一些东西，后面我们再说具体使用，然后这个是压降的计算，计算出来这个啊 压力损失是多少，那我们看一下怎么使用。首先我们把这个旋风器，我们设计好的旋风器的尺寸输入进去，然后这个是流量情况，现在我们就啊不动它，然后看一下它路口的风速是十五 五秒，然后他计算出一个这个预计的一个效率是百分之三十，现在是预计，然后具体的分离效率还要迭代，迭代以后才是真实的数据，现在是预计的效率是百分之三十。首先那我们现在就要迭代 这些，因为这个很多参数都自动介绍出来，所以我们现在要迭代百分之三十，先把这个预计的效率分输入输入进去三十，然后 注意看这里这个数据要小于零点一就是正确的。如果这个是大于零点一，像现在是大，那我们就要叠大，看这怎么叠大，把这一个数据输入到这个单元格里面。 好，现在是二十五点六六啊，输入二十五点六六啊，回车啊， 就迭代了，迭代了一次他还是大于零点一，那这个不行，那我们需要再次迭代二十五点六五九，再次输入二十五点六五九 回车。好，这个时候他就小于零点一了，那这个迭代就完成。那我们看一下他具体的这个分离效率是百分之四十二，然后他这个五十七个滤镜，是啊，五微米， 也就是他这个分离效率是百分之四十二，这个这个是实际的分离效率。然后这边自动介绍出一个这个 压力损失，总的压力损失是一千一百六十帕。那这个对你这个设计是有一个指导作用，因为你这个首先你的工况条件，你这个历经 分布是不变的，对吧？气流情况是不变的，那假如是这个时候你要提高他的分离效率，那你就要对这个旋风器的尺寸做出改变，现在我们试一下把旋风器的尺寸做出改变以后，对他分离效率有没有影响。好， 现在我们以前说过路口流速越快，他的分离效率越高，是吧？他在同体里面转圈的速度越快，他的离心力越大，他的分离效率越高。现在我们试一下 提高他路口流速，那就是要缩小他的直径，让他流速变快。那我们试一下假如他的外径我们现在变为。好，为了让这个这个啊变化变直观，我们变化稍微大一点 直径，假如零点我们就改成零点九九百，然后其他尺寸我们按照比例去推算， 然后后面如果你有兴趣，也可以单个的比例去啊，改变以后单个尺寸改变以后去看他的变化。好，现在我们打约按比例来， 按比例来计算一下内径，这个是零点六 d， 一般的这个排气筒的直径零点六 d 六，零点四五六六九，四十六九五十四，零点五， 下来靠自己 零点二五，热和宽度，这个是零点四五，这个是零点二， 这个高度 我现在是大院，那他这个比例来 种的高度二点七五，最低高度， 这个空间高度，注意这个空间高度。 hi， 他 hi 是指这个排气管底部到这个下料口的这个高度。是假如说是啊，良民 好，可以了，现在这个旋风器的尺寸我们已经修改了，其他部分因为都是根据实际情况来的，所以这个不需要修改。那我们看一下这个旋风器到底有没有变化。最后直接参数，首先他的路口速度现在变为二十八米每秒， 也就是说路口流速变急了，那么同体类的速度也是变得更快。那么看一下它，预计它的总效率是百分之三十六，那是有一点提高的，那我们要迭代看一下它具体情况，预计总效率现在是百分之三十六，速度 五六三十六。然后再迭代看一下他这个结果，现在这个数据大于零点一，那我们就迭代四十七点四一啊，速度四十七点四 四一啊，回车啊，那他现在还是大一点点一，我们需要再次迭代，有四十七点三八，四十七点三八 推车。好，那这个时候他已经就小于零点一了，就迭代就完成。那我们看一下他的这个啊，这个效率 刚才是百分之三十一，那现在这个啊，就是说旋风器做小了以后，那这个效率是有提升的，现在效率是百分之五十九， 然后他对每一种逆境的这个粉尘的这个分离效率 这边也有，所以如果你跟前面有记录的话，可以跟前面对比一下，对，每一种逆境他提高有多少可以对比，然后他这边总的压力损失是四千一百二十多帕，那这个阻力上身就非常的明显，对吧？刚才是应该是一千多帕吧， 是吧？所以做设计的时候一定要注意，如果你阻力这么大的话，那么这个工号就也会升高， 所以这个啊，各个部分尺寸怎么？如果你对其他的尺寸你想修改一下，去再试一下他，这个也可以去试的，好比说这个椎体高度增加椎体高度，是吧？假如说这个是一点五，角度变成二点五米二点五， 也可以去看一下他最后他的变化，他分离效率现在是百分之五十九啊，我们再迭代看一下，现在要迭代他才会出一个真实的数据。 十九，这个是预计的分离效率五十九，那我们再别贷，现在是十八点，然后我们四十八点二五七，四十八点二五七回车， 好，就小于这个，这个啊，零点一了。那我们看一下分离效率，反正就是也就是说椎体高度增加，他的分离效率是有上升一个点的，是吧？ 上升不明显，但是也是有上升的，所以这个对你验证你的设计，或者说对你设计的一个指导 是很有帮助的。这个表哥啊，有兴趣可以自己去啊，试着去算一下这个表哥。

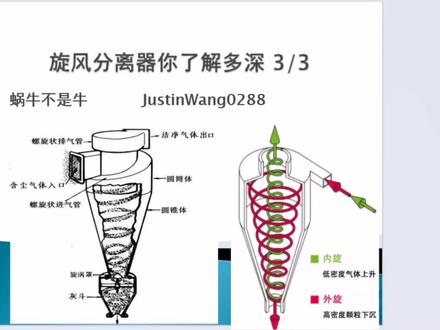

你知道什么是旋风分离器吗？你知道怎么选型和聚散吗？大家好，我是蜗牛，不是牛，今天给大家讲一个工业中应用非常广泛的一个分离设备，旋风分离器 像分离器呢，在净化设备中呢，应用非常广泛，但是呢，这里边涉及到很多选型方面的知识，又非常有用，所以说又不容易掌握。 今天呢，有必要再带大家一块呃去理解一下，深入的了解一下这个项目分离器到底怎么选型，怎么呃怎么去计算。 首先呢，我们介绍一下本节课需要探讨的几个问题，一个是旋风分离器的一个定义，工作原理还有分类啊，另一个是旋风分离器的优缺点，还有旋风分离器的一个计算和选型啊。最后一个就是 设计中呢最常用的一个名词解释， 我们看一个定义，就是旋风威力器呢，又叫沙克龙除尘器，当然呢，这个沙克龙除尘器它是英文名 cyclone dust collector 的一个速 一个音仪。旋风利器呢，它的原理就是靠高速的流体自身旋转所产生的离心力从气流中的分离出成立的设备，就是我们呃这个设备从入口然后旋转，气体旋转的过程中呢，会呃形成一个呃离心力，这样的话， 干净的气体就是从这个出口流出啊。陈粒呢，就是在这个灰斗处落下来宣布威力器的基本结构呢，就是如这个图纸 啊，主体上部呢，一般有圆筒形，就是这个是圆筒形啊，下部呢为圆锥形，这个下部是圆锥形啊，旋风喷一气是有进气管，排气管，圆筒体，圆锥体还有灰斗组成啊， 就是这些组成。我们看一个旋风冰机器的一个原理动态图。 serve different needs and which results from optimization functions such as maximize efficiency， minimize cost or minimize size combining statistic numerical optimization by changing the eight independent cyclone dimensions with the knowledge of particle acclamouration acs is able to design the perfect geometry for each case the color dots indicate the particulates to be collected and the blue arrow represents the flow of gas that leaves the equipment for dusts with tendency to agglomerate such as biomass or coal fly ash among others efficiency is maximized thanks to the clustering effect of particles in fact the cyclone doesn't see as many small particles， but clustered particles with bigger dimensions and thus easier to collect agglomeration increases with wide particle sized distributions long residents times in the cyclone and large inlets particle concentrations agglomeration is maximized with the new developed hurricane mk cyclones emissions can be under 15 percent of those of other cyclones being as low as 30 milligrams a normal cubic meter for many industrial processes。 好，刚才我们也看到了这个旋风喷气的那个气流的一个运送过程。我们刚再重新叙述一下它的工作原理，就是含尘气体呢，由圆筒型上部的切向啊长方形的一个入口进入筒体，就是这个 沿外臂呢，自上而下做螺旋运动，同时呢，颗粒在离心那里的作用下被甩向七臂，以气流分离，在重力的作用下，沿着七臂滑落到椎体底部， 去除了粉尘的气体达到椎体以后呢，他的气流转而向上，沿着轴心向上旋转，就是说干净的气体在 向上走的时候，也有一个轴心旋转的一个气流，最终呢，由顶部中央排气管排出。气体到达椎体后，为什么不进入灰头，而是沿着中心轴向上呢？ 在旋风分离器中呢，由于气流高速旋转，使中心轴的区域产生负压，在气流到达椎底以后呢，受到负压的吸力，再由中心轴呢向上排出。所以说当然呢，如果说呃，椎底 密封不好，使得气体就会在流入容器内的分离效果就会严重下降，所以说密封是一个很大的问题啊。当然呢，还有个问题，就是底部气体气流呢，旋转 上升的时候，如果说他的流速呃过快，就上升速度过大，使得呢已经沉下的颗粒重新被卷起来，也是影响悬浮分离器的效率的一个重要因素。好，我们这节讲到这里就结束了，我们佳节继续。

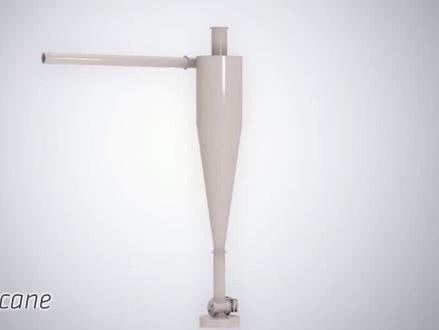

旋风分离器结构及工作原理是什么？旋风分离器由铜体、锥体及中心铜组成，七十五吨每小时循环硫化床锅炉采用。高温旋风分离器 是利用旋转的寒沉烟气所产生的离心力将颗粒从气流中分离出来的气固分离装置。从炉塘出口出来的寒沉烟气由筒体的侧面沿切线方向导入，烟气流速增加。 气流在圆通顶部沿中心线方向导入，烟气流速增加。气流在圆通顶部沿中心桶旋转向下，到达椎体的端点前反转向上，洁净烟气由中心桶排出旋风分离器。
