锐捷eg110g-p-v2 VLan教程

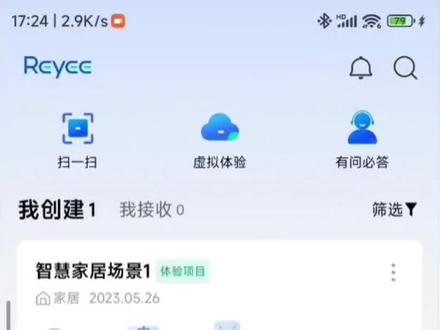

嗯，接下来我们再介绍一个划分的，一个一个网络当中如何划分微烂啊？划分微烂呢，很多人都天天听的特别熟，但真正操作过的人呢， 也没有多少觉得挺复杂的一个操作啊，我们看看用我们这一款来做这个围栏有多简单。 我们还是点开这个智能家具的一个项目，在下方高级，下方高级当中最下方有一个微烂划分啊，就是划分微烂，划分微烂以后呢，他在这个最上面啊，这是我们刚刚划分的几个嘛，然后添加业务网， 添加一个业务网络啊，添加有线业务网啊，我们打比方说要做一个视频监控，一个划分为难。好了，我们只能选择一个有线业务网， 选择有限业务网呢？那业务备注我们可以做一个叫视频监控，按我们视频监控的号段呢，是幺九二点，幺六八点啊，就说八零多八零点的吧， 我们其实为了 id 就叫个八零，加上的话为了方便记忆，他的 ip 地址也是默认，默认变成一个八零后段， 然后我们直接点下一步，下一步以后我们就在这个选择里边选择我们的网关啊，有交换机的话，交换机也可以选啊， 因为这个家具没有没有，没有交换机，只有网管，然后我们想要点一个确定，到时候我们就可以选择在空闲口上，哎，这个是接下联的一个散伙交换机啊，这个也是下了一个散伙交换机哎，这一个接了一个录像机，好了，我们直接点下 下发配置。那么这刚才选择这三个口呢，他就是一个啊，八零号段的一个独立围栏，他呢就是跟我们的访客网络、设备、主人网络等等都不在一个号段上，他呢也 加速这么大的数据量，他的广播率也不会影响到其他的数据传输，会拉慢其他网速的一个降低。

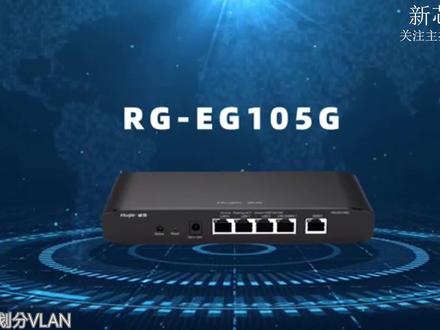

还有人不会划分 villain， 今天就给兄弟们讲一期详细教程，用到的路由器是锐捷 e g 幺零五 g 全千兆端口，支持双万口，今天暂时用不了双万口，主要还是讲一讲 villain 的划分。 先打开浏览器，输入幺九二点幺六八点幺幺零点幺路由器管理地址这里点击退出，确定退出， 进入 wive 手页，点击路由器看一下端口状态，烂口一设为幺九二点幺六八点二零点幺。烂口二设为幺九二点幺六八点五零点幺。烂口三设为幺九二点幺六八点幺零零点。 那么具体怎么实现呢？接下来看操作。点击路由器基本管理，点击靓女设置，在右边添加三个不同的 ip 段，第一个 ip 地址是幺九二点幺六八点 幺零零点幺。 villain id 是一百，点击确定，现在添加。第二个 ip 地址是幺九二点幺六八点二零点幺。 villain id 是二十，点击确定， 现在添加第三个 ip 地址是幺九二点幺六八点五零点幺。微蓝 id 是五十，点击确定。 改一下默认微量的备注，点击修改，在备注里面输入幺幺零，点击确定。好了， ip 添加完了，现在对每个端口进行绑定， 点击基本管理，点击端口 vlam， 首先第一个默认 vilam， 我们备注是幺幺零，那么端口零就默认 antag 端口一，点击步加入第二列端口，选择 antag 端口两点 基部加入端口三点基部加入端口二，第三列端口选择 untag 端口三，第四列选择 untag。 好了，配置完成，点击下面保存，等待路由器重启。 现在烂口零是幺九二点幺六八点幺幺零点幺网段，现在把网线插在路由器烂仪上，看一下 ip 地址是多少？双击已太网，看到 ip 是幺九二点幺六八点二零点幺网段，刷新一下界面， 此时是 len 口一上插着网线，现在把网线插在 len 二上，刷新一下网页，再来看一下 ip 是多少， 看到 ip 是幺九二点幺六八点五零点幺网段，现在把网线插在烂口三上，刷新一下网页， 再来看一下 ip 是多少。 看到 ip 是幺九二点幺六八点幺零零点幺网段，所有端口就划分好了，端口 vlam 对应不同场景，比如办公网络、内网监控、 ap 等等多种用户 告别网络 ip 不够，网络拥堵占留太大。本期就结束了，下期再见。拜拜。

路由器内网外网如何实现？内网的电脑不能连接外网使用，只能内部数据传输使用，而普通电脑能连接外网且能访问内网数据，这里用到的路由器就是锐捷企业路由器，那么这个该如何实现呢？ 接下来看操作。首先打开浏览器，输入路由器 ip 地址，点击配置，我现在电脑插在 len 口音上，传输速率是一千兆，也就是 egbps， 点击基本管理 len， 设置，添加一个网段，输入幺九二点幺六八点二零点幺 villain id 二十 dhcp 服务选择关闭，修改一下默认的 villa， 把 dhcp 关闭掉，改一下备注，当然也可以打开，这是针对企业网络，改成静态 ip 是最好的。 现在把电脑的本地 ip 设置为固定 ip 地址，输入对应的参数，点击确定，打开一下网页，看下能不能访问，能够访问。接下来改为内网 ip 地址， 看下能不能访问网页还是不能打开，证明内网是上不了外网。现在我们再连接一台笔记本做数据传输共享使用。把网线插在烂口二上笔记本，输入内网 ip 地址，打开磁盘地盘， 用这个文件，里面刚好也有文件在里面，点击右键属性，点击共享， 这里选择 everyone， 给他一个权限，选择图一些，点 机共享完成，然后关闭。我们打开网页看下能不能访问，访问不了证明这台是内网运行的机器。现在回到另外一台电脑，点击网络已经出现两台设备了，选择有共享文件家的计算机，双击，我们把文件复制出来， 改一下原文件的名称，这里就是输入一吧，再把复制出来的文件拖回共享文件家里面现在已经完成了内外网简单的调试了。

嗯，接下来我们再介绍一个划分的一个一个网络当中如何划分微烂啊？划分微烂呢，很多人都天天听的特别熟，但真正操作过的人呢，也没有多少觉得挺复杂的一个操作啊，我们看看用我们这一款来做这个微烂有多简单。 我们还是点开这个智能家具的一个项目，在下方高级，下方高级当中最下方有一个微烂划分啊，就是划分微烂， 划分危难以后呢，他在这个最上面啊，这是我们刚刚划分的几个嘛，然后添加业务网，添加一个业务网络，添加有线业务网啊，我们打比方说要做一个视频监控，一个划分利的啊，我们只能选择一个有线业务网， 选择有限业务网呢？那业务备注我们可以做一个叫视频监控，按我们视频监控的号段呢，是幺九八点，幺六八点，按说八零多，八零者 其实为了 id 就叫个八零，加上的话为了方便记忆，他的 ipg 也是默认默认变成一个八零好段，然后我们直接点下一步，下一步以后我们就在这个选择里边选择我们的网关啊，有交换机的话，交换机也可以选啊， 因为这个家具没有没有没有交换机，只有网关，然后我们想要点一个确定，到时候我们就可以选择在空闲口上，哎，这个是接下联的一个散伙交换机啊，这个也是下联一个散伙交换机，哎，这一个接了一个录像机，好了，我们再点下一步下发配置。那么这刚才选择的三个口呢？他就是一个 啊，八零号段的一个独立未来，他呢就是跟我们的访客网络、设备、主人网络等等都不在一个号段上，他呢也兼顾这么大的数据量，他的广播率也不会影响到其他的数据传输，会拉慢其他网速的一个降低。

今天继续 vlan 介入模式的分享，今天分享 trunk 模式， trunk 允许多个 vlan 的流量在同一条链路上转发， trunk 上可转发多个 vlan 的数据真， 通过数据针中的 tag 所包含的 vinid 字段指定流量归属，常用于交换机互联接口。当一个 trunk 端口收到数据针时，如果该数据针不包含 tag 信息，将打上端口的缺省 van 后进行交换转发。如果收到的数据真包含 tag 信息， 则判断该 trunk 端口是否允许该 vlan 的数据进入。如果可以，则转发，否则丢弃。当 trunk 端口发送数据真实，如果该数据真的 vlan id 在 trunk 的允许发送列表中，即遵循规则，当数据真的 tag 与端口的缺省 vlan 相同时，剥离太 发送。当数据真的 tag 与端口的缺省 vlan 不同时，直接发送。如果数据真的 vlan id 不在允许的发送列表中，则直接丢弃。锐捷的配置命令，先进入需要设置 trunk 的接口 switch port mode trunk 把接口设为 trunk 模式 switch port trunk native vlan 十、设置接口缺省 vlan 十 switch port trunk allowed vlano 设置允许所有 vlan 通过 具体允许 rank 根据实际情况修改。华为和 h 三 c 的命令基本一样，这里以华为为例，在接口模式 port link type trunk 把端口设为 trunk 模式 port trunk pivot vlan 十、设置端口默认 vlan 十 port trunk allow pass vlan 哦设置允许所有 vlan 通过 display this 检查配置是否成功。今天的分享就到这里，公老心只分享有用的线网知识。

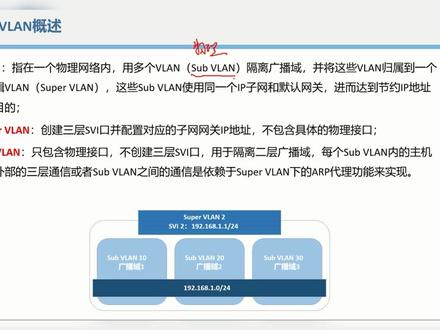

那么我们今天啊给大家来介绍的第一个知识点是关于这个微量的高级特性啊，那么我们先来看一下 supreme vine， 对吧？顾名思义叫做超级微烂啊，那么它的这个产生背景来看一下啊， 我们一般啊大家，我不知道大家有没有去呃，去操操作过这个酒店的这个网络啊，一般的你要知道啊，在宾馆酒店啊，或者说小区宽带接入的时候，对吧？我们这种运营商啊，和和高校共建的这种校园网，整这种用户密集度较高的地方， 我们可能需要有一些什么措施呢？就是二层隔离哈，我们之前讲的微量，如果说你是在同一个微量，在同一个广播域里里面，对吧？你是做不到所谓的二层隔离了，对吧？那这时候他想要你说，哎，有某些部分是二层隔离，对吧？但是呢，又有某些部分是三层 户房啊，就说虽然说我二层可以做到隔离，但是我三层还可以让他去户房啊，同时呢，有时候我们也不可能说像宾馆，对吧？你一般不可能说给每个房间 啊，去配置一个 ip 地址，对吧？我可能说，哎，给给某一块，对吧，去共用一个 ip 地址啊，或者说每个网段，对吧？同用同共用同一个网段啊，这样的话我就可以去节约我的这个 ip 地址，对啊，那么有人说，哎，我不理解是什么意思啊？好，那么我们一起来看一下啊，那么先来看一下 supervival 的概数啊， 说破微烂呢，它里面有两个概念，一个叫做纱布微烂啊，纱布微烂这个纱布微烂你可以把它列为什么？就是物理微烂 啊，就是实际存在的，在你社会上去就说，嗯，去配置了你这个用户，对吧？或者说你的这个终端属于哪一个微量的这种 物理微烂啊？用这个微烂它同样还可以用来隔离广播浴，对吧？但是我们会把这些物理微烂把它归属到一个逻辑微烂里面，这个逻辑微烂就叫做苏盆微烂啊，叫做超级微烂，对吧？啊？ 超级微烂，超级微烂，那他的这个作用肯定是比原先这个微烂的作用要更大一点，对吧？范围更大一点啊，那么大范围在哪？就是在这 我所有的下面这些物理微量，比如说我举个，我有个微量十，我有个微量二十，对吧？我有个微量三十，我这三个物理微量共用同一个 ip 子网和末日网关，也说大家同属于一个网段 啊，同属于一个网段，能了吧？啊？这样话就可以做到什么？我虽然说只有一个网段，但是我也可以去基于微量进行划分，能了吧？也可以基于微量划分 啊，从而达到节约 ip 地址的一个目的，明白吧？可能说我仅仅只有一个微辣啊，一个网端呀，对吧？我不想去配那么多网站，对吧？他觉得，哎，我这个这个网络，对吧？我不想用那么多网站，我太韵味，太烦了，我就想只要一个网站，你给我做到一些，对吧？相应的一些技术啊，我就是通过 superv 拉就可以去做 啊。那么要注意一下啊，苏泊维纳他的特点啊，他是不包含具体的物理接口的，也说这个苏泊维纳创建啊，只是在你交换机上面创建好 啊，只是给这个微量去配置 ip 地址，三层 svi 口就是我们所说的三层交换机，对吧？啊？你给三层交换机配网关的时候就用的是 svi 口啊，比如说我这个苏波微量只是给大家去配置网段，配置 ip 地址，对吧？我不会把它画到某一个具体的接口下面去， 也说不让他跟接口绑定，明白吧？而我们萨布韦兰，对吧？紫薇兰啊，就是我们他是跟物理接口绑定的，但是这个萨布韦兰他没有网断，他就说他不去 定义这个网断网关是多少？不去定义啊，就说你不需要去配，给他去配置三层的 svi 口，明白吧？ 啊？我会用这个稍微微烂，用来隔离二层广播浴，怎么隔离一个微烂一个广播浴，明白吧？虽然说他们是在同一个网段，但是他们还是两个广播浴，还是不互同的，明白吧？ 啊？然后呢？每个萨布微量之间那个主机与外部的这种三层通信，或者说，呃，这些子微量之间想出通信的话，依赖有什么依赖？就是我 supervi 下面的 airp 代理，我们在我们昨前天啊，第二天的时候给大家就讲过这个 airp， 对吧？ lp 里面啊，有两种比较特殊的 ap， 一个叫做无辜 ap， 对吧？是用来检测你这个 ip 地址冲突的啊，还有一个就是代理 ap 啊，是用来起到一个跟网关类似的一个作用，对吧？用来给你返回啊，这个二层的 d mark， 对吧？让你能够分装 啊，所以说那么这个 aip 代理的头发摸着是开启的啊，摸着是开启的，明白吧？啊？那么这张图就很明显啊，比如说我说，哎，我配置了一个 supervi 二，对吧？他的这个微量二，他的他的地址是幺九二零幺八零一零一杠二四 啊。然后呢？我把下面有微量十，微量二十，微量三十，都属于他的子微量，明白吧？都属于他的子微量，他们共享一个网段一一点零这个网段，也就是说这些微量的网关都是指向微量二的，这样话我可以实现什么操作？ 第一个我可以实现这三个微量之间啊，不互通，对吧？啊？同时我也可以实现这三个微量之间互通，因为我们这个代理 rpm 是开启的，你可以把它关闭掉，关闭的话这个三个微量之间就不互通了，明白吧？啊？所以说我们待会啊，可以通过一个实验来给大家来演示一下啊，快来点赞关注吧！

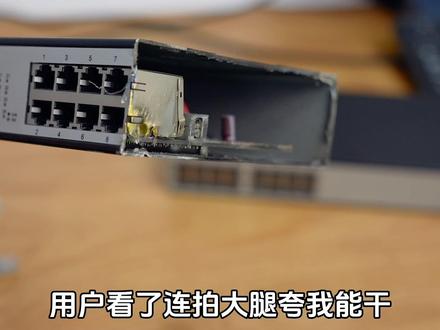

用户要求要让交换机的前十二个端口给监控用，后十二个端口给网络用。监控和网络之间要完全隔离，应该怎么做呢？有两种办法，第一种用角磨机， 按用户要求对交换机进行配置，监控用左边半拉，网络用右边半拉，实现物理层面的隔离。用户看了连拍大腿，夸我能干， 如果你没有搅磨机的话，就用第二种办法划分微烂。所谓微烂，顾名思义就是给交换机和端口之间架上一堵墙， 下面演示下操作步骤，进去交换机配置页面，更改工作模式。注意，这里的微烂隔离模式是指交换机所有端口都不能互相通讯，只能单个网口与最后四个网口单线通讯，显然这不是我们需要的，所以应该把模式改为管理模式。为了方便演示，我把网络 接在网络区，再找个摄像头接在监控区，这时候网络和监控之间是可以正常通讯的。进去交换机配置模式，点击未烂配置，新建未烂备注监控，勾选你需要分配给监控的网络端口，然后再点击微烂备注网络 前面十二个网口分配给监控，配置完成，就是这个样子。再看一下摄像头，已经拼不到搜索软件，也搜不到摄像头，我们把网络切换到监控端口，这时候是通的，切换回去，删除所有规则以后，交换机恢复成傻瓜交换机了。

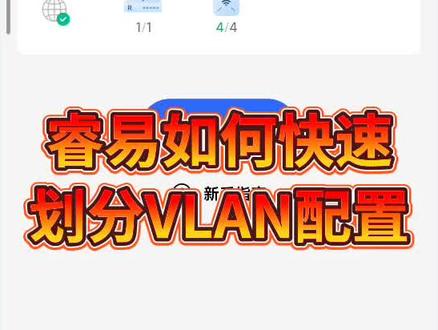

瑞杰的交换之微烂怎么划分？我们先把设备啊，电源线啊跟网线都接上，然后连上通网。首先下载一个瑞杰瑞艺的这个 app， 点击首次的话都需要注册啊，如果已经注册好了，我们点击快速添加连接 wifi 添加 已准备好，准备配置好，我们再点击网络往下拉，这边有个添加有线业务，划分有线微烂。 好，这边擦掉 二零的网段，然后我们选择这一个 poe 交换机端口选择，如果我们二号端口要改微烂 沙发配置 好下发成功，那我们后台看一下这台是不是幺六零的网断了。二号端口， 这个用电脑的。嗯，现在把二号端口接上，因为我二号端口刚刚配的是幺六零的网段。打开电脑，打开网络中心 本地连接，打开，我们看一下现在是不是幺六零的网段已经出来了。围栏环分你会了吗？

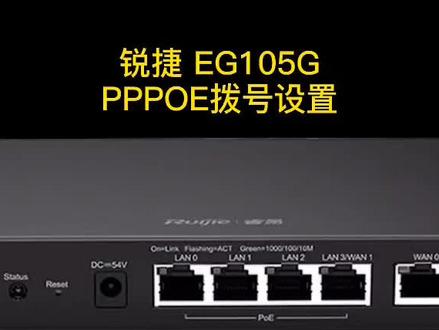

今天给大家介绍一下瑞杰的一款设备，一 g 幺零五 g 和宽带拨号上网设置方式， 连接好设备电源网站之后，打开我们的 wifi， 查看下设备网络 ip 地址，打开网络，选择更改适配器选项， 选择以太网点击状态， 在地图服务器后面可以看到我们的 网关地址， 打开浏览器，输入我们查询到的网关地址， 幺九二点幺六八点幺幺零点幺，跳转到设备的管理后台， 点击开始设置，设置好网络名称和管理密码。 上网方式，选择宽带上网，输入运营商给的拨号账号密码， 点击创建项目并链接网络就设置完成了。
