打开软件并出图中， 在生成图纸菜单栏中，我们可以看到生成平面这个功能，该功能可以在图纸变更或需要更改的时候，直接在软件中出图，操作简便，方便快捷。 我们这个视频主要讲解一下生成平面图板这个功能，我们现在已经导入一张图纸，图中已经画好注量版等构件，在并出图菜单栏当中， 当我们已经画好工程中修改后的图纸，点击生成平面这个功能，弹出生成平面图对话框，图纸的名称，颜色，模板生， 生成范围，施工段高度都可以任意选择，可以根据自己的实际情况生成想要的平面图，点击生成，看到提示选择插入点， 点击左键确认插入点，这样平面图就生成好了。如果需要输出图纸，点击菜单栏中输出图纸选择范围，那么输出图纸就可以单独生成， 这就是他所对应的一个操作以及他的一个方法。

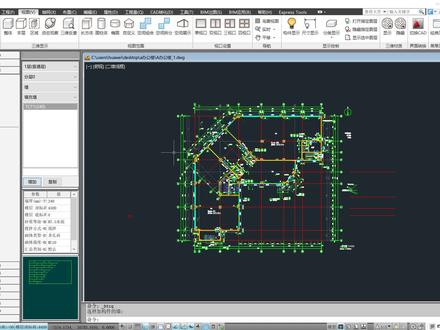

墙体下方的轴网线段，轴段口式不强，全部为批量生成墙体的命令 布填充体，填充墙需要在已经绘制好的墙体上进行布置，首先对填充墙的参数进行修改好之后，点击布填充体，选择我们已经绘制好的墙，那这个时候 cd 图层会阻挡我们的视线，所以将构件显示提取出来，将 cd 图层全部勾掉，这个时候就将 cd 图层全部隐藏掉了。选择要加构建的墙， 我以下方的 a 轴上的砖外墙二百后为例， 选择左键，选择这道墙，输入填充体离墙体起点的距离，所以软件会自动识别当前墙体两个端点。首先输入距离右侧端点的距离，除了输入实际的 准确距离之外呢，我们可以还手动的去点选 墙起点的起点的位置，那我现在输入一千回车，那么现在又切换到了另外一个端点， 输入一五零零回车。根据我们刚才输入的距离，两个端点的距离中体填充墙就已经布置好了。关于填充 通体卫生间厨房部分的塑混凝土防水墙，可以用填充墙来进行绘制 下方的形成外边此动，启动此命令后，软件会自动的寻找本层外墙的外边线。 点击行程外边之前，我们要将外墙的封闭性进行检查，除了手动的去查看封闭情况之外呢，软件还内置了本地的检查功能，在工程量下方合法性检查， 我们可以单独的勾选未封闭墙区域来进行检查当前位置，当前区域有没有未封闭的墙体区域，那在检查处理报告中呢，显示了三 区域为未封闭区域，直接双击他的报告信息，就会自动的定位到未封闭的具体位置，像这个位置呢，他是属于啊拉伸闭合，因为在画墙体的这个 墙的边线一定墙的中线一定要与墙的中线进行相交，会处于闭合状态，所以判断为拉伸闭合，直接点击下方的拉伸，软件会自动的处理， 然后第二个区域直接双击这个位置也是拉伸闭合。 第三个区域呢，是左上角这个区域， 点中这个墙，再点中另外一个墙中线与墙中线没有相交，这种属于倒角闭合，所以我们直接点击倒角闭合，软件会自动的处理， 我们将这个窗口关掉，重新检查一下未封闭墙区，当检查处理报告不会显示有问题了，那我们可以点击行程外边，点击行程外边， 软件会自动的识别外墙外边线， 将原来的黄色变成绿色边线，像这个位置在我画墙的时候将它画 化成了外墙，所以它会识别当前的墙体，构建为外墙，也形成了外边，那我们现在可以利用编辑下的名称更换命令框，选这一部分墙体构建， 将它们改成砖内墙， 我框选的时候可能把柱也框选上了， 那我们去点选， 选择砖内墙，二百确定现在呢变成了砖内墙，但是他还是外处于外墙外边线的状态， 这个时候就用到了外边变内，所以点击外边变内，去选择我们已经处于外边线的线条，将他们变成内边线。 对于下方的内边变外，因为形成外边是统一的识别砖外墙来形成外墙外边线， 下方的内外内边变外，我们可以手动的将内边线变成外边线，将黄色的线条变成绿色的。关于刚才我 我们合法性检查的墙体封闭性会涉及到了墙的倒角闭合，那下方的斜墙倒角针对的是斜墙构建，斜墙布置还是利用绘制墙，然后在砖外墙， 在墙下切换到斜墙，默认的是八十度，我们可以直接修改他的倾斜角度，这样画两道斜墙， 然后利用斜墙倒角的命令选择这两道斜墙，软件会自动地识别倒角的区域。 另外墙端处理是针对于没有角度的直线墙体，遇到斜墙进行拉伸闭合。 额，我再去绘制一道砖外墙， 点击墙端处理，下方指定斜墙为延伸边线，所以这个时候我们选择斜墙， 然后选择对象指定延伸部位， 这个时候墙的颜色发生了变化，墙的名称变成了蓝色，说明他的原始属性发生了变化。我们区域三维看一下， 点击动态观察，按住鼠标左键对其进行旋转。 那这个是我们刚才对两道斜墙的倒角处理，以及对直线墙体遇到斜墙啊墙端进行处理的方式， 是强命令的解读。

大家好，欢迎参加鲁班土建并建模软件操作培训课程，第一课是鲁班大师土建专业并建模软件的安装与运行。 首先了解软件安装包的下载，百度搜索鲁班大学，进入官网，或者直接输入网址三 w 鲁班优点 com， 进入到官网内，点击左上角的软件下载，进入鲁班大师图鉴界面，选择二零二零最新版本完整包进行下载。 如果后续软件存在更新，升级宝也会在当前网址进行挂出，利用相同的办法进行下载即可。 软件的安装与更新要注意的是，鲁班土建建模软件基于 auto cd 图形 平台，所以在安装鲁班土建建模软件之前呢，当前电脑一定要预先安装二零一二 cad 或二零一四 cad 或二零一八 cad 三个版本，不需要不 不需要同时安装，选取其中一个版本安装就可以。 cd 安装成功，我们直接双击下载好的鲁班大师土建安装包，按照电脑提示完成。安装 成功之后，在桌面上会出现鲁班大师图鉴、二零二零 v 三十二这样的快捷图标，如果后续存在更新，那我们可以将升级包下载好之后直接双击升级包，可完成更新， 完成更新后图标的版本号不会发生变化，升级包的小版本会在软件界面直接体现。 鲁班大师土建建模软件采用的是软加密的形式，所以当前电脑第一次运行软件时，要输入鲁班通行证账号和密码进行登录， 账号可可通过以下网址进行免费注册，当账号注册好之后，当前的这个账号一定要具有使用软件的权限才可以使用鲁班大师土建专业的病啊建模软件进行建模。

大家好，欢迎参加鲁班土建并建模软件操作培训课程，第一课是鲁班大师土建专业并建模软件的安装与运行。 首先了解软件安装包的下载，百度搜索鲁班大学，进入官网，或者直接输入网址三 w 鲁班优点 com， 进入到官网内，点击左上角的软件下载，进入鲁班大师图鉴界面，选择二零二零最新版本完整包进行下载。 如果后续软件存在更新，升级宝也会在当前网址进行挂出，利用相同的办法进行下载即可。 软件的安装与更新要注意的是，鲁班土建建模软件基于 auto cd 图形 平台，所以在安装鲁班土建建模软件之前呢，当前电脑一定要预先安装二零一二 cad 或二零一四 cad 或二零一八 cad 三个版本，不需要不 不需要同时安装，选取其中一个版本安装就可以。 cd 安装成功，我们直接双击下载好的鲁班大师土建安装包，按照电脑提示完成。安装 成功之后，在桌面上会出现鲁班大师图鉴、二零二零 v 三十二这样的快捷图标，如果后续存在更新，那我们可以将升级包下载好之后直接双击升级包，可完成更新， 完成更新后图标的版本号不会发生变化，升级包的小版本会在软件界面直接体现。 鲁班大师土建建模软件采用的是软加密的形式，所以当前电脑第一次运行软件时，要输入鲁班通行证账号和密码进行登录， 账号可可通过以下网址进行免费注册，当账号注册好之后，当前的这个账号一定要具有使用软件的权限才可以使用鲁班大师土建专业的病啊建模软件进行建模。

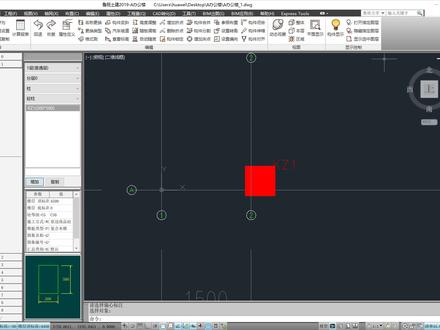

针对名称为矿注，二 a 的异形断面柱，还是要点击属性栏里空白区域，进入属性定义界面，通过增加或复制的形式增加矿注二 a， 然后点击蓝绿色背景进入断面，选择进入类型选择。在这个界面里，软件内置了几种常规断面以及自定义断面。 针对名称为框中二 a 的异形断面柱，还是要双击属性栏里的空白区域，进入到属性定义界面，通过增加或复制的形式增加名称框中二 a， 点击蓝绿色背景 渐内置了几种常规断面以及自定义断面，在这里没有找到框 注二 a 对应的断面，我们点击自定义选择增加。在断面一对应的网格内自行绘制框中二 a 的断面。 剪网格每个边长尺寸是一百，网格的四个端点可以作为画线的捕捉点。 回到图纸框中， r a 右侧部分边长分别为七百，左侧部分存在折线区域，折线的垂直水平距离以及垂直竖直距离分别为三百五十， 所以我们取得啊七百和三百五十的最大公约数，可以在软件界面去修改网格的尺寸，给它改成三百五十， 数量相对的少一点， 这样我们在画线的时候比较好。捕捉线的起始点，点击第二个命令绘制洁面，起始点 向下绘制两个方格是七百的长度。 右键 画好之后，我们可以看到面的边线周围会有数字的显示，如果在绘制的 过程中捕捉点没有捕捉准确，那我们在绘制好之后还可以对这些数值进行修改。现在框住二 a， 他的断面画好了 中间黄色十字光标，这个图标代表的是布置框状 a 十插入点，当然这个十字十字光标我们可以点中它， 按住鼠标左键可以对它进行移动，我先将它移动到其中的一个 端点上，然后点击确定。现在我的框中二 a 对应的断面已经画好了，已经设置好了，将属性定义窗口直接关掉，还是点击步骤，选择 我们刚才定义好的框中 r a， 现在我们可以看到框中 r a 的插入点就在右下角的这个端点上。回到图纸界面，我们可以判断四轴交 a， 四轴这个点上有一个框中 r a， 所以我先将它落在四轴交 h 轴这个点上， 先放到这个轴焦点处。 布置好柱构件之后，除了设置偏心可以修改柱的位置之之外，我们还可以利用右侧移动的命令去选择柱构件，然后选择 移动的基点，然后按照图纸是向右移动三百五十，然后整体向下，上边线距离轴线距离 h 轴是一百， 这个时候我们可以将正焦打开 三百五十，直接输入三百五十回车，然后按住空格键重复上一次命令，再次选择这个柱构键，右键指定基点， 那这个时候是下降六百回车。现在我们的框中 r a 位置也已经调整好了。

第五课时鲁班土建建模软件的界面介绍 在正式建立模型前，我们有必要先熟悉一下软件的操作界面，这样才能提高工作效率。打开软件，软件界面最上方依次为标题栏、菜单栏和工具栏，左侧分别为中文命令栏、属性工具栏 右侧为工具栏和构建显示控制。因为鲁班途径是基于 cd 图形平台，所以在最下方会显示命令提示。行 中间黑色的区域为绘图区域，绘图区域的中间会有欢迎窗口共新建工程或者是打开工程。 软件界面的标题栏显示软件的名称、版本、当前的楼层号和当前操作的图形名称。 菜单栏是 windows 应用程序标准的菜单形式，工具栏利用形象而又直观的图标形式，让用户只需单击图标就可以执行相应的操作，从而提高绘图效率。 中文命令栏与工具栏中的图标命令作用一致，用中文显示出来更便于用户操作。 属性工具栏在此界面上可以直接复制增加并修改构建的各个属性，如标高、段面、尺寸、同的等级等等。命令提示哈，屏幕下端的文本窗口用于接收从 键盘输入的命令和命令参数，显示命令运行状态。 c、 d 中的绝大部分命令均可在此输入。显示控制栏可隐藏或显示各类构建，方便建模。

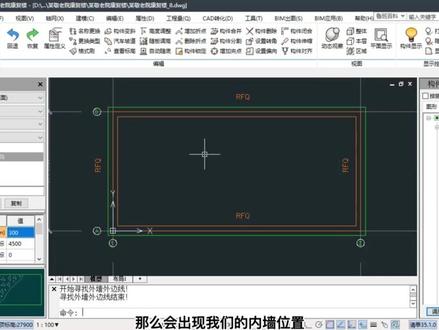

在工程当中，当我们需要去形成建筑面积，或者是去布置外墙装饰，或者是去计算后胶带加强部分的工程量的时候，我们都需要先去形成一下外墙外兵线， 那么在寻求我们外墙外边线之前，我们需要先使我们的墙体处于一个闭合的状态，然后再去点击墙体当中的形成外边这个功能，去对我们的外墙外边线进行一个形成，我们可以看到这一圈绿颜色的边线就是我们的外墙外边线， 那么如果在寻求外墙外边线之前，我们的墙体他并没有闭合，那么会出现我们的内墙位置，也会布置上外墙外边线，那么这个时候我们可以使用外边 内置的功能，是对我们多余的外墙外边线进行点击进行取消选择，或者是在我们的空白部位跟镜下可以看到我们的十字光光对我们的小方框，然后我们去框选我们的构建，在鼠标右键确定 可以看到我们的外墙外边线，他就已经删除了，那么如果我们需要去对我们外线墙外墙外边线的墙体外边进行一个单独的布置的话，我们可以使用内边内外这个功能 去对我们的构建进行单击选择，或者同样也是在空白的位置鼠标单击，然后去框选我们的构建，可以对我们的墙体他的一个外边进行一个快速的外墙外边线的形成， 那么这是我们外墙外边线他的一个形成以及布局修改的方法。

在常用菜单栏下或者编辑菜单栏下， 我们可以看到有一个锁的标志，这就是构建锁定这个功能， 构件锁定后不能修改，不能删除，不能更改，可以避免误删。更好的绘制工程，我们现在已经导入一张图纸，图中已经画好注量版等构件， 我们现在想要锁定梁构建点击编辑菜单栏下构建锁定的命令， 弹出构件锁定对话框，可以选择你想要锁定的构件，也可以直接全选 选择锁定量，这样所有的梁都被锁定了， 然后我们可以看到量的颜色相对之前对比都褪色， 也可以方便对比查看。那么这就是我们构建锁定他所对应的一个操作及他的一个方法。

今天正式服上线了，鲁班大师，也就是小鲁班的爸比。看了下技能解说 我才发现这个球不见了。正式服改没了技能文字一大段，说白了就是 一技能可以弹别人，可以弹小兵，二技能可以扯队友，把队友扯过来，队友愿不愿意过来一切随缘。 而大招就是扯对面的人，扯来扯去有时候还扯不到。好啦，最后点上高光。

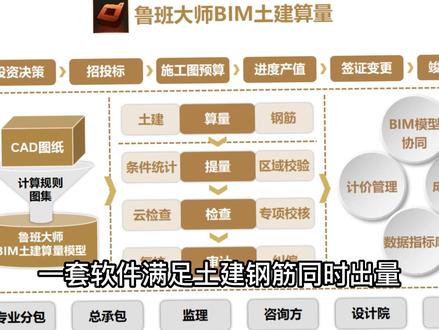

鲁班大师并土建算量降鲁班大师土建与鲁班大师钢筋合二为一，一套软件满足土建钢筋同时出量，让算量更高效、更智能。土建钢筋一次建模无需互导，通过 cad 转化快速建模，智能汇总同步计算土建钢筋工程量。软件支持将略微的模型文件 导入鲁班大师并土建算量中计算工程量。同时可利用鲁班大师并土建快速建模，将模型输出导入到瑞瑞的软件中，实现模型互导，数据互通。软件内置全国多个地区自动套模板，一键工程整体自动套即可根据清单定额汇总工程量报表，修改的计算规则可保存为模板， 下次使用可一键调用。软件拥有国内先进的集水井处理技术，复杂的多孔及水井只需按单孔及水井的方法布置三维空间，扣检关系由软件自动完成，轻松计算精确工程量。通过软件中区域工程量较 验功能，可随时框选计算出量，通过条件统计功能和统计任意楼层任意构建工程量，实现实物量的短周期三算对比，助力项目精细化管理。软件新增滑板便捷面功能， 对两块有高差或者薄厚不同的滑板相交边界处一键设置便捷面。便捷面处的电层及土方工作面，软件也可自动处理工程量更精准。软件中施工段分区功能，可以快速准确计算各个施工段的工程量，便于工程分区施工时进行过程管理。 软件除了支持图形法计算钢筋工程量以外，还支持直接输入个配金参数及断面尺寸，通过软件内置的计算公式、快速出量以及直接输入钢筋的直径、根数、简图及尺寸等，自动汇总钢筋工程量。软件内置全系列含二二 g 一零一 钢筋平法图集，可根据实际图纸使用的图集灵活切换。复合软件计算结果可通过软件中小眼睛命令进行 可视化教验，扣减关系，计算公式一目了然。软件可将三维模型转化为二维图纸，快速生成平面图、铺面图、土方开挖图、安全防护栏杆布置图、板动编号图、板顶编号图、板顶标高图等，指导复杂部位施工。胶底软件中高大之膜查找功能， 可以快速根据梁板支膜高度构建厚度查找并定位到构建，方便对厚度超过一定规模或支膜高度超过一定高度的构建专门设计支膜方案。在施工前，可通过软件对病模型进行镜高检查，快速找出镜高不足的区域， 提前对存在问题的区域进行调整，避免施工过程中因净高不合理而造成大面积反供。一键生成防护栏杆通过设置条件判断模型，软件可智能检查出板边、板动边、无墙等施工过程中的重大危险源，识别后对危险源自动进行临边防护。快速生成后交代工程施工梁柱混凝土标高，不同时 点位置通常需要采用较高构建的混凝土进行处理。软件可快速在梁柱结点位置生成后交代，快速计算梁柱结点工程量。

鲁班大师安装是基于 cad 平台开发的并不建模算量软件，覆盖了水暖电泉专业，并可通过 cad 转化、图形输入等多种输入模式快速出量。 针对于安装预算人员，鲁班大师安装可快速建模且出量，以解决他们手工统计繁杂、审核难度大、工作效率低等问题。 一键识别 cad 图形智能转化针对于点状图形，可结合 cad 转化快速读取图块信息， 几秒之间喷头已快速形成，线形图形依旧按照读取图层信息快速建立。闭幕模型， 在三维状态下构建栩栩如生，空间排布一览无余，甚至计生构建也可一键生成，不单单可以根据楼层，也可以按工程整体生成 管道的智能碰撞综合排布。动口预留，同样可以协助闭目工程师指导现场施工。对于项目管理人员，可以更加直观的协助他们进行技术交底。 大型工程可随时查看区域工程量，结合施工段划分区域，该区域可以是规则亦可是不规则状态， 随时提取出量，施工到哪儿，数据便可同步到哪儿，方便现场管理人员数据的查看及对量。 在预算中，不同专业划分越来越细，不同专业模型通过对应专业软件单独建立，土建模型可直接导入安装中，便于定位 土建和安装模型的合并。内部构造清晰明了，构建与构建之间的碰撞点排布位置直观可见。 模型建立后，可使用云模型检查，对项目进行全方位检查，确保工程量精度、模型合理性，避免少算、漏算等问题，大幅度提高工作效率。 针对于管道内部情况，可以结合生成剖面图、命令查看模型内部结构排布位置，生成施工 图纸，指导现场施工管道。智能避让助力管踪调整，智能分析安装与土建构件之间所有的碰撞位置，快速进行避让。若是个别未避让成功，可结合快速扣弯对其进行调整。 新版本技术服务对接，在使用软件的过程中，有任何问题都可随时咨询，专业的客服会为您。
