Cisco NCS 配置

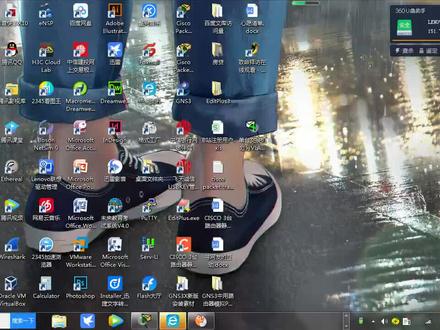

大家好，我是景航工作室的景航，今天为大家讲解的教程是单台交换机如何划分微量。好，我们，首先 我们打开 sisco packet chase 这个软件。 好，我们规划一下网络 top， 首先我们添加一台二九六零的二层交换机， 然后我们添加四台 pc 机， 好，我们规划一下地址与相关的信息。首先 b c 零是 pc 零跟 pc 二都同属销售部， pc 一跟 pc 三同属财务部。 p c 零跟 p c 二同属销售部。 好，我们规划他们的地址， pc 零的地址为幺九二点幺六八点幺点幺杠二十四。 pcr 地址为 幺点二杠二十四。 财务部 pc 一是 二点幺杠二十四，幺九二三。 pc 三。财务部是幺九二点幺六八点二点二杠二十四， 好，我们用 网线把它们连接起来。 好，我们这里设置计算机全双功模式， 全双功一百兆， pc 一 全双工一百兆 dc 三 群商公益百兆， pc 四 全伤功一百兆。好，现在设置了一百兆跟全伤功之后呢？所有的连接线都变成红色了，我们怎么更改使它变成绿色呢？ 我们首先进入 plant， 进入交换机的配置界面， unable config t int f 零杠幺 speeder 一百全双攻， 好，启动起来了，印特 f 零杠二，好， sb 的一百 全双工 好， interf 零杠三 speed 一百， interf 零杠四 speed 一百。 好，现在所有的接口都根据 全上攻一百兆连接好了。好，我们设置计算机的 ip 地址，我们刚才规划了，销售部是同属一个微赖，我们把它设为微赖。二， 财务部同属一个微赖，我们把它设为微赖。三，好，我们设置 ap 地址 desktop， 好，第一胎设置好了， 幺九二点幺六八点幺点幺点二， 好，这次设置好了， that's top 九二点幺六八点二点幺 幺九二点幺六八点二点二， 好，我们四个 ip 地址全部已经设置好了，然后我们开始配置微链的信息。 vine 二，建立 vine 二， vine 三，建立 vine 三，好， intel 零杠一， switch port access 微辣 二 intf 零杠二， f 零杠二，连接的是微恋三，选用 part access 微恋三 是 it interf 零杠三，零杠三是 v 零二， 好，硬特 f 零杠四， sweet pot access viney 三， 好，回，正好，我们用寿命令看一下配置信息。 f 零杠一属于微来二，随意 to pro 的 access 微来二， f 零杠二属于微量三， switch port x v 栏三， f 零杠三属于微量二， switch port x s 微量二， f 零杠四属于未来三，好，我们可以看一下。好，我们用拼命 你来检查配置的对不对。好， pc 零拼幺九二点幺六八点幺点幺，好，是通的， pc 零拼 好是通的。那么说，销售部跟销售部之间的内网是相互相通的，销售部 跟财务部的内网是不通的， 用销售部的幺点幺的机子拼，财务部二点幺的机子就不通了。 好，我们随便再加一台电脑来验证一下这个微量的作用。 pc， 假设这是一台 pc 机，他冒名警惕想进入销售部的微量，然后我们给他配置一个地址， 好，这里也全双功一百兆。好，我们配。然后 加个 fus 零杠五，里面。好，先给他配一个地址， 幺九二点幺六八 八点幺点三， 好，这里 config t interf 零杠五， speed 第八的全上攻， 好，我们等待这个橘色 变成绿色，我们再拼。 好，他变成绿色了， 好，我们用拼命来检查我们是否可以用同一网段的地址拼通，但是在不同的微联中看望能不能拼通。好。大家可以看 request time not， 他怎么能让这个一点三那个机子拼通一点一呢？因为我们加入一台计算机之后，连接到交换机之后，他， 他是默认加入到微量一中的，所以我们必须把 f 零杠三那个接口允许通过微量二，好，我们，哎， f 零杠五这个接口允许通过微量二，好，我们配置一下 f 零杠五， 英特 f 零杠 f 零杠五，好， sweet pot access william， 二，好，这个时候 pc 四就可以拼通 pc 一了， pc 零了，好，我们验证一下， 橘色变绿色， 好，拼命令， 幺九二点幺六八点幺九幺，好，现在通了。好，今天的课程呢，单台交换交换机划痕微量的教程呢，就讲到这里，希望大家来听景航的课，喜欢的 朋友呢，可以啊，给景航点个赞。好，谢谢大家。

接下来我们来配置这个 p c p 网络连接设置的 ip 地址和它的网关， 先配置一个一零， 点击计算机之后啊在配置页面里面的桌面再找到 ip 配置，使用了静脉的 app， 所以里面 你的 ip 地址就是这个 ip 地址， 这个也忙， 这个上面就一台计算机，网络就拍摄好。 接下来是这个第二台计算机，同样是点击计算器，这个精油的桌面全卡，然后它还有这个 ip 配置 a p d 纸贴上去，然后是网关， 这个时候第二台 bct 的网络也非常好。 主播这里面有完整的 持续文本，还有这个咱们的一个代码，大家有需要的话可以联系主播可以问我 dj 三零哦。

我们今天讲一下思科设备如何配置微浪啊？配置微浪也是属于网络这块最基础的一些动作了。首先我们先登录到这台设备，这是一台 啊，十颗的三六六零的一个设备啊，是模拟器里面的。 ok， 然后我们这里面可以对他进行一个操作，首先进入到全局配置模式下，我们先新建一个微让， 那首先我们要先新建啊，新建微量，微量多少呢？比如说我们这边微量石，这个新建的步骤就是新建了，是吧？微量石，这是一个新建的步骤，那这时候已经进入到了微量的模式下，等于说这个微量石已经新建好了，对不对？已经新建，但是还没好， 什么时候才好呢？你可以对他进行命名，讲个内是吧？啊？叫一个名字，比如说这个是什么？财务部门，对不对？你拼一下财务都可以，只要自己能看懂就行了。然后点 exip 退出，这时候 才完成了整个新建罗，新建完了之后，大家可以在这个啊削威朗布拉夫啊，削威朗，哎，卡住了，削威朗布拉夫 这里面就可以啊，不好意思，这个设备老古董啊，对不对啊？ 老古董啊，这稍微比较老一些。 ok， 大家可以通过修微让杠随意去啊，对不对啊？这个金元山上面是通过修微让杠随意去，这里面就会查看到我们刚才新建的微量石啊，莫让微量一的，对吧？那微量是念完了之后，然后接下来呢？我们第二个步骤是要做关联， 关联在哪里呢？我们现在关联到 f 一杠零的这个接口，是吧？我们要针对的是这个接口， f 一杠零的接口， f 一杠零接口怎么关联呢？首先我们先把它配置为 ss， ss 的接口 switch model ss 啊，大家可以用简写 switch access redone 吗？ 微量十， ok， 这样玩火了没有？玩火了，如果这时候不放心了，同学啊，还有老规矩啊，我们先查看一下，是吧，需要微量数一下啊，多检查只是没错的，对不对？大家可以看到这里面的嘛，微量十里面关联的 f 一杠零的接口啊，同样的，我们现在新建微量二十也是一样的，是吧？ nein， 比如说叫做是吧 hr 对不对？人事的 啊，今天完了之后退出，然后再进入到 f 一杠一对不对？去配置他的 ss， 然后所以是莫的 ss， 所以叫 ss。 微量二十， 可以这样子就玩火了是吧？然后全部玩火之后，大家同样道理啊，最好是验证一把，看下到底是不是这样子啊，是吧，你也发现这个维纳二十里面有这个结果，对不对？维纳斯里面有这个结果， ok， 这时候就完成了整体的一个配置啊，来，我们把刚才所有的配置啊， 整个流程，我们把它放到这个文档里面， ok， 首先我们回顾一下第一个步骤，我们是新建是吧？ 新建，那我们首先记住一个新建微档是吧？新建微档怎么样？新建呢？在全局配置门下微档时，对不对？这样就完成了新建是吧？啊？这个第一个点啊，那如果在新建完了之后，建议大家可以在这个模式下面，哎，比如我们可以把这个直接抄下来啊，是吧？这样比较好看点 是吧？在这个模式下，我们直接可以新建，新建完了之后顺便把这个名字弄，是吧？啊？名字你可以自己命名上去啊？啊？这第一个步骤，第二个步骤我们是什么？做划分？做关联是吧？接口关联， 微档， ok， 结果关联这个配置也是比较简单，来，我们同样的把这个配置给捏下来啊，先进入到接口，然后而赛死，对不对？然后呢？再微档二十， ok， 这就完活了吗？就完活了，对不对？这个整体配置还是比较简单的，然后全部完活了之后，建议大 大家进入第三个步骤，查看嘛，对不对？验证一把。那怎么查看呢？来同样的道理啊，大家可以使用削微让输一曲啊这条命令进行查看，那通过这条命令查看我们所需要的信息，在这， ok， 我们把这信息解决出来就可以了啊，比较大， ok， 你看这里面信息嘛，就是我们所需要的啊，微量十啊，默认都是微量啊，啊，默认都是微量一对不对？然后 还有啊，默认都是微量一对不对？你大家看到这个 dfo 么？微量一，所有接口的微量一。里面啊，我们刚才划分了两个结合是什么？分别是一杠零是微量十，一杠一是微量二十， 这就完成了最基础的划分的一个步骤， ok 啊，这大家好好去看一看，是吧？这配置下这最基本的步骤啊， ok。

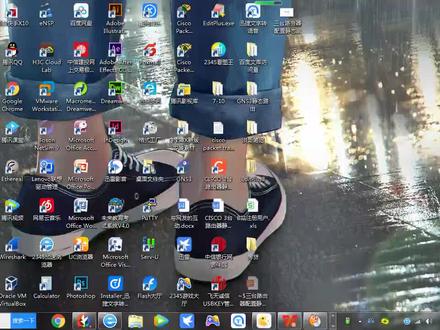

大家好，我是景涵工作室的景涵，今天为大家讲解的教程是三台路由器配置静态路由的两种方法。首先我们拿到课件的 ppt。 好，我们打开该 ppt， 三台路由器配置静态路由的两种方法。首先我们回忆一下 静态路由的命令格式，静态路由的命令格式是 ip rote 目的网络地址，子网地野马下一条路由器的 ip 地址。其中 末日路由的静态配置方式为 ip road 零点零点零点零零点零点零点零到下一条路由器的 ip 地址。好，我们拿到一个具体的 top。 好，我们根据这个具体错误来讲一下静态路由怎么配置。首先二零 路由器他有去向幺九二点幺六八点二点零这个网段的 路由，然后还有去向幺九二零幺六八点三点零这个网段的路由，要保证二零 通向这个二三，呃，二二零通向这个二二二，我们必须保证这两条路由的指向，点击目的 ip 地址，幺九二零幺六八点二零， 下一条的地址为幺九二点幺六八点幺点二。好，我们再看 r 一， r 一到 幺九二点幺六八点幺点幺，指向这个，由箭头画上这个网段。好，二一，还有指向 幺九二零幺六八点三点零这个网段。好，我们再看一下二二，指向 这个网段，同时也指向这个网段，这个两个网段合并为 ip rote， 零点零点零点零零点零零零幺九二零幺六八零二点幺，大家可以看一下，下一条是在这里， 对二二二来说吓一跳， ip 值在这里。好，我们打开 cisco package trace， 我们来构建这这么一个静态路由。 好，我们拿到添加一台路由器二零，添加一台路由器 二一，再添加一台路由器二二，为什么我们要把三三台路由器的量 呃的配静态路由配置给大家讲一下呢？两台，三台，我们可以用静态路由表示，如果超过四台呢？我们就应该用 rip 协议来构建这个网络了。好，我们 选择连接好。选择连接好，我们再拖两台 pc 机进来。 好，我们这里拖一台 pc 起进来。好，连接 好，连接好。首先我们把 pc 机的全商务模式改一下。商务模式改一下， 我飞一个 face 零，好，我们这这里选择全双攻。好，另外我们把这里 你改一下 这个，首先我们配置一下 pc 零的 ip 地址， 幺九二点幺六八点零点幺。 好，末日网瓜。幺九二点幺六八点零点二五四， 好，我们配置一下 pc 一， 幺九二点幺六八点三点一，幺九二点幺六八点三点二五四， 好，这个时候我们配置一下网关的地址， 这里选择 no 回车 in able， 进入特权模式 config t。 好，我们把这里标记一下， 幺九二点幺六八点幺到二十四。 好，这个地方标记下，幺九二点幺六八点零点二五四，二十四， 好，我们 inter inter 七零杠零杠一， ip padres， 幺九二点幺六八点零点二五四，二五五点二五五点二五点零。好，给这个二零的 机零杠零杠一。配置了 ip 地址。好，速率是一百，双攻模式是全双攻负，好，我们都上档。 大家看到这个绿色的就变成了红，呃，红色的，呃，显示已经变成绿色了，说明从 pc 机到二零这个端口是通的。 好，我们配置一下二零的机零杠零杠零接口，我们把它先标记一下，幺九二点幺六八点幺点幺。看，二十四， 好，我们这里有 inter 七零杠零杠零。 ip address 幺九二点幺六八点幺点幺二五五点二五五点二五五点零， 好。 speed 一百双工模式全双工 no shut down 好，这个地方我们配置一下 r 一的机灵杠零杠零。地址呢？它这个红色的才能转为绿色的，好，我们双击进入 二一，好，这里默认为 no enable， 进入 r e 的凑成模式 config， 七，好， 这个地方我们也给他设一个 ip 地址，幺九二点幺六八点幺点二。斜杠二十四 in 七零杠零杠零。 ip address 幺九二点幺六八点幺点二二五五点二五五点二五五点零。 speed 一百全双工模式 no shot down， 好，这个地方你可以看到幺九二点幺六八点幺点幺到幺九二点幺六八点幺点二，这个通过配置 ip 地址就打通了它的通路。 好，我们再配置 r 一的七零杠零杠一接口。 幺九二点幺六八点二点幺到二十四， 好，幺九二点幺六八点二点二到二十四， 好，我们配置 r 一的机零杠零杠一接口， 好，三千。 inter 七零杠零杠一 ip adress 幺九二点幺六八点二点幺二五五点二五五点二五五点零。回车 speed 一百 负我楼上的道， 好，我们启动了 r 一的零杠零杠一接口，现在我们配置 r 二的零杠零杠接口， 好，回到命令行，选择 no enable， 然后 in configate 配置模式，接口模式 ip address 好。 speed 一百全双弓 full no shut down， 好，从 r 一到二二二的通路也打通了，配置了 ip 地址。好，我们配置 r 二二的七零杠零杠一接口及 p c 一的网光。好。 inter 七零杠零杠一这个地方 ip address 到九二点幺六八点 三点二五四二五五点二五五点二五五 一点零。 speed 一百 d u p 二 ex four no shot 的好配置。到此刻呢， p c e 的 网关与 ip 配置了 r 二零的七零杠零杠一接口，配置了 ip 地址。二二零的七零杠零杠零接口，配置了 ip 地址二二一的七零杠零杠一接口，配置了 ip 地址 r 一的机零杠零杠零接口，配置了 ip 地址 r 二的机零杠零杠零接口，配置了 ip 地址。 r 二二的七零杠零杠一也配置了 ip 地址。 所有的设备连成了一条通路，但是他要怎么去找那个路由呢？就是刚才我们说的那几点， 我们画了一个图，好，我们把二零 ip road 幺九二点幺六八点二点零到二五五点二五五点二五五点零。 好，下一条地址是幺九二点幺六八点幺点二， 我们二二零要去网幺九二点幺六八这个网段， 二点零这个网段需要经过下一条的地址是幺九二零幺六八点幺零二，好，我们再输。如果说 他要到三点零这个网段， ip wrote 幺九二点幺六八点三点零 二五五点二五五点二五五点零。好，下一个地址是也是幺九二点幺二八零幺点二， 好，这是 r 二零，好，我们看一下，二一二一要去向零点幺， 去向零点幺，这个地址也可以用零点零点零点零全网地址来代替他的一个目的地址，他的下一套呢是幺九二点幺六八点幺点幺。好，我们把这个写上 二一， ip road， 零点零点零点零零点零点零点零幺九二点幺六八点幺点幺。 r 一，他去向幺九二零幺六八点三点零这个网段， 下一套的地址是幺九二点幺六八点二点二。 好， r 二呢，他只需要配一个回来的地址，他要去向 r 二，要去向幺九二点幺六 八点幺点幺，跟幺九二点幺六八点零点零这个网段。好，我们把它 的目的地址设为全网地址。 好，下一跳呢就是幺九二点幺六八点二点幺。 好，我们来看一下，根据这个来配置， 我们把这个三点零这个网段补补全。九二点幺六八点三点二五四，杠二十四， 幺九二点幺六八点三点幺，杠二十四。 好，我们根据这个我们写出来的那个静态路由，我们配置每一台路由。 ip road， 先把这个 host name 二零， 好。 ip road， 幺九二点幺六八点二点零二五，五点二五五点二五五点零 幺九二点幺六八点幺点二。 ipl 幺九二点幺六八点三， 三点零二五五点二五五点二五五点零幺九二点幺六八点幺点二。 好，我们配置二一， host a day， 白夜 five hero， 零点零点零点零 零点零点零点零到幺九二点幺六八点 幺点幺。 ipiro 幺七二点幺六八点三点零 二五点二，五点二，五点零九二点幺六八点二点二。好，回车， 好，我们再配置 r happy road， 零点零点零点零零点零点零点零幺九二点幺六 八点二点幺。好，这个时候我们检测一下配置的是否正确。拼。幺九二点幺六八点三点幺。 好，现在大家可以呢，可以看到我们从 pc 零幺九二点幺六八的零点幺，一直可以拼通幺九二点幺六八点三点幺， 这说明我们刚才配置的静态路由是完全正确的。好，我们根据以上的这个 top， 我们再讲述第二种方法及 不使用全网地址，我们可以把每一段网的地址都补充进这个静态录音里面。好，我们是二零 ip road 幺九二点幺六八点二点零 二五五点二五五点二五五点零。好，下一条地址是幺九二点幺六八点幺点二。 这里我们再回忆一下， r 二零，要去向二点零这个网段，他的下一条地址是一点二。 好，我们 我们再输入 i p road 幺九二点幺六八点三点零二五五点二五五点二五五点零幺九二点幺六八点幺点二。 r 一，要去向三点零这个网段，他的下一条地址是幺点二。好，我们配置 r 一 ip wrote 幺九二点幺六八点零点零二五五点二五五点二五五 点零。下一条地址是幺九二点幺六八点幺点幺。好，这是二，一，他去向了幺九二点 左边这边这个网络。幺九二点幺六八点零点零。好，二，一，去向右边这个网络三点零这个网络 幺九二点幺六八点三点零二五五点二五五点二五五点零。 他的下一条地址呢？是幺九二点幺六八 点幺点二，啊，不对，他是幺九二零幺六八点二点二。 好，这是二，一，去向一点零这个零点零这个网段。二，一，又去向三点零这个网段，他们分别的下一册地址是为幺九二零幺幺八零幺点幺 幺九零幺六八零二点二。好，这是二一。那我们再回到 r r r 二，它要去向 ip road 去 像幺九二点幺六八点幺 点零二五五点二五五点二五五点零。 好，他的下一个地址是幺九二点幺六八点二点 点一。 ip road 去向幺九二点幺六八点零点零二五五点二五五点二五五点零 幺九二点幺六八点二点幺。 好，这个，这个就是我们的第二种方法，去向的是具体的每一个网段。二零 要去向二点零的网段，就必须经过一点二这个下一条地址。二零，去向三点零这个网段，他的下一条地址也是一点二二一，去向零点零这个网段， 它的下一条利率是一点一。 r 一，去向三点零这个网段，它的下一条利是二点二。 r r 去向一点零这个网段，下一条利率是二点幺 二二，趋向零点零这个网段，下一个地址仍是二点幺。至此， 三台路由器配置静态路由的两种方法就给大家解释完毕啊。其中有很多 需要改进的地方，大家可以通过邮件发给三零四七幺零幺二 art qq 点 com， 谢谢大家，今天的课程就讲到这里。

诗歌设备如何配置静态路由？静态路由也是非常常见的一种方式啊。来，首先我们先对这台交换机啊，对不对？这是一台 三六六零的一个模拟虚拟机里面的一个设备，然后我们已经配置好互联的 ip 地址，幺七二点幺六点一点一杠三十位，对方是幺七二点幺六点一点二杠三十位。那首先我先配置什么？配置他的一个静态路由， 我首先要扔给阿姨的网断是什么？我要反问他什么东西，对吧？那反问他什么呢？首先上面有什么网断？ 比如说阿姨上面有幺幺四点幺幺四点幺幺四幺幺四，对不对？比如说这个例子啊，或者你扔一直接插这个出口设备，直接扔一条末路油就可以了。比如说我在阿姨上面新建一个幺幺四点幺幺四啊，把它认为是一个出口设备，然后呢，我们 等一下就要对这个地址能骗通就行了。那怎么做呢？同样我们可以对配置默认路由，是吧？默认路由比较简单，比较粗暴点，可以，没问题，因为这个是出口设备，直接写默认路由就好了。然后呢，指向的吓一跳，什么？前面什么？一个是我们零点零点零，这是我们的网络 地址，对不对？后面是野马啊，这个写的好像范围太大了，末路也都这样子啊，对不对？等一下我们再写系的教大家怎么写？先看一下，然后接下来是什么？一个是我的地址， 人嘛，是吧？因为没漏油嘛，就是涨价，零点零点零，零点零零， ok， 就是代表匹配所有，然后他的一个下一跳是幺七二点幺六点一点二是吧？然后同样你配置陆游的时候后面可以跟上优先级是吧？啊？包括他的一个秒数就是他名称叫什么名字对不对？然后等等一系列啊是吧？ 包括你可以打太哥啊是吧？加上 s l、 a 啊，对不对？好， ok 的内衣系列你都可以进行操作啊，那我们先加个名字吧，这个到哪里？这是一个 deford 是吧？啊？对不对啊？ deford 啊， deford 露特对不对？或者你叫做默认陆游， ok 是吧？你只要自己能看懂啊，备注一下自己啊，这看见陌路你就知道了是吧？啊，这个你们自己自己瞅着看。 ok， 写完了，写完了之后大家可以先去瞄一下对不对？他长什么样呢？首先大家可以看到这里面的吗？ s 是吧？ s 代表什么？静态后面星号代表末路游零点零点零是吧？下一条道幺七二零幺六点一点二，好，没问题了。 ie 设备呢？ ie 设备是一台路由器啊，对方要回程，你现在达到一个效果什么？要让下面的设备能够通讯？下面设备的网 段是什么？幺九二点幺六八的一点零网段是吧？能够通讯，比如说这个网段能够通过这台设备然后发送给他，他在发送外面对不对？那我这个网段，那这里面就涉及了回城这个网段网关在哪里？在这台核心交换机上， 对方等于说 iz 设备要指一条回城的静态路由。那什么是幺九二点幺六八点一点零？杠啊，二十位不可能是杠了对不对？时刻设备要老老实实写银马刚是银马是二五点二五点二五点零，然后他的下一跳是幺七二点幺六点啊，我们的一点 好像一点一是吧？没错，一点一， ok， 好，这样完活。哎，同样，你可以加描述，不加也算了，对不对？好，这已经配置完了是吧？然后这样子够不够啊？你会发现一个问题啊， ie 设备，你会发现有个蛋疼的问题来了，你会发现这条路由不加表，为什么？ 因为你接口没配置，我们配置下接口的 ip 地址还没配置上去啊，幺七二点一，幺六点一点二是吧？哦，五点二，五点二，五点二五二，对不对？我们这物理地址没配，而且是四颗的路由器的接口默认是蛋的状态，一定要加条， no， 是蛋，就是不要关闭，注意啊，这是大家一定要注意的一个点。 这玩火了吗？哇，基本玩火了是吧？基本玩火了， ok， 你发现这边就有路由了是吧？这边上面有静态路由，对不对？指下来，下面静态路由指上去， ok， 这就玩火了，我们整体的配置，来，我们看一下静态路由的整体配置的规则啊，详细的给大家讲一下。好，首先我们对这台啊，拿一台设备来看就行了，同样，在什么全局配置模式下配置，肯定在全局配置模式下，对不对？配置 静态路由啊，配静态路由其实没有什么啊，没什么大的一个技术知识点应该比较简单啊，但是这里面其实也讲究到几个东西啊，比如说我们的最常言骂，匹配原则对不对？零点零零零零对不对？这是一条默认路由是吧？这样的配置默认 啊，进默认路由对不对啊？他也是进太阳，那么就直接叫默认路由就可以了。第二种我们其实配置的。什么叫配置的？是 静态路由对不对？静态路由范围更大，有包括默认路由啊，有包括其他系路由啊，都算静态路由是吧？那基本上我们这种零点零叫默认路由对不对？也可以叫静态路由，没问题。然后细的路由怎么配呢？啊？一、设备我们刚才操作的一个步骤，是吗？ 我们直接配置的是 ip 路特，对不对？好，看一下这个整个操作步骤怎么 i 记录的。幺九点幺六八点一点零，对不对？这是我们的网段，幺九点幺六八，这目的地址，这是野马，这是吓一跳，这大家一定要注意一下啊，我稍微分解一下，好吧。幺九二点幺六八点一点零，这是什么？我们的网络地址， ok， 二五点二五点二五点零，是吗？这是我们的野马杠二十位，野马杠二十位的， ok， 这大家啊， ip 地址里面应该都交过，然后后面一个幺七二点幺六点一点一是什么？对端的就要对端的互联地址啊，不是本端啊， 这很多人搞错啊，是吧？写成本端的， ok， 这个整体逻辑在这，然后有些同学说，这面有些后面加描述，什么鬼的是吧？描述加爱加加不加拉倒优先级呢？摸的情况下，你配置的，这样配置上去，优先级时刻为一，华为为六十， ok， 大家一定要注意一下，优先级，稍微优先级，有时间再给大家讲。好，这是整体的一个静态路，有配置命令，如果配置完了之后呢？啊，同样的你们还是一样啊，建议你们查看路由表啊，对不对？ 长安路由表命令航就没什么难度了。小 hip 路特对不对？长安路由表， ok， 路由表里面有路由代表解表了，没？路由代表有问题。 ok， 好了啊，这个就到这了。

下来这个部分呢，会比较复杂啊，因为我们对这个网络要做尽做一些改变啊，因为我们原来是家庭网，那现在呢，我们要把它变成一个企业网，那我把 top 图变变得更小一些啊，哈，那么咱们看看 top 就可以了， 那我们家庭网里面用的是哈宝，也就是傻瓜式设备，对吧？但企业网内部呢，我们使用的一般是交换机去连接我们 pc， 因为第一个交换机接口会比较多哈。呃，同时我们的交换机往往是三层交换机，所以我们的网关呢，会放到交换机上，也就是哈宝所在的位置。现在 同时呢，因为它是一个三层交换机，也就是能够支持路由功能的设备，所以我们 dhcpe 也会向下下沉，把它从 ai 这台设备的 dsp 服务呢，把它沉到啊咱们的交换机上啊，所以 在 ai 上我们首先要去关闭 dhcp 的服务，那么关闭 dsc 服务呢？我们可以用呃在 ia 上去 show running convegas sectionse， dscp 匹配到的 acp 把这个定时给安度掉就可以了。 no 掉啊，四个叫 no no ipdst pro 啊，地址是名称，给它复制就可以了。 然后呢，按了之后记得保存一下。然后呢，接下来我们在阿一上先给他关机哈，因为思科的模拟器，我们去关机完之后才可以连线啊，把 pcpc 也关机，然后把直接把哈宝删除，因为哈宝是不需要开机的。 然后接下来呢，我们添加一个 no 的角色啊，这个添加角色 iol 啊，记下选择 l 二啊，一个啊，然后 sw 一啊，然后呢，咱们选选择一下图标啊，是一个 switchl 三的一个结构，好把它放到咱们 hob 的位置取代一下啊，然后上行列入咱们一个一零杠零杠零，下行列入呢，咱们 用一零杠一和一零杠零，然后互联联络是 pc 三和啊，一零杠二是吧？零 pc 二啊，那么这时候我们的网络环境就变成了企业网，当然企业网里面 pc 不是只有 pc 和 pc 二，对吧？所以会比较多。 那同时我们要注意，进行三层连接之后，我们需要和上行列入配一个 ip 啊，就 sw 要和上行路由器对接，有一个三层接口幺九二点零一点二。那么呃，在企业级设备里面，三层交换机是有一个专门的路由口可以做上行的啊，所以我们直接等会用三层过就可以了。 然后我们画一个微论十，微论十是 pc 一的玩段啊，然后 v 二十是一个 pc 二的玩段，为什么要这样做呢？这就相当于是在学校里面你要去分组一样，一个学校啊，不一个班级对吧？你要有第一个组，第二个组，第三个组，对不对啊？每一个组有个组长一样的啊，我们这个网络里 网络环境也是这样子的，我们对整个呃企业网内部呢，进行一定的 pc 的激情划分，比如说一个部分呢，是为了使我们讲出他叫财务，然后为了二十呢，我们讲他叫办公，就普通办公网段的 pc 嘛，对吧？啊，所在的分布区域是不一样的，变异以后网络的管理， 那我们连上 sw 一这台设备的配置界面啊，这叫 cli 界面是吧？啊，然后在 sw 一上去配置 unable 啊，然后去 come then 设置一下 sw 一名字先改了， 然后首先我们做上行的一个配置，应该配置一零杠零，因为它是二层口，所以敲一个 nocopo 的切换成三层口。 ips 啊，幺九二点幺六八点一点二二五点二五点二五点零啊，那这个地址配好之后，那么我们可以多拼一下，去拼一下路由器能不能通，就是你要先和光猫通啊， 可以，我和光猫已经正常通讯了，对吧？那么这时候我们的 sw 一据划分为论时啊，名字命名一下，这个为论是用来财务划分，然后呢，我们在啊，为了二时，名字命名一下，我们叫办公网段是吧？ ok 啊，那我们就随便拼一下啊，然后 and 啊，然后你去秀威了，可以看到上面的威了，有创建石和二十，当然幺零二幺零三零四这些是默认存在哈，然后名字也有，是吧？ 好，那么这时候我们要做的事情是什么啊？去进入 interface 为论时，就是我们说组长划分一下，我们可以认为是网关啊。 ipo dress， 设置一个为了时的 fd， 指为幺九二零幺零零二五四， 能下大就得敲一下，因为 fashion 呢，咱们也要去配一个幺九二点幺五点二零点二五四，二五点二五点五点零啊，注意也把他写错了啊，重新写一下覆盖就可以，就能下大。好，那么那么接下来要去划分物理接口 口就是连接的 pc 啊， interface 一零杠一，所以是 podomass， 所谓的 assass 的百分之十，然后一零杠二呢，也要花分到 assass 的百分之二十。好，那同时呢，我们再去确定一下 showaip， interface， brave， 看一下接口还是大米 啊，那建议大家呢，碰到这种情况， interface 为了十去 no 销当一次啊，然后 interface 为了二十再 no 销当一次，因为思科的问题经常会这样子，好吧，然后选择 end 啊，然后再去啊，我们的这个设备上呢，去看一下咱们的 啊情况有没有起来啊，这边有提示日制的啊。借口起来之后，那么接下来我们要做的是下一件事情，要去配置一下咱们 sw 上的 dscp 服务啊， ipdhcp 的 pro。 哎，我们专门给财务的 v 认识，也就是 v 认识网道吗？就直接 v 认识就好了，哎，给幺九二点幺六八点幺零点零啊， 五点二五点二五点零啊，然后默认入游呢，是幺九二点幺零点二五四，就是网光吧啊，然后啊，我们的 dns 是幺四是吧，那这样我们 dsp 服务就配完了第一个， 然后 dna 服务，咱们还有其他的，是吧？因为我们有维人二十，也有办公网段，所以办公网段也要给他一个空间，是二零网段，二零点零二五点二五点二五点零这个地址空间，然后呢，默认网光是幺九二点二零点二五四，也就是自己的维人二十好， a s 点幺四点幺四，这个 ap 好，那么这是呃，配完了两个第一第 hcp 的服务，那么接下来我们只需要直接用同样操作在 pc 和 pc 下去敲 ipdhcp 啊，就可以 这个自动去获取地址了啊， ddoi 是吧， dsep 的四个豹纹啊 p 幺九二点幺六八点幺零点二五四， 网关可以通，对吧？然后 pc 要一样，你去聘，你的网关也是可以通的啊，你去聘啊，咱们的啊， pc 要上级滴滴先获取地址啊，然后聘幺九二点幺六八点二零。啊，写错了，是 幺六八点二零点二五四。 ok， 那这样也能够拼通网关了。好，那么所有的配置呢？我都列出来了，大家可以看一下。

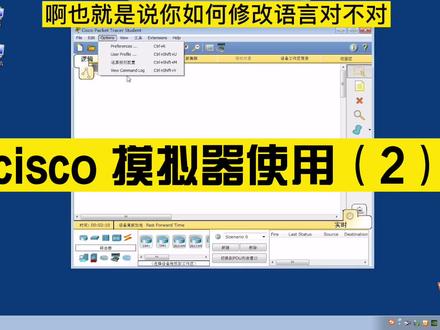

语言对不对有学问接接下来看普洱非这些事。普洱这里面有一个什么呢。有一个字体吧是不是命运好字体如果你看比如说我像我年龄比较大我觉得看不清的字体我是不是可以选大一点 是不是啊啊头文件对吧那工作区啊也可以选大一点呀是不是啊普通界面对不对啊也就是什么你稍微这个改一改不要改的太夸张啊怪夸张的时候你会发现你这个手脚好还有这点什么卡尔是是什么是不是颜色呀 你看我们写的时候比如奥特曼啊你看啊比如我放一个路由器啊比如我放一个路由器进来对不对啊双击一下是不是有个 cla 啊。嗯 啊虽然来你看这个井号什么意思是不是在开机状态啊。就是处于开机状态啊你看有的人说哎这个界面 我不太喜欢你说这个界面我不太喜欢为什么他说这个黑白的看着不舒服我能不能白黑啊哈是不是啊来看一下啊普洱飞神是是不是有个卡乐啊 字体里边是不是有个卡了啊卡了里面有没有背背景啊朋友们啊有没有那个把它变成不赖克行不行你你是白狗啊这不是白给狗王子吗 啊是不是啊啊这个也就说把这不耐克是不是变了你你你想你变了一下会不会出问题同志们啊试一下试一下 啊哈哈哈哈太夸张了啊所以说所以说什么你把它变了是可以但是你其他的也要变呀是不是啊你把它变成红的行不行啊啊 red 外字是啥是不是啊是不是啊不是什么好看也有我们做一下修改啊是不是啊啊其实要黑白的就行了抓一抓啊是不是啊我爱他一般这样啊这样看起来像个高手 是不是啊你看你看你看人家很多那个鞋面你好像是不是都是黑白这种啊啊咱们敲的不就是代码吗 对不对啊这就是修改颜色啊以及修改字体大小是不是这样修改的啊这不就把它改掉了吗对不对啊不要改绿的啊绿的改多了不好啊。哈哈哈好这是就是一个修改朋友们接下来一看啊有个二八幺幺如特零对不对 这个名字我们看奥布神杀啊普山飞神师再到这里来有个兽的外是毛肚雷宝石看到没有二八幺幺是不是不见了出来了不见了 对不对啊啊收的话也是毛豆你说这个设备的名呃设备的呃名称啊收二百幺幺。好再接下来注意看 收底八 s 内幕这不是他名称这是型号对不对。这是型号这是名称。那你说我带还是不带你最好带着带着是不是看起来会一看就知道呀啊所以带着还有其他的比如哦位置收炮的雷宝什么意思啊。短口显示短口。那你说他没显示短口那没还没到他显示呢 是不是同学们啊那比如说我再加一个路由器行不行。再加一个路由器这两个路由器你看是不是有个闪电形状啊这个闪电形状是什么朋友们是不是一个线缆呀是吧线缆的话这两台设备之间用什么线呃 用那个啊用什么线叫交叉线？交叉线。再说一遍，叫交叉线 啊，同种设备之间，你看是不是有个发丝的零啊？发丝的是不是百道网啊，还记得吧？啊，发丝的零道啊，发丝的零是不是？哎，这个发丝零是不是出来了？

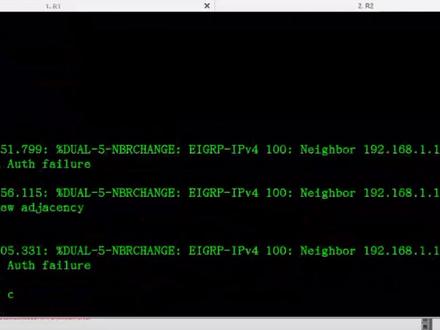

某公司有两台核心路由器 r 一和 r， 为实现网络互通，配置 e igrp。 公司为了提高网络安全性，配置 e igrpmd 五身份验证。我们看一下实验， l e 设备创建钥匙链 cci， 设置密码 ccico， 在接口 f 零杠零下配置，认证模式为 mb。 五在接口上吊用钥匙链 cc i e r 二设备创建钥匙链 cci， 设置密码 casco， 在接口 f 零杠零下配置，认证模式为 m d 五在接口上调用钥匙垫 ccie。 l 一设备验证配置信息，发现身份，验证方式为 mb。 五关联钥匙链 cci 配置完成。关注我吧！

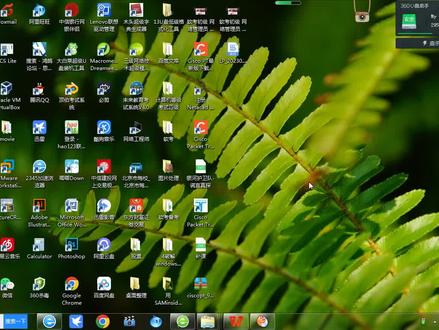

大家好，我是祖航工作室的景涵，今天为大家带来的教程是安装 cisco package trace 破解版。为什么要安装破解版呢？因为我们使用正式版的时候，使用那个斯科 网络学院的账号是不能够登录进这个软件的，所以我们这里必须要使用破解版。好，首先我们拿到 一个安装包的压缩文件。好，这里我们解压好他的密码，我们这里把它 考过来 啊，复制 好，粘贴好，把它解压到桌面上。 好，我们双击这个安装文件。 pictures 八点零必要的二幺二六十四位赛踏 好，点击 i accept the agreement， 我接受这个许可协议。好，点击 next， 点击是 next。 好，勾选 create a desk shortcut。 create a quick launch shortcut。 好，点击 install。 安装 好这个安装时间，请大家耐心的等待一下，安装完之后呢，我们就 对这个文件进行破解。好，这个 crack 下面有一个 patch 文件， patch 文件呢，在这里我们要把三六零给它关掉， 好，退出确定。为什么关关掉呢？如果你双击运行它的时候，有三六零杀毒跟三六零卫士在这呢，它就默认这个 patch 是一个病毒文件。好，安装的差不多了， 安装完成之后呢，我们不勾选这个 launch sisk package trace。 好，就是不启动这个 cspex 软件。好，我们把它去除。勾选，点击 finish。 好，双击运行这个 patch 好，点击 patch 好， patch 到。好，根据这个教程，我们看一下。 好，拍成照。好，我们退出。破解了之后呢，我们双击他，看一下这个软件。 好，我们发现这个软件是全英文的，我们如何将它汉化呢？好，我们进入刚才的这个 文件夹下面， 这里有一个 chinese p t l， 我们把它复制，我们复制到 c 盘， robert file 好， sister packet chase 八点零 language 好，点击粘贴好，我们就把这个汉化包给复制进来了。我们看一下这个 sister pack chase， 好，现在它是中文的了，如果我们不要把它改成英文怎么办呢？我们把这里写成 default， 在 prefer 这个菜单下面选择 default p t l， 点击更改啊，我们再启动它 好，他就变成英文了啊，我们把把，再把它换回这个 chinese change language， ok， 好，再启动 好，他就变成了汉化版的，这个汉化版的版本叫八匹龙汉化版。好，我们可以看一下这个 sisk packages chase 的版本， 在左下角，版本是八点零点零点零二幺二。好吧，今天 sisk package trace 安装与汉化破解教程就讲到这里，谢谢大家。

今天拿到了一台四颗交换机，就讲一下四颗交换机重置密码和删除配置的问题。先拿出我们的 console 线，这台交换机的 console 口在背面， 重置密码有两种方法，第一种最常用，可以保留原配置信息，不需要原配置的可以用。第二种我放最后讲，各位小伙伴记得点赞关注，有任何问题评论区留言。 先讲第一种，交换机断电重启，通电后立即长按前面板的 mod 键，同时观察电脑 c r t 软件。进入到下面的界面时，松开按键， 输入 flash you need 选择加载 flash， 有点像电脑装系统时的启动向导。输入 the flash， 查看本机的 flash 文件，这里可以看到启动文件名字为 conflict text， 输入命令 regain flash conflict text flash conflict wald 通过更改文件名的方式让交换机无法加载原配置文件，这样交换机重启后就会进入一个无任何配置的状态。输入命令 boot 重启交换机重启中， 重启后我们可以看到交换机的名字已经变成了 switch， 这个时候是没有原配置的，我们还需要导入原配置。进入特权模式后，输入 dirt flash， 看到配置文件名为 config wall d 输入 redeem flash config 卧 d flash conflict text 把原配置改回原来的名称， 回车确认更改文件名，再输入 copy flash config text running config 把原配置文件从 flash 中装载到 rem 中， 直接回车确认装载。这里我们可以看到交换机名已经变回原名称，输入受 running currency 查看交换机配置，我们看到配置里包含了 secret her password， 再看一下后面的配置， console 和远程管理也配置了密码，我们进入全局配置模式，输入 no enable password no enable secret 删除 secret 和 password 密码，再以此通过命令 line consoleing no password line vita 零四 no password 收 running context 查看在运行的配置，可以看到密码都已经被删除，这样既保留了原配置，又清除了交换机密码。 下面讲怎么清空交换机配置，先进入特权模式，输入命令与 restart tapcom c 确定删除所有配置文件， vlog 重启叫换机恢复到了出厂配置。最后一种可以同时清除密码和原配置， 适合不需要原配置的场景。我们拿到交换机通电后，立即按前面板的 mod， 出现此界面时，松开 mod 键，输入 flash need 加载 flash 文件，输入 dirt flash 查看配置文件名，输入 delete flash config text， 删除配置文件， boot 重启，这样我们就删除了原交换机的配置和密码。今天的视频有点长，如果你喜欢，记得点赞关注评论。
