九上物理安全用电的电路图画法

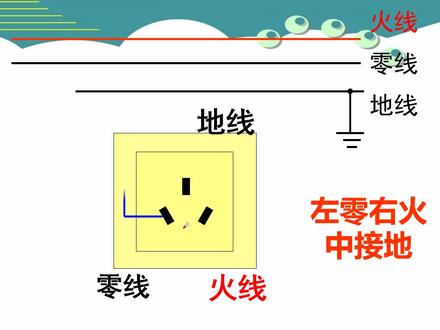

好，同学们大家好啊，那么今天老师给大家分享一个主题，就是咱们生活用电这块有一些电路图的画法，那么好多同学呢问，这个老师说有些电路图我不知道怎么连，哎，那么今天呢，咱们总结一下， 那一共总结这四点啊，这四点技巧，同学们把这四点技巧要牢牢记住，那么所有的在生活用电这块的电路图就解决了。好，咱们现在看一下都哪四点技巧。 第一点，插座花法，那咱们都见过插座是吧，有双孔插座，有三孔插座，那么咱只需记住啊，叫左灵，右火上接地，就是插座，这个左侧的孔要接零线，右侧的孔 要接火线，上侧的孔要接地线啊，这第一个，第二个灯泡的画法，那么咱们都见过那种白赤灯， 像这种灯泡啊，白痴灯，那这种灯泡是如何把它接到零线和火线上呢？那同学们要记住啊， 底部接火，侧面接零，就是底部接的啊，是火线， 侧面接的是零线啊，是零线，这就是所谓的底部接火啊，侧面接零要注意这一点好看。第三点，第三点是开关的画法， 那么咱们控制任何用电器的开关，必须要接在火线和用电器之间 啊，因为火线是比较危险的，所以当电路出问题的时候，咱们首先要切断火线和用电器之间的连接，所以开关就放在火线和用电器之间，这个是固定的连法，必须这样连啊，好。第四个 用电器的画法，那咱们家庭的用电器呢，往往都是并联，所以用电器与用电器还有就是咱们的用电器与开关啊，与咱们插座都是并联的， 那这个要注意好，下面咱们看几道题啊。第一个，请将灯泡开关 三孔插座按照安全用电的要求接入电路啊，开关要控制灯泡，那么按照老师上面讲的四点要求，同学们想一下，第一个插座叫做零，所以左侧要接零线， 右火，右侧要接火线上接地。哎，接地线这个就把这个插这，这个插座啊就画完整了， 那下面咱们画这个灯泡啊，同学们注意了，灯泡要用这个开关控制，咱们先把它两个穿起来 啊。咱们还有一条叫开关要放在用电器和火线之间，所以此处的开关要连到火线上， 然后这个灯泡的另一侧就连到了零线上。那这时候这个灯泡呢，并不是咱们刚才说那种白痴灯，所以这时候就不太需要注意他的底侧和他的侧面啊。这个连法需要注意的就是开关要放到火线和用电器之间就可以了。 好，咱们看这个啊，那这时候就出现了刚才咱们所说的白赤灯，那注意这种白赤灯呢，他的底侧就这个叫底侧啊，底侧需要连接的是火线， 而且开关呢，也应该画到火线和用电器之间，所以这个开关就需要画到火线上。 哎，画到火线上，然后剩下的这个白石灯的侧面接的是 零线。哎，这个题需要注意的就是这种白痴灯，他的底部要接火，他的侧面要接零，还有就是开关要放到用电器和火线之间啊。好，咱们看这道题。 小林常使用的一种插线板，如图十三锁式，他在使用中发现插线板上的指示灯在开关断开时不发光， 插孔不能提供工作电压，而在开关闭合时，指示灯发光，那这时候咱们就说明一个问题，就是开关控制着指示灯，因为开关闭合他在工作吗？开关不闭合他就不工作，对吧？ 而且他说了开关断开呢，插孔也不能提供工作电压。那这句话同时也说明了，开关呢，除了控制指示灯之外，开关还控制着咱们的这个插座的插孔，对吧？哎，所以这时候就知道了，开关是控制他们两个的 啊，那么闭合开关之后呢，插孔就可以提供工作电压，如果指示灯损坏，开关闭合时，插孔也能提供工作电压。 这句话说明了，这个指示灯啊，和这个插孔是独立工作的，就是指示灯如果损坏之后呢，他不影响这个插孔的工作，所以呢，就说明指示灯与咱们的插孔是并联的 好，通过审题咱们就清楚了，首先呢，开关在这控制着指示灯，同时也控制着插孔啊，所以开关得放在干路上， 而又看出咱们的指示灯和插孔呢，是相互独立的，互不影响，所以指示灯与插孔是并连的啊，这块咱看一下，那么咱们指示灯的右侧同学们可以看一下，右侧已经连到了零线上， 插孔的左侧呢，左零右火吗？左侧呢也已经连到了零线上，这时候已经相当于把这个指示灯和插孔的一侧已经连起来了。那咱们在连并连的时候，咱们知道叫两个用电器之间头头相连，娓娓相连。那什 什么叫娓娓相连呢？就是把这个指灯的另外一端要与什么插孔的另外一端连起来， 哎，这个就叫头头相连，这段可以叫头，那这段可以叫尾，哎，叫尾尾相连。然后连完之后呢，注意把咱们的开关放在干路 开关共同控制啊，指示灯和这个插孔，而且开关呢连接了 火线，而另外这指示灯和插孔连接了零线，那这个电路图就连接正确了。好，咱们再总结一下咱们这四点，第一点就是咱们的插座左零右火上接地啊，这 第一点，第二点就是咱们的白痴灯，这种白痴灯同学们要注意，底部要接火线， 侧面接零线啊，这是第二点。第三点就是咱们的开关必须放在用电器和火线之间啊，这是第三点。第四点就是咱们的 用电器和用电器之间，包括咱们的用电器和插座之间是并连的，要把他们连成并连的形式。那么以上的四点就包括了咱们生活用电这块的电路图的画法技巧，同学们听懂了吗？

大家好，欢迎来到樊老师物理课堂，今天我们来学习第十五章第五课家庭电路 啊，我们现在家庭啊都啊都有电路，这个和我们每个人都是密切相关的啊，这节我们就学习电路的构成以及安全用电的知识啊。 首先来看家庭电路的电路图啊，这个呢就表示外边啊，从这个 啊高压线上下来，从这个这个电线杆上面下来的这个两根线啊，这个红色呢表示火线，这个绿色的表示的是零线啊， 这是交流电。然后他过来之后呢，他首先经过的是电能表啊，经过电能表啊， 想进这两个火线零线进进入是吧？进入，然后呢再从电能表分别流出，首先注意首先经过的是电能表啊，然后再才经过了我们的铡刀开关 啊，就是方便我们家里边这个如果维修啊什么的，是吧，把这个种长一烙啊，一落一断，是不是就是把家庭就 整个就没电了。后面啊，当然为了保险呢，中间还会啊，用一些熔丝， 接下来就可以连接我们的这个用电器了啊，连接用电器插座也好，电灯啊啊，包括其他的，嗯，各种各样的用电器是吧，当然了，现在现在我 我们也可以看清楚，他们都是并联的关系啊，所有的用电器他们都是并联的关系。 第二个我们要认识一个特殊的这个插孔，就是我们可能啊，细心的同学也发现了啊啊，这个插头呢分为两类，一类呢是两两个角的那个插头啊，一一种呢，像这种三个角的插头 啊，当然也有对应的是三个角的插插座是吧？三个角的插座。那为什么要弄三个角呢？ 就是因为啊有一些用电器，有一些用电器啊，他会漏电啊，当用电器漏电时其金属壳上就带有二百二十伏的电压，如果这个电器没有 接地线，当人接触到他电流就会通过人体进入大地，你看这里就像这个，当然这个为什么会带电一部分是因为这个本来他是绝缘的啊，我们买的新的是绝缘的， 但是用的时间长了以后线路老化就是那个绝缘材料老化什么的。那有的时候他和这个，呃外壳就那个导线啊，里边的电线 或者被老鼠咬了怎么的？它里面的导线就和外壳接触啊，他就带电了，同样还有的会产生一些会产生静电啊。 呃如果你没有接地线他这个电和这个电呢？就这个外壳带着电啊，通过人体直接啊就是进入大地呢，呃就仍就会发生触电。 但是如果他接接地线，你看这接的线，如果他外外壳有这个漏电的话，哎他通过这个地线通过这个另外的一根地线呢，他就会流入大地， 他直接流入大地，但流入大地。嗯他的这个他的店主比较小，是吧？根据前面我们这个讲的那个店主的原理啊。呃，店主分电压的原理，他就不会经过人体再进入大地了。 嗯，就是他直接通过导线进入大地啊，这个时候那就安全了，是吧？接地线呢？是是用电器的安全线，也就是说除了 除了啊我们用电器上要接的这两根火线和零线之外，我们在室内，这不是从室外过来啊，从室内还要 跑一趟，就是在在走线路，穿线路的时候啊，还会多接触一根线啊，这根线是连接大地，就是呃，在我们自己屋里边啊，跑的时候他要连接大地， 然后这些用这些插座也好啊，这当然是三孔插座，还有些部分用电器，他们他们这个， 他们的这个插座啊，这个有多出来一个角，什么就要和地线相连，就起到了这个作用啊， 他是怎么接入电路呢？同时啊，同时大家也先了解了这两个啊，就是就是有的插座是两孔插座是吧？那不管 是两孔还是三孔呢，上面接的是一个接的是地线，下面两个啊啊，都要遵循一个原则，就是左零右火， 就是左边这个插座接的是零线，右面这个插座接的是火线，就是这个墙上我们看到的那个接好的插座啊，从正对那个插座， 我们正对这个这个面板这个插座来看的话，左边这个插孔应该接的是零线，这标准接法啊，右边这个应该接的是火线，上面这个接的是地线，是不能反的啊，特别这两个和他是不能反的啊，那是一定不能反的， 就是左零右火中间地这个规律，你看他他是怎么接啊？左边接零线，右边接火线，上面接地线， 零线接到零线上，火线右边接到火线上，这地线接到这个中间就这样接啊，左零那像如果是两孔插座呢，那就直接是左零右火，他没有底线啊，他就不需要接地线了。 据你的观察，什么样的用电器要用三角式插头呢？就是这种首先是大功率的，然后主要是有金属外壳的用电器，比如说我们那个洗衣机啊，是吧？电冰箱啊，金属外壳的这些他都要用这个三角式的插头啊， 当然你像这个电饭煲，这个空调，这都是功率比较大的，是吧？他们也是用的上空插座。第二个内容我们学习测 电笔、车电笔，看一下这个车电笔的结构啊，你看 这个呢是高电阻，高电阻就是高阻值的电阻的意思啊， 然后这是一个奶管，能够发光，这是一个弹簧，弹簧主要是起到一个压缩的作用，使它连接更紧密，是吧？这个是一个金属电机，这注意这是金属的啊，金属的 啊，这个这个是把，这是这是绝缘外壳啊，这都是这是绝缘的啊，你像有些比较好一点的。这个 这个测电笔，这也弄出来一个绝缘的，这个，呃，就是塑料套吧塑料套啊，这也他也是绝缘的，就是他很累， 是那种我们呃修理工用的那个，呃，那个螺丝刀，是吧？很类似那个 啊，只不过他这绝缘起来了啊，用绝缘材料材料把它绝缘了，只有前面这个是金属露出金属的笔尖了，是吧？这个当然也是，这也是绝缘的外壳啊，这也是绝缘的外壳， 你看他是也就是这样，这样一来啊，前端和后端就是相通的，中间为了保护安全呢，就是绝缘的了啊，前端是是倒通的，他通过里边这个 这个金属杆，然后连接到的高柱高电柱，然后连接的奶管，然后连接到了这个弹簧，弹簧起到一个压缩，呃，使他连接紧密的作用啊，最后这也 也是个金属电极啊，就这样一个结构，你看就这样一个结构啊，那他使用的时候怎么使用呢？你看啊，这个人拿着，注意，前面都是绝缘的人拿的，然后，然后这手一定要接触手指啊，一定要接触到后端的这个金属， 那直接连接，这不很危险吗？但是他不危险，我们来看啊，你看如果我们撤火线，是不是他就发光了啊？再看一下他就发光了， 发光了，一开始不发光是吧？然后接上火线他就发光，如果撤零线呢？是不是他还是他没有反应，不发光，就这样就撤就撤出来了？这个哪个是零线，哪个是火线？火线是危险的是吧？这样零线也不能说零线就是安全的啊。受， 一定要接触这个触电笔尾部的金属电极绝不允许触接触这个笔尖金属啊， 你看一下，这是正确的车辆方法，这个就是错误的，他必须要接触上段是吧？你看用一只手来接触到上段啊， 这是正确的，这是错误，但是呢，绝不能直接接触笔尖进入体啊，不能接接触前面的 第三部分，学习安全用电，这个是我们大家都要注意的啊，电老虎是摸不得的啊，你看这这个湿的， 这个电路最怕湿是吧？湿手啊，或者用湿布去插这个电器啊啊，或者是电线上，这更不允许了啊，还有这破损的，你看这电线，这个或者这个灯，这个灯座的壳都 坏了是吧？再一个这个天线就是高的，这个物体不能接触这个高压电线啊。 再讲这个触电，这个触电是是电流通过这个通过人体的电流啊，对，人产生的触电有电流，你比方说那根墙角 并不是说因为电压啊对人产生了危害，你看那个小鸟，他站在那个电线上，他并那个高压线啊，电压非常高是吧？但是他并没有受到伤害，那就是因为他 这个，他两两个角，两个角，他抓着这个电线之间的电压很低啊，电流很小， 嗯，他们的之间的电压差很小，电流就很小啊，所以他就没有危害是吧？ 你看一下啊，不同的电流人的感觉啊，十毫安以下有麻感啊，但可以摆脱，但是三十毫安以上的时候有剧痛感，神经麻痹，会困扰生命危险。 一百毫安那短时间窒息啊，心脏停止，当然他对人体还有物理伤害就是有的。把这个皮肤给灼伤啊，给把皮肤灼伤了啊。通过人体大人体电流的大小呢？主要是取决于 这个触电是指电流通过人体达到一定量时引起的伤害事故啊。他主要是外部电压和人体的电阻，如果你你像那个电工维修维修是吧？他穿的这个绝缘的，绝缘的那种，这个 呃鞋是吧，他去如果触摸这种火线了啊，那么他这个因为店主太大绝缘鞋是吧，那他电流很小，他啊暂时他也不会有危险。 那么这个奶管发光了，电通过人体了，为什么人不会出电呢？这就是因为这个电压，我们家里面的电压都是二百二十伏的啊。 他家在车电笔和人体结构组成的串联电路上，然后你要知道那个车电笔里边有一个高阻值的电阻是吧？他通过奶管和人体的电流呢？大概大概啊， 这是这是多少啊？这是一百万欧，种植是一百万欧啊，电流等于电压除以电阻等，最后等于零点 零零零零啊，零点零零零二二啊，就是零点二二毫安，这个电流可以大家可以对比一下啊，是不是十毫安以下是吧？ 一毫啊，不是，是一毫安以下是吧？所以这个电流是安全的啊，他可以使奶管发光，但人对人体是没有危害的。 关于这个电路的连接啊，我们前面知道了，插座啊，是不是都要左铃右火是吧？你左铃右火了，那个用电器插上去的时候 就比较安全一点啊。然后这个关于这个螺丝灯泡，关于灯泡的接法，安全接法我们单独讲一下，你看这个，这是这个灯泡啊，灯泡的接法灯泡，当然它 首先是要受开关的控制，是吧？那么这个开关一定要接火线，注意啊，开关一定要接在火线上，从火线上下来， 然后下来经过开关以后注意他一定要接待上端的金属触点，一定要接待上端，这指这指的是那个螺旋的灯口啊，螺旋的灯口下面，因为我们现在主要的就是螺旋的灯口是吧？然后那个 周围的那个螺旋是螺旋，那个金属呢，要系在零线上，这为了安全吧。啊？为什么呢？就因为我们在拧螺丝的时候，如果你手不小心碰触到了这里是吧？因为他是零线，危险还不太大。 再一个就是，呃，这个上端，这个一定要经过开关，一定要连接火线，也就是你在维修的时候你断开 开他是吧？是不是直接就把火线给断开了啊？就这个道理，如果发现有人触电了怎么办呢？就是的，使触电者尽快脱离电源。 就是怎么怎么办啊，像这个也是有点危险啊。这个说的是什么呢？这个他是直接去拉这个人触电的人， 这有点危险，但是他这里面说的是他下面垫了一个，你看可以站在干燥的木板上，这个是如果有有这个干燥木板，你站在上面，如果你说没有，我去找一块木板去垫在下面，那那就晚了，是吧，时间非常紧迫啊。 当然你也可以用干燥的东西把这个电线给他挑开，或者是把这个人把这个人给他去拨开啊， 就这样，首先脱离接触，如果出发生在火线与大地之间，可用干燥的绳索啊，将触电者身体拉开。呃拉呃，拉离地面，或者用干燥木板将人体与地地板隔开，再设法断开电源。电源就是 如果手边有绝缘导线，可先将一端良好接地，另一端以接触者将接触的带电体相接。这样啊，也可以用手头的这些东西将电线砍断或撬断。 那么这节的要点就是如何啊？避免触电，保证这个这部分的那要点啊，保证安全用电呢，就是符合用电的要求，这个不要弄私用电机，保护好电 绝缘体，不要使他的火线裸露，要及时更换。对金属外壳的呢，要外壳接地，然后在户外不要靠近高压带电体啊，户外的那个防风筝是吧，要注意 他的原则就是不接触低压带电体，不靠近这个高压带电体更危险啊，更危险，有时候你靠近他就就就容易就可能会发生触电。 家庭电路中电流过大的原因，这个比方说起火了，是吧？有的我们听到报道起火了， 就是电流过大引起了这个，呃，发热严重引起了火灾，是吧？他的原因就一个是短路了，另外一个是用电器的功率过大了。你用的这个电线比较细，功率过 过大啊，带不了那么大的功率。发热严重，他引起火灾了，是吧？这个就是短路。 如图所示，闭合开关 s 发现电灯 l 不亮，他不亮啊，就是连接了，但是他不亮，却熔断，是没有熔断，这有电。某同学用测电笔测试灯头的两个线 c 和 d， 发现 都亮啊，这两点都亮，都亮，有电是吧？而且有电。嗯， 试电。呃，再用测电笔试火线啊， a 和零线， b 测 a 线是发光，这样也发光啊，但是测 b 的时候却不发光，这个因为这是零线啊，这个是零线， 这零线他不发光，是吧？不发光是正常的，这他不发光。问你，他的故障是什么故障？是什么 故障？首先来说本来啊，本来这个正常情况下，这个灯泡的左端连接的是火线，这这一段应该用车电比例是车辆是亮的，这一段连接的零线，本来这一端地点在测量的时候他也不应该是亮的，是吧？ 但是现在为什么出现这种情况了，就说首先说明这个灯泡是好的，这是联通的，这个电是从火线这边过来的，是吧？这是联通的， 那这为什么不亮？说明这这个电并没有来到零线上，如果他来到零线上，那就造成短路了，那就造成短路，那就引起火灾了啊，说明这边是断的，是吧？说明这边断的。所以 你看那个火线，火线，他说火线和零线短路，那如果他短路，这个垄断是马上就垄断了啊。 然后电灯 l 短路，如果他短路，这就不会有电。电线 ac 某段短路，说 ac 短路， ac 短路，同样，这也不会有电。 bd 某段短路，断路啊，断路啊，这个是正确的啊，这个正确。 第二题，下列做法符合安全用电原则，是吧？刚才也显示了，应该是 d， 嗯，不对啊，不对，不应该是这个错的。大功率是吧？这是错的。那么这个 a 用失手，这不对。金属壳的接地三角插头接地，这个是对的，是吧？触电时应应 立即用手将触电者拉开，这个很危险，你也会触电啊，所以这个不对。第三，某同学中原来的电灯都正常发光，当把一个开关断开的 这个台灯插入插座，保险丝熔断，室内电灯全部熄灭，原因是什么？原因就是保险丝熔断就是短路了，或者是功力过大，就是这个，呃， 就是某一处短路啊。当然也如果你说这个也可能是功率过大啊，但是台灯的功率并不大，是吧？台灯的功率并不大， 所以排除这个啊。嗯，那这个就只能说是这个笔短路了。你说插座原来短路了，台灯的插头短路了，嗯，但是这个也也有可能。嗯， 但是这个是原来插座短路。这个，这个绝对不可能啊，这绝对不可能 啊。这个壁也错了，是吗？壁也错了，因为这个台灯内台灯内的灯泡短路，因为这，他这说的是啊，开关断开了，开关断开，是吧？断开开关了，他这个和这个灯泡就不连接了啊，所以这个是插头短路。 第四题，问你这个螺丝灯，螺丝口灯泡的灯状，他怎么连接是对的啊？ 首先，开关必须连接火线是吧？你看这个没有连接火线，这就是错的啊，这就是错的，这个必须连接火线 啊。然，然后这个 ac 的这个区别就在于，火线开关过来这一根线要连接这个上面 这个触点啊，你看连接上面这个触点，这个才是对的，是吧，这个才是对的。第五，下列关于用电常识的说法。正确的是家庭电路的用电机都是串联，这是错的。失手安全，那这是错的。保险是容纳，一定是电路短路造成的，也可能是功率过大 发生触电事故。应拉首先拉闸，切断电路或用干木棒。如果你闸呃离得太远不太方便，因为他一般闸呃都是都是在高处，不太方便，那就用木棒或者用绝缘物把电线挑开，或者把人给他呃 去退到一边，是吧？断开，所以这个选 d。 其中符合做法的是，你看这个都破损了，这个电线 线上不行，这个机壳没有接地，但是也不对啊，触电了，你看这这，如果有人触电了，马上断切断电源，所以这个是对的啊。 小明同学家里几盏灯都不亮了，检查保养时没有垄断，用测电笔测试内各处电路奶管均发光。小明对故障做了以下四种判断，正确的是，是不是和前面那个，是不是和前面那个道理一样，是吧？ 前面是是一样的啊，都发光，就是灯泡坏了，灯泡坏了，就像前面他零线那个接线处，他就不会是吧？那室内短路了，短路，那他就 就应该熔断了是吧？进户线，进户线，零线开路啊，进户线火线开路。火线开路 啊，那他就不会，那他就不会这个，呃，再亮了就没有电进来了是吧？所以这个是进无线的。进无线的零线开路了啊，各处都有电了。 画啊，让我们画啊，这是画灯泡的接法是吧？首先这个开关要接火线，另一端出来要接到这个上端，然后这 c 再接零线是吧？啊？ c 错了啊，错了，这个 c 要接零线啊，这要接成零线上。 然后这个呢？啊，这是个插座，右端左零右火是吧？右端已经接到火线上了，左端接到零线上，中间接地是吧？中间接到零线上。 好啊，这节内容就是这些啊，希望大家注意安全用电啊，学会这种电线的接法。好，再见。
