犀牛怎么做镂空地球仪

大家好，我是当李子，今天来见这个镂空花瓣球， 我们来找一下他的一些规律，这个镂空球呢有五个花瓣的，也有六个花瓣的，怎么找到呢？我们把眼睛计较在这个花心上，这个呢是六个花瓣的，再看一下旁边这个，这个呢是五个花瓣的， 这说明球体上他有五边形，也有六边形。不知道大家有没有想到，经典足球也是有五边形和六边形构成的，我们参照一下足球的图片， 他这个白色部分呢是六边的哈，黑色部分呢是五边的，那么这 这样的话呢，就可以在五边形和六边形的基础上来做这个花瓣，然后再把它们拼接起来就可以了。好，那么我们开始来建模， 首先在犀牛的顶速度上啊，创建一个五边形， 边数是五以边为起点啊，先啊找个地方随便画一个，他的边的长度呢是一百， 把五边形呢给他移到原点坐标，使用移动命令。好，记得在这里呢要勾选这个中心点啊，我们获取这个中心点，输入零， 再创建一个六边形， 也是以边为起点，给它反转一下， 放大透视度。 接下来呢要把五边形和六边形的拼接成一个球状，那么呢这里就要运用到一些数学姿势，先求出这个六边形的这个旋转角度， 那么我们可以这样做，把这个六边形呢给它旋转成型 啊，以这里呢为轴起点， 那么旋转三百六十度，再把这个物体啊以零坐标为起点啊，环形阵列五个，我们切换到现款模式，这样呢看的比较清楚一点， 也就是说把这个物体沿着这个五边形环形正列，使用环形正列命令，以零坐标为起点，正列数是五个， 我们切换到着色模式， 再把这些物体全写啊，计算出他们的相交线， 把这些物体给删掉， 这线看起来比较乱了，我们只需要这个这条线，还有这个六边形跟这个五边形 给他隐藏一下，其他呢？删除再显示出来。好，我们把这个六边形给他，使用这个三 d 旋转命令。 呃，起点复制哈，你给他复制一下，然后选择这个第一个参考点。好，第二个参考点是在这确定 好，可以把这个参考线给他删掉了。 好了，我们在这个基础上来给他创建一个球体，选择这个四点。啊， 那么这个五边形的和六边形的这个角点呢？刚好在这个球体上， 我们把这个五边形和六边形给他，呃，投影到这个球体上，使用拉回命令， 再给它，呃，分割 好，其他的删掉， 我们要在这个五边面和这个六边面的基础上给他 切出一个花瓣出来。好，那么这个六边六边面呢？这个角度呢？啊，不好建模。好，我们先把它啊躺平啊，把它变成一个躺在平面上，那样的就简单多了。 好，我们给他使用三点定位， 把它弄平，弄到下面来， 呃，可以把它移到一边，切换到这个底视图。我们先来做这个五边形，五边形呢，呃，做这个花瓣呢，我们先给他做个辅助线。啊， 啊，以零坐标为起点，在这里呢，给他画一条直线， 所以给他画个十， 好，给他画个弧沿弧啊，选择起点 这弧线给他重建一下啊，那么点数是七，接数是六，选择这中间这个控制点啊，给他移动个十五， 好，再给他好镜像一下， 我们可以把这些辅助线给他删掉些，那么他中间呢是一个圆，好给他画个圆，那他的半径呢？是六啊， 好选择热线给大家呃，修剪一下， 切换到，呃，透视透视图，好，我们给他对齐， 好对齐这个点， 好再给 组合一下这两条线 环形正列，环形正列啊，五个。 呃，这里呢也给他呃做个弧啊，同样同样是给他做个辅助线 啊，画圆弧，选择起点 给他重建好，给他向上移动这个控制点移动是 我们在透视图上给他呃对齐一下， 把这条弧线给他环形正列啊五个， 我们把这些啊全写给它修剪一下 啊，中间也给大家修剪一下， 好确定组合。 我们把这个线呢跟面呢给他选择一下，好把这个面和线啊选择，然后给他使用修剪命令，我们切换到卓式模式。 呃，这个接缝线这样看起来很不舒服啊，我们把这个接缝线 给他移到一边去啊，调整封闭曲面的接缝， 好，我们把它移到这里来，好再给他修剪，剪掉 这个五边形花瓣呢就完成了哈，我们接着来做这个六边形啊，六边形的花瓣呢也是跟五边形花瓣呢是做法是一样的啊，这里呢，我就啊不再啊，多做几次哈，大家看我操作吧啊， 好，我们接着呢，把这个六边形呢给他再定位回这个角度上去啊，我们先把这个线呢给他先删掉， 好把这线删掉，选择这六边花瓣 啊，使用这个三点定位，好 卷起这个线啊，为了不影响后面的拼接啊，我们把这个线给删掉啊， 选择这六边花瓣，给他环形阵列，以零坐标为起点啊，阵列数呢？是五个。 好，我们接着呢。呃，选择这个五边花瓣啊，再使用这个三点定位啊。 呃，选择复制，把它啊复制到上面来。 那么再给他环形阵列，以零坐标为起点啊，阵列是五个，我们接着用同样的方法啊，选择这六边花瓣，然后三点定位， 获取这点的时候要注意一下，不要给他写歪了。 好，把这个右边面给他环形正列好。呃，接下来呢，一直都是用同 同样的方法来做哈，这里我也不多做几次了哈。 好，这个球体呢就拼接好了，我们把这个面呢给他全选组合一下， 在 给他个厚度反转一下，向里面偏移啊，五的厚度。 now， 我们在 shift 模式看一下。 好，这个镂空花瓣球呢就完成了。如果有什么问题的话呢，欢迎到评论区给我留言，感谢大家的观看，我们下节课再见。

back i got so。

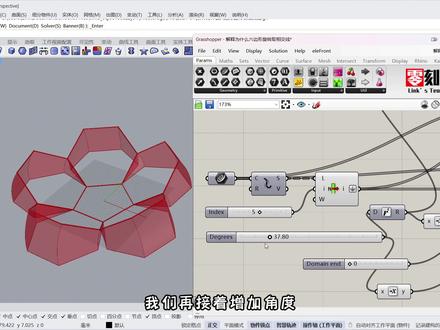

hello， 大家好，我是当李子。我上节课发布了镂空花瓣球的建模视频， 有网友对我旋转六边形的画法有点疑问，问那个角度怎么算的，为什么是那样算的，为什么焦急就是那个角度，在这里呢，我做一下解答，如果对那个建模视频不太了解的同学，可以跳转到这个视频去了解一下。 为了讲解这个绘制用到的原理啊，我写了个 gas hopper 的算法，通过这个算法的动画呢，应该比较容易理解这个知识点吧。 gas hopper 我已经打开了哈，算法也已经写好了，大家看一下犀牛的试窗，在犀牛试探当中呢，我画 了个正五边形和围绕正五边形排列的六边形，通过这个转法，我可以很方便的模拟六边形的旋转运动啊，我只要调整这个滑杆 啊，六边形呢就会围绕五边形的边旋转哈，大家注意看啊，我稍微啊旋转一点点的时候啊，六边形是没有相交的哈，当我调整到大概 三十七的时候啊，大概三十七的时候啊，这个六边形呢就相交了。好，而且六边形的边界呢啊，刚好重合啊，这个重合呢就是我们要的效果， 我们再接着增加角度啊，六边形的相交线呢，就越来越多，越来越乱， 这就是为什么上次的视频我要删掉那些砸烂的线啊，真正用到的就是刚刚相交的那个线段啊， 好呃，这样的原理讲解不知道同学听懂了没有，如果还没懂的话，可以在评论区再讨论讨论。 好，感谢大家的观看，关注我，了解更多的犀牛技巧，我们下节课再见！

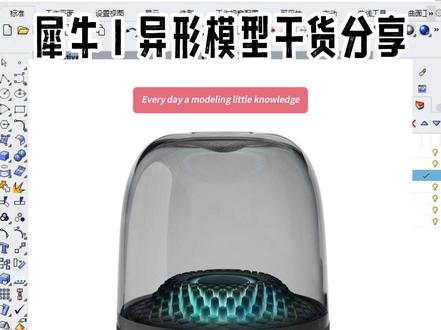

哈喽，朋友们大家好，今天呢我们来看一下像这种异形模型的一个中间部分啊，应该怎么去制作好。首先呢我们需要准备一下它的一个圆，圆的大小的话就是我们异形模型的一个大小，然后，嗯，中间部分因为它是镂空的，所以说我们给它按住 alt 键加 shift 键等比例缩放一个进来。 好，缩放进来之后呢，我们让两个圆之间做一个方样处理，好方样完成之后呢，我们将这条曲面拿做一个直线挤出，注意挤出高度，挤出完之后呢，我们就可以去复制一下上下两个曲面的一个边缘。 ok， 复制完这里之后呢，我们就可以将这里的肢体给他隐藏起来了。隐藏起来之后呢，现在我们需要上面的这两条线重新做方向，这里方向的时候呢，我们打开我们的记录建构历史 f 十，打开控制点，选中我们的最外头的这一圈，选取微方向。选好之后呢，我们给他做一个旋转 处理，这里呢旋转三十度左右。第二排呢，我们重新再来给他选中一下微方向，再次给他旋转一下，旋转十五度左右。做完这里之后呢，我们就可以去给他做一个抽离结构线的一个操作啊，这里我们不需要去给他分段抽离结构线， 抽离我们竖着的结构线即可，这里抽离的时候呢，抽离两条线，抽离两条线，然后呢打开这两条线的一个控制点，然后调整一下这两个控制点之间的一个距离，使用移动工具给他调成中间后两边窄的一个造型。调完之后呢，这里因为我们开的记录结构历史，所以说我们就可以直接去给他做一个方向处， 好，方向完成之后呢，将我们方向完成之后的曲面给他做一个进项，好，进项完成之后全选这两个面做一个我们的环形正列，正列中心点为零点，然后正列的一个个数的话，我们根据他的一个粉红色的预定来定二十， 先看一下二十有点少，我们呢可以给他多一点四十， ok， 四十个的话基本上就差不多了。好，这里的话我们来看一下他中间两个曲面的一个距离是不是有点近，对吧？没有关系，我们呢打开最原始的曲线控制点，然后做移动处理 好，稍微移动一下呢，他的一个结构线呢也会跟着我们的一个。好，稍微移动一下之后呢，我们的曲面也会跟着我们的一个曲线来动，对吧？然后做完这一步之后呢，我们就可以将他的一个曲面做一下延伸，不然的话到时候分割的时候可能有分割不到的地方 做延伸曲面，好，稍微呢给他往外延伸一点点，这里记住做所有的一个操作的时候呢，都是在他的一个原声曲面上面去做的。好，做完这里之后呢，我们将他一整个大的一个曲面就可以隐藏起来了。好，然后将正列之后的一个曲面呢全选 做直线挤出，好，挤出之后呢，放出我们刚才隐藏的一个实体。 ok， 然后给他做一个布尔运算分割，或者说直接布尔运算插级，等待他运行一下。 ok， 布尔运算插级完成之后呢，就是这个样子，然后我们呢沿着他的一个形状线， 用控制点曲线来绘制一下他的一个外部造型。 ok， 这里的话我们尽量换一个颜色的线呐，将这条线给他换成红色的啊，然后呢放出来我们刚才做好的， ok， 然后让他完全相交，超出的地方让他向下来一点。好，以下呢我们稍微调整一下他的一个造型， 让他呢做一个旋转成型。好，转完之后呢，他是这个样子的。好，为了方便我们去操作呢，我们呢尽量给他做一个群组关系啊。 ok， 然后 运算分割，对吧？这里不让运算分割的时候，我们选择的时候可能有点困难，对吧？这样给他一选，然后点击不让运算分割好，稍等他运行完成好，割完之后呢，我们他取消一下群主。好，取消完群主关系之后呢，我们就可以将他不要的地方呢给他隐藏起来，或者说直接删掉了。 做完之后呢，我们来到我们的一个透视视图呢来看一下，好了，做完之后呢就是这个样子了， ok， 这样的话我们的一个中间部分呢就处理完了，你学会了吗？
