给大家讲一下我们画好的电路板怎么加工，怎么设置，这是电路板，这是我们的原地图，这是电路板，看一下三 d 效果， 这做出来三 d 效果，我们要把它加工成 ptb， 首先我们这个文件确认没有问题，连线没有问题之后，这个点叫 mak 点是要对角对称的，一会后边讲 ptb 加工的时候会有说明，然后我们把文件保存之后，保存之后我们打开加利创这个下单平台， 选择在线下单，然后上传我们要下单的文件，刚才我们的编号是零零九五， 文件日期是四月二十号，我需要把这个文件添加压缩文件才可以上传，点立即压缩，压缩之后点打开上传需要等于 一会啊。这里讲一下，我们在设计的时候，一定要把这个工作区域给他切割完这个尺寸，他会自动识别识别出来你做出来的版的尺寸，比如我是八零八五，对吧？ 这个做出来之后，板子的宽度和长度他系统会自动识别出来，右边就可以预览出我们的那个三 d 效果，可以看出来这板子 pdp 加空出来的三 d 效果是这样的，预览确认没有疑问之后，我们选择是板子数量，比如说我们要开一百块，做一百块板子，然后直接点下一步， 然后我们进入下单这个手势区，这有三个选项，一个是 pcb 版的一个铝机板和一个热电分离铜机板，我们主要是用的是铝机板，铝机板和铜机板的话主要是功率性电路板用到的 系统自动识别长宽之后，我们板的数量是一百，板子层数是两层，因为我的板子是两层的，板子系统会自动识别， 然后产品类型我们选择普通消费级的电路板，如果要求的高的，可以选择军工级和医疗级的，这个费用会高一些，但是材质会好很多。重要选项的话，这个我们这个确认生产稿，一般如果你确认板子没有问题的话就选不需要，如果你不自信，而且板子可能有问题，你就选择需要收费， 我一般选择不需要板子拼板数量，因为我们这是独立的一个板子，不是两种板子拼一块的，所以说我们只选择一，如果是两种不同的板子拼在一起的，要选择二，这样会多收费啊。 出货方式可以是单层出货，也就是说我们发发的文件什么样，就是这样加工的，我们也可以按照自己的拼板发货，也可以按照加利创自由分自由拼板， 我一般都选择加利创自由平板，这样比较省事。我们一般选择会选择一个工艺边，可以看这个是一个图，上边这个 五毫米的，这个就叫工艺边，拼板是这样的，我们需要一个工艺边，这个间隙可以不用加，如果是异形板子是需要加的啊，如果正规的，方方正正的需要加 拼板数量。在一般拼板的尺寸不要大于二十乘二十，如果我们是八乘八，我们可以做成二十拼二， 也就是这个样子，尺寸在二十以内，如果说你想要的级，你也可以拼成这样的二十五乘十七也是可以的，我们以二乘二为例。好，这样的话你可以看到板子平板的尺寸和效果，如果确认没有问题点保存， 保存之后我们选择板子的具体数量，二十五大片，也就拼板之后是二十五片，是一百小片，选择这个还是我们选定的数量点确定，这里面 确认生产稿说明，这个我们不确认生产稿可以下面我们这里可以选择板台的厚度，一般是一点六毫米，如果特殊要求零点六和二点零也可以选超薄板，一般我们选到零点六就可以了，但是他后面上面会有说明需要啊，需要提高这个费用。 这个板材我们可以选择哪一种板材啊？一般默认就可以，板材我们一般选择默认的就可以，我不是特殊要求不用选这些贵的 竹焊颜色自由选择，不加倍，一般都是绿色自负颜色，白色 字幅工艺就这种丝网印刷阻焊覆盖。我们主要过孔焊油，过孔盖油啊，过孔盖油，过孔是什么东西呢？就是我们这些 底层和顶层之间切换的这些孔，这叫过孔，一般这个过孔没有用，所以说我们都要把它盖上油，这样的话他就不漏绝缘了。过孔盖油选择好之后 喷我们选择有铅喷漆啊，这个就是说如果要求环保工艺，那就是无铅喷漆，如果不要求，那就有铅喷漆，这个成金啊，费用会更高一点，这个成金的话，如果说要求的特别高，这个板子会镀上一层金。 一般如果说做普通样品什么只需要选择无铅喷漆就可以啊，如果沉浸的话还可以选择沉浸的厚度，一般我们选择无铅喷漆就可以，不同的厚度，如果电流大，我们选择两中丝，如果电电流没有特殊要求，基本走线我们就选择一般的就行。 金手指斜边，这个我们没有金手指的板子，这板凳上没有做金手指，所以说选择不需要就可以了。 线路测试免费的，我们就选择微针全测个性化服务，这里面默认就可以了，可以看这上面文字有说明啊，需要的话你就选，不需要的话一般就是默认的， 这里边不断 smt， 这是厂家提供贴装服务，需要的话你可以点需要啊，点需要的话就可以啊。选择一个报目表，然后在报目表里面选择你要贴什么原件，然后加一双，他会根据他们的原件库给你贴上原件以及相应的收费。我们这里选择不需要 钢网肯定是要开的，钢网的话我们一般讲需要钢网怎么选择？尺寸最好是在拼板的时候，你要选选择合适的钢网，根据钢网的有效面积选择你的拼板数量，我们的板子是在十七乘十七，所以说我们选择这个第一款就可以了。 油箱面积十九乘二十九，选了之后下边默认工艺， 高网数量只需要一个就行了。选择西高网定位 mak 点啊，我们有 mak 点我们就需要啊，没有 mak 点我们就是不需要就可以，我们有的话我们可以可以选不需要啊，打磨方式就是打磨抛光就可以了，这些都是可以的。打印高网型号，不需要 刚往的订单。被褥这里面我们需要，因为我们的原件都是零八零五封装的，我为了让他焊接的更牢固，可以选择不需要防吸收镀层， 加上这一句话，在做钢网的时候就没有那个 v 字形槽了。然后点确认下面交货期，就是默认的四十八小时就行。 是否需要发票啊，如果累计开票的话，我就选择这个八个点的税金的，如果说是是票和板子同时发发的，那就选择十个点税金的，如果你不需要发票就选不需要发票就可以了。 一般我们选择的都是这个收据，我们选择电子收据即可。发货方式我们选择不同交货期订单一起发货，或不同交货期订单不一起发货，我们选择一起发货，选择我们的地址，默认了就可以了，去如果没有的话在这上面添加 快递，我们选择根据自己的需求选择合适的快递，一般选择的是顺丰经济型，这里确认订单方式，我们选择手动确认订单好点，其他订单就可以了，这样等待订单审核，审核之后我们在线下支付这个费用就可以了， 他们支持支付宝，也支持微信啊，两种方式都可以，付完款之后就等待收货，付完款之后就等待两到三天，确认收货就可以。好，我们回到订单，最后我们回到订单，看一下订单，点这个在线 pgb 订单列表， 打开之后我们就可以看到这个订单了，等待审核，这个是审核通过的，就点这个确认， 选择付款方式，选择你合适的付款方式，选择之后确认就可以了。这个电动版从 pcb 到加工成 pcb 的订单下单过程介绍到这里，谢谢大家。
粉丝4916获赞1.3万
相关视频
07:00

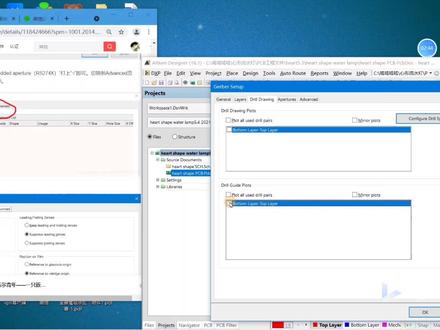

15:00查看AI文稿AI文稿嗯，今天给大家录制一个那个导出胳膊文件，并且用胳膊文件发给那个力创，然后再让他打板子的一个教程。胳膊文件呢，这个是他的百分百科，他就是在 pcb 用于加工的一个文件， 然后这个是我给大家做的一个呃，胳膊文件的教程，在这个教程底下我还付了一个两个文章，一个是英文版，一个是中文版的，如果 大家一定要以我的这个教程为准，然后再以这两个版本的教程为参考，这两个版本都是有一些不一样的，我待会会解释。然后呢中文版的这个教程，只要是有一些作文吧，就是免得大 大家去查字典，所以说我付了这个教程，这个这边的话就是对每一个英文基本你看他都会有对你的中文解释。好的，现在开始给你们示范怎么导出胳膊文件，一步步来， 这个先关掉，这个是我导出失败的一个胳膊文件，我要删掉他， 然后按照这个文章来，胳膊纹尽量导出，一共分三步，第一步导出是导出他是可用的层，第二步是导出机械层，第三步是导出他的钻孔，就比如说你的焊盘啊过孔之类的。然后我们现在开始看， 首先在 pcb 的环境下，我现在已经点到了 pcb 的环境下，然后点亮 f， 然后点胳膊 faft， 他会出来一个这个界面， 然后再捐那种页面，这里选英寸，这里是二比五，二比五的话是工厂默认加工的一个比例，就大家不需要改，然后再切换到那个层，那个层呢，就是这里 选择优缝，这里全部都 offer 不选，然后这里把这个勾勾上，然后右边的机械层全部都不选，最后的话就是这个界面 左边和右边要一致，紧接着到这个程序不用管。 嗯，设置了 jinel 和勒尔斯这两个页面之后，然后这个是钻孔层，现在这里两个都不要选，就是什么都不要选。这一层， 这是第一遍脑孔，这里什么都不要选，然后切换到这个光圈层，光圈层的话就在这里打上勾，紧接着切到最后一个 页面，然后保持默认设置，然后跟这边一样就好了。嗯，现在是一样的，然后点击 ok， 第一次导出，然后等待他导出。第一次，嗯，看到没？这个就是一个镜像，我真正的那一 个，第二个文件其实在底下，所以说这个文件是可以不用保存的，没有问题，他其实是给我们看的，也没有什么用，然后有用的是下面这些层加载一下， 你看这层，这层才是有用的。然后呢进行第二次导出给补文件，这一次是导出机械层，我们再次， 哦，你看到没？我现在就没有那个什么了，一定要切回 pcb 界面，再次的倒，嗯，对，找到他，然后再进这里不变，然后是直接切换到勒尔城， 这个时候呢将这个勾不勾了去掉，然后再在这下面不选这个还是不选， 然后在右边机械层中选择与板子相关的机械层，然后就把机械层选上，选上了之后呢就跟这个界面一样， 然后切换到这个孔层。刚才第一次的时候，我是跟你们说全部都不要勾，是吧？然后现在第二遍倒，然后就要将 这里这一个框这个勾打上，然后这个镜下不打 下面这一个框呢和上面呢要一致，所以啊一个勾，然后左边和右边你看一样， 然后到这里之后，后面两个都不需要更改，直接点击 ok， 再次等待，然后这个分成了 是倾向城。哦，我左边和我右边的头之所以不一样是因为，嗯，我已经把 那个这边的那一些心情吗？是个 led， 我已经把 led 的风罩全部都换了，我换了新的 led， 然后他那个风罩的这个机械层不一样，所以你们不要大惊小怪，我这边又重新排了一次这个版队， 然后同样的这个文件也不需要保存。第三步是导孔还是要回到 pcb 的界面，然后还是这个选项，这个时候是专门导这个孔程， 然后这里对着这张图来，这个这个是一样，然后这里选择中间这个，下面这个勾要勾上， 然后点击 ok， 然后他就会弹东西出来，你就点确定，再点确定 啊，他就会出焊盘给你了，这个就是你在那上面的那些焊盘，哦，对， 我们呢这个 a d 十六呢，在 wins 系统上应该是有一个 bug， 我在这上面应该有写，就是你倒出来了之后千万不要缩放，你一缩放就 那个胳膊文件，他可能会停不下来，你看我扩大，你看我就找不到他了，在缩小啊，是吧？你们就不要随便的动他，你看我动了他，他现在就这样了，不过没关系，这三个层你都不需要保存的，其实 你就看下面嘛，是吧。 然后我给大家解释一下，就是机械层， 机械层他其实加工的时候他是不会加工的，所以有一些那一些教程里面他可能他只导出了啊，你看这边又开始犯傻了，看到没，我的这个层就大家不要随便去动他， 就你加工的时候，他一般他工厂加工，只会加工可用车和刀孔的车， 他机械层他是不加工的，他是用来。对的，这是拿来看的。然后呢，我这边我保保存一下我的工程，这三个你不保存也行， 我这边偷懒我就多保存，其实他们没有什么用。嗯，好，然后我关闭我的工程， 然后在力创那一边打板。怎么用胳膊来打板呢？你看我这个有一个凹铺的文件，你看我刚才的那一些，那一些胳膊文件就在这里，我直接 把它压缩，压缩到这里，然后我打开我的佳丽创， 本次打扮由邱玄涛同学倾情赞助，然后现在是另创下单的教程， 在线机架，然后上传。然后呢？ 因为他这个号是第一次打版，所以有很多细节我都可以一次性在这个教程里面说清楚啊。你要打版的话，你个人的邮箱，首先你要注册吧， 然后你要去下载一个这个佳丽餐下单助手这个软件，然后他是一个你要下那个电脑端的啊，手机端也可以下，但是手机端不方便。 然后在这里上传 pcb 文件，我就把我刚刚的那个 pcb 上传上去， 看到没？就这个一定要，你看他这边，他只能上传哦压缩文件啊，然后等上传， 这个上传过程会比较久，而且可能会上传不成功。我试过传了五分钟都没传上去的， 这是我文件已经传好了，我这个文件传了大概有五分钟，所以中间我就暂停了，没有录制。然后呢？你左边的话，你板子层是不是两层？ 板子宽是十乘十，力创最多打十乘十，你再往上打就要加钱了啊，虽然现在是免费，是吧？板子数量就直接选五个。然后这一边的话呢，就是我的 那个板子的图，我可以看一下胳膊图。嗯，全选，这是我实物的仿真图， 这是我底层， 底层记得要有我们工作室的 logo 啊。我现在是调了那个全屏，让你们仔细看一下那个胳膊文件。 然后这个是顶层丝印，他这边的颜色跟立创应该不一样。然后这是主焊，顶层， 这个是线路的顶层，这是底层的线路，这是底层的竹焊，这是底层的丝印，就我们 公司的一个 logo 在背面。三孔层就是我们的那种各种焊盘，是吧？你看这些焊盘，这一个个孔全都是我们紫砂的焊盘。 呃，这个应该是他封装那个层，这个是边框层，就是那个实诚实的框，这个是那种禁止布线层，一二三四， 这是孔福城，这个我也不知道叫什么城 好，就这么多层了。 然后我现在给大家放大看的是我那个顶层的线路，你看到没，这些位置就是焊盘，一个个圆圈是焊盘，然后中间这个细细的，这里就是我的电线，嗯，这里是我打的过孔，这里是地孔，增强这个 pcb 的联通性。 然后你往下看，那这一根根的这些线都是走的通的。我给你们看一下底层的底层的线路，嗯，我底层没有走几条线， 看到没？这个这些就是线路， 我在这边确定了，我顶层和底层的线路没有问题。嗯，就差不多了。 退出全名，然后继续下单， 点击下一步。 嗯，看到没？他这边你要绑定公众号才是零元，你不绑定的话。
