卷闸门齿轮限位器怎么接线

大家好，我是漳州坐电机的老张，今天我们介绍电动检闸门线位如何调整，首先我们这个就是电机已经装好了，也是说外挂机，电调机已经装好了，他定位 开关在哪里？就在在电机本体上的这边侧面有一个线位总成，有一个带动传动螺母。好，我们来看这一台就比较好调整了。首先这个定位开关是外边有一个透明罩，透明盖我们拿掉，里面有两个定位开关 出厂啊，通常是又安装的，又安装就是说电机装在屋里往外看，装在右边，装在右边的话是这边黄色的，这个是上定位，红色是下 定位，如果是左安装，刚好是相缓好。我们开始演示，首先要把门板开到咱们一一定的高度，好打开。电机 运行过程中有没有发现这个两位定位螺母啊？他是同步在走的，跟电机同步在走啊，我们门板小店已经设计到这个高度，首先要把 压到这个定位螺母，这个导向板压开，他就离开这个定位螺母。好，这个现在两个定位螺母就很灵活，移动的。好，我们把定位螺母移到这个 移动开关的触点，听到个滴答响，这个位置就已经起，就是定位的位置了，听到那个滴答响就是已经定位螺母触碰到的定位开关，这时 电机就断电。如果我们定位找好以后啊这个导向螺母换回螺母的卡槽中，要注意要换回这个卡槽，这样才会位置才会准确。好，我们可以检测一下定位的高度 合适不合适，先把门往下放一点，好，往下放一点，他这个定位螺母同步带走，我们检测一下定位开关有没有起作用，我们不不按了，就是通过定位螺母在在工作， 现在定位开关起作用，咱们现在观察一下现在实际纹的高度是是不是我们设定的高度，如果不是可以微调一下刚才那个方法，微调一下定位开关螺母的相对位置。好，我们现在已经上定位已经调好了，我们要 设定下定位，把门关起来，我们看一下两个定位螺母同步，往往红色这个方向走了，他，因为他是同步在走的。好，我们设定现在这个门已经关起来了， 门的那个缝隙我们也可以微调，微调是哪里的？微调这个电梯上有一个刹车分离感，这个刹车分离以后门的自重会下来，所以说这个高度啊，我们可以 微调一下，都可以用这个来控制，要不电机有的不好控制。好，我们来来调整定位，还是同样的方法，把 倒板分离，压住分离开把调整，现在定位螺母就很容易移动了，调整到那个触点，碰到那个触点，听到滴答响， 地带就是这个位置到了，再把这个导向板卡回这个定位螺母的朝中，这样 就下定位也调好了，咱们可以检测一下，好上身，好上身一点点的，咱们让下定位，定位开关自己工作。好，现在下定位是自动关停， 咱们现在观察一下定位的底下的缝隙合适合适不合适，不合适啊，还是用这个方法微调一下 好。今天这个电动减门机向位的调整就说到这里， 起点减门机始于品质，不止于十一，了解更多请关注点赞减门机使用过程中有什么问题可以私信我们。

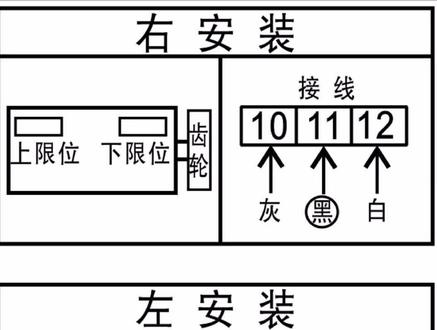

面对已经安装好的卷门机，无论右安装还是左安装，左手边线位开关永远是上线位不变。

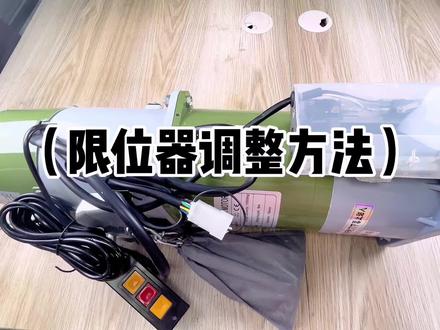

现在讲解纤维器调节方法，首先我们把纤维器盖子打开，我们看到的这款是卡片纤维器， 左右两个齿轮下方一个铁片卡住齿轮进行限位，锁定齿轮上方各一个限位器，其中左边是上升限位，右边是下降限位， 现在我们进行下降限位调整，按住手动按钮下行键，把门调到合适的位置，然后一只手按住卡片，另一只手调整齿轮，刚开始可以快速转动，快到镜头，放慢速度进行调整， 当听到限位器响的时候，这时候表示下行限位调试完毕。然后我们进行上行 线位调整，按住手动按钮上行键，把门调到合适的位置，还是一样，一只手按住卡片，另一只手调整齿轮，一样的，刚开始可以快速转动，快到镜头，放慢速度进行调整， 当听到纤维器响的时候，表示上行纤维调试完毕。调整好上下纤维后，注意要把片卡在齿轮里，这样轮子固定住纤维器也不会跑，最后再把盖子盖上进行充电测试。
