x8线切割怎样画封闭槽里面圆弧相接

好，现在我们来学习一下这个叉八软件啊，这个四方形， 我们四个尖角我们要倒成圆弧或者圆角，这个时候我们第一步呢就要先选择一下这个倒角啊，这个圆倒圆角这个啊，呃，点一下， 点一下以后呢，我们这个菜单提示栏这个底下角啊，他就叫你选择第一个对象或半斤啊，啊，或者他是半斤等于两毫米， 如果你没有输入的时候，他半径是等于零的啊，那我们现在我们要输入一个啊，打个啊进去，先手工输了个啊，然后按回车， 那现在我们讲到这个倒圆弧，这个半径是三毫米的话，我们就这里输入一个三回车啊，这个就是我们就输进去了，然后我们就用鼠标选择，假如说我们这条边跟底下这条边啊，他是 倒圆弧的，三毫米的啊，这个角你看已经倒好了，是吧？那就假如我们这个左手边这个还要倒，那这个时候我们要用按要重复功能，重复功能的话是空格键，你按下空格键啊，按下空格键， 按下空格键以后我们鼠标左键再点这条线啊，跟这条直线点一下啊，他就倒好了，然后上面这个呀还要倒的话，我们再按一下空格键啊，再点一下这条线给这条线啊，他就倒好， 然后搅到最后一个角，我们还要倒圆弧的，假如说我们最后一个角我们倒圆弧，这个圆弧半径是啊，说的是五毫米的话，那我们啊还是要改一下啊，在 按一下这个倒圆斧，这个这个菜单啊，按一下，然后还是输了一个啊，按回车， 输入这个半径，再输入我们五毫米，按回车啊，然后我们现在去点这个数，两条线点一下啊， 这条线点这条再点一下啊，来，就这个，这个，这条就是圆弧的，半径就是五毫米的了。呃，就具体的操作过程就是这样哈。呃，谢谢啊。

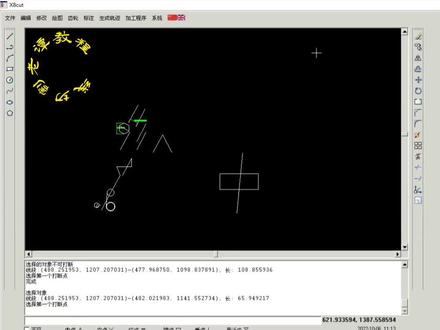

大家好，我是老谭，昨天讲解的花仙呢，圆呢包边形或者是捕捉这一块，今天讲解一下 叉八的编辑啊，编辑功能，首先是删除啊，删除的话我们可以狂选狂选的，直接按删除， 我们也可以直接点伸出，然后再狂选在空格或者是回车直接靠近， 还有什么办法可以删除呢？我们可以点他之后按进里头啊，回车键右边的一个禁言而一体里里头以前就搞定复制啊，了解 地方的复制剪辑图标，然后框选要复制的对象，然后看 空格键，我们想把它可以任意到移到一个位置，也可以直接到某一个点，某一个中点呢，或者是单点呢，也或者是某个圆的圆心上面选啊，鼠标只点一个圆心，可以任意移动， 这就是复制便宜。上面是一个金箱啊，金箱的话选择要 镜像的定向，那我们框选一下，然后按风格键，我们直接一个位置就马上是镜像的，我们要不要删除刚刚这个头，只保留后面这个， 如果要删除的话，那我们就按歪，不删除我们就按 a 那个，那种可以按。哎，源头多海带啊，那就是金香， 这里便宜啊，点便宜，便宜的话我们比如这对象，我们要便宜十毫米，比如说一十，先是选择对象啊，先是选择对象便宜，哈哈哈，然后， 嗯，往上就往上了，这就是十毫米吗？可以插插一眼，哈哈哈哈，十毫米没错的，还可以便宜，那我们可以在远上面进行便宜便宜。给你 黏膜，他这个地方是直径距离啊，这个时候我们就直径的距离黏膜回车往里面往外面都是很 ok 的啊，就这样搞很简单， 下面讲解的是移动啊，移动跟复制的区别是移动的话我们可以把整个的图形都搬走，复制呢，等于我们把这一个图形呢 再做一个，再制一个过来，而源头还在移动的就是顶起来就把它移动了， 比如我们按移动健身理想航空的键，鼠标点击它，我们圆头点到这里，看我们圆头的圆呢是 没有呢，这就是移动和复制的一个区别。然后将这个旋转，旋转的时候我们也是首先旋的，旋转的对象 框选一下，我们可以绕着抹抹液的点啊，我们可以输入多少尺寸去旋转，也比如我们可以在照人家的圆按按这样去旋转，输入角度就可以了，就是输入米球石头， 他从这个位置直接旋转到这边，说了旋转了之后，然后我们说打单啊，打单的话我们解决打单 选择对象， 看我们的这个地方是刚刚点选大概的点击一下， 对，就是打单啊，我们这条线的话也可以进行打单，但是这样搞着麻烦，用下面这个剪除，直接就剪了，可能更方便点啊，可能是这样的， 下面更显得很方便。然后我们说的这个倒角啊，倒角的话点选 之后，我们这个地方可以选择，首先选择距离啊，你要让他知道这个距离这边五毫米，或者这边五毫米，那我们要输入一个五，再接二个头角的距离，输入五， 选择几条直线，第二条直线，好，这个位置就出来了，那我们标注一下，看一下是不是五毫米，嗯，这边是五毫米吧， 这边也是五号，你看看我们要倒酒啊，倒酒怎么办呢？ 可以到，这是到圆角啊，这是到斜角，到圆角的话那我们这里首先是输入半径啊， 有时候两点五吗？ ok， 这是我们选择对象，选择一条线，选择第二条线，这个二就是两点五，半径啊，半径六点五。嗯，两点五速度就出来了。 刷了这些的时候我们再说这个分解啊，分解的话相当于这种头型，他是一个整体的，或者是画一个六边形的， 你看他的头型一点一条边上是整齐，这个也是一个整齐，像这种合并的头型要把它分解的，你才能闪住抹一条线段嘛。那我们这个是分解选择对象， 这个是我们删除每条相干的话带着删除，然后过整体的话，整体的特训的话，我们要点删除的话我们就点一条边，他是选择整个对象，直接删的话他就把整个特训都删除了。我们现在开始说记 正面啊，正面的话点选正面，我们选择一个对象，我们选择一个对象啊，框选一下啊，这个时候他是有两个 选项啊，一个 c 是环形的，环形的，就是比如我在这个点可以正面旋转多少啊？每个每个角度旋转多少度，有没有圆形的啊？这里有个巨型的，巨型的，就是我们往上排也可以排到转光 右边排可以排多少？那么大多数情况也是按的举行啊，举行的，我们按二数数，二回车，正确的个数一到一百， 输入二十，你啊，然后行也可以输入二十，甚至 便宜几十五，几十五，两手对面出来的头型就出来了， 这是二十，往上是二十四，然后尺寸的话距离他是 应该是十五的啊。嗯，很多人都有食物有竖着方向都有， 尺寸也是十五啊。标标说明说到针见了之后啊，这是去选针，马上讲解环形针链啊，比如说我这一个要进行环形针链，那么我们来演示一下，我们框选对 一下啊，我们把这个头型给框选掉，空白键按 c 选择 c 啊， acd， 这个时候我们直径中心点啊，直径中心点，我们可以直接在让他旋转的 大概对的位置，这里就是项目间的总数和项目间的角度，那我们可以一二三三种方，三种方法，那么输入一项目间的总数，我们旋转四十， 我们旋转的角度每一个是九十度。嗯，复制旋转项目不？不旋转，旋转我们一般玩一下。嗯， ok， 一下就是从这里直接旋转出 四个功能，这就是边界旋转。边界旋转的话还有几个功能呢？我们这时候头旋可能大点的话可以把他伤口，伤口的话就在小了， 这边还有一些，对吧？ 那我们再用对面选择上选择底下空格键，再按 c 选择中心点，我们选择您位啊，这个高标系这个位置是您位，我们选择项目 填充角度，项目间的角度我们可以选择二啊。二是个什么概念呢？我们要填充的角度是多少度？那我们也想填充一百八十多，那行，我们输入一百八就行了， 数一百八，然后现目前的角度，嗯，大概一百八，但我们数二十多。二十多和他两个产品之前呢角度他是二十多， 按外旋转，嗯，这个手他就是这样旋转过来，一共有十个项目间的角度是二十度，那我们来判断一下他的角度是不是二十度。 ok， 两条小道线啊，没选，选择叫做查询一下点点，第一条直线，第二条直线，看到没有？这个就是二十多啊，他是 绕着这个圆形旋转到一百八，每个三角形每个角度的夹角是二十度，这就是今年的第二个选项啊， 我们也可以再选择这三个选项。好玩 还是继续啊？还行啊，请选择中心点，我们选择这个位置，像目前的总数和前程角度。嗯，那我们按零零是另外一个选项啊， 像保健的总数，那我们选择主持，然后旋转的角度。什么用？这个时候我们 这就是这个头型十字蕊形的角度线啊，这节也旋转五次，我们讲到正量之后就剪，剪出吧，剪出的话就会像剪刀一样的选择剪出的对象啊， 好久没有用了啊，这个是要分解的啊，然后换了个三角形的，是一个整体的啊，合并的这个图形，这样说，把它分解一下，分解了之后 我们选择修剪啊，这个时候我们也可以任意的去修剪它，达到自己画的头型的目的啊， 可能这个里面的小圆刷还比较多，再剪一剪 剪刀啊，剪刀还是比较实用的一个。那我们这个时候看到这里有个修剪啊，修剪的话是跟剪刀有一点区别，是我们可以直接框选的再去修剪的。 修剪选择理想，我们可以选择先编制，只能选择直线编和原封。嗯，检查一下啊，这个是按右键， 简直你就推了啊，为什么动了之后他还有呢？因因为刚刚这几个线充电的这个缘分是充电的，那话筒的时候一定要保证这里面没有一些重复线，有重复线的话编程的时候可能就会出现一些别的问题， 然后收到这个延伸啊，下面是延伸，延伸的请选择对象作为延伸的目标，选择这里，然后 延伸啊，嗯，简单简单，他就直接直线直接杀过来让他相连啊，这就是延伸，然后圆点，圆点是什么意思呢？就是我们可以直接 头型的任何一个位置，把它编到是零位的位置，演示一下，我们选择这里是零位。好，这个零位他马上就在这个坐标系的里面，这个位置 在想选的另外一个位置，比如说想选的这个位置是因为他就直接跳到这个线的终点上面，这就是 远点啊，后面这里有一个收放啊，收放就是放大缩小的意思，那我们可以按收放， 请选择需要移动的对象，然后进行回车，联系一下框，选他空格键指定他从这个地方开始放他走脚上。你好，我们可以一动他就变。

大家好，我是老谭，前两节课讲解了画绘图， 捕捉设置时间和这边的编辑，今天讲解文件编辑修改绘图齿轮标注这一档，下节课的话就先变成加工系统，后面这一档 马上开始啊。我们这边的话打开，打开文件的话，我们这个时候可以点击打开 dat、 dft、 dfcf 的文件啊。在这边的话我们可以选择读取优盘啊，你指定某个文件呢，就直接可以打开的 第二个选项，保存文件，像我们这个文件的话，要保存的话也就直接保存，输入一个文件名就可以，我们可以保存 d a t 和 d f 服帖啊，现在 d f、 c、 f 的话在插发上面都是保存不了的，直接在上面输入文件名就行了。我们有时候打开文件的时候可以按一下最后一次修改的图形，这个时候可以查到我们最后修改的是哪一个文件。 后面这一个是全屏显示啊，我们点击一下全屏显示，他这个就在屏幕上全部显示出来了。这里面的编辑， 编辑里面有放弃，有重做啊。嗯，比如我们画一条线， 我们点击编辑里面的放线，他就已经没有了，刚刚画的就我们再按重做的话，他就返回来了啊。然后这里有复制，复制的话跟上一节课讲的这个复制是一样的道理啊， 五个键直接复制在这个边，像福特复制到哪里都可以。下面讲解粘贴，粘贴也是差不多的啊，跟复制差不多， 但是整体的话你必须要减去或者是复制，先提前把它弄好，比如我们这里呢？减去， 比如我们按剪缺，你首先选择对象，按空格键，这个时候再按粘贴，是这个意思，这里面的话删除轨迹啊， 删除轨迹的话，比如我这个是一个编号的程序，没有挑选它，直接点击删除轨迹啊，加工轨迹就没有了， 修改啊，修改你们这个移动旋转、偏移、镜像、针列、修剪、延伸、打蛋分解，他是跟这个一条的工具呢，是同样的，所以这个工具呢，我们已经说过了，就不带重复的，上节课手工，现在我们讲一下这个三缺元啊， 单缺圆，那我们点击一下，他选择对象，你选择这条线，这条线，这条线同时出现几个相缺的，我们这时候指定变绿色呢，他就是选的是哪一个圆，我们选的是内圆。 我们这里三缺元还有一种方式，这个地方按 p， 按 p 了之后就 切换成另外一种模式啊，那我们可以点击这一个点，再点击这一个点，再点击这一个点，嗯，三缺元他直接缺成三点元啊，这就是三点元， 然后这里有个双缺元，双缺元的话我们可以选择一个对象，再选择一个对象，输入半径二， 这个时候我们也马上出来四个可以相学的对象，我们可以选择正面，这样就相当于倒个圆角的意思。 这里还有一个单缺元啊，指定一条线， 再输入半径的大小， 这个时候他就出来一个，这个圆就出来了，那这个圆他是个什么意思呢？我们可以进行标注啊，来判断一下，我们画条线 进行一下延伸啊， 这个圆它镶嵌了这条线，然后分 k 量一下啊，垂直对着脸，这个时候他是显示的是二，我们刚刚输入的是二啊，确认这个线，然后是两毫米半径啊， 绘斗下面的话有公确线，公确线的话我们可以选择两两个圆， 这个是公穴线，你看他出来四条，我们可以选择这里，然后我们再可以选择公穴线 这件它，这件它，这是我们可以去除这里。画图的话也还挺快啊，插吧，画图还马马夫。然后这里有倒圆和倒角，倒圆和倒角的话是这两个功能，我们上一节课已经说过了， 下面说一下等距、定距等分和定数等分，那我们这个时候 近距离分，那我们点击一个对象，我们可以输入这个长度，指定长度两毫米， 嗯，马上他这个位置就是两毫米的排列了，我们可以 进行标注啊，这个就是相应的两毫米，但是我们最后的话，这个位置肯定就不够两毫米了， 不够两毫米的时候他就没有那么多，那我们可以点击回头的下个功能，定速等分，定速，等分选择对象。假如我们这条线要编成十段， 那他这条线的话每一单的长度都是一模一样的，可以查询一下 二点六七幺八，这个位置一样的啊。 嗯，我们讲了回头这边的，现在讲齿轮啊，齿轮的话你就输入魔兽，齿兽压力小，就差不多一个内耳尖角和内外尖角啊，他分为了一个内齿轮和外齿轮 啊，根据投掷的要求直接点击就可以了， 这个齿轮就画好了，然后这边的话还有变为齿轮，变为齿轮的话，它是一个飞镖的，主要是有一个变位吸收要输入进去，这样的话生成的齿轮 他就也是一键生成，吃的也有花键啊，花键的话都是按着参数，但是叉八的话 画出来的尺寸可能跟常规的有些其他的软件画出来的他还是有点区别，不能搁什么尺呢，或者练能划见那些东西 一定要对着透着的尺寸，但有尺寸有些标注的，嗯，数值比较多。 这个时候我们先搞个小铁片啊，先去割一个东西，割一个小件出来之后，我们对照一下那个尺寸尺寸去判断到底对不对啊。然后我们这边还有生成齿条，生成齿条的话 基本上他的要求不高啊，持条的话对自己直接点击就生成的持条，然后我们讲解标注啊，标注的话线型标注的话就是一般都是标的直线啊， 先行标志，标志线垂直的顺着横着的， 对齐的话就是一个，比如斜线啊，斜线的话就就用对齐功能， 嘿嘿。 上面的标注的话，半径，直径这些都是跟 cd 都差不多啊，直接点击他就有啊，标注直径， 然后角度，角度的话我们指定两条线，我们可以往这边呢，也可以往这边呢，往上往下都可以直接测出角度。这节课我们 们讲了简单菜单人的上半部分啊，可能后面这个里面有几个功能的话，生产轨迹这个功能的话做一节课讲 甲方程序和这个系统，后面要做一节课讲这个课讲主要有一个系统升级，很多朋友他是不会的啊，这个是一个要教的编程，你们的话锥度啊，页面啊，生成变锥啊，生成形形修改穴的场所这些呢 可能是一个重点。嗯，到下一节课的时候要讲，讲完这个插拔在加工界面的一些问题之后我们会着重讲解这个操机啊操机编这些功能键 怎么用，怎么设置暂停键呢？怎么加工，怎么调这些参数，看他的效率，怎么设置他的步数。鞋窗的一些追读方面要需要注意些什么，使我们后面要讲的一些重要内容。好，谢谢兄弟们啊。

嗯，叉八系统割的话，我们把我们那个陈的 c a、 d 文件啊，直接复制一份就好， 然后把 u 盘对，这个 u 盘最好不要直接直接拔，直接拔会有一些问题的，还是用这种比较安全一点的。可能是安全一点啊，因为按照规范来说，你直接拔的话有可能会损坏你们的文件。 好，这就是我们的文件。然后我在叉八这边打开了以后，方向不对啊，方向不对，这个角在这里是顺着这个方向的，所以要选 转一下，旋转，以机点为准。九十度啊，正九十度好了，然后生成轨迹， 因为我们放了间隙的时速割就可以了，但是看一下是多少啊，写的是什么玩意？十三协一啊，十三协一 直升三，斜度是一度，那四十后三十七本来是三十七的， 但其实这个锥度会有点偏，那就打三十六点五，不要打太多了，这条件可以从数据会选，这个条件差不多那就可以了，直接确定，然后 回头啊，不谢吗？ 好说，哪里？这个线因为我们放了间隙的，他这个地方没有连起来。没关系，直接找到这个外面就可以了。 打空格，像这种就最后一次说了，这种就很简单了，其实从程序说的太多了就啰嗦了。 可以打隐形，你也可以不打隐形，但是像那种找不到中心的那种要打隐形， 那圆这种就不用打引线 好，然后再锥度，深层锥度啊，空间厚度就已经不用输了。一点他一度就一度嘛，选一度 摸着我下表面。最好还是勾选啊，要不勾选的话你自己处理一下平常怎么割的，割几次就知道什么意思了。 你按这个地方移一点啊，不移一点到时候选不到的啊，他只能这样说，空格圆，这个圆 你自己试就知道了，你如果不偏一点，你告诉你这个里面的这个直升或者是外啊？直升 啊，主要是只是选不到的，这可能是。哎，软件那个缺陷不是说是 bug， 只能说是缺陷啊， 最好是以逆时针为准，统一逆时针用顺时针有没有问题呢？也没有什么问题好，然后就是送外形啊，生成外形，外形的话要放大一点点， 因为他这个东西是在用的，他这个长期磨损的话， 长期磨损他会那个孔会稍微大一点，就是这样的。那么像这种的啊， 我们输入完了以后，当我们要看我们穿的哪一个孔，然后我们就开始选哪个孔啊，这种呢，他孔太小，我们就先搁直身，不要先搁锥度了，太小了。然后就是这大一点的，可以先搁锥度 小一点的啊，他因为他太快，到时候还适当放慢一点。 你割的太快了，最大的问题就是他不圆啊，小孔会割不圆，三毫米以下的，咱们适当的话，你限速，速度要限一下 好，直接发送加工任务就好了。确定这个因为他的孔太小， 我们以这个小孔为准， 这个小孔速度调慢一点，条件改小一点。这为什么 啊？有的版本不同啊，可能版本不同就是你调了以后就是你搁的时候，你调不是调好了吗？然后再搁下一个孔的时候，为什么会跳回去？就是因为你选的时候你看这个就跳回去了， 因为你送书的时候他没有，你没有选，所以他会跳，让你改一下就可以了。版本不同啊，有的会好，有的叉八不是这样的，你改了他 就改了，但是有的他就不行，改了他可能就跳。你看搁这个圆孔，搁小孔，搁三毫米以下的孔，要先搁直身啊，不要先搁对肚，因为这个到时候会搁出来像狗啃一样。有可能的啊，有可能像狗啃一样，他不圆 就是这样的，速度快了，东西倒是搁好了啊，孔就这么大，一点五的孔，然后这是正面，这是反面，反面孔，这个漏废料的 俗称漏屎啊，俗称漏屎。这个五金膜里面都是这样说的，并不是文不文明的问题，都是这样说， 他这个要求三十后的，这个有四十后割一下厚度可以稍微多一点，多个几个四十个四都没问题，他回去磨一下就好了。你多太多了的话他修磨的屌你的，反正割一刀也是收钱嘛。
