施耐德接触器正反转控制怎么接线

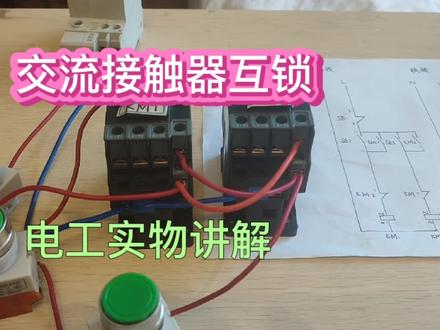

哈喽，朋友们大家好，今天分享交流接触器护锁电机正反转。要使我们的电机正反转 都使用了哪些电器及原件？首先我们要使用两个交流接触器，两个启动按钮，一个停止按钮啊，大家看，这个是一个 停止按钮，他的触点是长臂的，当我们按下时，他就会断开。 绿色，这个是启动按钮，他的触点是常开的，当我们按下时，他的触点就会接通。这一头是长臂的啊，我们不要剪这一头，我们剪绿色这一边 好好。交流接触器它分有三层的，最底层的是线穿，中间是长 b 点。 nc 好，这个上面这一层是 no， 长开点 是三跟十四。好，这里是他的主出头。 a 了一， a 了二， a 了三， 下面是 t 一 t 二 t 三，二百二的五十后期啊，交流节气有两种啊，有一款是三百八的五十后期。三百八啊，我们也可以使用三百八啊，使用三百八截两根火线过来。 好，我们二百二的也可以，三百八的也可以。那如何完成电机正反转？ 我们要通过半连到他的这个 nc 长 b 点。好，废话不多说，我们上实操， 我们先引根零线到这个交流接触器的 ae 好， ok， m 二的 a 一， 我们再接根线到这个启动按钮的。好，我们再接接根火线到这个停止按钮的长 b 点。 大家看啊，我一根一根线来接啊。停止按钮两根线出来 跟一根线到这个 km km 一交流解救器的摊开点，第三， 这根线出来到这个启动按钮的， 由于他是护锁的。好，我们就要到这个到 km2 的长 b 点 nc n c 的长闭点，有根线倒出来到这个 k m 一的长开点， k m 二的 n c， 我们就出来现到这个 k m 一的线穿 a 二 km 一通过 amo 的长 b 点， no， 长 b 点 nc， 通过线穿好，现在我们好，现在我们通电试一下， 好，启动适合， k m 一就适合了啊，好，当我们要停止的时候，好，停止好，适合， k m 一，串联到这个 k m 二的 mc 长臂，长臂点通过线穿好，使他叠垫。适合啊， 同样的这一边我们跟这边一样的串连过去，是 mo 四盒， 好，我们也跟个 这个 km 一的这个长臂点 nc 通过他到这边这个 km 二的线穿 好， nc， 通过他的线圈 a 二， 好， k m 二的敞开点，几根线倒过来就 k m 一的敞开点， k m 二 的敞开点，到这个 km 一的敞开点。 好，这个线就已经接好了， 好，我们一根一根来接啊， 交流接出去护手啊，这个线我就接好了啊，充电试一下，好，按一下 k m 一四盒，好，我们这个按一下，好，挺紧，我们按一下，这个好， k m 二四盒， 启动时候，好 啊，如果我们这要强行，他就是强行不了了啊，你看啊，好，他马上就那边就停机了，你说我，如果我想强行按一下这个，他这边马上停，停机跳过来了，好，交流接受器 护手，电机正反转啊，就分享到这里，谢谢大家 好，大家看 看一下这个，有一个画了一个这个图啊，啊，大家看零线啊，来到了交流解决器 的线穿 km， 交流接接器的线圈 km 一 km 二啊，这火线啊，到了，这个 好，大家看一下啊，这个是零线 蓝色这个啊，这零线来到这个交流接触器的 km 一 km 二火线遭了这个停止按钮，墙壁墙壁点啊出来，到了这个到了启动按钮的 敞开啊，启动按钮来到这个线圈，他互锁就是通过这个交流接触器的，这个他互锁就是通过交流接触器，交流接触器 nc 长避点 啊到的这个 a 二的现场啊。今天的视频就分享到这里，谢谢大家收看。

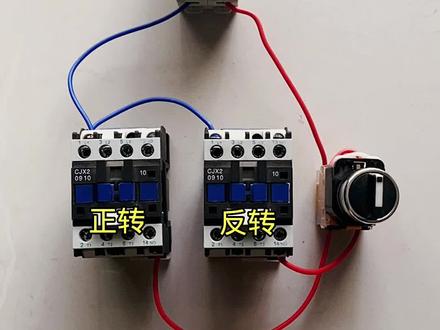

给大家分享一个最简单的正反转接线方法，这是正转，这是反转。如果接触器想要吸合，就需要给个接触器通上电源，咱首先给个接触器通，让个零线，然后一根火线到一个旋钮开关上方做一个短接， 当我向左打的时候左边有电，当我向右边打的时候，右边有电，打向中间都没有电。咱们顺便试一下， 我打向左边之后左边通，打向中间的时候两根线都没有电，他是停止的，打向右边之后右边通 正转，停止反转，停止。关注我，每天分享电路小知识。

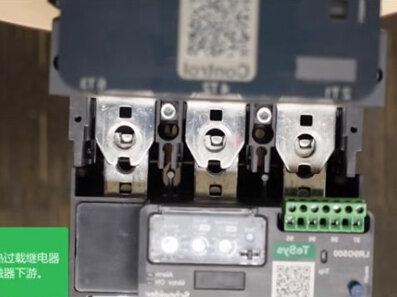

大家好，我是时代的电器技术支持郭涵。下面将以接触器 l c 幺 g 三百 q e c 和热继电器 l r 九 g 五百 c 为例，向大家介绍 l c 幺 g 接触器和 l r 九 g 热接电器直接插接安装的方法。 第一步使用螺丝刀将切除器下油电源端子下方的三个螺母做拆除。 第二步拆除热继电器上的向日配气。 第三步将热过载继电器放置于接触器下游。第四步将热过载继电器的圆柱突出 部分和接触器下有端子的凹槽部分对齐，然后向内推热过载接电器，推到位后再向上抬高热接电器。第五步将螺钉放在接触器的电源端子上，用扳手将其拧紧。 以上就是 l c 幺七接触器和 l r 九 g 热继电器直接插进安装的方法，感谢大家的收看。

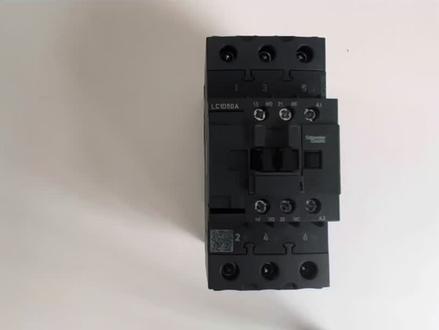

接触器怎么接线你知道吗？首先呢，我们给接触器线圈接二百二十伏的电压，然后呢，线圈得电后啊，主触点导通， 同时啊右边的长开辅助点十三十四导通，长臂辅助点二十一，二十二断开。大家觉得我讲的好，点赞加关注加转发哦！
