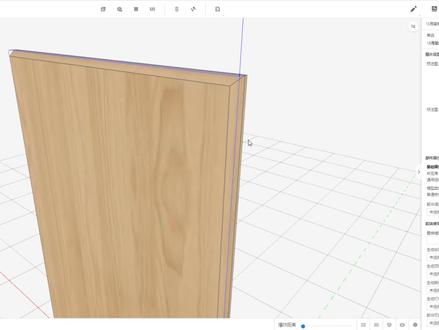

之前我录过关于四十五度斜切的板件的做法,然后我看到评论有人说一些关于,呃,讲的不清楚,或者说他讲的不明白, 然后我就想问一下有没有认真听啊?这回我再说两个关于这个的方法,有像这样的一个四十五度,不管是四十五度还是斜切,还是这种海棠角的做法,他们的做法有两种做法, 这两种做法都能实现这种效果的。你比如说像这样的做法啊,我们看一下最底层的,你就放成这三个文件,我给我给我给这个轮廓给隐藏一下啊,让你们看的更清楚一点, 不就是这三个文件吗?对吧?一个是中间的新版,一个是斜切的造型,一个是底下的垫板,你分成这三个文件也行,你分成你把他俩合成 一个文件也可以,那么这两个是不是就能通过扫阅的方式来给他完成了?然后中间再加一块新版的,是不是这样一个四十五度斜切的就完成了?我给他的位置往上移一下,能让你看的更清楚一点啊?这个往下移, 这个在中间,这个往上移,这样话就能看明白吗?他其实由三块组成的一个新版,一个四十五度的斜边,然后最底下的一个垫板由这三块拼接而成的, 那这样的话是不是就能给拼成一个完整的一个造型了?就能拼成一个这样的一个,这个是还算是海棠角的造型,你如果直接是一个四十五度的,是不是就不需要,就不需要他了吗?对吧?然后他直接新版拼过来就 ok 了。那么这样的做法多么的简单啊,你思路要明白该怎么做?用一个斜切,用一 新版就一个斜切,一个正方形,他就能完成这样的造型。不管是什么样,这还是第一种做法,我们等会来说一下第二种做法,这两种做法都能实现的,好好理解一下这个东西该怎么做,他的思路很清楚的,这思路。

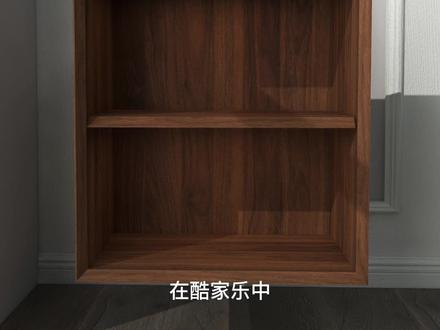

在库加勒中如何做这样的四十五度斜切柜子,然后我们需要来拼这样的一个柜子,其实拼这个柜子的话,你就可以把它理解为正常的一个柜子模型,正常的板件来拼就可以了,因为你的左侧板,右侧板无非是一个, 是两个板件来组成的一个模型啊,是两个板件组合成的一个,所以说我们在调取他的时候,你就相当成一个正常的一个矩形的,不带不带这个斜切的一个造型的板件就行了。 那么你在做他的大小的时候啊,大小的时候你可能需要注意一下,因为我们正常在做大小的时候,你比如说是一个侧板包着顶板那个尺寸的话,你的顶板是不是也需要减去两块板垫的厚度?那么在这里面的话啊,你按照我正常理解是不需要减的,你比如说五百的宽,那么我这块顶板就是五百, 不管你的是顶包侧还是侧包顶,应该都是五百宽,正好要对这个四十五度的斜切这个缝啊,所以这个地方需要注意一下它的尺寸,这个地方如果说你需要剪尺的话,那那么就要另说啊,那么就要另说, 所以这个地方你就当成一个正常的一个版件的拼接方法就行了,包括你的顶,包括你的背板啊,而且这个地方需要注意一下,我们做的只是一个展示效果,如果你要跟后端来对接的话,你就需要呃一些软件的话,如果能实现,那么 比如说他需要编码对应,那么你就需要把这几块版件的编码单独对应起来啊,我们现在说的效果,如果你需要编码对应的话,那么你就要在他的一个编辑信息里面给他的编码进行一个填写啊,然后在你的后端软件里面进行编码对应,然后做一个造型, 到时候他在雕刻机开刀开料的时候,他会掉一个斜斜刀啊,会掉一个微字形刀进行一个切割,那么这个地方就是跟后端对接的啊,我们现在暂时只说他做的一个效果的一个展示,那么这样的话其实一个板件就做完了,一个柜子就做完。

在库加勒中,如果现场我们是遇到这种梁柱体的,那么在绘制我们的全部家具的时候,我们怎么样柜子进行一个避让呢?那么今天我们就教大家来学习一下我们的切角柜的一个绘制, 好,点击我们的左百块,我们在这里呢去切到我们后台的设计精品库,在后方我们去掉一个柜子,将来 好调整一下我们想要的高度,我们先给他调整好尺寸,脱掉一下,那么脱掉完之后的话,在这里看一下我们的柜子呢,它实际上被切换了,那么在这里我们可以去找到我们的工具箱里面呢有一个柜体的切角,我们点击一下, 选择我们想要切角的方向,例如现在我切的是一个横梁,那么在这里我就点击闭横梁, 好找到之后的话,在下方呢有个切角的设置,我们需要找到的话就是左上角往下走,把我们量住他的宽度以及他的高度,我们调整一下,例如这个量他是四百乘四百的,那么我把他的尺寸调整一下, ok, 然后呢点击完成。好, 这样的话我们再来看一下啊,这样的话我们的一个柜子,他的梁柱我们就贴好了,大家有学会吗?

在库加勒中如何做这样的四十五度斜切柜子?我们来说一下他的层板,层板的话在这里面因为也是一个四十五度斜切的,所以说我们来看一下层板的话,那么我其实是做了两块板件啊,也是两块板件,一个是矩形,一个是前面板件的一个方样, 那么这个放样的话,也是通过的一条样条线,通过一个 cad 加一条样条线经过放样,造成了一个前面这个造型啊,前面这个造型 我其实一直用的都是同一个 cad 啊,我只是通过改变了右边右边那个变量,一个方向角度,还有一个旋转来改变它的一个朝上或者朝下,或者朝左或者朝右 四个方向啊,四个方向,所以说这样的话,我们这个顶这个层板其实就这两块板件组成啊,然后这里面需要提醒一下啊,如果 说你在写参数画的时候,写对接的时候需要用到连接方式的话,你在这里面需要特殊考虑一下,因为你刚才咱在刚才说这块顶板、底板、左侧板、右侧板的时候,你按照正常的三合一连接,这些肯定是不能打的啊, 但是你的层板是可以打三合一的啊,是可以打三合一,这个地方你就要特殊的来考虑一下,如果你的这块板件是需要打三合一的话啊,你就需要改变这块板件的连接方式啊,这个地方需要特殊注意一下,你的三合一连接方式是需要特殊注意一下的啊,他的板件。
