消防迫降电梯接线方法

大家好啊，我是消防大白，我现在在我们电力机房里面，现在的话给大家我们电力波将的接法以及需要的模块。首先的话我们要了解一下是 什么叫电梯破降，电梯破降就是在我们发生火灾的时候，我们这个电梯啊，他会从任意一层楼层破降到一楼，返回到一楼，在行动中 点按上下是没有用的，他一直会破降到一楼，破降之后他会熄灭你们的灯，然后显示紧急迫降，这就是我们电击破降的一个作用。再呢咱们来看一下我们这个接线啊，在我们这里面接了一个我们的消磨块，上面显得电击破降这个幺七幺就是他的编码，我们用的模块就是 是这个五幺四幺，一般我们电梯接无缘输出，无缘输出就是不带二四伏的，在这里我们用的五幺四幺木块，他在接二四伏的时候就是个有缘输出，他在没有一个二四伏接一个信号线的时候 就只输出一个开关量，这里的话我们接的就是那种开关量的接法。现在我给大家看一下我们这个模块，大家可以看到我们 这个是个五幺四幺的五幺四幺，我们在四五接信号线， pom 就是公共端， n 四一就是一个长 b 点， no， 就这个敞开一点，然后 a s 加 s 减，就是我们反馈端，反馈端需要压电，然后在我们接我们开关量的时候，一般电梯的话都是敞开一点，控制我们模块，我们模块以动作，他由常开就变 变成长臂点，所以我们这个接一个六个八是我们的常开点，然后信号线接四五，然后反馈线接九十，反馈的话要压一个电阻，大家可以看一下我们这个底座上面是怎么接的，大家看到没有？四五接，信号线九十压了一个电阻， 然后接了两个反馈端，然后这个六八就是输出一个开放量的接法，我们模块这一块就讲完了，然后咱们再看一下我们这个 电梯是怎么样接上，然后再看一下我们这个电梯端子该怎么接，为什么要接这个端子？大家看到没有？在这里我们一个图标上面写着消防输入和向反馈，消防返还， 向返还就是我们电梯迫降，然后一般的话信号输入就是接七八，信号反馈就是接九十，这个信号输入就是我们接我们六八的一个端子。 然后在接的时候啊，大家一定要问一下我们这个电梯的单位，要问一下他们是个有缘输出还是个无缘输出，一般的话我们都接的无缘输出，一般就是将一个有缘信号用一个继电器转变成一个无缘信号，用我们这个电梯的主板，他有一部分也是弱电控制的，如果我们用二十四伏的话， 很容易将这个主板冲坏，这个主板就有几万块钱，所以大家一定要注意，大家可以看到这一排端子七八是启动九十反馈，我们这个模块就没有接错，大家一定要记得编码，没编码这个也是流动不了的。好了，电梯迫降就给大家讲到这里了，我是消防大白，关注我获取更多消防干货知识，谢谢大家。

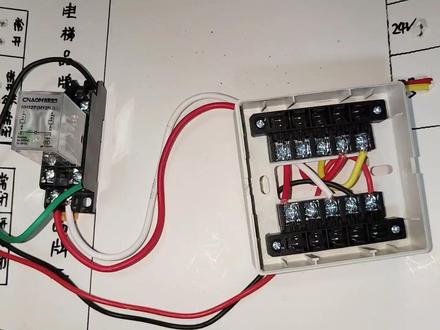

刚刚接触消防施工的小伙伴是不是还不知道电梯破浆的接线方法，就拿青鸟消防设备来说， 电梯破浆的接线方法大致会有三种，我今天就来分享一下我经常采用的 接线方式，因为我觉得这个方式应该是比较完美的。今天咱们就来说一说这个电梯 迫降的接线方法。每一个电梯间墙壁上都会提前预埋一个接线盒用于电梯迫降模块的安装。我们也会提前拉一对直流二十四伏电源线和一对 本层隔离模块分支出来的信号总线到接线盒里边。现在我们需要从模块安装位置的接线盒到电梯控制柜之间不 一趟管路，在管路中穿入两对双交线，一对红绿双交线，我将它作为启动中间继电器的启动线。一对红黄双交线，我将它作为电梯迫降运行动作的反馈线。先来说模块端 接线方法，我们将采用五幺四幺模块来联动电梯迫降。首先把周围中间继电器实时交供电的红绿双交线的红色线 接入模块底座的八号段子，然后将电井来的二十四伏电源线的正极红色线接入模块底座的六号段子。模块联动后，六号段子和八号段子倒退 通会将直流二十四伏正极送入中间继电器十四角电井来到二十四伏负极，我们直接 和去往中间继电器十三角的绿色线并接在一起，用绝缘胶带缠好 塞入接线盒内。回头再说电梯控制柜接过来的反馈线，这一对红黄反馈线不分即兴的接入模块底座的九号和十号段子。最后一步，把信号总线不分即兴的接入模块底座的 四号和五号段子即可，这样的话模块这边的线就全部接完，将模块编码后盖在模块底座就可以了。现在来说一下 电梯控制柜里边中间继电器的接线。我们将模块八号段子来到红色线接入中间继电器的十四角，把绿色的 与电源负极拼接在一起的二十四处负极接入中间继电器的十三角，这样 中间继电器就有了一个完整的供电回路。接下来说一下中间继电器 与电梯迫降端子的连接，这是这部电梯的消防联动部分的图纸，从图纸中 我们可以看出，我们需要将中间继电器的一组敞开点接入图纸所示的 c 十三和 c 十五之间五幺四幺模块，接受联动信号 超后输出直流二十四伏电压，中间继电器动作细合，中间继电器的敞开点会闭合导通来短接 c 十三和 c 十五， 达到电梯消防联动迫降的目的。从五幺四幺模块九号和十号段子接过来的反馈线 应该接在哪里？我见过很多人都会把它接在中间继电器另外一组敞开点上来，作为电梯迫降的反馈，这样来接是不对的。 从图纸中可以看出， c 十八、 c 十九、 c 二十是两组婺源敞开敞闭点， c 十八作为公共端，而我 我们五幺四幺模块需要的是一组婺源敞开，所以我们把反馈线接到电梯控制柜接线牌 c 十八和 c 十九这两个接线段子上即可。今天的内容就介绍到这里，没听懂的话点赞收藏，留着慢慢看！

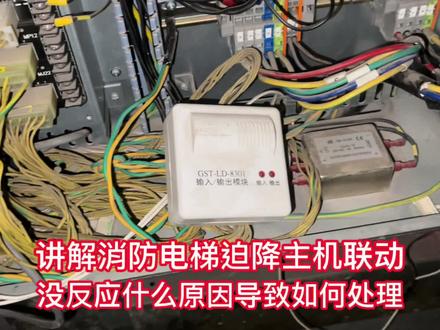

大家好，我是橙子啊，今天带着大家来到他这个商场的电梯机房，和大家分享一下 电梯破降的接线和电梯无法破降都有哪些问题。这个是他家的室内消火栓的观察表，也是他家室内消火栓的最不利点。大军哥，我俩正在研究他这个压力够不够， 走吧，说他家联动破降，消防电梯下不来没反应，咱们到现场看看他到底咋回事，直接借着这个机会和大家说说消防电梯电梯破降 这个功能在火灾发生时联动如何实现的，大家请看啊，这个就是国 管理这个电梯的输入输出模块，老的设备四线制，看没看见我手拿着这根线，这根线就是啊，是这两根啊，一组他就是给电梯破降的一根启动线， 他是接在电梯的启动触点上。大家看啊，这里面有好几根线，证明他这一个电梯机房内有两个电梯控制箱，证明咱们的模块应该还有一个模块，他俩是 使用一个信号线来到这个模块的，然后使用一个二十四伏线也是进入到这个模块的，说白了就是通过咱们消防报警主机的一个回路，然后在这个回路里 使用一个回路的信号线和使用一个回路的二十四伏线来到他的这一个电梯机房内，分两个输入输出模块来破降他这个两部电梯。 现场大家也都看到了，模块的信号线和二十四幅线都已经接入到模块里，然后现场实际控制的一组启动线和一组反馈线没有接到 电梯控制箱的两个触点上，所以主机发出联动指令破降电梯的时候，他啥反应都没有，这个问题咱们是解决了，然后他还有两部电梯也是没有反应，咱们来到他的现场， 首先咱们查看一下他是什么原因导致不能破降，回头橙子统一的给大家说一说怎么样能够处理这个问题。现在我手拿着的这两根线大家看没？这个两根线就是 一组是启动线，一组是反馈线，这组模块管理证明消防报警主机联动这个回路里，这部电梯就可以破降， 破降到底，打开门不让使用，然后主机接收到反馈之后呢，咱们看一看啊，我把他的模块打开查看一下他是有缘接法还是无缘接法，这样咱们就可以证明 他的接法。确定之后，然后找来电梯的厂家，咱们确定给咱们提供的是有缘触点还是无缘触点。 如果电梯厂家给咱们提供的是无缘触点，那直接启动线和反馈线接上就可以，这个上面只有一个反馈线，启动线没有接。 如果电梯为保或者厂家来提供有缘接法，咱们模块应该改为有缘接法，大家看见没有，那两个触点，这根就是启动线，刚才我手拿着给大家看了， 如果想要了解模块如何接线，大家可以翻看我以前很早发过这款模块的 有缘接法和无缘接法都是如何接线的，在模块里大家可以翻看我以前的视频，总体他无法迫降，没反应，咱们的问题就找到了，就是由消防报警主机提供二十四伏线和 信号线，然后主机内定义这两个模块的逻辑编程，然后主机正常之后，当发生火灾时或咱们测试电梯联动时， 主机没有显示电梯启动或电梯破降，或现场电梯没有破降，主机没有反应，原因就是模块连接到这了之后，模块的 突出启动线和反馈线没有接到电梯的启动和反馈触点上。在这里要跟大家郑重说明， 电梯控制箱上的两个触点需要联系电梯厂家或电梯维保人员 提供联动触点和反馈触点，咱们消防维保人员切记不要私自打结，必须电梯维保或厂家来人提供触点，然后询问是需要 有缘接法还是无缘接法，确定之后按照咱们的技能进行破降连接之后主机联动启动或输入模块号进行破降启动，查看是否正常。好了， 这期视频就和大家分享到这吧，一切从现场的实际角度出发，和大家分享这些消防方面的相关知识，希望对大家有所帮助，你们的支持是我最大的动力， 动动你们那发财的小手，点赞、关注、收藏、转发评论，长按点赞键，强烈推荐咱们下期视频不见不散！

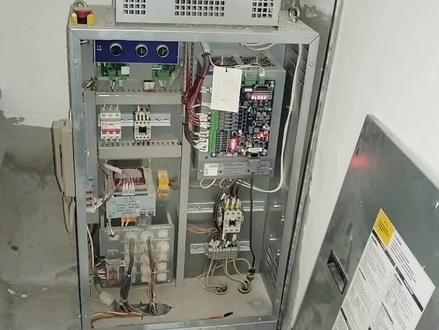

大家好，我是大嫂。咱们现在还是有好多朋友对这个电梯迫降的接线不太了解啊，我现在就在电梯机房，呃，带大家看一下这个电梯迫降这个模块的接线方法啊， 咱们先来看一下这个模块箱的模块的接线啊。呃，咱们用的是输入输出模块，然后输入输出模块的一个靠这边这是信号线，然后呢反馈加电阻，然后那个利用这个模块的常开点， 呃，控制咱们这个电源线啊，也就是咱们给电梯迫降那边给的是有缘信号啊， 我把它给装好。 咱们再看一下那个电梯控制柜的接线啊，我们走近看一下啊， 我们这个刚才那个模块的二十四伏有缘信号就是送到了这个继电器这，然后呢再通过我们继电器的长臂点，然后给到这个电梯这个端子叉五端子，这就给他这啊给一个长臂的信号，然后我们再来看一下他的反馈， 他的反馈就是这两根红蓝线是给的这个叉一端子的四杠六，还有叉一端子的一杠三啊，其实咱们这个点踢也没有多复杂， 这个电梯控制柜接是在接受咱们信号的时候，其实咱们可以给他有源信号，也可以给他无怨信号，但是呢在这里呢，我建议大家尽量加一个继电器，给他提供无怨信号，这样呢咱的电也不会串到他的里面去，不会把他的这个板子烧掉，他的板子万一接错了线， 也不会串到咱们这里来，让这个中间继电器起一个隔离的作用啊。呃，这样呢比较安全。呃，好了，今天视频就拍到这里，呃，感谢大家的收看啊，再见。

现在我们来说一下电梯迫向的第四种接线方式， 也就是采用五幺四二模块的一个电瓶输出进行的扩建方式，这种界限模块的界限和我们这边中间继电器和 电梯输入输出点的接线方式完全一样，也就是说 在这种场地输入的电梯品牌面前，我们会利用中间集电器的九号段子和一号段子这个场地点对这种场地输入的迫降方式进行接线。而对这种 敞开输入进行电梯迫降的输入方式，我们也只是改变了中间继电器的两个节点， 把这个节点改为九号段子公共点和五号敞开点的介入来进行这个敞开输入的电梯迫降方式，就是我们 要对五幺四二模块进行一个处理，让他有一个 持续的电瓶输出，至于怎么做让这个五幺四二模块有一个持续的电瓶输出，也就是在模块的四号和五号段子之间，用变码器输 输入一个代码二零八，就可以改变它内部的输出参数，进行一个电瓶输出，打开变码器，目前处于火灾报警系统变码当当中， 我们选择一写地址，假如说我们对这个模块进行一个编织号为一，我们就在这个地方输入一个一，假如说我们把它编织号为二，我们输入一个二，现在我们把它编成二， 我们在地址这个栏目中按下按键二，然后把两个鳄鱼夹分别夹在某括的四号和五号端， 不分即兴，随便的加入就行。加好以后，我们按下 右侧的这个回车键进行变码，然后地址码变成三，说明我们的二号已经输入进去，他会进入到下一个地址，三，后边已经显示成功， 它代表的是我们的二号编码成功，而不是三。这时候我们拿掉可以加 重新按下返回键，然后按下一进入一个写地址，然后把可以加加在四号和五号段子之上，我们在写地址， 地址一栏中写入二零八这个代码，由于我们的轻摇消防模块，包括所有的设备，他的地址码只能到二百，二百以后就属于其他范畴。 这个二零八就是一个电瓶输出的代码，我们写入二零八，然后按下回车键， 二零八写入成功，变成二零一九。这样我们的模块在接收到联动指令以后，就不再是一个脉冲的输出，而是一个持续的二十四伏直流输出，也就是电瓶输出。 这种情况下我们的五幺四二模块进行一个持续的电瓶输出，电梯迫降启动以后，到达一楼，这个模块会持续的一个输出，就会使 电梯控制器的这个输出敞开点产生闭合，反馈给我们模块一个信号， 我们模块信号并返回给主机，并且此时电梯迫降以后，电梯将不会被楼上的呼叫器呼叫，电梯不会启用，除非我们从监控室对 包括进行一个复位电梯才能使用他比迈通输出进行电梯迫降 安全可靠。但是他也有一个缺点，就是说我们对他进行一个 持续电瓶输出的情况下，由于联动的时候参与联动的设备较多， 对星号线内部的电压消耗较大，很可能在联动时候某些设备不能进行联动，或者说这个电梯迫降模块也有可能不会被 联动电梯迫降。在这个电瓶输出的接线过程， 我们没有过多的讲解界限，因为他和脉冲输出的界限方式完全一样，唯一不同的就是这个模块 是一个电瓶输出和一个脉冲输出的问题，现在 我们把脉冲输出变成持续输出的改变方式，给大家做了一个讲解。今天的视频就到这里，有喜欢的点赞收藏。

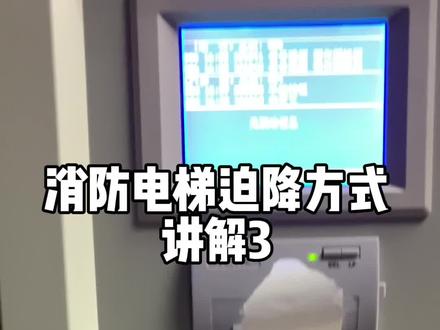

总向盘呢？找到电梯破降，这是电梯破降，我们来按一下，我们可以看到的这个电梯现在正在破降，那么他待会呢会降到手层，然后开门带用 好，这是电梯已经破降到了首层，我们再来关一下，那么在关之前呢，我们可以看一下这个启动灯跟反馈灯都亮了，说明破降成功了， 好关掉了。这就是电梯破降的前两种方法，比如说通过破降按钮，电梯厅的破降按钮。第二种呢就是通过这个相关中控时的总线盘远程控制电梯破降。那么第三 三种呢，我们需要触发两个探测器，或者说一个探测器手爆，让他联动破降，那么联动破降呢？我们现在没有办法去测试，所以说呢，大家了解到就可以，这就是电梯呢破降的三种方式。
