艾莫迅485转profinet设置

大家好，呃，我是公凤老曹那个上期给大家说的这个各类网关，然后卡后背呢，看的毛的 bus 的这些，在这些当中啊，卖的最好的就是 profit， 转毛的 bus 的就是这一款网关， 这款网挂就是上面这两个仪态网口，就是旁边那台交换机。然后下面呢就是 modbox 的四八五接口，一般是端子的，有二三二的，二三二的话就是一般低于九的那种接口的。 这个四八五的一般都是两根线，就是 a 负 b 正，我们这边规定的是 a 负 b 正啊，有的设备是 a 正 b 负，这个得注意，正接正，负接负，这个必接错了， 这是我们正面的一些接口，左边这个就是指示灯，就是诊断的一些指示灯。上边这五个是代表我模块拼音里边的 一个状态。首先这个 svs 呢，就是我们系统的一个指示灯，他假如变绿了，上电以后变绿，就代表我们这模块初始化是正常的。下面这个 cfj 就是我们一个参数化的，就是 plc 主站给我们这个重站模块参数化正常以后，这个灯就变绿了。 下边这个 run 就是跟 p l c 那个里边那个 runstop 是一样的，只要是那个制成 run， 我们这个就相应的绿了， stop 的时候他就变红了。然后下边这个拼音 bf 呢，就是拼音的一个状态指示，当拼音掉线的时候，或者说有一些 走线错误的时候，这个 p n p f 不就亮红灯了，这个 p n s f 就是一个系统错误，现在基本还是没用。下面就是这个串口的一个收发灯， t i s e， 这就是我模块的一个 双色灯，他既发也收，发的时候就是绿灯闪，收的时候就黄灯闪，下边这个灯就是 e r r， 这个灯就是我们的一个串口，这边诊断的一个状态，当存站响应的数据啊，是有错误的时候， 或者从面前的这个错误码的时候，我们这个灯就黄灯就亮了，这是正面的一些指示灯，还有借口。下面呢？下面就是这两个拨码，就是我们 这两个宝马，就是我们四八五的中间念组，然后当那个我模块在四八五总线的两头的时候， 然后这个拨码就不能用，相当于我把我们中队列组定到这个四八五 ab 线之间了，这就是我们中队列组这个拨码的话，下边这个八位拨码就是我们功能，功能的拨码，主要用第一位这个拨码， 因为这个波码就是国魔的袜子储存的，我们这个模块 model 袜子这边可以做主，也可以做图，就通过波码一然后实现的。呃，这个六位的端子就是我们的电源供电，是两路，是五鱼的，就是二十四伏直流 dc， 二十四伏 接一路也行，接两路都可以。嗯，下边这个段子两位的段子就是我们的接地，单独的接地就供电呢，比如电电缆上面那个平地层，是吧？然后就可以接到这，这就是我们的整个的一个 正面的跟底部的一个功能的一个接口的一个介绍，还有这个侧面，这个侧面这个发个地址，这个一会通讯的时候我们也需要用到的，这个得跟这个代表我们这个模块的实物。嗯，后边呢就是 三十五毫米导轨安装，装到导轨上面，这就是我模块的整个的一个介绍， 下面一会我我那个通过我的通过幺二零零，还有我们这个模块组成一个系统啊，拿一个 modbox 调试工具，然后组成一个 modbox， 跟拼一个数据通讯的一个样例工程。一会我给大家展示一下这个怎么通讯的，怎么配置的， 下面我给大家介绍一下这个通过播图把我网关，然后配在播图里边，配上我网关的操作步骤。首先咱们打开播图 一个新建一个工具，打开这个工程 m 图， 手机设备网络打开， 然后在右边的硬件目录里边找到咱们幺二零零的型号，我这个应该是用的是幺二幺幺 c 这个型号， 然后把它拖到咱们工程里面，下边再添加那个网关的 t s、 d 文件，在工在选项里边有一个管理通用管理文件 t s、 d， 然后在这个选路 目录， g、 s、 d 放在哪呢？选哪个目录？我现在把那个对应的 g、 s、 d 放到地盘在目录里边了，就这个这是这个网关对网关的 g、 s、 d， 然后咱们在国足里边找这个录制， 在地盘就选中地盘就行了，选择文件，然后它就自动刷出来了，这就是就现在那个 g、 s、 d 文件，选中这个 g、 s、 d， 然后点安装， 这就是咱们按摩成功的 dsp， 然后双击设备跟网络， 然后在硬件目录里边找到咱们 一个网关的其他设备， l， o， g， s， v， e， s， e， s， p， n， g， s， v， 这里边这个就是咱们刚才加的那个 c， s， d， 然后把它拖到上面，不拖里边啊，下一步把拼的啊网关的这个拼网络拿到幺二零零里边，然后选中这个网关的这个被分配这三个字， 然后会弹出这个选择控制器，那就选择这个幺二零零，点击确认，然后这个拼网呢就点成功了，然后再双击这个网关的设备十足，双击这个图标进入设备十足，设备十足 这边，然后这个五官自带状态字控制的具体状态字跟控制字 p r c 这个分塔状态字地址是一 控制的，就是也是 q b 一这这两个状态，这个控制的每一位代表不同的含义， 到时候根据我们的手册，然后咱们看一下他每一位代表什么含义。然后右边就是模块有读可读的 di， 有写的输出的 do， 这个主要是跟咱们贴的同站有关系，他属于哪个区，你选哪个区？比如说零区跟一区是吧？三区跟四区，零区跟四区呢？就是始终写 按这个一区呢就是指足的，然后根据存量咱们选择，但是根据公证码，看到公证码代表咱们的区， 咱们可以加随便加一个咱们的山区，山区的毒，咱们毒 多十个，双击加到公众里面，他加完了以后，这个他的属性里边会有一些我参数，我参数这里边要填对应的占地址跟计算器，其实地址这要跟同站一致 啊，比方咱占地址一，计算器地址，地址要是零的话，说明咱们图的是三百零一这个地址，然后再写咱们再配置一 四驱的点， 这些写的呢？也一样的，假如要用这种写多个计算器的话，都是用的标准控制码， 占地址咱们也写着一，其实地址的话，天灵的话代表咱们写四万零一这个地址，这就是读题，咱就拼完了。还有就是字母参数，咱需要配 得选中这个状态字，这个插头在这里边有一个不会参数，不会参数里边要填二狗的一些通讯参数， 包括波特率，这是幺二零零到幺幺五点二这个档位的，这个波特率要跟总站一致，还有下面的数据位，停止 qq 调研位，这些都要跟总站。 第二边的话就是增加的一些其他的功能，比方说通常都在检测呀，还有一个 modbuds 数据的更新方式啊， 在猫的 boss 到拼音里边掉线以后，猫的霸，猫的 boss 这边执行什么动作，停止发送啊？还是说继续发送啊？这就是这个选择。 这个 modbox 拍照，这个就是 modbox 的一种发送模式，就是等待出来应答发送下一条，还是说等十天过发，这是两种。还有一种就是 modbox red 写的模式，有周期写跟有改变的时候写这个根据工程需要选择，下边就是发送的一个结合时间，这个配置完了以后就可以了。 然后下一边就是主要是拼这个东西，主要是有设备名，咱们分配一下给广告分配一下设备名，首先在在线里边选中这个分配设备名，然后选中这个网卡， 然后 ct 列表，咱们这就是扫到的这个网关，现在他的摄像头是空的，他的壁纸是空的，然后选中他以后，这个马克壁纸就是在网关侧面那个贴的这个黄色标签， 请您这个是设备名，设备地址就是 mark 地址，这个是识别各个模块的唯一的一个硬件地址，这个是不能冲突的，然后选中这个这个 mark 地址以后选中分配设备名称， 分配成功以后，下面就会提示模特里面就会提示把这个设备名已经分配给这个 mark 地址的设备了，然后咱们就关了这个页面，然后把工程在下载 plc 里面点下载 p 开始搜索 你现在， 然后在这个点在不同步不同步的情况下继续，然后选择这个全部停止，这样装载 完成，然后可以转至代谢这个显示这种状态，就显示咱这个 pm 关的拼命一侧，就不需成功了，然后对应的网关的上面那三个灯 cfcfjssys 转灯就变绿了，这代表拼这边图形正常。 然后咱们有一个控制字，控制字是 q b 一，这就是这个控制字的话，每一位代表不同的含义，可以看一下对应的手册， 这就是 刚才咱们那个那个字节的控制位的字节的每一位含义，这状态字下边这是控制字，控制字首先第零位启动毛的袜子扫描，这个肯定得置位的，首先置一，然后咱们建一个监控标， 然后再检测一个 i w 二输出，它就是 q w 二， 然后再显示四，然后把 q b 一，然后支成一支，成一以后这个网关呢？ d r s 一，这个灯就会闪，闪烁，代表正在发送请求，假如要是存在不在线的话，就会是这种，或是没接线，把五线接错了都会有，都会是这种现象，就只有发送灯绿灯闪烁， 当重战，假如要直线正常，东西三数都对的情况下， trs 这条黄色就会闪烁，代表重战有有响应。 然后咱们现在通过一个 usb 转 s 八五的一个通讯线接到电脑上面，然后电脑上面通过一个 mod sim， 让模拟这个 mod bus 存单 都可以双击打开摩托 cm， 然后选 connect 的这个链接，咱们这个 usb 转四八五常用的端口号可以通过电脑里边看一下， 三个号的话是看我自己，咱们这就喜欢看我自己 啊。对应的这个创口参数的话，要跟咱们博图里边设置的这个一致， 九六零零波特利音八位数据位一位停止为无教验。九六零零八位数据位一位停止位无教验，还有点 ok。 然后在这里新建一个通讯页面， 然后计算器这个地址填成一这个零三工程码，这个四驱要给咱们这个图图里边这个一致为四驱啊，要建一个四驱 十六计时显示，再建一个三区的，同样的方法建一个三区，三区对应的方 密码是零四， 这样的话通过模块可以查看模块那个 g l s 灯，它在黄黄灯绿灯都在闪烁，就代表图片正常。 然后我把那个 mouse sim 接到咱们网关里边了，然后可以通过看出花纹，然后有时候有发 接到树枝显示树枝这页面，当可以这个三零零一这个地址，咱们让它变化一下， 然后同时咱们在播图里面看一下这个局有没有过来， 我们过来了，跟着这个黑猫的碎模是一致的，这说明 mount bus 的数据也过来了，这是上行的读呢，然后下边咱们看一下这个字序写的可以停这一个数，这样呢就成这一个数了， 一起修改。那给出的 note 这边看一下，四零幺也过来了，这说明写的也成功了。 大部分 modbuds 通讯不上呀，通过用这个网关通讯不上，大部分都是一个是控制位为制，就是要控制 q b 一点零为制，然后导致这个网关没发送 modbuds 请求。另一种啊，就是没通讯， 就是刚才说的这个上古参数，上古参数格格率没对上呀，数据位没对上呀，还有这个定制位这些这些没没对上，都可能导致这个猫的袜子土居不上。 嗯，今天那个猫的 bus 通讯呢，就给大家介绍这些，谢谢大家收看。

不知道你有没有遇到过这样的情况，在工业现场中，很多原有的旧设备使用的是摩托八四协议，如变频器、传感器、仪表接口都是川口 r s 二三二或者四八五。而现在的工厂需要升级， 采用了 perfect 总线，所以就需要将 mode 八子协议的数据转换为 perfect 协议，并通过以台网传输。通常会有一个协议网关进行转换，可以解决不同通讯协议之间的通讯问题， 实现系统的互联互通。协议网关具有较好的扩展性和稳定性，组态非常方便内置交换机功能，这样就能加快工业现场的改造升级，同时节约了成本。关注我，大白话，讲公控，一听就懂！

rs 四八五转一字开的模块用欧姆龙怎么组态？今天用这个欧龙 prc 读写这个爱慕逊的 rs 四八五转一字开的模块，四八五连接到了这个重战模块。打开编程软件，新建一个 prc 工程，选择 prc 型号， 安装配置文件，右键单击主设备显示 esi 库安装文件， 找到对应的 xmr 文件，点击打开，开始安装配置一字开的网络，在工具箱中找到 m 讯的一七杠 mb 模块，拖放到主设备上。 主设备的版本检测方法设为不检查，设置一零零一初始化参数，找到锁引八千和八千零一，根据你的硬件配 位置通讯参数点确定点，在线传送到控制器，去掉勾选点，执行下载，完成通讯正常测试一下。打开 io， 硬设账号，设为五号站，这个改为幺零， 把几个输出强制为一，然后改为十一，发送这个豹纹，你看看输出指示灯就点亮了，给模拟量输出负值三千，然后这里改为十二，发送这个豹纹来，你看看仪表的变化，关注我，大白话讲勾控，一听就懂！

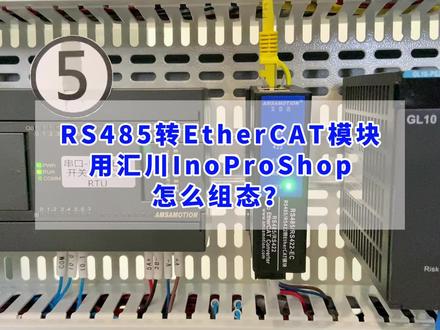

很多新手不知道四八五转移字开的模块怎么组态，不会就点赞收藏一下吧。今天用这个某传 prc 读写这个爱莫逊的 rs 四八五转移字开的模块，四八五连接到了这个重战模块，打开编程软件，新建一个工程，选择 prc 型号， 双击这个 dys， 扫描网络，选择 prc， 然后确定，这样就连接到 prc 了。点击网络组态，导入 ect 文件， 选择叉 m r 文件，然后打开点这个 p r c， 勾选一字开的主站， 在设备列表中找到 mc 的一七杠 m b 模块儿，拖放到总线上， 下载配置到 prc， 双击这个模块，设备状态改为预运行。在线 cue 中找到锁引八千和八千零一，根据你的硬件配置通讯参数，账号 输入输出的起始地址和数量，然后设备状态改为运行，在 io 映射中测试一下通讯是否正常。设置账号为五号站，这个改为十六， 把几个输出强制为一，写入一下，然后改为十七， 发送这个豹纹，你看看输出指示灯就点亮了，给模拟量输出 不止两千，这个改为十六，写入一下，然后改为十八， 发送这个豹纹来，你看看仪表指针的变化，关注我，大白话讲公控，一听就懂！
