牛腿支架下料公式

牛腿支架怎么计算材料的斜边长度，还有材料的切角尺寸？今天咱们来计算一下这一个牛腿支架的材料斜边的材料长度，还有材料的切角尺寸。首先咱们先来算一下这个材料的长度，也就这个位置到这个位置的长度， 也就是这个 ef 的长度。 ef 咱们可以应用什么勾股定理进行计算，用这里七百五的平方加这里八百的平方， 七百五的平方加八百的平方，最后开放以后等于一千零九十六点，一千零九十六点五， 同样用这个三角函数也可以计算出这个材料的斜边长度，这个材料 的长度我们就用这里的八百，用八百出一敲上瘾。 四十三点一五，四十三点一五就是这里的这个度数，如果说没有度数，那么我们可以用这一个公式，用这一个公式用弹性的负一，也就是用这个七百五除以这里的八百， 最后他就等于这里的四十三点一五度。 好，如果没有度数的情况，就下就用这一个计算公式，把他的度数给他求出来， 那么这里用八百除以靠山引四十三点一五度，最后他也等于这一个材料的长度一千零九十六点，这个是三角函数计算方法。那么接下来再算 看一下这一个上面的这一个切角尺寸，也就是十一点到第一点的这一个尺寸。 cdcd 咱们可以应用这个相似三角形的眼里，用这个七百五 除以这里的八百，然后再乘以，再乘以这个材料的宽度，这个材料的宽度是一百四十八， 最后他等于一百三十八点七，同样用三角函数，咱们就用这个材料的宽一百四十八，然后乘以盘金的 角度，也就是这里的四十三点一五，最后他也等于一百三十八点七。好，再来看一下下面这一个斜角尺寸， 也就是 ab 的这一个尺寸，那么 ab 同样咱们就可以还是用这个相似三角形的，眼里只不过把这两个数给他颠倒一下，下面就用这个八百除以七百五， 然后乘以材料宽一百四十八，最后等于一百五十七点九，我们同样用三角函数，用材料的宽一百四十八，然后这里叫什么？除以弹筋的 四十三点一五度，最后他也等于一百五十七点九。

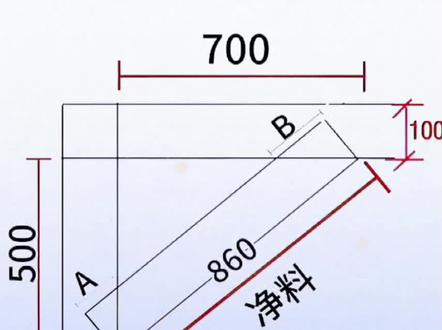

但是如果他不是四十五度，这个怎么去计算？教给大家一个简单的方法，特别简单实用的一个方法。大家好啊，今天来给大家讲讲这个支架，斜牛腿这个支架怎么去下？首先咱们先看这个图， 这是一个牛腿支架，然后如果图纸上给你的尺寸是这个，从这个地方到这是三百，从这到这是四百，那中间这根鞋撑咱怎么去下料呢？ 正常的话他一般是四十五度，但是如果这个角度不是四十五度呢？四十五度的都好像多长，这个角点多宽，然后你往这边切多长就可以了。但是如果他不是四十五度，这个怎么 计算？教给大家一个简单的方法，特别简单实用的一个方法啊，这个地方是三百，这个地方是四百，咱们是不是需要知道这个地方切多长啊？这个地方切多长？咱怎么快速的去确定 这个地方切的切的长度？咱们就用三百除以四百。好比这个角铁是一个 一百宽的角体，这个地方切的距离就是三百除以四百， 再乘以一百，然后这个地方这个地方切多宽呢？这个问号，这这个切多宽？然后咱们就用四百除以三百， 这个是四百除以三百，然后再乘以一百，这个可以用三角函数来回倒算角度啊，再用潘金啊什么再去算的，得出来的数值是一模一样的，记住这个公式， 算这个就用他除以他，再乘以他的宽度算这个就用四百除以三百，再乘以他的宽度，这个就直接得出来结果了，很快很方便。

你看这管道里面啊，尤其是比较大的这种管道，经常就是说他会有这种支架，悬挑型的支架， 这上面是放的，放的几个几根啊？几根比较大的管道，然后像这种支架他一般是用的型钢，你像这根料他肯定好下，你比如说这根他的长度是一个一米八，一米八， 然后呢他下面要支撑这么一个支撑，这么一个斜支撑啊，你想这么这种像这种大的，他底下肯定会有支撑的，这个支撑的话，假如说啊，这个是一个十六号的槽钢， 十六号的草纲，那么咱们需要进行一个计算下料，他图集也好，图纸也好，一般会给这段程度 这边比如说这是一个三百，然后会给这么一个夹角，这个角度呢是一个三十度， 然后咱们需要把这根槽钢，这个槽钢就是这种立面的立面立砍的，把这根槽钢给他进行一个下料技术，那么你看咱们要下这个槽钢，是吧？你比如说把这个点对吧？叫做标记为 a 点， 那么这个点标记为 b 点。首先你得确定你要的这根草缸是多长，那么就是 ab 的长度， ab 的长度实际上就是咱们这个总的下量长度，你想这个总长是一米八，然后减去一米，减去个三百，你这个点 a 点到这个柱边啊，他是不是就成一米五了？然后在这个直角三角形里面，这条边等于一米五，那么三十度，三十这个夹 三十度，那么算这条零边啊，哎，就算这条斜边啊，也就是这个总长这个三角形的斜边长度，是吧？咱们就会用到一个三角函数啊，他就是用这个一米五 一五零零，然后再出一个靠近三十度，然后你看得到这个结果，咱们就是用这个 最后一米七百三十二啊，能看见，是吧？幺七三二， 那么你通过，你通过这个幺七三二啊，就是用几根料做几个，你就知道需要多长的型材了。然后下一步呢？这个你看花这有点不好看啊，我给我给把它拿出来放一下啊， 实际上他这个料最后下出来就是这样，这个正常一米七百三十二， 那么现在就是现在在下一步，就是说啊，咱们就说知道这个切角的尺寸，就是从这个点做这条边的垂线，从这个点做这条边的垂线，只要知道这段距离和这段距离，对吧？那么咱们就可以把它切出来了， 就能够把它切出来了。包括这个，那么槽钢是十六号槽钢，十六号槽钢的这个宽度是一百六， 那么这一段他的这个长度这个角呢等于六十度，那么咱们算这个边是吧？就能算出他是多长 潮了。这个算法呢，就是说用这个一百六啊，你看这个脚啊，他的这个对边是一百六，是吧？那么咱们算这个零边的长度，就用一百六去除以个 六十度，然后这个计算方式是 九十二，那么也就是说啊，咱们在画线的时候，用脚齿往过翻两九十二，然后打一个九十度，这样一勾住脚齿，这样一勾住来把这条线画出来，把这俩点连线，把外面这个给他割了，这面这个头就出来了， 那么同样这个头咱们需要算出这段角度，这个比如说这是一个二号，是吧？那么二号他就等于一百六十，然后再除一个 tan 三十度 两百七十七， 然后把这两百七十七割了就行。那么这个呢？就是咱们在，就是在咱们实际现场，像这种三角支架管道里面的三角支架，他最简单的计算方式，他比放秧要快的多。

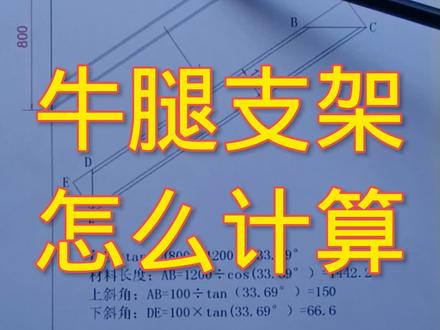

这是一个牛腿支架，需要计算出材料的鞋长和上下两个小斜角的尺寸。小斜角的尺寸就是图中这块材料 ab 格低一的尺寸，算出尺寸后，对角把它切割掉。材料斜长，用支架的宽度一千二百除以 cosine 三十三点六九等于一千四百四十二点二。上斜角 ab 的尺寸，用材料宽一百除以天真三十三点六九等于一百五十。 下斜较低，用材料宽一百乘以天真三十三点六九，等于六十六点六。此方法是用三角函数计算的。

管道钢结构当中，支架牛腿如何去计算？下料教给大家一个简单公式，这两个工字钢分别是三百的和二百五的，并且他们切割的角度也不一样，但是原理一样， 牛腿切割过程中，这一块就是我们要反齿的一个长度，那么如何通过计算进行反齿？ 龚志刚是三百的，我们直接利用三百乘于碳四十三度，可得出来二百八十毫米，直接从龚志刚反齿二百八十毫米进行切割。 这个二百五的工字钢三十五度怎么去切割呢？还是套入刚才的计算公式， 二百五乘于碳三十五度，可得出一百七十五毫米，反调一百七十五毫米，直接划线切割。
