支付宝nl9蓝牙音箱焊接教程

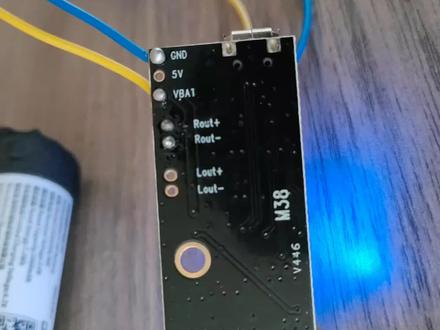

一个半月后，遵义会议召开， 集中解决当时具有决定意义的军事和组织问题。这次会议开启了党独立自主关机 需要的几个原材料。第一个这个音响不用说，这因为是支付宝有活动，所以说一百积分等于是免费换了一个，由于我用不上，这才萌生了这个改装的想法。 第二个呢，就是需要一个蓝牙耳机，你只要是确保他这个主板是好的就行。再就是需要一点这个连接 线，呃，粗细都可以，只要方便焊接就行，如果说是需要飞线呢，尽量是用这种细的七包线，这个操作起来比较方便，而且不占地方。拆开底盖之后呢，第一层是主板，主板下面压着这个锂电池，在下面是这个喇叭单元， 呃，主板的正面呢，首先是这个按键，然后底下有一个大的 soc， 这就是负责整个支付宝音箱播报收款啊，包括所有功能执行的一个控制模块。 来到这个主板的背面呢，可以看到他就比较简单了，除了这个电池和这个喇叭的接口插座以外，有两个大一点的电容，还有两个芯片，这两个芯片呢，一个八角，一个十角，在十角 上面呢刻有这个 cs 五二三零，我经过百度呢也查到了，这是一个功放芯片，由于是我们是采用这个蓝牙耳机进行驱动，所以说必须经过功放才能达到原有的声音和效果。嗯， 观察这个视角的芯片呢，可以看得出来他这个所有的功能的定义， 所以说下一步我们只需要把他这个输入给他，这个改成我们蓝牙版的输出，这个时候就需要用到我们这个蓝牙耳机的主板，一般来说呢什么形状都有，但是这个大小基本上完全可以装到这个音箱里，所以说是无损改装。 呃，蓝牙耳机的构造呢，其实就和音响差不多，只不过是所有的东西都缩小了，一个小电池，一个小喇叭单元， 他的推力肯定是推不动这个音响的这个全屏喇叭的，所以说呢，我们只需要用到他的一个输出信号和这个电源，电源呢直接并在我们这个音响的主板三点七伏这个供电上， 然后就是这个输出输出需要在这个主板上做一些改动。回到主板后呢，我们找主要是找这两个角，这边呢印，这就是这个输入信号，输入信号呢就直接和我们刚才蓝牙耳机的主板的输出任何一个声道连接都可以，就是 在主板上可以观察到这里有两个过孔，这两个过孔呢就是过穿过去在背面连接到那个芯片功放芯片的输入，我的操作呢是把这个板层直接给他削掉，因为我不作为收款使用哈。 如果说作为收款使用呢，你可以就是单单把外皮刮开，露出铜皮，可以不用把它截断，我是直接把它给截断了，截断之后呢在这里分别焊上蓝牙耳机的两个输出， 焊接好测试呢，出现了这个情况就是音乐时段时续，所以在操作的时候才会放音乐，这边有一个 ctrl 角，就是芯片的这个功放芯片的一个控制角，这里会有很详细的介绍， 所以他这个不能连续的播放的原因呢，就是因为主板没有这个给功放芯片一个开启的指令， 那解决方式也很简单，就是从主板上找到一个复合这个表里边工作状态的一个电压万用表，在这个主板上找一个合适的电压，很快就测到这个主板这个 大芯片的第二个角位是一个一点八伏的供电，正好符合这个 d 类防破音模式，把它用起跑线和这个 ctrl 脚进行一个连接，这样我们功放芯片就进入了一个正常工作状态， 现在已经被我们完全破解了，加了一条黑线，这样这个改造基本上就完工了。最后我又把这个蓝牙板的开关并到了底下这个原漆开关的位置，最后里边所有的原漆件呢，我都用这种隔音棉进行了一个直震的处理， 最后装回底盖，装回螺丝，那这个改造就彻底完成了。其实呢，现在买一个这样的蓝牙音箱也并不贵，但主要是享受这样一个动手和推论的一个过程吧，而且确实这个支付宝的这个音箱质量还不错，外壳啊包括音质都还可以。
