泽玥otdr光纤测试仪使用教程

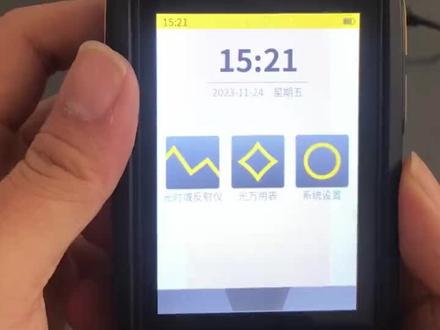

我们来解决下弱光问题，现在是光猫亮红灯，我们先用功率计测下， 看下线路有没有信号，三十多有信号，但是弱光， 这时候需要用 o t d 二检测，切换到 o t 界面直接测量。测量结果出来了， 可以看到有两个事件，一是起点对应一分之二，这个是起点图标二比二，长度一百米，这是末端对应数字二。两个事件中没有衰减点，导致弱光的位置在哪呢？ 我们看下中间的曲线，这个点曲线是直接下落， 正常曲线是一直向前，这里是直接下落， 如果曲线突然下落，这就代表有弯折损耗或者溶解损耗很大，这里就是导致弱光的位置，但是机器没有分析上， 我们要怎么去判断呢？这要用到光标来找，把光标移动到下落的位置，虚线刚要下落的地方， 差不多就这个位置，光标边上显示的距离 五十四点七八米，这就是弱光点，这个表现就是弯折导致的。

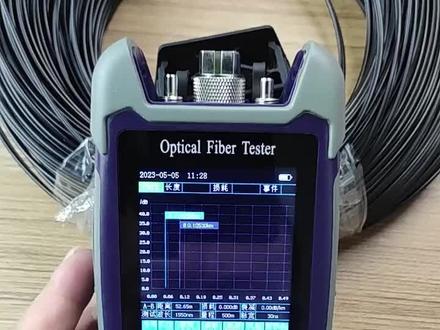

下面我们用 o、 t、 d、 r 去测试光纤中的线路衰减，在测试之前呢，要用酒精棉去擦一下尾线图 这段光纤，我们在这个线路的中间位置做了一个弯折，我们首先看一下啊，使用的是自动测量模式， 自动测量模式这个时候呢测试曲线已经显示出来哦，测量时间挺长的，待会改一下 这个位置，这就是属于这个线路弯折的位置，这个位置是属于光线的一个末端，正常这个曲线左侧的这个反射缝是这个 尾线头与 otdr 口对接形成的一个反射缝，末端的反射缝是属于光线的这个末端， 这是末端的反射峰中间。这个线路正常情况下应该是从左侧反射峰落下来以后进入线性区域，然后横向往前走，当他出现往下的台阶的时候，这个地方就是这个损耗产生的位置。 这个位置有时能够分析上，有时分析不上，如果分析不上的时候，我们可以移动光标， 移动到这个下降台阶的位置，光标上的度数就是距离，也可以通过这个光标这个移动啊来进行这个曲线 这个分析。嗯，这是在这个线路中间，这个弯折是这个样子，溶解损耗也是一样的道理，我们只不过就把这个损耗呢造的稍微小一点啊，把它稍微顺一点，然后还是使用，嗯， 把这个测量时间改的短一点五秒吧，快一些。 这个时候测试曲线也已经显示出来，我把镜头调近一点这个位置，这 就是属于这个弯折的位置，这个时候损耗已经比较小了，零点九七个 db， 这个位置，这是属于光线的末端，当出现这个曲线突然走着走着突然往下落，这个位置就是属于线路这个弯折的位置， 下面我们在我们将这个损耗点呢去把它捋顺，捋顺了以后，我们在这个光纤的这个末端啊，捋顺了以后，我们先测一个啊，测一个看一下这个线路情况， 测量完成以后，这个线路长度呢大约是九十八米多，接近九十九米的样子，九十九米这是属于这个光线末端，末端呢是属于一个断点，只有一个反 射峰末端，这个反射峰的顶部呢是尖顶，没有二次反射，说明这个地方是属于这个断点，我们再靠近这个断点往前一点的位置，大约在这个地方往前大概一米多吧， 在这个末端造一个弯折，然后再看一下这个曲线的变化， 这个时候你会看到这个曲线由于这个弯折的比较厉害呢，他就直接从这个位置直接落下去了，没有这个尾部的这个反射缝， 这就说明这个地方弯折损耗很大，当这个损耗大于这个五个 d b 以后五个 d b 的时候，五六个 d b 的时候，他就会判断 这个地方是属于光线末端，正常曲线还是横向往前走，末端没有反射风，这就说明这个地方折的非常厉害，这已经让机器认为这个地方是属于线路末端了，这就属于这个弯折点，这个弯折点是在这个光线末端的弯折点， 我们将这个弯折点呢稍微松一点，稍微松一点，松的稍微小一点，看一下这个末端这个反射缝的变化，这个时候呢你会看到有一个反射缝，这个反射缝的高度呢，他已经变得比较低了， 他和之前我们去判断的那一个是不一样的。这种情况的时候我们也一定要记住啊，认为这个线路长度是九十九米是没有错误的，但是这个末端的反射风太低， 太低的话，就说明距离末端或者是末端附近有这个弯折，就会导致末端的反射风降低，这是属于在这个线路末端有这个弯折的一个表现， 如果我们再稍微靠前一点，这个弯折位置我们不好找哈，在这个位置折一下， 嗯啊，抓的有点厉害了，多松一点吧。 这个这个测试结果和刚才的那个测试结果差不多了， 嗯，刚才讲 那就是属于在这个线路末端的一个损耗的情况，这样的话我们这个也是哈，这是属于在这个线路中间也有一个弯折损耗，我们把它顺一下，这样我们在这个线路的这个头部距离 otd 二很近的位置去找一个这个损耗 这个位置吧，这个位置应该是很近了，我们看一下这个距离 o t d 二很近的位置，有这个损耗的时候，这个曲线的表现是什么样子，我们将这个曲线进行这个弯折，折的已经很厉害了啊， 这个时候你会看到这个曲线测试出来以后呢，直接从这个左侧直接落到下面去，落到最底下去，没有任何测试结果。 并且这个机器呢还使用的是一个三 n s 一个脉冲宽度，大家看一下啊，脉冲宽度 是三 n s， 是一个非常小的脉冲宽度，这是使用的自动测量模式，因为自动测量的时候机器是自己去匹配量程和脉冲宽度，因为他发现这个线路很短很短的地方就有这个损耗了。我们把脉冲宽度调到二十， 还是刚才的位置，还是进行这个测试，这个时候呢，你会发现，哎，他能够去测试，但是这个曲线呢？曲线不清楚啊， 他能够测试，并且这个曲线呢是从这个左左下左方这个反射 直接落下来，这说明我们折的很厉害啊，直接落到下面去，然后又上来，这个地方也是线噪比较高，这个地方产生的那个反射风，这就属于这个光线的这个末端，我们看一下这个地方是不是啊？我们移动这个避光标， 光标上的度数就是这个距离光标上的度数九十八米，这就是属于这个线路的这个末端。但这个线路呢，这个损耗点呢，是在这个位置产生的，距离 o t d r 很近，这个 o t d r 呢，有一个 十七八米左右的一个下降盲区，这个下降盲区就是指从这个左侧反射缝然后往下走落下来，这个横向的距离大约是这个接近这个十七八米、二十米的样子，如果在这里 隐藏了这个损耗，你是看不到这个损耗位置的。我们现在呢，刚才折的还不是特别的厉害，如果折的更厉害，折的更厉害的时候，我们去测试的时候，这个曲线是直接落到底下去， 后面连这个末端的反射缝你也看不到，现在我们还是使用的二十 n s， 也是照样看不到。这种情况的时候， 有这么两种情况会出现这种曲线，要么就是属于线路太短，在这个三四米之内 测不到，要么就是属于近距离有弯折，损耗很大，导致这个损耗隐藏到里面去，导致曲线直接落到底下去，这种情况百分之九十以上的都是属于这个 损耗，在近距离二十米之内有弯折看不到，我们稍微让他放一下，放一下的话，这个时候你就可以还是使用自动测试，这个时候就可以看过去了 啊，这个时候就属于一个基本上是属于正常了，这个这个地方已经基本上松开了啊， 这就是关于 o t、 d r 对于这个近距离的、远距离的中间的损耗的一个介绍演示吧。

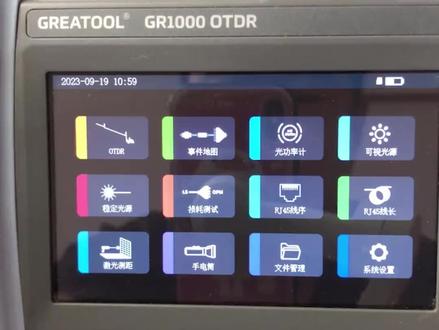

末端常见的状况讲解，我们先测试成品尾先， 两端都是有接头的， 测试前酒精擦下接头， 选择自动测试， 测试速度很快。 我们来看一下这个末端，一这个位置是线路末端，这个位置是一个反射锋， 对应下面的一比一的数值。一位置的反射峰高度很高，反射峰顶是平的， 后面还有个小反射峰，这是二次反射，这样的末端是成端的，可以理解成是做好头子的，这样是正常的末端表现。 接下来我们看下断点，准备了一捆皮线， 末端我们是剪断了， 测之前还是清洁下， 我们测试下，看下 曲线和刚才明显不一样， 我们仔细看下， 还是一的位置是末端，对应下面一比一的信息。 我们来看下一这个位置，这个位置也是有反射风，但是反射很低，就一点后面的线是直接落下来， 这是一个很典型的断点，反射很低，曲线直接落下， 测的线路末端是剪断的，我们再看下接了设备样子，用成品尾先接了分光器，法兰对接的 模拟，现实中的情况还是一样的，操作， 自动测试等结果 还是一的位置是末端，曲线和前面也是有变化， 一的位置有反射风，而且反射很强，但是后面曲线直接落地， 可以仔细看下，这个曲线是直接落下， 我们把光标移开， 反射封顶是尖的， 这个线是成品的伪先，但是末端接了设备 曲线就成了这样了，这只仅适用于这个机器。
