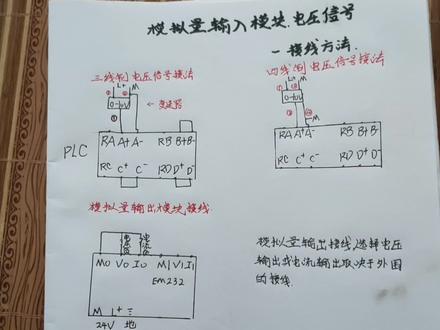

大家好，我是电工小张，今天我们讲一下模拟量输入模块电压信号的接线方法。我们这模拟的电压信号都是我们变速器发送出来的电零到十伏的电压信号，它分为 三限制的电压信号与四限制的电压信号，因为我们的电压信号的接滑，他没有两限制的三限制电压信号的接滑。大家看我们的两根电源线 都送到了我们变声器的电源端，一二变声器输出一个零到十伏的信号，我们接到 a 证上 a 负，我们接的是二十四伏传感器的护端，其他不用的通道我们给他短接，防止信号的干扰。四线制的减法更为简单，他电源线两根， 然后信号输出眼两根正的跟互的，为了防止信号的干扰，我们把他的信号互给我们，也接到我们二四户传感器的户端，其他的通道我们可以短接。 这就是我们模拟量数模块电压信号的接线方法，跟我们电流信号的接线方法是一样的，只不过 r a， 我们这肯定不会短接他。下面我们讲一下模拟量输出模块的接线。 输出模块更为简单，他就是 m 零 v 零 a 零，如果我们是电压互载，我们就接到 m 零跟 v 零上，如果是电流互载，我们就接到 m 零于 i 零上，就把互载串进去就可以了。电流还是选选择电，电流还是选择电压，取决于我们外围的接线。 下面我们实际模拟一下我们的用电压信号输入我们模拟量输入模块的一个实验，现在我们来模拟接一下我们的模拟量输入模块。 em 二三幺， 我们给了他一个五胡的电压， c 证接的是正五胡， c 证跟 c 户总共接的是个五胡的电压，他通过五胡的电压，他就变成一个三万二的那个数。 大家看，由于我们这个模块是我们替换替换下来的，他是个坏的模块，就是因为他的数不稳定，我们才替换他。但是给大家看一下，他应该是因为我们接的是 c 证， c 户，他是 arw 八，因为我们自带的是两两个模拟量，排 过来就是 ar 三零八，因为他是五湖，我们 vip 开关。第三个是 off 状态，所以是五湖代表的三二二。大家看， 按理说他应该是三万二，应该是不动，但他现在是一直或闪。我们换了个新模块，这是我们剃下来的， 大家看一下他的输入电压， 五胡，我们输入的是五胡好，他应该是闲出三万二的数才对，但现在他是一直不稳定， 这就是我模拟量输入模块的接环以及它的功能。喜欢的点关注，谢谢大家观看。
