SW2025的爆炸图怎么做

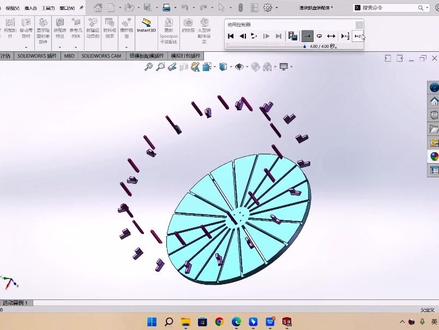

老师今天给大家讲解一下如何制作装配底中的爆炸仕途，大家可以看到我桌面上是已经提前建好的一个爆炸仕途，接下来给大家讲解一下如何去制作一个简易 点的爆炸。首先第一步我们新建一个配置啊，我已经制作好了一个爆炸的一个配置，然后点击这个显示配置， 然后再找到我们啊上面有一个爆炸仕途，点击我们的爆炸仕途。 在这个过程当中大家要注意就是我们在爆炸过程当中会分为几种，第一个就是分为我们的常规步骤， 平移和旋转，还有分为我们的一个镜像步骤，呃，先点击我们的镜像步骤，然后依次选取我们呃向外爆炸的一个零件，相当是他们是同种类的一个零件， 把他们全部选中，大家可以看到在我们的左边他全部把我们的这些选中的已经显示好了。好，接下来就是调整他们爆炸的一个 距离，比如说我设定的是五百，我可以给给他改成六百，然后呃，在大家可以看到在我们的左左边他有一个爆炸步骤一， 如果说在这个步骤一的过程当中，我们需要对他进行修改，我们直接点击步骤一， 他就会出现步骤一的一些特征，然后再对他进行修改，然后如果说呃不需要进行修改了，或者说已经完成了，直接点击完成进入到下一个步骤，比如说爆炸步骤二， 然后我们再依次依次的去选取我们所需要进行爆炸的一个 零件，然后如果说选错了的话，直接点击右键删除就可以。好，我们放大一点， 当然你可以不用每个都选取，或者说呃给他分批次的去进行选取，他就会成为另外一个爆炸步骤，就是不把它集中在一个步骤里面。 好，我们再给他一个尺寸，给定四百五吧。好，大家可以看到他已经向外有一个爆炸的一个步骤，但但是大家会想啊，如果说我不按照这个方向去做，那又该怎么去操作呢？ 好比如说我们现在要进行一个镜像操作，但是他这里镜像， 他这里镜像是黑色的，所以我们要再添加一个阶梯，然后再选中我们的一个镜像，或者说拼移旋转常规步骤，然后再分别分分批次的去点击他们的相应的一个零件。 大家会发现我们从最开始看的那个视频和现在制作的这个过程，他是有一些不同的。 呃，可以看得出来我们每一个移动的方向和距离，呃都需要进行一个调整。比如说这里给定一个三百， 然后给定他一个他是有三轴的，然后我们往上提， 然后他这里是三百九，我们给定四百的尺寸啊，往上移动了，然后最后点击一个完成，然后再往下把这个大的圆盘往下拉一个距离，比如说给定五百， 然后进行完成好这个爆炸过程，我们大体上已经完成了，然后进行勾选，如果说有的， 呃，他在这个操作过程当中他已经点错了，就是退出来了。没关系，我们只需要找到我们的配置，然后在配置里面找到我们的爆炸仕途，然后再编辑特征啊， 就可以回到我们之前的一个编辑状态。如果说你因为误操作就是退出了这个编辑的一个界面， 然后在这个过程当中我们已经完成了这个爆炸，所以我们直接可以对他进行一个比如说呃动画解除爆炸，大家就可以看到跟我之前那些呃做的动画是一样的。 好，如果说大家想学习一些新的，或者说其他的一些爆炸，呃也可以去呃留言，我们一起交流学习啊。今天就先录到这里，谢谢大家。

徐老师，嗯， sw 怎么做爆炸动画呀？首先我们把这个教材书翻到第三百三十六页，这里就用这个虎钳给你演示了爆炸图的制作方法。那我用这个过程给你演示一下， 首先我们点击上方的爆炸视图，然后选择要爆炸的零件，出现这个箭头，按住鼠标左键，把它往外拉到外边来，然后左下角点击完成。好，我们再来选中这两个螺丝，同样在这个箭头上按住鼠标左键，把它拖到外侧，然后点击完成，再选中这两个螺丝， 把它往上进行拖拽好，点击完成。我们每选中一个零件，设置好之后都要点一次完成，这里我就给大家快速的演示一下 好了，现在所有的零件，它的爆炸效果我们就制作完成了。现在我们 切换到下边的运动算力，然后点击这个动画向导，选择爆炸动画，点击下一页，开始时间，我们设置成零，结束时间改为十五，然后点击完成，设置一下这个播放的速度。好，现在我们播放一下 好了，你看这样的一个动画，爆炸效果就制作完成了。徐老师，你这个效果真好，那我也想系统的把 sw 学一学，应该怎么学， 那我强烈的推荐你学一学这本 soloworks 实战教材书，这本教材书是从零开始系统学习的，从你第一步软件设置，二维草图绘制方法， 还有三维特征工具用法，工程图的创建，再到这种零件装配工程图的设计机构动画运动仿真，还有有限员分析，包括还有一些机械设计的案例。这本教材书里边是图文结合的方式，你不用担心白纸黑字看不懂，你只需要 扫一扫书中的二维码，就可以免费下载他的视频课程，可以直接把这个视频下载到电脑上进行观看。那么这本教材书我放在左下角，小黄车你快带回去学习起来吧！
