桥架90度垂直向下弯平面图画法

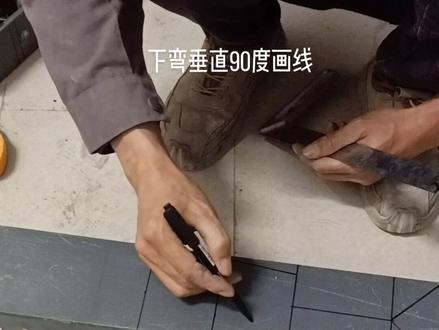

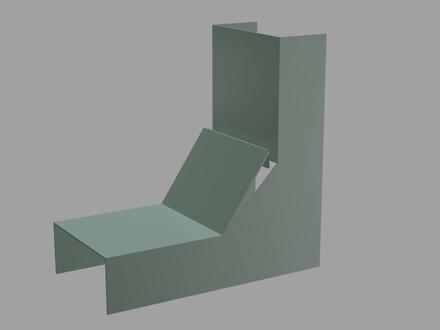

大家好，今天给大家画一个一百乘一百桥架的下弯垂直九十度。首先找一条中心线， 桥架的底边是十公分，桥架的高是九点五公分，那分别在中心线两边起桥架，底边一半加高是十四点五， 然后中心线一边起桥架的高九点五公分。 在钢起的边线找出底边一半五公分， 画出两条斜边， 随后在中心线也起五公分的中，与边线的中连起来， 然后在另一边倾斜边，长度是七公分，画出边线 多余的留着做耳朵。 随后从中心线到边线起 画出半公分的拖边， 多余地方切割掉两边同样的画法相同， 这就是一百乘一百桥下下弯垂直九十度的画线。下个视频看切割过程。

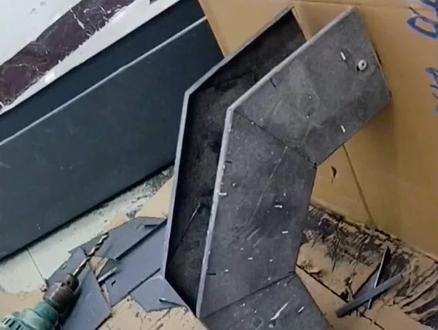

大家好，今天给大家更新一个一百乘一百桥加两个四十五度组成的下翻垂直九十度。首先画出第一个角度， 用桥架边高乘以角度系数除以二 等于角度的总切口画出第一个角， 然后从第一个角的中线 洗下一个角的边线，画出第二个角度， 角度与角度中间尺寸任意起，之后把线连起来， 桥架底边任意起，一边来锁螺丝，下面一起来看切割过程。

大家好，今天给大家更新一个三百乘一百，桥架的下弯，垂直九十度。首先找出一条中心线，分别在中心线两边起桥架，桥架底边一半加边高， 随后在中心线另一边起桥架，边高十公分画出边线， 在刚画出边线长出桥架底边一半十五公分画出两条斜边线， 然后量出斜边长度， 在另一边边线及斜边长度画出边线， 多余地方只留着索罗斯。 然后再桥架变高，中心线画一条斜边线到边线 其一公分做托，边线 两边画 行吧， 之后把中线连起来，下面我们一起来看切割过程 去找。

哈喽，朋友们大家好，我是阿刚，我们今天继续讲解桥架的小知识，今天讲解的是一个九十度上下弯的一个成品弯的组装，当然我们还是 讲啊，怎么划线，从哪里下手，还是跟着啊，以前的步骤都是一样的，但是他的公式就不一样了，因为啊，这个九十度的上下弯啊，他稍稍要复杂一些， 当然我们知道里面的一些程序啊，也是很简单。好，接下来我们就给大家具体的讲解 啊，我现在画了一个草图啊，仅供大家参考。我们今天主要是讲解一百五乘以一百九十度垂直下弯的一个制作一个公式啊，怎么下料？ 首先我们第一步取中心线，就是在我们桥架的底部还有侧面画一条中心线， 然后第二步我们中心线画好了，然后这两边这个线的尺寸怎么来计算？就是我们桥下宽度的一半，加上我们桥下的高度， 两边对等，因为我们这是做一个九十度的一个垂直下方弯啊，所以我们要对应 就是我们的中心线连过来啊，十七点五已经我们这个尺寸已经算好了，这边到这边也是十七点五厘米。好，我们这三条线已经就画好了，接下来我们再画啊 这个这条线，这条线怎么来画呢？以中心线的二分之一处取个点位，然后我们来，因为我们今天这个桥架的高度他是十公分 直接啊以这个中心线的中心点连过来十公分在这个位置啊，取一个中心点，我们可以啊，在这边来画一条线， 取个中心点，然后这个中心点到我们最边缘这条线画一个等角三角形，因为我们这个三角形到时候是要切割的。 好，我们这边啊就全部画好了，然后这边怎么计算呢？因为我们这个是等边三角形啊，学数学的时候都知道，这个硅谷定的啊，我们这条边啊，就取个一点四一四 来，我们一来再来算一下这条线，这条线怎么取？我们以 最边缘啊，这条线就是桥架宽度的一半来乘以一点四一四，这样我们叠出来一个数据，就是十 点零六厘米啊，然后这条量过来十点零六来画一条线， 我们是不是有四条垂直线呢？然后我们这边再画一个小三角，这边画一个小三角，因为我们这个面倒是要折的的，这里是打螺丝孔， 但是我们这边是要打螺丝孔的。 好，我们的侧面也是一样的啊，我们中心线 到尾端这个线啊，把它画条斜线，这是一样切割好，我们开始画线，第一步画中心线， 这是第一步，第二步，两边的线我们刚刚也计算完成了啊，因为我们现在这个桥架，这个桥架的高度他是 不到十公分。好，我们这个高度他是酒店七厘米 宽度的一半，我们的宽度是四五公分，一半是七点五厘米，我们七点五厘米 来加上他的高度九点七厘米，就等于十七点二厘米，我们量一个十七点二厘米的一个数据， 这边是七点二， 因为这个笔啊，画出来他稍稍有点宽，可能他不是很标准，稍稍有点误差。 好，我们这三条线画好了，接下来我们以中心线的一半画我们第四条线， 中间呢一半，这边怎么计算呢？我们也好，因为我们桥架的高度是 十公分，现场这个桥架他的标准高度是九点七厘米，所以我们这边量过去酒店七厘米， 然后这边画一个等角三角形。 好，我们接下来画这边这条线，这边这条线我们刚刚也计算了啊， 桥架的宽度的一半来乘以一点四一四，我们来计算一下，我们刚刚也计算好了 十点零六厘米。 好，我们主要的这几条线啊，画好了，然后我们的侧面， 我们这是中心线侧面啊，直接把它延长延过来就可以了。 ok， 好，接下来我们就是要画 切割的，你在这是一个底部啊，到时候我们这这个这个切割完成了，这边是要固定啊，打螺丝眼，我们这边要挂个小三角，这个小三角的尺寸啊，我们大约控制在两公分， 一点五到两公分就可以了，这个没有标准的尺寸，这边也是一样。 好，我们一步一步的来。好， 下来我们开始画侧面，我们侧面啊，最上面这个点位，到我们这个这根线，这个线来画条斜线。 好，我们这个侧面以同样的方法给他画 画条斜线， 这是正面，这边是个三角形， 因为我们啊这条线是不能完全把它切断啊，稍稍切个下，这个是要九十度来折叠的。 来，我们这个侧面啊，还要画个小三角，还要画一个小三角， 这个小三角啊，大约画一公分左右， 一公分左右就差不多。 好，我们的侧面也是一样，接近一公分。 好，我们这个线基本上就画完了，接下来就告诉大家啊，怎么来切一个，切哪些 啊？去哪些地方啊？哪些要保留，哪些要切割的，等下我们就给大家再来讲解一下。 好，我们下一步来怎么切割啊？要切割哪些点位？首先我们这个 等一下三角形三条边全部切钩，这条线切钩，还有这条线切钩， 我们这两边啊，这个棱角啊稍稍的拉一下不能切断，因为我们姿势要翻折的，这个轮毂也是一样，然后我们的侧面 切割，切割，这个要切割，然后啊保留这上面一公分， 这个侧面啊也是一样的切割，这个切割，这切割 保留啊这一款，然后我们这条线， 这两条线稍稍啊拉一个槽不能切断。好，这就是我们这期视频啊，给大家主要是讲解怎么划线切割，我们下期视频具体来来现场切割和组装。 好，今天这期视频就给大家分享到这里，我们下个视频再见。拜拜。

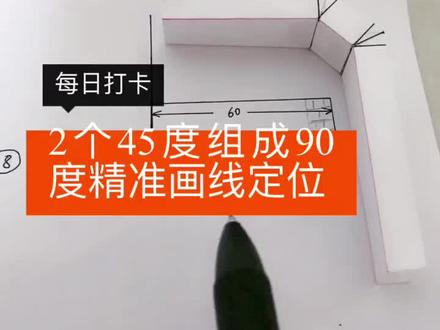

好，大家好，今天给大家分享的是两个四十五度组成九十度精准定位画线。 那我们在做桥架的时候的话，经常会遇到一些关于定位的一个问题，那么定位定的好的话啊，会给我们省去啊很多时间 啊，那么我们要做的这个数字的话啊，尺寸的话是六十，那么我们要如何的精准的定位画线出来呢？ 那么我们的话可以把那这段距离这个斜边的这个距离先固定死，我们设置他为十四，那大家可以看到这边哈，这就是一个呃，等边三角形的一个公式，那么我们设置他这里这条斜边是 十四，那从这里到这里是十四，那么他这两条边的距离的话，他就必须为十，嗯，因为等边三角形的公式那十 乘以一点四，一点四一四，他就会等于十四，所以这个十四是这么来的哈。为什么我我这边取十四，因为我知道十四的话，那这两条边的话，等边的话他会是十，所以十的话比较好算一点 十四，这个尺寸的话，在我们实际啊做调教的过程当中也是比较好用的哈，那么我们知道我们要做的尺寸是六十，那么六十减去十就 等于五十，所以接下来我们就很好画线，那么我们先画出一个五十出来，那么呃，这边的话到 这边啊，刚好是五十，那么从这边到从这边到这里的话就是八，那从这里到这里的话是十四，那这里到这里又是八啊，所以这个桥架的线的话，我们已经画好了，现在只需要把它啊 折起来就可以哈，切割一下就行哈，那我这边用的是纸做的，用剪刀剪一下就可以哈，那么剪出来的结果就是这样子的哈，刚好合适哈，刚好合适， 那这边的话我们再呃补充一点就是那如果墙是在这一边的话，那我们的桥架的话，我们要做成这样的一种形式哈，啊，要沿着要贴着这边的墙啊，爬下来弯，弯下来哈，那这个是 时候我们怎么算的哈？我们同样的也还是一样，我们先用卷尺量出这段距离，到这段距离，那比如说这边是七十， 那么七十哈，我们用七十减去这个桥架，桥架的边高啊，这边高是十哈啊，那么再减去十就等于五十， 然后我们画线的话还是这样画线，画线的话还是不变啊，这边是画线哈，画线的话还是不变，然后桥架也刚好合适哈，那假如他是一个七尺，然后这边是七， 那我自动记就知道这正好是十公分，正好是这个桥架的一个边啊，边高啊，如果这是啊二十公分的，呃，边高的话，我们就得减去二十，再减去十。 好，今天的分享的话就是到到这里哈，那希望对大家有所帮助哈啊，希望可以给大家省去一些时间。
