midascivil支架结构建模教程

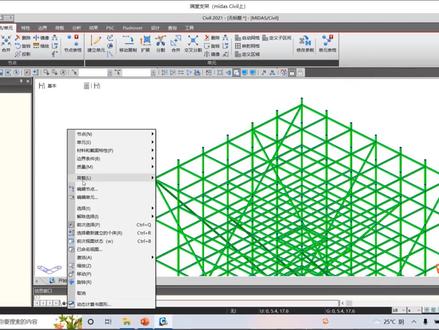

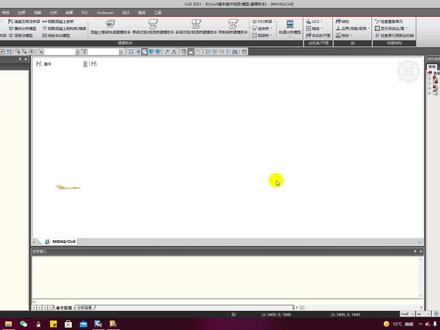

大家好，我是北京麦达斯技术有限公司的桥梁技术支持，我叫张博宇。嗯，下面为大家介绍悬臂法桥梁建模注册的使用方法， 你打使打开 cable， 使用这个选壁法桥梁建模助手之前，我们需要先建立材料的。呃，桥梁的材料以及洁面，那我这里建立了一个主梁的材料， c 五零混凝土以及三个洁面支点，洁面，化妆洁面，还有一个桥端的洁面，我们可以打开看一下， 这是一个桥墩的洁面，是个矩形的桥墩，化妆洁面用的是设计洁面，单向单使的一个设计洁面，制定洁面同样也是单向单使的一个设计洁面，那我们就打开之后点击结构悬壁法桥梁，打开这样一个建模 触手的窗口，你看到这个剑魔触手，他分别有三个选项卡，可以填写模型洁面，淤泥钢术，那我们从头开始填写，首先是模型，这里填写一些 呃桥梁的尺寸的参数，包括比如材料，主梁的材料我们可以选择 c 五零啊桥段的材料，那桥段的材料你可以在这里点三个点，可以重新创建一个，比如我们这里创建一个 c 三零的桥段， c 四零的桥段吧， 选择 c 四零桥墩的数量，就是比如我们这建一个三块的。呃，选 b 浇筑的桥梁的话，那就有两个桥墩，桥墩洁面我们选择建立好的桥墩的洁面，施工时间我们选择一个七天 构建预制方法是现交，或者说预制可以选择现交，如果是弯桥的话，我们可以选择半径，可以输入他的半径， 那下面的这些参数就可以对照上面这幅图是来进行填写，比如这里这个 pt 看来就是一个零号快总的长度 b 就是零号块，这里他的量高不变化的水平段的这一段长度就是 b 合拢段的长度 k 一就是边跨合拢段的长度 k 二是中跨合拢段的长度桥端的高度来去桥端的高度 c。 如果是双薄币蹲，我们就可以填写两个薄币之间的中心的距离 c 值。那如果说是，呃，不是这种双薄币蹲就只有一个桥墩的话，这里填写零就 ok 了。这里满堂支架法，这里填写的就是 一个 l， l 就是左边这一跨，边跨边跨的满堂支架交在满堂支架上交住的这个阶段的每一个阶段的长度。呃，从我们看这个图是从左到右依次填写，比如说我们这里填写的是六十， 就是六十厘米、九十厘米和一百五十厘米，然后一百厘米就是有四个阶段，就分别是六十、九、十、一百五、一百。从左到右填写，那对称的位置就是在右边这个边框， 同样的也是从右到左填写，就是也是跟他对称的，比如我们这个是一样的六十九、十五、一百五、一百。我们这个桥呢是个对称的，所以填写一样的就可以了。 那包括这里零二坏的施工时间，财、财林等等，这些都是涉及到。呃，我们生成的收施工阶段， 那这里这两个就你看这幅图是这里上面这个就是填左边的边框，这个悬壁的阶段分 分的阶段的长度有第一个阶段，第二个阶段，第三个阶段，他们的长度分别是三百、二十五、三百，然后有五个阶段是三百五的长度，那右中画这个悬臂同样也是一样的，第一个阶段是三百二十五，这个阶段是三百，然后后面有五个三百五的长度， 那第二个选项卡来到洁面那洁面的填写方式有两种，一种类型一，我们看到可以按照这个图式来分别填写就可以了。第二个类型二的话就是我们可以直接选择我们之前定义好的这些洁面，比如中央洁面，我们选择化妆洁面， 零号快选择支点界面，点击更新显示就可以在这里看到。当然这里 这对于这种悬臂法桥梁来说，很多时候我们很难去用两个结面就把它整个桥梁定义出来，因为中间可能还会涉及到一些呃副板的厚度的变化等等，我们很难用两个结面直接把它那这样的线性的给它定义出来。所以呢我们 往往还需要配合之后讲到的 psc 桥梁的建筑助手来对他的各种参数来进行修正。那 第三个运营力缸数，这里因为这个桥梁里面他的运营力缸数的填写方式跟我们国内的设计习惯不太一样，所以我们建议大家不要在这里面填写运营力缸数，我们可以生产的好之后，后面用我们的快钢塑快速建筑助手来进行生产， 快速的生成钢数，那把只只要把模型跟洁面这两个选项卡填好之后，就可以点击确认啊，看到程序就自动帮我们生成了这样一个模型啊，这模型包括了一些，嗯，节点单元，这些就不说了，包括呃自动生成了中间的一些便捷面， 便捷面组，然后相应的边界条件以及赫仔，包括混凝土的湿重，挂篮的重量以及结构自重，然后相还生成了不同的施工阶段，我们可以看到这里一个悬壁施工的施工阶段。 好，以上就是呃建模全变法桥梁建模出手的使用方式。

大家好，咱们今天讲解一下施工大连结构里面的啊，钢板中维燕专体啊，那咱们这里面采用的是用板单元模拟的钢板中维燕专体。 首先呢咱们介绍一下咱们今主要讲的一个啊内容，首先是高本庄伟业的一个啊，基本的一个概况啊，包括基本的一个操作 啊。其次呢咱们讲一下呃这个约束啊，包括核载啊，是如何添加的。那最后呢，咱们讲解的是 施工阶段以及结果查看啊，以及说咱们后面建模当中总结出来啊，需要注意的一些内容。那首先呢咱们 先讲解一下高美妆伟艳里面的呃概况啊，以及基本的一个操作 啊，首先咱们介绍一下根本赵本燕的一个情况啊，这也是咱们在现场用的啊，相对来说最多的一种啊结构形式， 但是说这种伟艳呢，也现在很多也和咱们呃钢管装啊，伟艳呢也比较类似的一种魔力 啊，那其实钢管融维燕呢啊，钢管其实也是一些薄壁的板，如果做成板单元模拟来说啊，他也是相对来说更合适一些 啊，和钢板装一样啊，钢板装也是一个单独的一个洁面形式啊，那如果说做成板单元会模拟的比 两单元会更合理一些啊，会更精准一些啊，这也是咱们这个呃相应的一个洁面形式啊，大家可以看到啊，有这种 u 字形的，大家也有 j 字形的， 当然也有一些其他形式啊，大家在做的时候呢，也可以去参考啊，这个对于画图的咱们去进行一些简化，但咱们做的结构呢，主要是以一个实际项目，然后去进行一些修改给大家去做的。 那对于啊这里面的基坑呢，是二十六乘以十四米啊，深十米，咱们整个的钢管啊，钢呃钢板桩呢是十二米，设置两段支撑啊，分别 在呃这个上面的五米和七米的位置上啊，去装顶。然后呢咱们的埋身的相对是比较浅， 底部呢是相对于呃这个比较好的土层啊，沙土啊，卵石层和泥岩啊，那这个工程啊，主要也是因为 底部是啊泥盐的关系啊，所以啊打不下去啊，所以呢埋身相对来说比较浅啊， 那在 co 当中的建模呢，大家也可以啊，再回顾一下啊，首先呢是前顺利，也是建立咱们材料洁面啊，板后以及单元节点啊 几何模型，然后设置好边界啊，边界包括支撑和连接 以及核载啊，咱们这里面啊主要就是一个面核载啊，然后进行分析啊，分析呢，咱们啊在之前呢会设置一些事故阶段的一个定义， 进行一个净利分析，然后最后看啊各个部分，在各个阶段啊周的一个结果进行一个验算啊，这是整个的一个最后的一个流程，那对于介绍书来说呢，也是一样啊， 和 co 的一个计算流程也是相辅相成的，那对于计算书里面的材料洁面这种构建特性啊，就可以直接在 co 里面去截图采用啊，那对于结构简图来说，咱们对于建立的模 形式就是几何模型编辑和核载的整个的部分啊，就是咱们的一个呃这个简化的一个呃图形， 那对于计算过程来说呢，咱们是不需要 see what 的一个结果，因为它是一个有效的计算啊，最后呢进行啊，结构的查看啊，不同时候阶段啊，不同构建啊，在不同结果当中的一个查看啊， 那接下来咱们就可以进行一个模型的建立，在模型建立之前呢，咱们先说一下咱们导入的这个底部辅助线，因为对于 cd 啊这种啊， d x f 类型，这个啊文件啊，咱们如何去绘制，需要注意一些啊， 点啊给大家稍微说一下。那首先咱们为什么要建立这个底部分线呢？因为咱们这个整体的结构呢，这种是一个等抛面的结构，所以呢咱们是可以把 钢板装是可以用扩展的方式啊，直接建出来，包括围领啊，以及其他的构建的，也是可以用复制的方式， 所以咱们把底部的这个辅助线呢是可以换一下的，那对于底部辅助线大家也可以看一下，咱们相应啊有一些点的大家注意一下，那整个这个模型呢，咱们分了几个部分？首先是啊，分了四个图层啊，有不同构件用的不同的图层，我给你们用一一 对吧，然后呢这个里面这个是三对吧，然后蓝色的是 二，红色的这是四啊，那咱们建了四个图层，也是不同四个位置啊，建不同的图层。然后就是咱们画图的时候，这个尺寸一般咱们用的是毫米啊，你导入到 c o 里面用的也是毫米 啊，导入 cvd 大家一定要注意要把单位改了。然后呢咱们的圆形啊，一般呢咱们做成的都是折线的形式，大家也可以看到啊，都是折线的形式，然后呢上面相应的一些结构呢，也是以这个啊 自行去画多段线的啊，因为每一个单元是一个呃线啊，所以在做的时候呢，大家啊自己啊一定要按着一个方向去做啊，这个大家注意，就是不要 说咱们在建模的时候，你要做一个单元啊，一个这个循环的个体，对吧？啊，然后进行一个复制，所以在做的时候呢，一定要把这些单元呢 要按一个顺序去连啊，这个大家注意啊，一定要按一个顺序去重新连一下，然后再复制啊，因为咱们建模的这个画的这个线的顺序是可导入到 c 窝里这个顺序啊，他这个单元坐标系是有一定要求的， 因为不是要求啊，就是说有一个技巧，就是说呃，如果说你不按着一个方向连，生成的单元坐标系就不统一啊，后面加和载呀，或者对进行一些操作的时候就比较麻烦啊，这个大家注意，然后最后呢咱们保存成 d x f 类型的一个文件 啊，进行一个呃，这个保存，那导到 c o 里面呢，咱们用到的是 d x f 类型的文件， 然后咱们回到啊软件当中，咱们就可以去进行一个导入，首先呢打开啊这个一个项目，然后呢进行一个导入，导入里面呢有相应的这个 d x f 类型文件，然后呢你可以找到这个类型的文件 啊，你要导入的呢，你移到右边那层，然后下面有相应的简简单元都要，对吧，然后呢下面有相应的放大，大家注意这个单位一定要改啊，改成毫米的，然后这里面暂时是没有材料洁面，咱们可以先不建立啊，一会来建立也可以，然后这里面有放大 小啊，咱们这里就是一比一的插入点，那咱们就按照原点去插入啊，那咱们在画图的时候也注意啊，你可以把它正中间这个点呢移到原点的位置， 然后这里面就是一个 x y 面啊，你要在 c o 里面啊，是在这个面上的，那咱们就可以直接在这个图直接画就可以了，那如果你想把它立起来的话 啊，那你可以旋转九十度，对吧？啊？那咱们这里是不需要立起来的，那比方说咱们做一个支架结构啊，你要是手动画一个图，然后导到 cod 里，你可能就要立起来，对吧？ 以这组标为数值线下的，所以这时候呢大家要注意一个这个，呃旋转啊，那咱们这里不用旋转，然后这里面还有相应的交叉风格，也是 所有相交的线的，还会自动打断，也是默认高手的。然后呢咱们一般的点试用查看一下模型是否有问题啊，如果没有问题的话，咱们可以点击关闭， 那咱们就可以在组里面可以看到四个结构组啊，但是说这四个结构组是这个辅助线了，最后这个辅助线咱们是不需要的啊，所以咱们整个做的时候呢，咱们先啊把这个啊辅助线检查一下啊，是否有问题， 然后在建模当中呢，注意一些点啊，咱们一般在啊钢板桩来说啊，咱们一般在这个角落的位置，一般咱们也会有一些呃独特的一些构件给他锁在一起，对吧？啊？他还是尽量要连在 一起的，所以咱们是会把所有的这个连接的这个位置啊，都连上一个封闭的，如果不连的话，咱们最外侧可能在计算完了以后，这个位置上的变形会很大啊，但是说你这个位置是真的变形大，或者是有什么问题，倒也无所谓，对吧？对咱们结构来说影响不是太大 啊，但是一般的咱们就围成一个这种这个封闭的结构啊， 要整体做一个检查啊，是否交叉分割呀，或者其他的。然后呢进行一个材料和洁面的一个啊定义啊，那首先呢材料呢，咱们有两种，一种是混凝土，一种是钢材。呃， 模型里面呢，可以定义一下材料和洁面啊，添加混凝土呢，咱们比如说定义一个 c 二零的一个混凝土和 c 二五的混凝土啊，这个刀 这个根据实际的加就可以了。然后呢刚才呢，咱们也可以选择相应的啊规范，比如选择一期的规范里面二三五杠，对吧？也可以选择相应的刚才就可以了。 那洁面形式呢，咱们这里面也不多啊，一个是 v 领啊，一个是支撑， 那对于美景来说呢，咱们用的呢双拼工资刚一般用的就是香型洁面啊去定义， 那相信洁面的，咱们可以定义相应的这个，呃，洁面的，比如说这是双拼四十五，四百五十 高的，那咱们就输入相应的一个尺寸， 二二四四五，二二四五，哎，当然你也可以先查一下，对吧？里面的这个工资高啊，比如说四五的工资高 啊，你可以查一下它的一个尺寸，然后去定义。那比方说咱们就按照这个吧， 咱们在做的时候，大家一定要按照实际的尺寸啊，我只是教大家在如何去呃定义，如果用内部的这个已有的这个尺寸就这么加，但是下面也有相应的其他的 ir 四五，上面是 ir 四五 a， 对吧？他的尺寸 ab 可能有稍微有点不同啊，所以大家在做的时候呢，要根据实际的一个尺寸来做，那咱们就还有这个，对吧？还有这个 有是四百五高，然后宽呢，就是两个就是三百，完了中间两个这个副板的一个间距就是一百五啊，然后，呃， tw 就中间这个是十一点五， 上下一元版的是十四十八。呃， 那咱们可以定义一下这个香型界面，可以点击用户啊，那高四百五，宽是三百，然后这个是一百五啊，那 tw 呢？是看十一点五是吧？然后这个是十八， 就定义好了，对吧？定义好以后，他会默认的赋予给所有的单元，因为之前咱们没有定义过材料啊，那咱们再定义一个钢管， 那比如说是五二九啊，厚度是八的钢管啊，那你就可以定义啊，五二九，厚度八毫米， 再定好，然后呢再定一个板厚，也就是钢板桩的一个厚度，那钢板桩呢？咱们这个厚度呢啊，拉伸三行四行他们还是有点区别，那咱们这里边可以给，比如说十五点五啊，四行是十五点五啊，这个 三行可能是十三的，对吧？他不同的一个厚度呢，会有一些这个钢度，肯定会有一些啊，不一样的地方啊，所以肯定越厚越好。咱这里啊定一个啊，十五点五的一个厚度， 这样的话呢整体的一个这个结构呢就定义好了，定义好了以后呢大家注意一点， 所有默认的都是第一个材料和界面，所以咱们是需要一起改动的啊，比方说咱们绝大部分这个要复制单元的话，都是钢材，咱们是可以用拖拽啊，把它改成钢材 啊，这个大家注意啊，然后呢这个所有的 v 领支撑也是不一样的，对吧？那对于 围领支撑这一块，咱们要改成相应的洁面啊，那咱们现在这里所有的都是二 sv， 那对于钢管啊，咱们可以双击下所有的钢管啊，就是三三钢管，给他改成钢管来解决 啊，来至少这一块是对的。然后呢进行一个啊接下来的操作， 那今天的操作呢，咱们呃注意几点啊？一个是呢咱们建立几何模型啊，其实就是几个部分，一个是 围焰啊，也就是底部外部这个线条进行一个向上的扩展，变成一个板单元，然后呢支撑和围两是复制 两层啊，设置两段支撑，然后混凝土呢，咱们是先进行一个网格划分，然后进行一个实体的一个扩展。那在这个过程中大家一定要注意啊，要定义相应的组 啊，要定一结构组，边界组，还有合载组啊，这个大家注意啊，那添加边界和合载的时候，咱们添加这个两个组啊，那对于结构来说，咱们要定一相应的结构组，那结构组首先就四个对吧？一个是钢板桩，一个是支撑，一个是 这个两个支撑，对吧？一个是这个封顶混凝土。那咱们定义一下啊，咱们先可以把这几个咱们要新建的这四个组呢，咱们要先定义一下 ah， 这个定义呢就大家自己自己知道啊，相应的一个啊就可以了啊，支撑上 支撑下，然后是封底混凝土， 这样话呢，咱们先定义好组啊，这个定义好组跟单元现在还没有关系，咱们还没定义相应单元。首先呢，咱们先定义一下根本状 激活啊，咱们先把这个辅助线呢，先激活啊，咱们采用扩展单元的方式，那扩展单元咱们用的是线到面的形式啊，那 这里面有一个这个线条原目标也就是原来这个线还要不要，如果不要的你可以点删除，他默认是删除的，那咱们这里是要的，因为后面咱们还要啊，做其他的啊，所以呢咱们要把它勾掉，那咱们用的是什么呢？钢材 啊，厚度是这个厚度，后板呢是考虑剪切变形也是刚刚性的板啊，那选择单元类型就是板单元啊，不要选平面单元啊，平面盈利应变单元，他只是考虑这个啊，平面的一个啊作用的啊， 然后下面呢有相应的扩展啊，咱们一般呢，咱们这里就用到任意间距向这方向向上扩展啊，咱们扩展尺寸呢，大家也可以看一下，扩展尺寸是 十二米啊，咱们是按照网格用二十毫米啊，二十厘米啊，二百毫米去扩展的，这个大家一定要注意啊，这些尺寸啊，这个虽然说我给大家已经做好了，大家自己在做的时候啊，做实际项目的时候，一定要把这个分割尺寸 要提前啊，模拟好什么意思呢？就是在咱们建模的过程中，咱们经常会有一些共用节点或者连接的地方， 对应的地方一定要有节点，或者是标高一定要一致啊，才能作用上，对吧？所以呢，咱们在这个定义这个板凳眼的时候一定要注意啊，要尽量的去分割这个花瓣。另外呢还要有一点，就是咱们 在扩展啊，或者做实际项目的时候，要尽量使得那个板呢啊，不要太细长 啊，就是尽量是这种一比一的关系，这样话网格的质量好啊，得到结果相对来说是准确的啊，单说啊，不可避免啊，咱们这个尺寸上 会有一些偏差，这也没有关系啊，要保证一定量的，对吧？不要呃，差距特别大，对吧？啊，所以这里面我就给大家分了一个比较细的一个啊，但是呢他会建模相对来说会比较慢，那如果说大家 觉得这个建模这个生成啊比较慢的，大家是可以进行一些修改这个尺寸，按说 要对自己这个修改尺寸要有一定的一个认识啊，比方说你修改到五百，对吧？啊，那你要保证我这个支撑为零，也是一个五百的倍数，他才能去进行一个连接，对吧？包括我这个 实体单元，我是要跟版友合的，对吧？要传递的，所以呢他也要进行一个这个五百的划分才行啊，所以对应那些尺寸大家一定要注意啊， 当然跟画 cad 图这个版的一个长度啊，也是要考虑的啊，所以这是啊，大家要注意的一个点， 当然这个划分的这个尺寸也跟边界有关啊，后边会讲到边界的时候要说到啊，因为咱们要加土弹簧，每一层 他们都要加，所以你分割的越细，咱们每一个点的刚度就相对要小一些啊，计算的精度 还有计算的这个模拟的方法呢，会有一些变化，对吧？所以这个大家要有一定的啊了解，所以整体讲完以后，大家是可以了解到这个尺寸跟是没有关系的，所以在定义这个尺寸的时候要注意一些这些点就可以了。 那我这里呢，还是按照你给的这个二百的尺寸啊， 六十 at 二百毫米啊，这方向，那全部所有的点选中，点击使用， 因为呢分割的比较呃多啊，所以 相对来说就会啊，比较慢啊， 那生成了以后呢，大家要注意啊，因为这个节点呢，有的时候会刷新啊，所以就比较慢，我把这个节点呢给关掉 啊，现在关掉，这样的话看起来会相对来说啊，不会怎么繁琐，对吧？这样的话，整体做完了以后呢，咱们要定义相应的 组，这个大家不要忘，那第一组呢，其实底部是有这个线的，原来那个线还在，那咱们要做的时候不是不需要那个线的，所以呢这些组呢，咱们只需要把这个版单元选中就可以了 啊，我双击版的也也是所有的版，对吧？然后呢我定义给这个组，那定义组怎么定义呢？我拖拽的方式就可以了啊，把这个拖拖到这个里面就定义了，大家可以看到这里面的 数据排单有多少个啊，节点不进来是没关系的啊，除非是咱们特定啊，某一个组要特定是一个节点的组啊，咱们再定义， 那对于咱们施工过程来说啊，每一个就是构件就可以了啊，这样的话，咱们钢板桩的板单元就做好了， 那咱们下面呢做一下这个支撑的一个复制，那支撑呢，现在来说也比较简单啊，也比较简单，那对于这个支撑啊，咱们只需要复制就可以了，那咱们选中支撑，也就是二十三这两个啊，激活一下 右键进行一个激活，然后呢把这两层这个复制两层就可以了，用复制单元的形式。那在复制之前大家要看一下啊，实际来说呢，咱们现在做的呢稍微有一点点差别，什么意思呢？ 有个差别啊，就是说有一些不对的地方，大家可以看这个围领，围领实际来说应该是躺过来的， 对吧？他不应该是立起来的，因为他是侧向收尾啊，所以呢咱们需要把这些单元呢进行一个旋转啊，那对于单元旋转怎么旋转呢？那这里面旋转和这个旋转不是一个概念啊，这里面旋转是复制啊，绕的某一个点进行一个复制， 这个单元自身的一个旋转，咱们一般用这个修改参数里面有一个单元坐标轴的一个修改啊，一般给他转九十度就可以了啊，那咱们可以选中所有的 二 i 四五 a 的这些单元，对吧？把它转九十度啊，这就是咱们想要的一个样子啊，然后咱们调整一下颜色啊，把这个 单元颜色不同构件的看的更清楚一点，对吧？然后这是底部的啊，大家记住这是底部的辅食线，最后要删掉了，咱们只需要把这个单元的分复制两层，对吧？单元的复制这座标咱们要复制两个 五米啊，咱们在对应的位置上啊，复制两层，点击使用上面这两层才是咱们想要的，对吧？那这时候呢，咱们可以选择上面这个 定义给支撑上下边这个定义给支撑下就可以了， 这样的话呢，咱们把两层的 v 领就做好啊，那底部的 v 领还需要吗？实在人说是 不需要了啊，实在不需要了，那如果不需要怎么办呀？咱们可以选中他进行一个什么呀，删除，删除的咱们一般不用得累他啊，因为中间可能涉及有些节点和其他，还是够用的啊，所以咱们一般呢点击单元里面的删除点击使用 啊，会更好一些。 那为什么要删除这个单元呢啊？主要还是因为咱们后续要建立这个实体单元，那咱们把呢剩余的一和四啊，因为咱们二十三这个单元已经删掉了， 把一和四激活，大家可以看到这个围城的区域是咱们浇筑混凝土的区域啊，所以呢 咱们要把刚才的那个因为用不到了，然后就给这个 v 六和支撑就删掉了。如果有这个线的话，有一个不好的地方，就是生成这个混凝土区域的时候，这个网格会考虑这些线，但是没有必要啊，要考虑的话他画的会更密 啊，而且划分的这个也慢啊，所以咱们先把这个支撑的这个辅助线二三二二三三这个删掉，然后呢进行一个啊，做混凝土那一部分， 那做混凝土呢，首先呢咱们要有一个面，然后把这个面呢进行一个扩展啊，那咱们先生成这个面啊，那生成面呢，咱们一般用到的就是自动网格划分的一个啊，那这里面 相应的啊，只需要把啊，咱们这个区域里面所有的这个线，大家注意啊，咱们选的是最底部这个辅助线，大家一定要在三维里面检查一下 啊，因为有的时候大家可能激活的是那个钢板装板单元啊，而是底部这个线没有激活啊，所以你选择区域就不对了， 一定要保证你选的是这个区域，选完了以后呢，这里面有一个叫内部，是否考虑内部区域 啊？他的内部区就是有完全包含关系的位置啊，也是这个中间啊，考不考虑，不考虑的话中间就会挖空，那咱们实际是不考虑的，对吧？所以是勾掉的啊，那其他部分啊，他的意思是也就是是否传递， 是否节点，我和和单元的这个啊交界，这个交叉的位置上是否考虑有网格划分啊？咱们都是连在一起的吗？ 对吧？我浇入的混凝土是跟板，还有这个这个钢壶桶，对吧？之间的都是有一些连接的，所以他是传递的啊，所以一般都是考虑的，然后边界上哦合啊，这些都哦合的，所以默认的一般就是咱们比较常用的啊方式。 然后网格的尺寸呢，咱们一般因为封底混凝土啊，这个结构呢，一般来说咱们的这个只是给他一个高度的考虑 啊，所以呢咱们是可以给他画粗糙一点的，在这里面呢，咱默认的一米的尺寸，但是你可以更大一点，比如说一米五的尺寸去给他划分，划分的大一点，粗糙一点 啊，因为只是提供一个高度，然后呢这个板呢，因为是个过渡的，因为他是通过这个板进行一个实体的一个扩展啊，所以呢咱们这里这个板呢就无非定义成什么都可以了，所以就默认的就行啊。然后呢 这个线呢，咱们是否后面还要呢？实际来说咱们这个线呢是不需要啊，实际这个线是不需要，你可以勾选删除于这个小线啊，就设置了一个半，但是你你可以。呃，这个后删也行啊，然后点击一下试用 啊，因为它网格划分呢，它就会比较慢一些啊，比较慢一些啊，所以它生成啊，整个过程呢，可能大家一个计算。

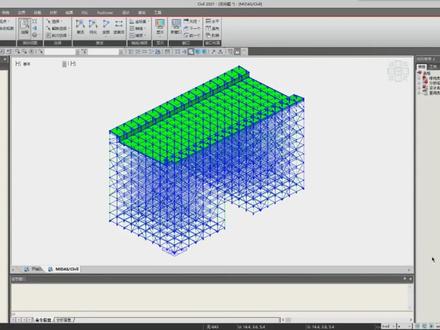

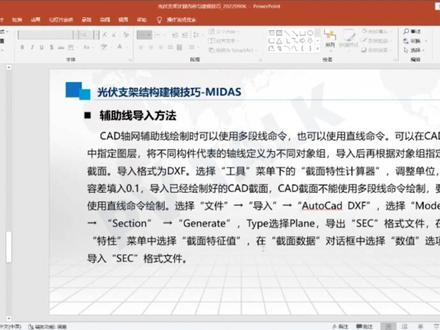

三个软件里边，三个软件里边的以麦达斯为代表的，然后说一下这个麦达斯的一个键盘技巧， 麦达斯呢要三维，我们要建立三维的辅助线，就是只是在刚才的技术上呢，我们建立二维以后呢，把它复制，复制成多品，然后再把领条呢依次的放到斜梁上边，放到和斜梁的香蕉的位置，然后呢再导入，呃，打开麦达斯文件以后呢 导入这个 dxf 文件，然后下边呢是关于麦达斯，他有时候需要我们去自定义一些洁面，自定义洁面的一个方法，我们也可以自己提前设置好一些这个洁面，就常用的洁面。建立辅助线导入模型，导入软件以后呢要初步 定义材料和基本首相，这是定义好的，然后呢定义编辑条件，然后定义赫仔，然后呢就是定义赫仔组合，然后定义计算参数，最后是查看运行分析，查看计算结果，这是打开的一个模型，这是 用这个 cd 啊，建好的一个辅助线，三维的辅助线我们需要把它呢呃，导到这个麦达斯软件当中， 我们看到这是宝剑来的一个结果， 先是把这个辅助线啊，我们先可以把它先删除掉啊，或者我们新建一个，新建一个界面，新建一个软件啊，打开看麦达斯软件辅助线，辅助线呢就在这边啊，不再重新建了。 看到这是麦达斯的一个操作界面，我们点击新项目新建模型，好，这个界面 就变成空呃一个空白了，然后我们再点击这个按钮，选择导入，导入 dxf 文件， 点击这个搜索，找到我们刚才定义的那个啊，刚才已经建好的一个洁面啊，我们选择这个吧， 这个是我提前定义好的，这图层呢，我都定义好了，这个梁领条、斜称，还有鲍菇，还有柱，我们一个一个的给他去定义，比如柱我们跑过来，然后我定义先定义，首先呢先要定义他的材料， 材料里面呢常用的也就二三五，还有这个钢材，对我们选择这个钢标的规范啊，二三五 还有点击下设用，然后看这个材料这个排号就出来了，然后还有三五五，这是两个常用的，然后呢这是钢标里边的，还有这个冷弯规范里边的，我们也要定义，因为 c 型钢的话，它属于冷弯软件呢，它会自动识别的，我们给它改成改个名字，改成 c 版， 然后这个还有三四五装放这个软件里面呢，现在还没有，三五五点击下试用好， 把这些材料呢都定义好了，你看到有这个高标的二三五三四五，还有冷弯规范的二三五三四五点击关闭，然后柱子呢，我们材料可以选择五六三五呢，然后看一下贴面，假如我们选择这个工字钢 或者是槽钢铁面，我们一般住的呢，我们可以用这个空字钢或者槽钢铁面吧，我们选择一个，比如 c 十二一个一个槽钢，点击试用， 重复了啊，试用，然后关闭，那这个我们呢就是再点击试用，那这个看到这个柱子就出来了，那辅助线和这个洁面一同出来的， 然后这个实际上呢，这个柱子下边啊，我们这个补对线应该是建的，下边是装带装一起建的，然后下边那一段呢，还需要再重新定义一下，然后那个还有就是 接粮，接粮呢你可以也用接粮，我们用 c 型缸，所以选这个，呃，带 c 的三个五，我们用三个五面条。呃，接粮我们用这个 c 型洁面啊，选择 冷闸超纲，选择规范呢，五零零幺八的规范，我们选择这个 c 八零点数这个界面，点击确认， 你试用。注意啊，这个有一个问题，我们刚才没有注意到啊，我们需要进入软件之后，我们先要把这个，把这个， 把这单位啊给他改掉，不然的话他会以这个我们 cad 里边是毫米画的图，但是他会以米的形式出来，所以我们可以看到这一截面，实际上 八实际上很大，实际上看这个线呢，其实这个单位是实际上是不对的，我们需要先进到软件以后呢，先要先把它删掉，先要把这个单位给他改掉，单位给他改了，然后再导入。 这个我们再试一下啊，可以看到现在这个洁面呢就比较跟实际相处了， 其一次就是包括呃领条也是这样的，都是这样来布置的。最后呢就是布置完以后呢，就是我刚才的这个，这个过程呢就不跟大家在 一一的演示了，我们直接看模型， 这个打开呢需要一定的时间。 好，这个是 大家现在能看到吧，这是我打开的一个模型。 垫好模型以后呢，就是首先就是按我刚才的那个步骤，把这个轴轴线打进来，打进来以后给他定义好洁面材料和洁面乳性，我们现在看到的是线条，但是你可以用 ctrl h 这样显示出他实际的这个状态， 先定义好那个洁面，然后呢再施加来，再定义编辑条件，我们先要这个是为什么这是灰色呢？是因为我们现在是锁定的状态，运行来锁定的状态， 我们点击一下这个锁这个按钮给它解锁，这样的就可以定义了。其实实际上看到我这些点时间都已经定义好了，就是支撑条件都已经定义好了， 可以看到左边这个出行台单里边，我们点击一下这个几乎按钮，然后看到这些按这些呢就是已经定好的， 我们选择这个全部，结果全部显示，再点击一下显示，你看这个，这个是过街的，过街的话是全部都是涂色的， 然后这定义编辑条件就一般支撑，我们选择这一半支撑就可以了，然后呢刻载 喝彩这块呢，我们一般是采用这个单元喝奶形式，就是我这个量领条领条量，然后都是单元吗？我实验我是把喝彩的以单元喝奶形式施加到这个领条上边， 我们选择这个单元，然后个仔呢，我们选择这个特大功放， 这是恒载， wz 是风， w 碰压力， wp 是风吸力， snow 呢是雪和载啊，易燃呢，这个是施工检究火灾，因为这个我们的比较高啊，实际上要顺道施工检修，所以把施工检救火灾呢也要考虑进去， 就是喝点公矿，一，选择一个喝点公矿以后呢？后边呢？然后对应的就是喝点类型，你选军部喝点，军部喝点就是沿线品牌均匀分布，还有集中喝点，军部喝点，就像我刚才那个二维软件里边是加到新粮上的，就是集中喝点，常用的就这两种啊， 然后我们这当然肯定是君不喝彩了，君不喝彩。然后坐标器，整体坐标器还是局部坐标器，我们是加到领条上的，因为领条的话我们可以看一下啊，这个我们切换一下这个试图我们可以看到这个领条，因为这个是有 安装轻角的吗？这个领条他实际上是有一定的这个倾斜的，所以呢这个坐标器呢，你要选择这个局部坐标器，比如这周你看一下他的实际的坐标轴是局部坐标是哪轴？风压力肯定是垂直于这个领条，这个光这个斜梁这个平面吧，向向下的， 然后要查看一下他这个局部坐标系的方向，然后那个航载方盒载雪核载数值向下的，核载数值向下的。把核载都定义完以后呢？呃，我们看一下我们这个已经定义好的这个核载， 有一宽宽一，有一个命令快捷键，还可以打开我们定义的赫载， 先看一下这个横载，选择这个两单元合载，点击下试用看啊。嗯，这个没有全部显示出来，我们先点击一下这个单位啊，让他小个点的多一点。现在又 再看一下风格仔，看他定义的方向对不对？可以看到他是正确的。风格仔就是垂直于这个引条的，一远向下的上，一远向下风气力 血和窄啊，胸前血和窄呢？我是坐在胯中的，胯中领条的胯中还有旋转端 最外侧。好，这些喝仔的定义完了，喝仔定义完以后呢，就是一些参数的一些设置，在设计里边，一般参数定义控制参数这些呢，因为时间关系啊，就不跟大家 展开讲了，这里边呢有很多很多的参数，我着重说一下，就是定义结构控制参数，这个是需要设置的，然后这个指定构件这是需要设置的，这个是区别于 pkpm 软件的， pkpm 里边我们指定量 用这个啊，梁洁面，这个柱和斜称呢是用了一个柱洁面，实际上呢，其实他们都属于一类，都属于这个原单元，在有限元软件里边都属于这个，其实都属于零单元。然后还有就是无支撑长度，基本长度系数，极限长期比限值，就是长期比限值，这些呢都需要设置。 然后那个包括编辑扣件类型的时候，我们也是需要设置的。比如在有些软件里边有三不两千，他会把这个鞋梁默认为就根据坐标，因为鞋梁他是啊起点和终点，他们的重坐标 实际上是某呃相点，不是零，有些软件会默认为他就是鞋称，实际上呢，在我们在这里边需要鞋梁按鞋称计算呢，是实际上是不合适的，他按支撑来计算，实际上应该按希望这边来计算，这个方面也要设置好对部件的类型 好。其次就是我们选的那种规范，哪个规范是刚标的规范？这里边呢有还有一个具体的参数，整体稳定系数等下这个还有这个洁面分类，嗯，还有就是这个 老王规范，老王规范里边也要培养一些参数，是需要我们设置的，设置完以后呢，我们再点击运行，然后就他就会收出这个计算的结果， 点击一下，你选择这个，选择这个冷弯型刚规范验算， 我们可以查看一下按冷弯形钢规范验算的这个结果，当然有些呢不是冷弯形钢，那他的计算结果呢，就不会输出来，我们可以看到这有些结面是红的，是因为我把这个喝载呢加大了， 没有输出的。这个比如柱子，因为我们是按钢标来算的，所以呢他没有输出，我们这时候呢可以点钢标里边的钢勾垫验算，这个应该是没有定义，没有定义，我们如果把柱子定义好的话，他定义为这个钢标后垫的话，他是可以计算的。 然后这个数字呢显示的有有点不太不太好看，不太美观，你可以可以把它深色 小一点，让好看一点。然后包括我们在后期整理阶段说的时候呢，这个有内力图啊什么的变形图这些呢，他的突出呢还是比较美观的，看一下他有这个云图实体， 这个就是用麦达斯的一个大概的一个演示过程。定义贺载的就是定义数值啊，定义贺载组合要包括一些参数的设置啊，包括最后查看的运行分析的结果。

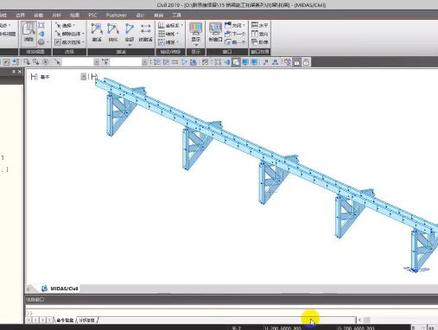

大家好，今天给大家看一下，我今天花了两个小时算的一个简易托架的这么一个模型，那么这是他的一个有限模型， 看一下 ccd 图纸啊，那么是这样的一个桥台，这么一个台帽，一个浇筑台帽的这么一个托架啊，那么这样的一个简易托架上面布置两道 槽钢横向分配梁啊，那么这个是托架的一个布置图啊，那么通过鉴定他的有线模型也比较快的，那么 那么算完了以后，我们可以来查看他的一个结果，我们主要查看两单元毅力啊，两单元毅力我们可以看一下他的毅力是多少啊？ 那么印尼大概七十多兆帕，那么满足受理要求啊，那么这就算完了啊，算完了，非常非常方便啊，非常方便。

大家好，我是李朝阳，本节为大家介绍 ceo 当中刚下量洁面的定义方法。 关于高限量洁面的定义呢，有两种方案，一种呢是采用 cd 导入洁面来进行定义及通过 spc 洁面通行计算器来生成高限量洁面。 另外一种方法呢，是直接采用程序内置的洁面来进行定义。那么我们本节呢，重点演示程序内置洁面的定义方法。首先我们把主菜单切他切换到特性菜单栏，然后点击洁面特性值，点击添加， 那么我们将洁面类型切换为钢梁洁面，这个时候我们可以看到，嗯，当前的定义窗口啊，就是用来定义钢细压梁洁面的过道尺寸， 那么他所支持的洁面类型包括单向单式的钢项链洁面，还有工字型的钢项链洁面以及单向多式的钢项链洁面。那么我们以单向单式的钢项链洁面为例为大家说明。 嗯，首先呢，我们需要定义钢梁洁面的整体尺寸以及就是量高啊，包括我们的一些量宽啊，包括板厚啊等等的一些参数，那么这些参数呢，按照实际的构造尺寸进行填写即可。 嗯，为了方便给大家说明呢，我直接打开一个定义好的洁面来为大家说明。 这是已经填好的一个构造尺寸，那么对应的量高以及顶板的底板的宽度，还有副板的高度已经填 完成。那么重点呢，我们需要定义高限量洁面上的加金类，我们点击洁面加金类。 定义加金类的，首先第一步我们需要定义加金类的类型，我们点击定义加金类。 那么 ceo 当中所支持的加金类的类型呢，分为以下几类，分别为板类，梯类还有 u 型加金类，那么具体的尺寸大家可以结合实际的设计构造来进行填写，那么这里面需要说明的一点呢是对于 u 型加金类，我们建议 加金类的弯曲半径，我们按实际的数值去填写，不建议填写为零，填写为零之后呢可能会引起我们洁面特性计算的异常，这是我们的一点小提示，那么当前呢，我们 对应的加金类的类型已经定义完成了，那么接下来我们要做的是将加金类组装到我们对应的洁面上，我们可以看一下加金类的定义方式，分别有上一元，左副板、右副板以及下一元， 那我们选择不同的布置位置，我们可以看到左侧图是会通过阴影的形式来进行显示， 比如我们定义上一元的加金类，选择上一元之后，左侧加金类，左侧一元显示为白色，那么还会提示他的输入方向是从左至右啊，有一个箭头的标识， 那么这个标识是可以改变的，哎，我们看切换参考点的位置，那么我们可以切换输入的起点的 一个参考的位置，那比如说我们对应的左侧一元加金类的一个定义，我们打开已经定义好的加金类的布置，我们看一下，这里面需要我们首先输入的是加金类的数量， 那我们左侧加金链呢，一共有六个加金链的类型，那么为为了方便我们说明，我们打开对应的图纸，我们看一下 对于当前的单相单式的钢项链洁面，我们左侧一元的加金类一共是七根加金类啊，那我们左侧有一个比较长的板类啊，这个板类呢，我们是单独来进行定义的，我们可以看一下在这里 啊，这个板类我们单独进行定义，那么中间呢，这些短类呢，我们是通过另外一个参数来进行定义，一共是六根加金类，那么加 类的具体的间距和尺寸如何来填写？我们看一下图式，短类距离最左侧长类的间距呢是三百毫米，剩余的短类的间距呢是两百五十毫米，那么我们填写的时候呢，依次将加金类之间的间距填写进来即可， 我们看一下天气的参数，那么第一根加金类距离左侧长一元啊，长类他的间距是三百，后面依次是两百五，两百五，也就是说我们这里面所输入的间隔呢，是指加金类之间的间距，而且是两个加金类行星之间的间距， 然后选择对应的加金类的类型。那么当前的这个加金类呢，是是我们通过上面定义加金类这里面来进行定义的，然后选择加金类的位置啊，那么 上一元的话呢，只能是沿着加金类向下进行布置啊，沿着顶板向下不进行布置，然后对加金类进行命名，一般情况下，三金类的命名是程序自动来进行命名的，填写完成之后呢，直接点击添加，那么就会对左一元施加加金类，那么其他的 中间一元啊，右一元还有底板，他的定义方法是一样的。接下来我们说明一下副板的定义，我们将布置位置切换为左副板， 我们看副版的定义，他的参考线也可以进行选取，那么参考点的位置可以选择从上至下，也可以选择从下至上，这个可以依据我们用户的使用习惯来进行定义，那么其他的定义方式呢？跟我们议员定义是一样的，也是需要输入加音类的 间距，加进类的类型啊，那么以及加进类的位置，那副板呢？加进类的布置呢，可以有三种方案，向左布置，向右布置以及两侧均进行布置，比如说中副版，那我们需要选择 boss， 两侧都需要定义加金类，那么左侧加金类呢，一般可以可以选择向右布置，这就是关于加金类的一些基本的操作，都定义完成之后呢，那么在图饰窗口里面会显示布置好的啊，加金类的一个样式， 我们点击确认。好，我们看一下当前的模型是已经定义完钢梁洁面的模型，那我们可以看到呢， ceo 模型当中，钢梁洁面是不能显示加金类的样式的，我们看他只 显示对应的顶级版以及副版的啊相关构造，那么加金类的形式是不进行显示的，呃，为什么不显示呢？这个最主要原因是啊，如果说把所有加金类的构造全部显示出来，会对我们嗯 模型的显示压力会比较大啊，可能会产生一些卡的卡顿啊，因此呢，我们实际在起化的时候，就将夹音类的样式呢进行了一个隐藏， 那么如何显示出加金类呢？包括很多用户可以想想要检查一下啊，加金类的布置是不是正确。那么这个时候我们有一种方案啊，就是将模型我们直接导入到 cd 程序， 通过 cd 音程序是可以显示出加金类的样式的，我们打开 cd 音软件我们看导入到 cd 音当中之后呢，目前的模型也是没有显示加金类的， 那么接下来我可以通过一个操作啊，把将近内进行显示，我们点击选项按钮， 切换于模型，然后找到构建的显示选项点选，我们可以看到这里面构建的方向颜色，下面有个钢板厚度以及以及加进类的一个显示啊勾选项，我们将两项全部勾选，点击确认 好，这个时候我们看到了模型空间就可以显示啊加金类的具体样式，或者说直接双击截面啊，那么也可以在构建的窗口里面来显示加金类的布置，那么这样呢，就方便我们用户对已经布置好的加金类的样式啊，做一个教合 认识。关于单相单式钢相梁洁面的一个定义方法，那么如果说我们想要定义 单箱双式的和单箱多式的钢箱梁洁面，那么我们仍然可以采用内置的钢梁洁面，这个时候我们需要选择单箱多式钢梁，那么箱式的个数是可以用户自定义的， 那么这样呢，就可以生成单项多式的洁面样式。嗯，关于单项多式洁面的加金类的定义跟单项单式是一致的啊，因此呢，我们不再重复表述。 那么对于内置的钢铁梁洁面呢，还有一点需要跟大家强调的，就是啊，我们在定义便捷面的时候呢，加金类是需要重复来进行定义的， 比如说我们做一些变高的钢线梁桥，那么我们定义好爱端和阶端的洁面之后呢，我们接下来需要定义变洁面，我们点击啊变洁面我们看这 这里面呢，我们需要选择高粱洁面来进行定义， 然后这一点击导入，分别导入他的 i 端和阶端， 那么导入之后大家可以看到我们导入的洁面是没有包含加金类的参数的，那么我们需要针对于便捷面来定义啊，他的加金类啊，如果说便捷面我们没有定义加金类的话呢， 表示我们当前所定的这个洁面是没有奖金类参数的，那么后面我们的设计验算也会出现一些问题啊，因此呢，这个是大家需要注意的一点。以上就是关于 ceo 当中关于内置的钢梁洁面的一些基本操作。

大家好，我是北京麦达斯技术有限公司的桥梁技术支持张博宇，下面为大家介绍麦达斯 c 我这款软件当中支撑的定义方式。我们首先打开一个模型，然后选择边界，点击一般支撑， 这里可以选择相应的边界组，用于定义施工阶段中的边界的激活与动画，我们这里就选择默认就行了。 下面的几个勾选就可以分别来约束节点的 xyz 的方向的平动自由度，也就是 dxdydz， 就是指的是 xyz 的平动自由度。 r y r r x r y r z 指的是绕着 x 轴、 y 轴和 z 的转动自由度。最后一个 rw 是呃七自由度量单元当中约束翘曲变形的自由度。当然在六自由度量单元当中，这个选项是没有意义的，我们可以不够也可以勾选。 选择好我们所需要约束的自由度之后，比如我这里是只约束他的平动自由度，然后点击选择节点，我们可以选择我们所需要约束的节点，我这里就选择这四个节点，点击试用， 可以看到这四个带节点的 x、 y、 z 的平动自由度就已经被约束了，就他们不能沿着 x 轴、 y 者和 z 轴进行平动，但是可以绕着他们可以发生转动。当然这个呃 边界条件的这个符号就是一个正的六边形，从十二点方向开始往顺时针数，第一个就是指的是 dx， 第二个就是 dy， 第三个就是 dz， 我们可以看到这三个都是约束的，所以它是绿色的，那后面的再往后就是 r x， r y， r， z 这三个 是黑色的，就是表示他们没有被约束，比如我们这里再试一下把 r x 和 r z 给约束，可以看到这里就是第四个跟第六个。呃，三角形是绿色的，其他都是黑色的，说明第四个跟第六个自由度也是 r x、 r z 是被约束的， 但是这里要注意，我们所约束的 x 不管是平动还是转动的自由度，都是相对于节点的局部坐标者。而 我们可以看到这里有个提示是局部方向，也就是相对于局，约束的是节点局部坐标轴的转动或者平动。我们可以点击显示 内容，把节选到节点，然后这里有个节点局部坐标轴，把它显示出来，可以看到节点的局部坐标轴，但是我们这里看显示出来什么都没有，说明我们没有定义结局的局部坐标轴。没有定义节点局部坐标轴的话，那他的局部坐标的方向是是跟总体坐标轴是一致的。 如果说我们在一些弯桥或者说斜桥当中，呃，节点我们约束的，比如众筹项的位移，并不是这个整体坐标系的 x 方向是另外一个方向，那我们就需要通过节点局部坐标轴这里。然后我们比如选择一个节点，我们可以旋转，比如绕，把这个节点 坐标轴绕着 z 轴旋转，嗯，旋转四十度，点击试用，你可以看到这个坐标轴他就有一个旋转，现在 x 轴就不是沿着桥梁的纵向了，而是有一个四十度的夹角，这个时候我们如果说再约束 这个节点的 x 方向的位移的话，那他约束的就是节点局部都不得方向的这个位移，而不是纵桥项的位移，那除了一般支撑以外， 常用的还有一个节点弹性之城，我们可以选择节点弹性之城，他跟一般之城的不同之处就在于我们可以输入每一个座位轴方向的约束的刚度，也就是相当于是一个弹簧，每一个方约束的刚度 我们可以输入，当然也可以选择固定，这里也可以勾选是不是固定，固定的话就跟一般制成是相同的，我们可以输入一个钢度，比如我们 x 方向输入一个一千千六每米的钢度，点击试用 这个弹簧支撑，他就是这样一个黄色的这样一个标记，就说明他相当于是装在这里有设置的一个纵向的钢度为一千千牛美米的弹簧，可以用弹簧来模拟边界。当然这种节点弹性的时候，我们除了普通的线性，还有只受压只受拉的制作， 包括一些多折线的，我们可以输入它的变形内力函数，变形和内力的一些非线性的关系来进行定义。

大家好，我是北京麦达斯技术有限公司技术中心的张超，我们本期视频呢主要是给大家讲解一下麦达斯 c o 中节点与单元的相关功能。首先我们打开我们的 c o， 那么在最后一激活的这个界面中啊，在节点单元的这个功能栏里边啊，就包含了我们这次内容的所有功能，首先我们从节点开始，我们点击建立节点， 在节点的这个下拉菜单中啊，就是有很多的这个功能跟经营选择，除此之外呢啊，我们也可以通过这个功能栏的这些按钮啊进行一个功能的指定。那么首先是第一个心理节点， 首先呢我们可以通过设置我们今天的坐标啊，可以点击我们的这个界面，也可以点击试用，那么 这样只需会自动帮我们在这个根据坐标设成我们对应的节点。那么另外呢我们可以也可以通过这个节点表格啊，把我们的这个节点坐标通过一个赛啊，或者是手动的方式给他输入进来， 那么这样程序也依然会帮助我们在这个市面中去设置这个节点。那么在炒节点之后呢啊，还有这个餐桌节点啊，就是说游戏节点我是不想要的，我们可以进行一个选择，然后删除我们的使用， 默默删除了功能之外呢，还有这个移动复制节点，就是我们可以根据我们的这个呃节点进行一个移动或者复制的处理。然后另外呢还有就是旋转节点，我们可以去调整节点的这个呃这个旋转的这个角度进行一个 调整。另外呢还有投影啊，就是我们可以在这个直线上啊，平面上，触面上建立他的这个投影推荐啊， 然后另外呢还有这个定向节点啊，就是说我们在已知的节点给他设置一个这个定向的平面啊，然后把我们的这个节点进行一个定向处理。 看起点以外呢啊，还有这个分割起点啊，就是在我们椅子的这两个起点中啊，我们可以控制这个等间距或者是不等间距，在他俩之间呢去呃是建立不同的这个起点。 那么那几点以外还有合并节点呢，就是说我们在指定某一个区域啊，希望这个区域的节点进行一个合并处理啊，可以采用这个功能。然后另外呢还有这个调整节点距离啊，就是对于这个节点的，先 我们可以进行一个整体的 xy 三个方向的一个调整，一个缩放， 然后另外最后的这个检测节点号和这个重新编号，他俩呃都是关于调整我们节点编号的啊，节点标签的。 那么节点天地好之后呢，就是单元，其实单元的功能与我们这个节点的功能是相似的啊，是相似的，首先是电力单元， 嗯，黑幕中给我们提供了比较丰富的这些单元类型，包括横下单元，还有梁单元，板单元，日记单元啊，以及有一些这个锁单元，还有这个押金记单元， 应力应变单元，手对称单元等等。然后我们这次呢就以这个啊，一八年单元为例啊，进行一个演示制度，首先我们 可以点击我们刚才所建立好的这个节点进行一个点击， 那么这样他就会自动帮你把这个单元建立好，在开业的过程中呢啊，我们也可以去指定啊，去赋予我们这个单元的材料，还有洁面啊，同时也可以进行这个角度参考点，参考限量的一个操作。 那么单元建立好了之后呢啊，就是他也提供了其他的一些单元类型啊，比如单元建立的方式，比如说在这个鱼片上建立直线单元啊， 比如说这个建立这个转换这些单元啊，还有建立偏心单元啊，就是说我们进对 i 端和低端啊，进行一个偏移啊，建立偏移后的这个单元，那么另外呢天地好之后，我们有 不想要啊，也可以点也可以使用这个删除单元啊，选择然后使用。那么另外呢还有就是移动复制啊，可以对我们已有的这个单元进行一个移动复制啊，这样的一个处理。 然后另外呢还可以进行单元的一个旋转啊，指定他的角度，指定他的这个旋转坐标轴，然后进行一个旋转。 另外呢还有扩展单元啊，扩展单元他就是指的就是说哎，可以从点扩展到现单元啊，也可以从现单元扩展到这个板单元啊，也可以从板单元扩展到这些单元，这个过程中也是依然可以去赋予他的这个材料啊，然后板的同时也可以赋予他的厚度。 那么扩展以外的单元还有定向单元啊，这个和积累的迹象是同样的啊，我们去设置好我 我们的这个定向平面，然后进行一个定向的处理。另外呢还有就是分割单元啊，分割单元其实和这个分割节点啊，十类似的啊，就是我们在这个单元上啊，然后节点之间进行一个分割的处理， 我唯一的区别就是说分割节点他只支撑的节点，但是并没有对我们的单元进行分割，然后分割单元 这个功能呢，他是一产生的节点，又对单元进行了分割。那么分割单元以外呢，就是还有合并单元啊，就是我们同样指定某一个剧内啊，我们把这个剧内的单元进行一个合并， 那么另外呢还有这个交叉分割单元，这个和我们规律里面的这个处理方式比较相似啊，就是说在两条线啊，或者是两个单元相交的这种情况下，我们可以对他 进行一个调查分割的处理啊，甚至额外的这个单元和节点。然后另外呢还有这个修改单元参数啊，就是我们可以通过这个功能呢，去调整我们这个单元的这个材料洁面厚度，还有坐标轴以及他的这个偏心啊。 那么另外呢还有同样还有领扣单元编号，还有重新编号啊，这两个依然是用于我们调整这个结构的这个编号，然后其他的这个修改单元材料特性啊，这个是用来计算我们的书不变了，便捷面组呢，就是定义我们这个啊便捷面组的一个 让我们变形变变的连续起来。然后另外呢就是还有我们的这个一面合力啊，一面合力，其他的还有这个板的板，单元的这个钢度的一个调整。 那么单元建立好了之后呢，一样我们也可以使用这个单元表格啊，通过一个赛奥进行给他拆接进来，把单元进行一个建立，也可以通过这进行一个修改。 那么这些所有的功能介绍完之后呢？我们的几点和单元的应该说功能就完成了啊？

大家好，我是北京麦达斯技术有限公司的桥梁技术支持张博宇，下面为大家介绍麦达斯 c 我这款软件当中支撑的定义方式。我们首先打开一个模型，然后选择边界，点击一般支撑， 这里可以选择相应的边界组，用于定义施工阶段中的边界的激活与动画，我们这里就选择默认就行了。 下面的几个勾选就可以分别来约束节点的 xyz 的方向的平动自由度，也就是 dxdydz， 就是指的是 xyz 的平动自由度。 r y r r x r y r z 指的是绕着 x 轴、 y 轴和 z 的转动自由度。最后一个 rw 是呃七自由度量单元当中约束翘曲变形的自由度。当然在六自由度量单元当中，这个选项是没有意义的，我们可以不够也可以勾选。 选择好我们所需要约束的自由度之后，比如我这里是只约束他的平动自由度，然后点击选择节点，我们可以选择我们所需要约束的节点，我这里就选择这四个节点，点击试用， 可以看到这四个带节点的 x、 y、 z 的平动自由度就已经被约束了，就他们不能沿着 x 轴、 y 者和 z 轴进行平动，但是可以绕着他们可以发生转动。当然这个呃 边界条件的这个符号就是一个正的六边形，从十二点方向开始往顺时针数，第一个就是指的是 dx， 第二个就是 dy， 第三个就是 dz， 我们可以看到这三个都是约束的，所以它是绿色的，那后面的再往后就是 r x， r y， r， z 这三个 是黑色的，就是表示他们没有被约束，比如我们这里再试一下把 r x 和 r z 给约束，可以看到这里就是第四个跟第六个。呃，三角形是绿色的，其他都是黑色的，说明第四个跟第六个自由度也是 r x、 r z 是被约束的， 但是这里要注意，我们所约束的 x 不管是平动还是转动的自由度，都是相对于节点的局部坐标者。而 我们可以看到这里有个提示是局部方向，也就是相对于局，约束的是节点局部坐标轴的转动或者平动。我们可以点击显示 内容，把节选到节点，然后这里有个节点局部坐标轴，把它显示出来，可以看到节点的局部坐标轴，但是我们这里看显示出来什么都没有，说明我们没有定义结局的局部坐标轴。没有定义节点局部坐标轴的话，那他的局部坐标的方向是是跟总体坐标轴是一致的。 如果说我们在一些弯桥或者说斜桥当中，呃，节点我们约束的，比如众筹项的位移，并不是这个整体坐标系的 x 方向是另外一个方向，那我们就需要通过节点局部坐标轴这里。然后我们比如选择一个节点，我们可以旋转，比如绕，把这个节点 坐标轴绕着 z 轴旋转，嗯，旋转四十度，点击试用，你可以看到这个坐标轴他就有一个旋转，现在 x 轴就不是沿着桥梁的纵向了，而是有一个四十度的夹角，这个时候我们如果说再约束 这个节点的 x 方向的位移的话，那他约束的就是节点局部都不得方向的这个位移，而不是纵桥项的位移，那除了一般支撑以外， 常用的还有一个节点弹性之城，我们可以选择节点弹性之城，他跟一般之城的不同之处就在于我们可以输入每一个座位轴方向的约束的刚度，也就是相当于是一个弹簧，每一个方约束的刚度 我们可以输入，当然也可以选择固定，这里也可以勾选是不是固定，固定的话就跟一般制成是相同的，我们可以输入一个钢度，比如我们 x 方向输入一个一千千六每米的钢度，点击试用 这个弹簧支撑，他就是这样一个黄色的这样一个标记，就说明他相当于是装在这里有设置的一个纵向的钢度为一千千牛美米的弹簧，可以用弹簧来模拟边界。当然这种节点弹性的时候，我们除了普通的线性，还有只受压只受拉的制作， 包括一些多折线的，我们可以输入它的变形内力函数，变形和内力的一些非线性的关系来进行定义。

大家好，今天给大家来介绍一下我最近做的一个连续两边画线条段支架的一个建模分析，那么这是建立的有限文计算模型，下面是固定制作，我们看一下上面效果， 我们可以加相应的赫仔，包括混凝土结构的注重了，包括结构支架本身的自重，包括模板支架赫仔上面的自重，自动能源积聚的自重赫仔等等。啊，可以查看结果，那么我们的赫仔不显示。 好，我们切换到后处理，比如我们来查看一下梁单元，后者右键硬力，梁单元硬力图，然后 尾翼是用来计算硬力的，好看一下啊，效果单位注意了好，最大硬力是两百多兆帕啊， 最大英里两百六十五兆帕，满足要求啊。看一下它的变形，变形我们看一下组合二的，看下树上变形以及变形前变形后。

大家好，我是北京麦达斯技术有限公司技术中心的张超， 本期视频呢就是给大家讲解麦达斯 co 中刚数形状啊如何进行定义。首先我们打开我们的这个 co 啊，打开一个引进好的模型，那么在喝载中啊，温度运用力的这一项啊， 有这个呃应力的具体的设计啊，那么在刚数特定的旁边呢啊，就是我们的刚数形状的定义，我们点击啊，点击添加， 这个时候就是说我们定义缸数形状的整个的功能窗口，首先呢我们要输入我们缸数的名称啊，然后赋予我们缸数的这个特性值啊，然后选择就是这个缸数啊，要分配给哪些单元上啊，要进行一个匹配。 然后就是我们的输入类型啊，你是想这个呃二维的输入还是想三维的输入啊？都可以。然后就是局限类型啊，我们这个缸数的局限类型是什么样的啊？是样条圆弧抛物线啊，一般来说我们这个中国的使用的缸数的类型啊，都是这种圆弧形， 然后压条抛物线，他这个国外使用的会相对的多一些。然后再往下看呢啊，就是这个标准钢柱啊，这个是一种演化的一种方式啊，就是我们在固定的位置啊，去设置这个钢柱的数量，那么相同的这个形状的钢柱呢，我们就不需要去重复定义， 直接会按照这个数量进行考虑的。那么再往下看的就是这个无硬力长长度啊，这个就是指说啊，就是高速的两个端啊，就是没有 窗拉的那两那两端啊，这两端呢，其实我们也很少去考虑啊，那然后再往下看啊，就是说我们布置形状的这个方式啊，一种是按照直线去布置啊，一种是按照曲线来布置，还有一种是按照单元来布置， 我们一般常用的是按照直线和这个单元啊，因为这个局线大家可以看到这边要你去，呃，首先输入这个插入点啊，另外要输入这个 呃圆形坐标啊，但是其实对我们真实的结构来说啊，他很多的这个弧度啊，圆形角啊，都是不一样的啊，这个定义起来比较不太方便啊，所以说我们使用图片和单元啊要多一些啊， 那么然后再往下看呢，就是说我们要去定义我们的这个啊，平弯啊和柱弯的具体的 这个坐标啊，包括你这个 x y 的坐标啊，还有你的这个弯，你的转角啊，以及的这个角度啊， 你家的这个，呃，这个 a 和 r 啊，这个都是关于钢尺形状的一些参数，然后你根据 cd 图纸把这些节点这些呃参数定义好了之后呢， 后面就会开始进行和单元的这个匹配的操作啊，但是有对称啊，如果说你上面只出了一半，那么我们可以直接点击支撑对称高速啊，直接会在另一半进行一个这种啊对称的一个处理。 如果，呃就是说，哎，我直接注意好了啊，我们要开始和单元匹配了，那么我们要设置我们高速的插入点啊，是从哪里开始进行插入的啊？从哪个单元的这个 i 端低端啊，哪里开 开始的？然后要去确定你 x 图的方向啊，是 x y 还是说按你定的这个项量啊？ 后呢就说，哎，也可以进行这个一定的这个旋转啊，用旋转来进行调整，是绕 x 轴旋转还是绕这个主轴来旋转？这个是我们直线的这种定义方式啊， 然后就是这个单元啊，单元的话就是说，哎，直接根据单元来匹配啊，就是我们单元的这个插入点啊，是这个，呃，哪个单元的挨端还是低端啊？那么挨足的方向是这个挨到低端还是这个七到挨端啊？同时也可以进行这个旋转和平行啊， 那么这个局限呢啊，用的相对较少一点啊，他就是唯一就是要输入这个多余的是圆形坐标啊，圆形坐标，那么这些参数全部都输入完成之后呢？啊，我们说我们的这个钢柱形状啊，就定义好了。
