422与507熔池对比

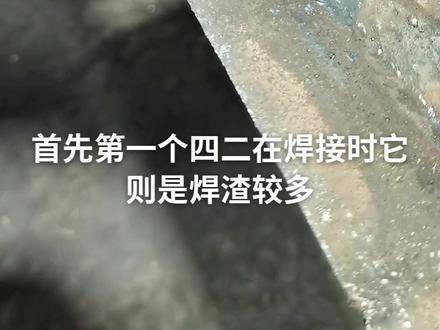

老铁们大家好啊，今天呢给大家们分享的是什么？就是针对于刚接触焊接的新手朋友，如何去分辨四二二和五零七，他的电流大小是什么样的状态。 老铁们要知道啊，咱们在焊接四二和五零七的时候，首先第一个四二，在焊接时，他的是焊渣较多，铁水不易观察， 在焊接五零七的时候呢，他铁水是和绒渣是分开的，不像十二一样是在一起的。 老铁们啊，咱们在焊接时呢，焊条与板材的距离大概在一到两毫米左右即可，接下来呢，咱们就实际操作一段，咱们看一下这个十二焊条， 他电流大和电流小的时候大概是什么样的状态，仅供老铁们咱参考一下啊。老铁们，咱们看一下，如果说电流过小的情况下，他就是会出现这种状态，那么就是电壶打不开，然后焊渣呢，跟着体会走，这样的话，坡骨的不均匀 就会导致产生假热的现象，其实电流过小，看到吗？看咱冒白沫哎，没有溶磁，这种状态就是不合格的。 老铁们看一下，如果说咱们电流偏大的情况下，就会这种温度特别高哎，同时特别大， 对容易吃坑的，这种状态就是电流过大的现象。老铁们咱们看一下，这是 正常焊接的电流，电壶呢保持在一到两毫米焊断呢，紧紧的跟着节水哎，能看到节水下沿的同时，这就是正常的电流电压， 这就是正常的电流，仅供老铁们参考。 老铁们看一下，如果说是五菱星焊条的话，他起火的时候非常容易粘焊条哎，不打不着火，这就是电流偏小的状态，绒池呢和绒池和绒渣分不清楚，他就会出现粘条的现象， 咱们看一下正常的电流，他起火呢，是比较快速的起火，不会产生粘条的那种现象，咱们看一下他打着火 之后呢，绒池和绒渣均匀的分开的特别清楚，他能清楚的看到绒池是一个圆形的形状，看到了吗？有绒池的后沿线， 老铁们看一下，像这一个就是十二焊条电流偏小的状态，中间容易夹扎，两侧融合不良的状态， 这种的话就是点流过大的情况，他中间有点冒尖，壶坑呢过深，这就是点流过大，像这种状态啊，就是正常的点流，他没有过深的壶坑，焊缝呢均匀一致。 像这种五零七焊条的电流小到极度易粘条，这就是他的焊接状态，像正常的电流的话，他就是容池打开的比较均 均匀，这后中是后沿呢，也是圆弧形纹的，比较细腻。这个视频呢就是针对于新手如何去分辨五零七和四二二的电流， 如果这个视频对您有帮助的话，请给我们点个双击，加个关注，感谢老铁们的支持，咱们下一期继续更新焊接小技巧，期待老铁们的观看，老铁们，咱们下期不见不散！

四二二焊条和五零七焊条该怎么掌控？一个视频讲解清楚，今天给大家讲解一下子四二二和五零七的焊接特限， 全车以立焊的方法来表达，本次采用的是立焊，这是四二二焊条的溶值，大家可以看到铁水比较稀松和发散，根据这种焊条的特点，我们在焊接的时候就只能增大焊接的跨度， 如果跨度过小就容易坠流和温度过高，但是一定要注意电流还不能调节的过小，要不容易产生加渣。立焊的电流建议在九十杠一百平焊的电流建议在一百一十杠一百二十，这是奥泰焊机的参考数值， 每种焊机不一样，需要调整，但是你记住这一点就行。四二铁水比较西，药皮比较多的特性，立焊和管道填充的时候尽量薄一些，多填充几次。 四二二是个不挑食的焊条，金属表面有油污，影响也不大，这是五零七焊条的熔石，大家可以明显的看到，相比四二二焊条发亮的地方就少了很多，因为发亮的地方都是铁水，所以五零七焊条铁水就稠密了很多，比较丝滑，不会像四二二那样发散。 根据这个特性，在立焊和管道填充的时候，就可以采取减少焊条角度的方式来来让焊肉更厚一些，增加工作效率。如果手速能跟上，可以增大电流，比四二二焊条大十个左右的电流还是比较好控制的。还有一个特点是铁水多要提少， 不容易加渣。但是五零七焊条起壶容易粘连，新手在操作的时候一定遇到过，要采取刮擦起壶的方式，而且这种焊条害怕受潮，所以在使用之前一定要烘干到三百五十度，高温制 少一小时，并且放在一百至一百五十度保温，随用随取。特别要注意的是，五零七焊条在焊接金属表面的时候一定要清理干净，不能像四二二焊条那样，否则焊接内部很容易出现问题。 这是四二二焊条的成型，纹路比较粗糙且容易加渣，比较难清理些。这是五零七的成型，比较细腻且容易清理。关注我，学习更多焊接知识！

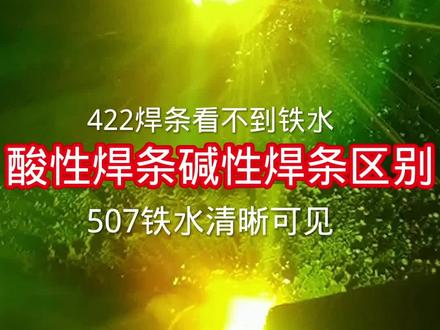

焊工老师傅用的最多的就是这两种焊条，杰斯二二焊条三点二直径， ac 或 dc 就代表交流与直流电源，直流焊机正接反接都可以使用。平焊建议使用电流九十到一百三十力焊推荐使用电流八十到幺二零。 杰斯二二焊条属于酸性焊条，他的优点是工艺性能较好，但是焊缝的力学性能较差，特别是抗冲击，韧性比较差。说人话就是杰斯二二焊条，一般低碳钢都能干，但是不结实。 四二焊条龙池特性是铁水的流动性好，但是药皮比较粘稠，龙池裸露不明显，焊结实最佳状态就是药皮包裹着铁水向前行走，适合不是特别重要的结构件、低碳钢、 飞镖管件等的焊接。所以说日常生活中使用节四二二绝对是首选。节五零七属于碱性焊条，使用电源第四架就是直流电源，正极端使用。 也就是说五零七碱性焊条使用时需要焊把接正极，包装盒上对应的焊条直径，对应的参考使用电流都有标准，最标准的使用条件是三百五十度到四百度之间，烘干一到两个小时， 烘干后保温箱或保温桶内随用随取。五零七焊条是碱性焊条，具有较好的塑性、韧性、抗裂性，但是焊接工艺性较差。五零七与四二正好相反，铁水比较粘稠，要比流动性好，但是铁水裸露明显。五零七熔直， 需要我们通过焊条的角度、电弧的高度、焊接的速度随时做出调整，主要用于锅炉、压力容器管道、合金结构钢等重要的焊接生产中。感谢大家支持，如果您对焊接感兴趣，关注我！
