微型电动葫芦改倒顺开关接线方法

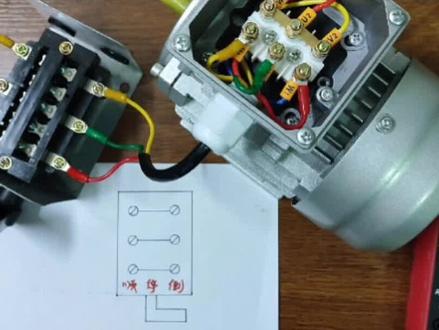

正转停止，反转停止。各位朋友大家好，我是大斌，刚才给大家演示的是我们一个倒顺开关啊，来实际控制我们电机的正反转啊，我们的倒顺开关是如何来控制我们电机的一个正反转啊？ 那我们知道我们电机需要哦运转哈，只需要我们把三项三百八的一个电源给他接进来就可以了哈，我这里也也是接好了的哈，黄绿红啊，我们这个电源接好了，接好了，我们电机 开起来，他就会有一个转动的一个方向，是不是哈？如果说我们要改变电机的一个方向需要怎么做？只需要将我们的这三相电里面的任意两相电给他对调一下位置，再重新接上，他就可以改变 我们电机的一个反转的一个方向啊，那我们倒顺开关他就是利用了这么一个原理来实现了我们电机的一个正反转啊。首先我们看一下倒顺开关啊，这边有三个接线端子啊， 这边也有三个接线端子，对不对？也就是说他这边是我们的进线端，这边是我们的出线端，那我们知道倒顺开关他也就是一个开关，开关的原理是什么？就是要接通他的两个触点，然后使他电源 流通，对不对？看，那就是说我们这两个他是一组，这两个是一组，这两个是一组，是不是？看我们倒顺开关他要接通这两个，接通这两个，接通这两个，他就可以把电流通过来给到我们的电极，对不对？这时候我们电 他就会会有一个正转，一个转动的方向，对不对？好，那我这里给大家换了一个倒顺开关的一个简图啊，这边就是六颗这个接线端子啊，然后 我们症状的情况下，这个接线端子就是这样联通的啊，就是像我画的这样子啊，这两个端子联通，这两个端子联通，这两个端子联通。好，我们点击他就实现了一个症状，那我们刚才说了，只要改变我们任意 两相电的一个位置，重新在街上，他就可以改变电机的一个转动的方向，是不是让我们倒剩开关他， 他到底是如何改变的呢？那我们来实操看一下，好吧，哈，那我们先把倒顺开关打到我们的正状的位置啊，也就是我图上画的这个顺啊，就是代表正状停，就是中间的位置就是 亭子。看右边就是一个反转道啊，那我们现在打到左边是不是打到左边左边就是一个正转。那我们再把万用表拿过来打到我们的蜂鸣岛上面啊， 那我们测试一下万命万用表的复明档有没有问题啊？指示灯有亮有复明声，对不对？那我们万用表就没有问题，是不是？那我们现在来看一下正转是不是我们这两条黄色的线通，这绿色的这两个点通，这红色的两个点也通，是不是？我们先量一下。 哎，我们现在是黄色这条线他是通了哈，那绿色这一条线他也是通的，对不对？红色这一条线他也是通的，对不对啊？这就是我们正传他的一个工作的原理啊，那我们打到停止呢？打到中间停止，我们再来看 一下他这几个点还通吗？万一比较好的啊，我们这几个点他已经不通了，是不是啊？好，这就是我们打到正转，他们直接联通，对不对？那我们再来看一下打到反转他是如何联通啊？打到反转我们再来量一下， 哎，我们黄色这一项电他还是通的，对不对？那我们绿色这一项呢？不通了，红色这一项呢？也不通了，那我们量一下绿色和红色， 哎，我们绿色和红色他这个时候通了，是不是？那再连红色和绿色呢？红色和绿色这一项他也通了， 这个手是不是我们进来的是黄绿红，对不对？那我们现在出现他就变成了什么？变成了黄红绿，是不是？就是这原来的这条绿线，他现在 接上了红色的这一端，对不对？那我们原来的红线，他现在接上了绿色的这一端，是不是好？等于说我们现在这个倒顺开关，他就改变了我们绿色和红色这两相电的一个接线的方位，是不是？哈？原来的黄绿红，现在呢？变成黄红绿， 这个时候再把这条线输送到我们的电机，把这个电源输送到我们电机，我们电机是不是就改变了他的一个运转方向，对吧？好，这个时候我们的 倒顺开关就成功的实现了我们三项一不定期的一个正反转的一个工作，对不对？哈？那我们现在的倒顺开关，他的接线就应该是我们的一个这种红色线画的这种一种方式，对不对？哈？我们正常的这边是 abc 哈，这边也是 abc， 是不是？看这是进，然后这边是出现？哈？那我们症状是这样子，我们反转就变成了什么？这，这是症状的出现啊，那我们反转变成了什么？ 反正就是 a、 c、 b， 然后给到我们的电机，是不是啊？ 所以说这就是我们倒顺开关，他实现我们正反转来控制我们电机的这么一个工作原理。好，这个视频来分享给大家学习，更多工业生活控制请点赞、关注、转发、留言支持一下大屏，谢谢，我们下一个视频继续。

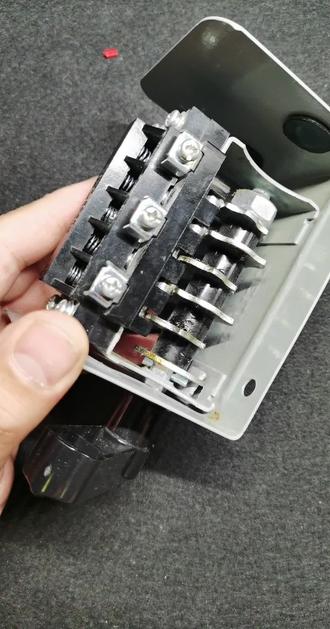

大家好，呃，我今天给大家展示一下这个，呃单相电机的那个正反装的一个，呃，正反装的一个导生开关怎么 接法的啊？这里有两个导生开关，这个是一般我们呃用的比较多的那种单向的导生开关，这个是三线的导生开关，然后这个也可以改装的，用在单向上面的。我们这个这两种导生开关是我们经常接触有的啊，这边这个是，呃， 这里面的结构是这个样子的啊，他这个是，嗯机械式的吗？ 他这里有两排。呃，那个 触点啊，这里有一排触点，这里有一排触点有两排啊，这种是比较传统的呢，是导生开关 啊。这边这款导生开关我们用在三线电线上比较多啊，这个这个导生开关如果接在单线电机上面需要稍微改一下，今天我给大家介绍一下， 我们先来接这一款。 好，我现在把这个，嗯万用表打在这个电阻挡的风铃挡上面啊，我这个导通他会响的 啊，导通导通他他组织会很小，然后会会响。现在我们先来看这个导生开关，这导生开关接发， 嗯，我们先接接的这种稍微复杂一点啊， 这个这个导生开关啊，我们这里有一条过桥线，就这这个位置啊，我把这个打开看一下，还有两种接法， 这个这个连接片啊，连接片可以把，可以把这两个连起来啊，这两个连起来。还有一种方法是这个连接这个啊， 如果说这两个连起来要简单一点啊，这两个连起来呢？接起来稍微复杂一点，但是呢我这两种我都讲给大家听一下。嗯，我们先来把 这个连接片就连接这里吧，连接这里的话要比较简单， 这连接不要连错啊，我们万用表先来测一下。 呃，这个中间也有个连接片啊，这个螺丝跟这个螺丝啊，这两个砖头之间也有一个连接片，所以他永远都是长臂的，永远都是连通的啊。 啊然，然后如果说这边是导通了，那么我们连接片就从这里连到这里啊， 这里连到这里，或者你连这边也可以一样的，我现在是连的是这边连这边，然后我们首先要呃 呃，首先要知道的是我们的呃电源线输入端啊，我们电源线输入端接在哪两个位置啊？那这个我们首先要弄清楚，第一个我们电源线的输入端接在这里 啊，这个位置，因为他这个连接片在这边的话我们就接这里。第二个，呃，电源线的速度摊，嗯，在在这个位置啊， 就是就是这两个啊，交流电正啊，交流电那个火线连线不管的，这个没有没有正反的， 这两个是输入，输入二百二。好，然后输出是哪几颗输出？第一个就是我们输出有四根线啊，输出啊，等一下我们接到电动进那边 就有四根线，把这个线拿过来大家看一下啊，就这个，嗯，这个四根线啊，我们我们这根线的话就四根线啊，这头也是四根，一头是接电机的，一头就是接这个开关， 那么我们如果接开关的话，那拿几个端子，我们把它记住 好了，我们现在开始准备接线啊。呃，接线的话我们输出端啊有四根线，看一下啊，四根线呐，这个是一进一出嘛？呃，这边四根是我们拿去接电机， 这个是接导生开关的，然后还有两根线是输入的，输入的我们拿来接这个 打开关啊，这是输入端，总共有六根线。好，我先把输出端的线接上去， 我先把这个先塞进来， 他这个这个端子是公用线啊，这个端子是，嗯，那个 这个段子是输入跟输出公用的一个段子啊，那么我们这颗先到最后结，我们先接。嗯，我们先接没有公用的线， 这个线你可以任意接，不用管它颜色，随意接就行了，我们到时接电机的时候也是可以很随意的接的。我到时候教教大家一个方法啊，这个线一下就认出来了， 再接再高， 大家看好了啊，公用线的这个线啊，跟这个连接片是在一排的哦，如果连接片在这边呢，公用线就在这一刻了， 知道吧？ 好，第三个 这个也是输出端。 好，还有两个钟头， 这个输入的跟这个输出的我们套在一个装饰上面，套在一个螺丝上面，来，接到这里来 啊。嗯， 好，最后一个是这里的，这个中间呢？ 好，现在看清楚吧，边上这里有一颗，然后这里对角啊， 然后中间的话靠着手柄这边有两颗，总共四颗啊，这个是输出的，然后输入的话呢，在手柄的最前面中间那一颗啊， 这是这是输入的，还有一个输入是公用线。好，接完以后我们测试一下啊，测试一下有没有问题啊？我们把那个万用表， 我们把万元表打在电阻档的风风名档上面啊，他打通以后他会叫。然后呢？我们确保这头的线啊，不要不要碰到啊，这边的线头不要搭在一起啊，这样子我们可以测试一下。 好，我们输入端这这两个位置啊，我们换一个 搭在上面以后啊，这这两个是输入端，输入端我们的导生开关往往正转或者反转啊，他不能不能倒通啊， 如果说有导通的现象，那就是短路了，你一一开的话闸道都跳了，所以这个位置一定是不能导通了啊，我们导通的话会响，是吧？ 啊？比如像这个位置导通了，他就响了啊，那么两个输入端 输入单永远不能导通。嗯啊，你量这里也可以，或者量输入单的那个插头上面也可以，量的时候你正反打他都他都是不会导通啊。然后呢？我们量这个线头这里啊， 呃，量这边的线头也可以，或者你量量这个上面的线头也可以啊，你量 我们任意找一根线，比如我现在就是找这根线，任意找一根线啊，你看啊，他你任意找一根线，然后，呃，你比如说这根 你找到以后，你可以跟其他三颗梁测量啊，呃，任意找一根线，然后跟其他三颗测量，比如我现在打到一个，嗯正转的方向，然后我们测量 看到没有，你任意找一根线，他只能跟一根线是通的，跟另外两根线是不通的。好，我打到另外一个方向， 他跟刚刚痛的那根现在不痛了，你看啊， 跟这里面三根啊，只能同一根。 好，我们如果说换一根线，如果找这根线来，我们也是一样，只能有一根线是通了， 你找这根线也是一样。 嗯，你反过来打 任意一根线，在正转或者反转的状态下，他只能倒通一根啊，但是如果说一根都不通，他也也有问题，或者是倒通了两根他也有问题，看到没 啊？如果我们找这根，这根 我们量另外三根，他指导同一根，这边也是一样。 ah then， 呃，我们量的话就量都都量那个输出线啊，你不要量输出线那端去啊， 说出现有四根线任意找一根线他不管，在他的症状或者反状的状态下他只能倒通一根啊，某一根都是这样的，你随便找哪一根他都是要倒通一根的。

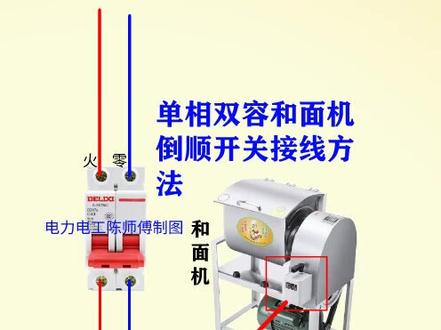

如何利用倒顺开关来接咱们单向双指电容电动机的正反转？咱们都知道连片横向连接，通过一根火线和零线就是正转，把连片竖向连接 冲入一根火线和连线，也就是闪转。咱们现在用一根红色导线来代替咱们第一个连片，当咱们把道顺科弯打向顺的时候，他是上下接通，上下接通，上下接通。现在咱们把导线剪断， 这两个点接在这两个点上面， 然后把上面连接起来，相当于咱们这个红色导线已经代谢了横线的连片， 咱们再找一根蓝色导线代替下边的这个连线，现在咱们把这个蓝色线剪断， 分别接在这个点和这个点上面， 然后给两个连片通上电源。火线和零线咱们替换的时候，连片横向连接，通过一根火线和零线点击为正转状态。当咱们把倒车坑弯打向反转的时候，由于他会交叉相通， 这根红色导线通过这里接通这根蓝色导线。连片竖向连接处一根火线，这里的红色线交叉向灯接通这根蓝色线， 连片竖向连接突出一根零线，我以反转状态等着上电视一下 怎么向下打 电机正转， 向上打电机反转。关注我，分享更多电工小知识！

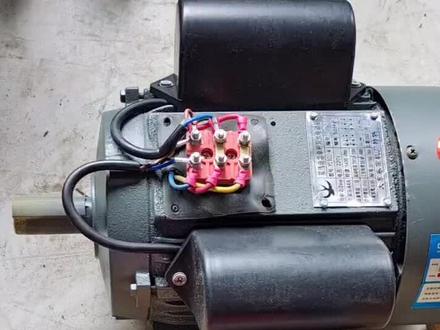

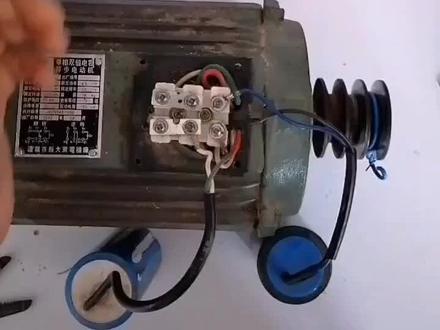

把电机的安装皮带轮的方向和刀神开关这个板的方向朝一个方向啊，然后把这两个连接片拆掉，这两个连接片起的作用是一个定向的作用， 这样竖着，竖着，比如说是正转啊，那把它横着连接，那他就是反转，现在把它拆掉 近一点。 然后我们接线， 这个需要丝线线啊，先取红的和黄色的这两种线， 在这个电机上对角接啊，对角接，这两个角接在一块，这两个角接在一块，先接红的和黄的啊， 然后 我们都是线的另一端，这个红色和黄色接到多线开关这两个点上， 这了解啊， 然后剩下的这两根线接到 这个建筑跟这个建筑上， 走到这根线的另一头，接到这个接线处上， 然后另外一根接到多线开关对面斜对角的这个接线处啊， 剩下这两个线住，把它断接起来， 然后这两个接线桌接电源，现在我们这个电机就完成了接线。
