怎么给威纶通已有的框图做动画

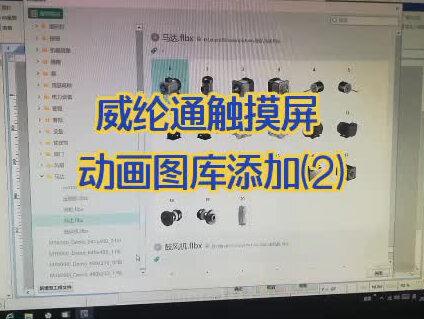

大家好，第一步先随便点一个微状态指示灯， 然后点击嗯，图片，再点击图库这里面关键点，然后点一下浏览图库 啊，浏览你这，这里面就他有很多东西在里面，是吧？要拉到这个底下，底下拿到 出现这些东西的时候，那点击一下，点击一下在这个左边会出现这样很多啊，我们找到这个旋转的电机。那我们就找一下电机 啊，马达，在马达这里点一下。

找到马达以后啊，点击一下马达啊，然后可以点击一下新增，新增啊，指工程文件 啊，这样子呢，就可以在工程文件里面找到了啊，在这里面一个图库啊，点击一下 电机马达，是吧？他就会有了。哎，这个马达如果零状态是这样子的，那一状态呢？他就会啊，他就会啊，旋转动画。哦，这个电机是吧？零状态是这样子的，然后一状态他就会旋转，是吧？他动他动画 啊，这个也是这个，这个肯定没效果更更明显，这样子好，确定，然后点确定可以放在这里了。好，讲解结束。

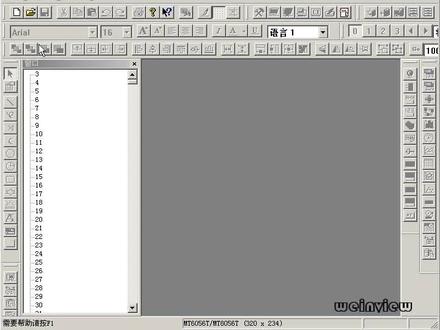

讲我们讲趋势的应用，首先新建一个跟程，点击确定。建立一个资料取样文件，点击新增。取样方式分为周期式和触发式， 这些事就是指每隔一个长样时间长样一次夏威基的数据。触发式就是指当某一个未触发时，长样一次夏威基的数据，数据来源就是长样数据的起始地址，这里我们选择第一本，点击支教格式，点击新增， 这里我们定义长按数据的数据类型，我们这里为十六位的无符号整形，点击确定。如果你想长按多个数据，那么就要定义多个数据的数据类型，我们定义了三个数据类型，也就是长按第一百，第一百零一，第一百零二的数据，点击关闭 除根治，对支教曲项进行清除，地址为 l b 零。暂停控制，对支教曲项进行暂停操作，地址为 l b。 一，我们可以选择保存支教曲项到 h m i u 盘和 c f 卡， 输入相应的文件名，点击确定，点击关闭。下面我们建立一个趋势图，原件 字调取样，原件所引，选择我们刚刚新建的字调取样。显示方式分为计时和计时，这里我们选择计时通道数目选择三， 查下三个数据量取样点之间的距离，我们选择时间距离为五十秒。 prc 名称选择本机暂停根治，这里是对趋势头进行暂停，我们选择地址为 l b。 二， 查看选择类型为 lw 一百，点击趋势图，我们设置吞到零的曲线的颜色，然后我们设置吞到一曲线的颜色为 红色，然后我们再设置撑到二曲线的颜色为黑色，量程度为零到两百，我们选择使用画面卷灯控制按钮， 这里我们可以选择是否显示长按数据的时间和二期选择相应的图形。将设置好的趋势图调整大小之后放在画面上。下面我们新增三个数值显示，原件地址为 l w 一百， lw 一百零一和 lw 一百零二，应来显示任意时刻产量数据的数据值。我们再建立几个趋势组的控制按钮，下面我们再做三个 多状态设定元件，模拟第一百，第一百零一，第一百零二的变化，下面我们保存程序，下面我们底线模拟来看一下去世图的效果，我们可以查看任意时刻查验数据值。 点击暂停，那么暂时停止了趋势图的显示，恢复之后未显示的趋势图会显示出来。点击停止， 我们对支教取样进行了停止，那么点击恢复之后就会产生一段没有支教取样的趋势图区。点击清除，趋势图被完全清除。这一讲到此结束。

这一节我们来讲一下在无人通触摸屏里面的一个胡指令的功能，首先我们打开 e v b u 的 pro 软件，在工程文件下有红指令的一个选项，我们点击这个选项可以看到 在红指令里面我们可以新增粘贴，导入，导出，甚至还有一个红指令酷的功能，在下方还有一个密码保护的功能，我们首先点开说明，可以看到我们一个红指令的说明， 其中就可以有一个红指令的语法，告诉我们在红指令里面可以支持的一些变量类型，可以支持布尔行自图形 型，秀儿腿短转型，硬特双转型，还只是一个辅点型，包括里面的一些内键函数都有相关的说明， 还有一些像紫函树也有一些相应的门道可以去查看。我们先新增一个红指令， 新增完红指令可以看到在上方有一个安全的选项，可以启用执行条件，当条件满足时才执行这样的一个红指令， 在左边还有一个周期执行和当 hmi 启动时执行一次的一个勾选项。在下方就是我们的一个猴子林的编辑窗口，我们可以举个例子，可以做一个加 减乘除法，首先我们可以先定义两个啊，两个数，定义两个符点数， 第一，完辅点数，我们首先照做的第一步就是将这些辅点数直读上来，我们可以通过左下方一个函数， 函数库里面有一个 plc 选项，里面有个 get 对的，关于这个函数我们可以从刚才的说明文档里面 查看它的一个使用说明下面有一些它的变料可以看到我们可以从啊 w 一千里面把它把 w 一千里面的数据读到 x 里面， 再读一下我爱，因为辅点数是占三 十二位的，所以需要两个 r w 来对应，我们依次往后偏，地址偏为幺零零二，点击确定。这时候我们要做一个加法，我们再定一个面料力力，让他等于 x 加 y， x 加 y 之后我们要把 z 输出出去，这时候要用到我们函数库里面一个 塞特地的一个选项，电量类型黄选 d， 把他输出输出到 r w 幺零零四里面 点击确定点击是，这时候我们要做一些他的一些数字软件，你读取啊 w 一千里面的地址 格式，选三十二位伏点数，可以多多复制一下。然后我们怎么去 去触发他的红指令。首先第一种出发方式就是我们刚才提到的，在红指令里面有一个周期字形。 第二种方式我们可以通过原件里面的功能键 功能，将人里面有一个触发控制力的一个选项。第三种方式是我们的胃状态，胃状态里面 有一个触发红指令的一个选项，还有一种洞口就是在 pc 控制里面我们新增一个，他也可以执行我们的一个红指令。我们先试一下周期执行， 刚才我们的函数是将啊 w 一千加上啊 w 一千零二给到啊 w 一千零四， 我们试一下，可以看到周期执行的话，就固定的一秒钟执行一次，将一千加上一千零二，一千零二给到一千零四。 当然我们还有一种方法可以试一下，利用他的功能键 触发控制力，我们零线模拟一下， 这时候我们红指令不是周期执行，需要按下这个按钮，他会执行一次二十加四十等于六十。 然后我们再介绍一下红指令裤的一个功能，在红指令里面右边有一个红指令裤，有了红指令裤呢，我们可以大大的缩减我们的一个程序的长度，实现我们 我们一个可阅读性提高。我们点开红指令函数库，里面在左下角有个新增。我们以乘法为例，首先定义我们一个返回函数 惩罚，我们用 m 六 l 来表示，它里面有两个变量， a 乘以 b， 我们定两个数值，然后其次我要定一个我的接收值，让 c 去等于 a 乘以 b， c 就等于 a 乘以 b， 然后我们有一个返回之余称为称的是我们的 c， 点击编译没有错误，我们点击保存。然后我们怎么去在 从指令里面去使用它呢？刚才我们有一个 m u l 的抬头，我们可以直接去使用这个一个函数库，我们再定一个数值， 给你个右让右就等于 我们的 x 乘 y， 我们该怎么写呢？我们先写 m u l， 然后直接用括号 x 勾好歪，然后其次按照上面的方法，我们将再将上面的右输出出去，有个函数的功能，在 plc 里面有个这个对的，把右输出到 啊 w 幺零零六，这样就可以完成我们的一个红指令，酷的一个功能，我们编辑一下，没有错误，点击关闭，点击关闭， 然后我们再复制一个零线，模拟一下， 我们触发一下刚才的红指令， 可以看到幺二零零六就等于二十乘以四十，我们更改一下数据，可以看到它会依次改变，这个就是我们的一个红指令酷的功能。
