松江飞繁声光报警器接线方法

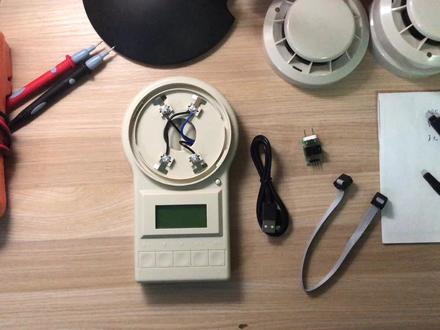

大家好，今天给大家介绍一下这个松江非凡的烟雾报警器的地址编码，也就是烟杆。我们先来介绍一下这个编码器， 首先我们看一下，先下看下他的这个电源方式，首先这里一个背面用螺丝孔，螺丝刀打开的话，他有一个 呃装电池的一个地方装四节五号电池，因为我这边已经装好了，所以就不拆开给大家看了。然后第二种电源方式的话，我们这里有个 usb 接口， 就是的话我们用可以用这条线连接这个充电宝啊，也也是比较方便的，当然因为我装的电池，所以就不需要这条线了。然后后面就是这个孔，这个是边 编码地址的这个孔编码线插编码线的，然后这头插编码线，这头插在这个手爆或者是声光上面 啊，然后还有这个这是一个转换接头，转换接头的话是用在门池开关或者是那个老的产品，一些其他产品的系列上面用这个转换接头，因为这个我们没有这个产品，所以也不讲解了。 现在我们来看一下这个烟杆，烟杆是这个酒钱型的，那我们这个编码器也是最新款的，现在我们 拿起这个编码器，然后烟杆的话，我们注意针头是朝上的， 然后直接放在这个放在床放上去，大家注意一下啊，这里有个槽，卡槽和这里烟杆上的卡槽，然后从这里刚好给他卡上去，我们拧紧之后，这是比较牢的，不会晃动，如果晃动的话就说明有问题， 那现在我们现在给他打开长按，打开好，我们看一下，现在我们离近一点，然后他有九千行 三二零八型和一千型系列，我们讲一下这个九千型，因为我们是这个产品，点一下确认这个是菜单，菜单是你选择你相应的系列，然后上线的话这里没法选，他是一个数字的加减，然后退出和这个确认的话 就是进入，我们现在进去。好，我们看一下这有有这个地址编写，就是我们给他编码，然后参数设置就是读取他这个码，我们用编写，现在我们 要编编写哪个型号呢？我们看一下。呃，我们这个编码是要根据这个报警祖籍 他剩余的这个点位，然后我们来进行编写，先给的是九九到幺零七，因为我之前已经编了那个幺零幺了，现在我们从幺零二开始编， 我们按一下这个加，但这样很慢，我们可以按住不要松，他会慢慢的加快速度， 好过了 调到我们对应的数字，然后点确认 好，成功之后他会有上面右上角会有一个成功的字样， 然后会显示他的灵敏，灵敏度和本底，然后我们退出就可以了。现在我们到下一个参数设置，我们可以读取他的这个号码幺零二， 就说我们这个是正确的，好，退出烟杆我们就演示完了，然后我们编满之后要记得给他 写上一个记号，幺零二，我们可以在这个这里写上幺零二，也可以拿标签写在上面，看你个人的习惯。 然后我们来讲一下这个手抱，手抱的话 要先给它打开，然后我们 这个编码线注意方向，我们看 看一下啊，这个有个小缺口，小缺口朝着这边朝外面，好，我们给他二三幺到二三二，二三幺刚编过了，我们到二三二，我们把位置调正， 我们向后也可以向前都可以。好，因为他我们刚 出来还是这个幺零二，是因为你编好之后他会自动跳入下一个号码，他比较智能化的。 确定好有成功的字样，说明就成功了，我们可以再检查一下二三二，没问题的。 好了我们再展示一下声光，先我们用电工刀 给它打开，插入我们的编码线， 我们圣光的二二三三和二三四我们二三三也编过了，我们调二三四， 好，成功。二三四， 好，谢谢工友们的观看，今天的视频就到此结束了，我是王淑晨，谢谢大家。

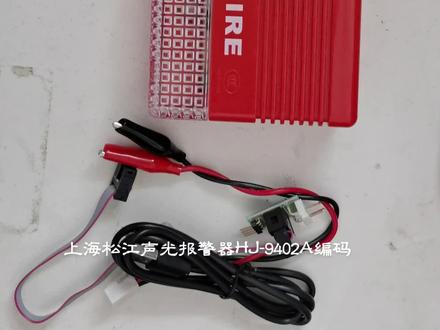

大家看一下，这个是松江的编码器，这个是松江的声光，嗯，这个声光的话是那个 f 九二零是 a， 然后这是编码器配套的线，这个线的话是给编码器一个五伏供电的，这个用充电宝的时候可以用到，平常用不到，最主要的编码线是这个线，然后这个线的话，然后平常也是用不到的。 呃，咱们现在对这个声光进行编码，打开声光之后会发现，呃，声光 s 加 s 减信号，对，这边是二十四伏 tnd， 这是 电源部分，二十四伏和记忆力记录一定要分中负啊，不成中负的话是，嗯，会包括， 然后大家发现这上面有个六个，六个六，六个针，这六个针就是 f 九二零，是编码用的，你看这个线的话，我把这个头子取掉啊，现在是这样的， 把这六个针插上去，这六个针是分正负的啊，如果是呃正负正负插反的话，他有时候也会出现编不上的情况，如果编不上的话，你就需要把那个正负调一下 啊，我现在开机编码啊， 然后确定大家看一下，现在没编上，我把这个线反一下。 好，编码成功退出之后，第二项参数设置就可以是读码的，我再给大家试一下啊，地址编纸编个六号吧， 确定成功退出。好，这就是声光编码。

in my life， 大家好，今天给大家介绍一下这个松江非凡的烟雾报警器的地址编码， 那就是烟杆，我们先来介绍一下这个编码器，首先我们看一下，先要看一下他的这个电源方式，首先这里一个背面 用螺丝孔，螺丝刀打开的话，它有一个呃装电池的一个地方，装四节五号电池，因为我这边已经装好了，所以就不拆开给大家看了。然后第二种电源方式的话，我们这里有个 usb 接口，就是的话我们用可以用这条线连接这个充电宝 啊，也也是比较方便的，当然因为我装了电池，所以就不需要这条线了。然后后面就是这个孔，这个是编码地址的一个孔，编码线插编码线的， 然后这头插编码线，这头插在这个手报或者是声光上面啊，然后还有这个这是一个转换接头，转换接头的话是用在呃门齿开关或者是那个老的产品，一些其他产品的系列上面用这个 转换接头，因为这个我们今没有这个产品，所以也不讲解了。呃，现在我们来看一下这个烟杆，烟杆是这个酒弦型的，那我们这个编码器也是最新款的， 现在我们拿起这个编码器，然后烟杆的话，我们注意针头是朝上的， 然后直接放在这个放在床放上去，大家注意一下啊，这里有个槽，卡槽和这里烟杆上的卡槽，然后从这里刚好给他卡上去， 我们拧紧之后，这是比较牢的，不会晃动，如果晃动的话就说明有问题，那现在我 我们现在给他打开长按，打开好，我们看一下，现在我们离近一点，然后他有九千行 三二零八型和一千型系列，我们讲一下这个九千型，因为我们是这个产品，点一下确认这个菜单，菜单是你选择你相应的系列 上线的话，这里没法选，他是一个数字的加减，然后退出，这个确认的话就是进入，我们现在进去，那我们看一下这有有这个地址编写，就是我们给他编码，然后参数设置就是读取他这个码， 我们用编写，现在我们要编编写哪个 型号呢？我们看一下，呃，我们这个编码是要根据这个报警主机他剩余的这个点位，然后我们来进行编写，先给的是九九到幺零七，因为我之前已经编了那个幺零幺了，现在我们从幺零二开始编， 我们按一下这个加，但这样很慢，我们可以按住不要松，他会慢慢的加快速度， 好过了 调到我们对应的数字，然后点确认好，成功之后，他会有 上面右上角会有一个成功的字样，然后会显示他的灵敏，灵敏度和本底，然后我们退出就可以了。现在我们到下一个参数设置，我们可以读取他的这个号码， 幺零二，就说我们这个是正确的，好，退出烟杆我们就演示完了， 然后我们编满之后要记得给他写上一个记号，幺零二，我们可以在这个这里写上幺零二， 也可以拿标签写在上面，看你个人的习惯啊。然后我们来讲一下这个手报 锁爆的话，我们要先给它打开， 然后我们用这个编码线 注意方向，我们看一下啊，这个有个小缺口，小缺口朝着这边朝外面。 好，我们给他二三幺到二三二二三幺刚编过了，我们到二三二，我们把位置调正，我们 向后也可以向前都可以啊，因为他我们刚出来，还是这个幺零二，是因为你编好之后，他会自动跳入下一个号码，他是比较智能化的， 确定好有成功的字样，说明就成功了，我们可以再检查一下 二三二，没问题的， 好了， 然后我们再展示一下声光，现在我们用电工刀给他打开， 插入我们的编码线， 我们圣光 二二三三和二三四，我们二三三也编过了，我们调二三四， 好，成功。二三四， 好，谢谢工友们的观看，今天的视频就到此结束了，我是王树成，谢谢大家。 大家好，上两期的视频呢，给大家看了一下上海松江的三二零八自动报警主机，然后今天呢碰到一款 款也是上海松江的比较新款的一个九幺零八的自动报警主机，然后给大家看一下他的一些操作。呃，这个九幺零八的主机呢，整体的操作和三二零八的没有太大区别。 呃，这些设置一类的菜单也是在这个编程的这个按键进入，然后像这个系统配置的回路配置和属性配置，这个和三二零八的都是相同的，唯一不相同的是它的属性配置的这一栏。 三二零八的主机是有一个预留功能的，就是按下中间的方向键，中间的这个屏蔽键，然后按一下是屏蔽，按第二下呢是预留，然后这个九幺零八的主机是 没有预留的这个功能的， 这个是和三二零八不太相同的，然后剩下系统调试里这个单点测试，包括面板测试，这个就是主机的自检， 这个和三二零八是啊，一样的操作，自检呢就是这个设置就可以进行自检了。 大家好，今天呢给大家看一下上海松江的九幺零八这个报警主机， 这个报警主机呢和三二零八有一些相同的地方，然后操作界面呢也是相同的，咱们看一下这台主机的几个快捷大按键，比如这个左上角的双键 箭头按键，在这个屏幕触手画的界面呢，直接按下这个按键就会显示咱们这台报警主机的联动信息， 然后这个双箭头向下的按键呢，按下之后就会显示咱们这个现在的系统状况，每个回路的工作情况，咱们这个只配备了一个回路，所以只显示一回路的情况， 然后呢向上的这个按键就会显出显示出来咱们这个主机现在有的报出来的火警信息， 然后向下按键呢显示的是监管信息，就是这个主机现在所有的监管信息，然后左方向键呢会显示 出来咱们这台主机的故障信息，像这几个故障是主机上有的，按下这个左键直接就可以显示出来， 然后右键呢就是咱们这台主机的回路配置信息，一共配备了多少个回路，每个回路多少的点位，按下这个按键都可以查询。 这个呢就是上海松江九幺零八自动报警主机一些快捷键的简单操作。好的，谢谢大家。 大家好，今天呢给大家看一下上海松江的自动报警主机是怎么进行自检的啊？看一下这个主机自检的一些简单操作。咱们呢先进 进入到这个编程菜单，输入密码 进去之后呢，他有一个系统调试的这一栏，向右移动光标进入到这一栏，然后呢他会有一个单点测试，面板测试，这些呢就是一个自检的按键。咱们看一下这个面板测试啊，向下移动到面板测试，然后呢按下确认键， 这个呢就是呃松江主机进行自检的一个简单操作啊，你看这个各种的指示灯，还有这个因为这个主机的喇叭啊被取消了，那个我们维修的时候给摘掉了，正常呢，他会有 声和光的啊，各种检测的那个声响啊，看看这个手自动灯检测都会在这个上面显示出来。 最后呢他会呃打印机呢，会打印出一个小纸条，证明这次自检已经完成。 这个呢就是上海松江的主机自检的一些操作，这个主机呢是九幺九幺零八型号的，三二零八的主机呢，自检和他操作也是一样的。好的，谢谢大家。 大家好，今天呢给大家看一下上海松江自动报警主机九幺零八的这个系统配置的简单介绍啊。首先呢咱们按下这个编程。

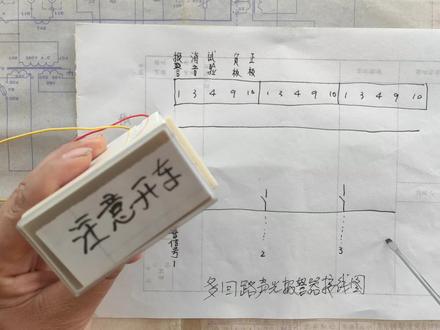

朋友们大家好，我是电工建国声光报警器，在我们这里工业控制中，它的主要作用就是呢起到一个巨型的作用。在上一期的视频中，我给朋友们把这一个单回收的声光报警器详细的做了一个介绍， 如果呢你对这个报警器可不明白的话，那么呢你可以翻看我上一期的这个视频， 在那个视频中呢，我很详细的把这个生活报警器他的每一个段子进行了这个分享，如果有不明白的地方，朋友们可以看上一个视频， 在这个报警器中，我们来看一下他的段子，一共呢有十个段子，在我们的实际工作中， 这十个段子一般情况下他只用到五个，我们来看一下，就是一号，三号，四号，九号，十号，其中呢一号是报警段子，三号是消音段子，四号呢是实验段子， 九号是电源的负极，十号呢就是电源的正极。对于这么一个生活报警器，实际上呢，在我们的工作现象中，我们应用的不是这么一个，而是呢有很多个， 因为我们的自动化控制中，他的这个故障报警点他不是一个，为了便于操作人员观看，我们呢都会把这个账号报警器集中的安装在一个地方，这样有的 观察。那么对于多个生活报警器，他的连接和接线我们该怎么办呢？下面我就可以朋友们一起共同分享一下多回路生活报警器是如何接线和这个使用的。 下面我用手给朋友们画了三个这个生活报警器，分别是一号，二号，三个， 因为呢我的食物他只有这一个，不可能把很多的食物连在一起给朋友们分享，因此呢我们就用这个图师来给朋友们模拟一下。在这个图中呢，我们来看一下 他的九号和十号呢是电源端子，因此呢我们要把这三个这个双报警器，他的电源给他并连起来。朋友们来看一下， 就是呢这么做这个正极要接十号，因此呢我们把这个所有的十号端子都给他并连起来， 那么呢这个九号端子设的是伏电源，因此呢我们把所有的九号也给他接到伏电源上，我们来看一下下面这个呢就是伏电源他的母线， 因此呢我们把九号线都给他连接起来，连接完之后， 我们再看一下这个时光报警器，他的报警段子，就是那这个一刻段子，对于我们的现场他有很多个这个故障报警点，也就是呢报警信号， 因此呢每一个报警信号就对应于一个生活报警器，你比如在这个地方我们的报警信号是一号，那么呢我们就连接这个一号这个生活报警器，就是把这个故障点 一段接这个报警母线一段呢接这个一号段子，我们就这样可以给他连接起来，同理呢二号也是一样的，三号也要接这个 破端子，那么接完了之后呢，我们就来看一下他的这个三号消音段子和这个四号的时间段子，那么呢他们的连接方法和刚才这个电源是一模一样的， 我们把这个四个端子给连接到一起，这个是实验，把他们这三个用弧线连接到一起，然后呢加一个按钮， 一个长开按钮剪完之后呢，我们就给这个负极公共线连接在一起，所以呢这个按钮在实验的时候，他同时可以把这三个报警器同时给实验， 然后呢我们来看一下三号段子，他的原理和这个是一模一样，我们呢就把这三号段子给他连接起来， 在这里呢我们还是接一个敞开按钮， 然后呢练习到公共腹肌，连接完之后呢，如果这个报警器某一个发出了报警的声音， 那么呢我们就可以按动一下这个小心按钮，按动之后呢这个声音就没有了，只不过呢这个时候这个面板上他保持这个灯光在亮，平光在这一个 多回了生活报警器进行途中呢，他的每一个报警段子就是这一号段子，他们是分别独立的，而其他地方你像这个小音实验电源，他们那都是病的， 在这里呢我只给朋友们划掉三个生活报警器，如果呢他有很多，那么呢他的方法和这个呢是一模一样的，我们在借钱的时候，只需要把这个连线往后面继续连接，这样就可以了。

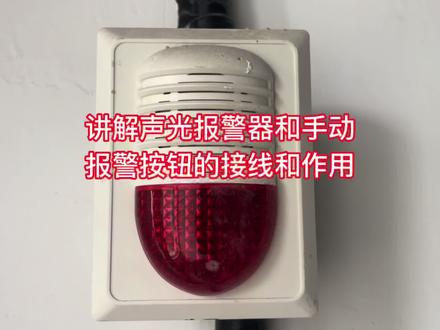

大家好，我是橙子啊，在咱们从事消防行业当中，经常会看到现在这个 声光报警器，通常声光报警器底下还有一个手动按钮，在平时讲解和分享视频当中，这两种设备我都拆开过和大家讲解过，今天通过这个现场和大家说说 这款两线至手动报警按钮和声光报警器，他俩都是如何接线，线路都是怎么来的，都起到什么作用，和大家讲解一下， 在说之前希望大家一键三连双击评论支持一下，十分感谢。首先大家请看啊，他是从棚上坐管来到现场这个位置的，那么这个线是从哪来 来的呢？咱们首先将手抱给他摘开，大家请看啊，他一共来了四根线， 这四根线就是通过消防报警主机的信号总线分往咱们这个手动报警按钮的这个位置，那么另一个白蓝色的线路是干什么的呢？咱们看一下他的手动报警按钮，探头后面有他的使用说明， 上面的字比较小，我细细的给大家看一看，他的这一这二就是他的信号总线，也就是通过消防报警主机的总线回路 连接到现场的这个手抱的位置，给这个手抱提供一个信号线，我手指的这个位置就 是他信号线压接的位置，那么他上面还有一个 t l 一和 t l 二是干啥的呢？那就是咱们的电话线， 第一组为主机来的信号线，第二组为主机电话盘来的电话线， 那么这一这二就是连接信号线的位置， t l 一和 t l 二就是电话线的位置，我两个手指指的分别是信号总线的巡检灯闪烁和电话的巡检灯闪烁， 他是通过消防报警主机通过电话盘来到现场，给首报的一个信号电压和一个电话电压，那么上面的声光咱们给他拆开，看看他声光的 接线是怎么回事，这是两线制的报警设备，大家请看。他只有两根线， 只给这个声光提供一个信号电压就可以了，他的这两根信号线也是和底下的这个手抱的信号线是一样的，背面这个比较灰大了， 大家看啊也是同样如此。这一这二就是咱们连接信号线的位置。 由于现在是两线制设备，不像老式的四线制设备，老式的两线制设备二十四伏和信号线一共形成四线，一个分别传输信号和发出指令，另一个负责 启动现场的声光报警器的闪烁和响起。现在都用两线的设备，那么只使用信号电压，信号电压比四线至设备 电压比较高，以前的老式设备信号电压在十八伏左右，现在两线制设备他的电压是二十四伏左右。 在平时联动和启动相关设备时，只用信号线的电压来联动启动现场的设备即可。 也就是通过现场两点火警联动主机发出联动指令，相关回路的声光报警器通过主机发出指令，通过信号电压进行声光的响起和 光源的闪烁。底下这个手动报警按钮，他按下的时候起到一个位置的报警信息和火警联动信息的一个报警点， 这两个设备分别在这个回路里，主机里进行点位位置，汉字的定义，还有主机内火警逻辑联动的定义，手爆起到火警的作用，给主机一个火警信号的作用。 声光也起到现场报警疏散声源和光源进行响起和闪烁的作用。这些就是声光和手爆 如何接线都有啥作用？还有与主机的联系，你学会了吗？点赞、关注、收藏、转发评论，长按点赞键，强烈推荐！一 切从现场的实际角度出发，和大家分享这些消防的相关知识，希望对大家有所帮助。今天视频就分享到这，咱们下期视频不见不散！

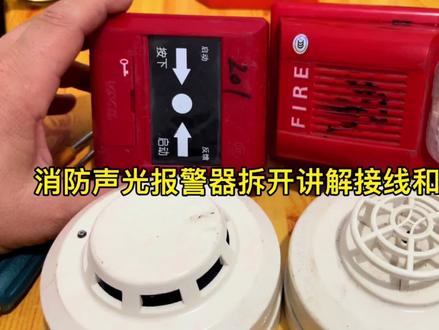

大家好，我是橙子，上两期视频跟大家说了典型感言，还有那个典型温感，还有那个小火栓报警按钮，然后呢咱们这期视频 给大家说说声光烟杆温感，还有小火船报警按钮，咱们都给它拆开了，看看它里面的接线里面都是怎么回事。跟大家都说完了， 这期视频呢，跟大家说说这个品牌的声光报警器里面的接线和内部情况。咱们把上几期视频说完的搁一边，咱们这一期说说这个声光。首先呢给这声光 拿过来，大家请看啊，他一共有两个部分，上面透明玻璃罩的啊，不是玻璃罩，是塑料罩的，那个就是光源，当他报警的时候，光源闪烁红光啊，红色的闪烁光， 一种报警的闪烁光，然后底下呢就是他的声音，也就是里面是他的喇叭警报声，火警警报声，然后呢后面就是他的底座，平时声光大家也都见到过，挂在墙上，先固定底座， 然后这个声光是我们维修下来的啊，之后用记号笔记一下他是损坏的，然后我拿来给大家录制视频，今天就把这个声光拆开，从这里拆，看看他的接线，还有他内部的原件 都是咋回事。首先用螺丝刀子轻轻他那块有个卡，给他一扣，之后他就下来了， 下来之后底座上有四个触点，然后声光探头上有四个连接口，都是带那个甲片的啊，往里一往里一插，然后呢他就可以固定到上面，接线呢在他的底座上， 底座上的探针跟探头上，哎，就这么一上，直接就完事了， 这是一个品牌啊，一会我把他那个厂家的品牌给大家录一下，大家以后遇到了会对这个设备有所了解，以后有机会呢，我会陆续的把每一个厂家的 报警设备都拆开如何接线，跟大家都说一说，然后呢在平时维修故障的时候也跟大家分享，大家细看啊， 火灾声光警报器，哎，这就是他的名称，合格证底下是他的哪个厂家的咱们都能看见啊，这个咱就不细说了，跟上期的 是一个品牌的，他的合理电压是二十四伏的啊，这个进线这个是加和减的标志，就是他的二十四伏电源 接在这触点上， s 加 s 减，就是主机来的信号线接在这两个触点上，他这四个触点跟咱刚才拿的底座 四个触点是相对应的啊，这就是他的接线，说明底座上也有四个触点，大家细看啊，上面我距离近一点给大家看看啊， 他的现在他的左侧有加和减，就是二十四伏电源，从主机的二十四伏电源盘来的二十四伏电源接在这两个触点上 之后，这侧 s 加 s 减就是从主机的一个回路里，哎，信号线接在这两个位置上， 他就是这个回路的声光通过消防报警主机联动这个相关防火区域的报警，联动两点，火警任意两点之后，声光报警器发出声音和 声光的报警，这个就是声光报警器的作用啊，下一步咱们研究把这个声光把它拆开，让大家看看它里面都是啥样式的。橙子不是厂家专业的那个人员啊，咱就是一个消防维修工， 就通过这个视频让大家更好的了解消防的这些报警设备内部情况如何？接线下面两个螺丝，我把它松开，松开之后 就能把这个里面的结构分享给大家了，两个小螺丝拧开也非常容易，然后呢，我用螺丝刀的两边有卡把它分开，他这个也挺好往下拆的啊， 就这么一变，直接他就开了。然后呢，我给大家看看它里面内部的情况，咱们拆开的时候啊，平时不要那么太用力，因为这些都是塑料制品， 容易损坏，大家看哦，上面是平的，底下是圆的，咱们一会往回安装的时候也知道怎么安装，打开之后大家请看啊，他的发光源，嗯，这个就是供电闪烁 之后呢，左侧有两个线，一个红线一个黑线，就是他的发出声音的喇叭线。之后呢，具体的电器原件电路板怎么回事，那就是人家厂家的厂家的事了啊，橙子在这里也不能 和大家乱说，这两根线直接连接到主板，然后这个光源也是镶嵌到他的主板上的，咱们消防报警系统 这个区域发生火灾，然后通过消防报警主机联动这个区域，这一个回路内的相关的声光，也就是我手拿的这个设备，他就开始有声响和光源的闪烁， 开始报警，这个咱们在商场啊，和相关单位有报警联动的时候，有报警声音和光源闪烁的时候，大家也都有见到过的。在这里啊，橙子要还要细心的跟大家说，他这个信号线 是通过消防报警主机来的一个信号线，然后他发出闪烁和 声音的二十四伏线，也是通过消防报警主机的二十四伏电源盘供电输出来到这个声光的正常，咱们维修他的故障的时候， 用万用表达到直流二百进行测量的时候，他现场接线是有电压的，正常二十四伏电压 在二十八至二十四，二十二都可以，二十二偏低。之后呢，橙子把这个声光给他就组装上了。总结一下，声光报警器是消防报警主机回路内进行逻辑 编程，然后现场通过编码器编码，需要信号线两根，二十四伏线两根，在一个防火分区内发生火灾的时候通过消防报警，主机联动之后发出声光 两种闪烁，也就是光源和声音的报警的一个报警器。 然后今天视频就跟大家分享到这了，希望对大家有所帮助，哪里有不懂的咱们评论区留言或者私信，也感谢对我视频打赏的各位老铁们，谢谢你们一路的支持。今天视频就分享到这，咱们下期视频不见不散。
