摩托车电瓶整流器高压包怎么接线图解

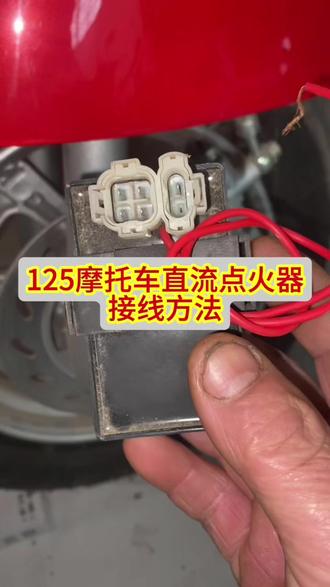

朋友们大家好，今天给大家分享一下幺二五摩托车直流点火器每个针角它的功能和作用，记不住的朋友就点赞收藏起来。首先左上角是连接发电线圈出发电线圈的线，左下角这个针角是连接摩托车的负极打铁线， 右下角这个针角是触发机的负极打铁线，右上角这个针角是去往高压包的线，右边这个插头针角是连接电门锁出来的电源正极线，这根单根的细红线也是连接电门锁出来的电源正极线。

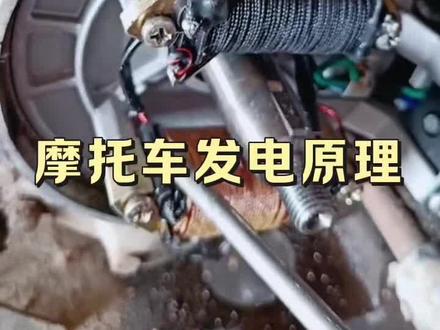

嗨，大家好，今天和大家聊一下摩托车里面的一些电子元器件，哎，我手上有一些这样的器件给大家看一下，这个的话是整流器，这个的话是高压包，这个的话是线圈，这个线圈这里的话还有一个点火器， 这些原机件的话在我们系摩托车里面要怎么接起来他才能正常的点火？今天和大家聊一下， 上期我们把他的点火原理和大家聊了一下，今天来看一下他这些原器件怎么把它接起来，这线要怎么去接哈？摩托车启动之后的话，他这个线圈是会发电的， 他发电的话你看他引了这里引了三根线出来给大家看一下，这里跟绿色的、白色的、黄色的， 还有那个蓝白线、红黑线，哈，这这几根线大概就这几根线，你看那个我们看红黑线，红黑线的话是这根线， 这个线的话其实就是给我们这个这个点火器供电的，我们点火器他这里有一个接头，我把这个接头也画给大家看一下，这个点火器的接头大概就是这六根接头，那这六根接头的话他的定义是怎么定义的？ 哎，也给也给大家说一下，这里有六个插针，给大家看一下六个插针每个插针的定义我也把它写出来了。第一个的话就是我们的触发引路，第二个的话 就是第二个是这个哈高压脉冲输出，第三个熄火线，第四个的话我们这个哈接地，第五个 空角，第六个角宫殿，他的这几个角定义大概就是这样的， 我们线全他这里出来，他这几根线，这两根线的话是接到我们这个点火器上面去的，他这两根线的接法的话就是我们这里一红黑线对到我们这个点火器的六， 这个点火器的就是这个点，这个点是我们的一个供电脚哈，然后他的第五根线，我们蓝白线，蓝白线的话就是对到我们这个点火器的第一个点，这个点这个点的话就是我们的触发点，他 线圈和我们这个点火器他的接线就是接的这两根线，然后线圈还有三根线，这三根线和我们这个整流器相连的， 我们整流器的话有五根线，我把它也标识出来的。五根线的定义大概就是一个红线，两根黄线，一个黑线，一个绿线啊，他这个黄线白线的话就跟我们两根黄线相连， 因为我们这个是交流信号输出哈，所以说他随意连就是这两根线，这两根线，这两根线和我们这两根线连起来了就可以。然后这个绿线的话就是接到我们整车的 地线上去了，这个也是绿线，也是接到我们整车的地线上去了。然后还有这里有一根黑线，我们这里有根黑线，这个黑线的话就是接到我们那个电门锁过来的那个供电线，这根线红线的话 就是接到我们那个电瓶上面去了，给我们电瓶充电，他这个的话主要就是说把我们这个交流电整流整成我们那个直流电，那个电瓶去充电用的 他是一个这样的东西。然后这里的话还一个高压包，这个高压包的话就是跟我们这个二角相连的，跟我们这个二角，我们这个二角直接连到这个端子上，这个这两个头的话就是锁在我们整机上的一个铁壳上接地的，他就是一个这样的接线。 你看我这里这个点火器多了一个这个红线，其实我这个点火器是万能点火器，万能点火器就是说我们这个这个线，这个线可以不接，也可以我们这个线可以接到，直接接到我们那个 电瓶上就可以了啊，或者接到我们那个过了锁在那个黑线上也是可以的， 就是这样的一个接线方式啊。今天主要和大家聊了一下这些圆机键的接线方式，以后大家在维修的时候就可以按照这些接线去接抖音。
