第二个就是窗的高度的问题，窗我们这里普通是不是按离地九百？他的离地九百是不是在我们的三点五五的基础上离地九百的？注意哈，他这里是距离三点五五 加上九百加零点九等于四点四五，而我们这个位置的标高应该是多少？应该是距离七米，呃，三点六上距五百，对吧？而不是三点五五上距五百， 所以这个位置就有一点点个不精准啊，有一点点精准，但是很多同学就说了，其实这个窗你高一点，矮一点，其实并不影响我们工程量的吧，对吧？确实不影响，就你的，呃，窗子是九百高还是一米高？反正他都是算面积，而且都是相互扣减就行， 就气体减门窗的高度就行了，所以他并不影响工程量，但他会影响一个什么东西呢？来我们看一下，他会影响很多时候哈，他会影响我们这个位置的工程量。看答案，我们在这里 啊，如果调整不好的话，很多时候哈，啊，如果我们没有按建筑图来调整的话，这个还好，这个基本上是顶到顶了的啊，如果我们很多时候不按照那个加五百，比如只有八百五的话，哈， 他就会露一点点，这个还好啊，这个还好，你调到九百了以后，基本上就顶到我们的量了。但如果你是这种时候呢？八百五的时候呢？这里是不是一小六的那个气体？如果我们按照结构图来走的话，一小六的气体啊，那么这里会出现 什么情况呢？很多人会在这里布置过量，你想想砖在这里是不是要塌下来？这里是个洞，要塌下来的，所以有的时候我们设计会要求这里交托混凝土，那你以为这里需要交混凝土，其实不用，你以为这里会放过量，其实不用。所以如果按照建筑标高的话， 这里应该是什么呢？应该是九百五才对，九百五反正一定要顶着上面，但是我们这里出现了问题，看到没有？九百五的时候顶上去了，对不对 啊？顶上去了，所以这个时候门窗的计算就会有问题，如果你按严格的按照我们的那个设计总说明的话 啊，就会出问题，他就会顶到我们的梁里面去，顶到我们的梁里面去， 就顶到两里面去，就会有一点点问题啊，大家这里也没有扣减哈，也没有扣减，所以我觉得这里如果是九百还是八百都不，八百五都不影响。但是以后你们绘制图的时候啊，咱们绘制图的时候一定一定要精准的把这里给他调整好 啊，不知道大家这个明白没有啊？那我这里是不是按道理说是不是离地高度应该是九百五才对，而不是八百啊，而不是九百啊？所以第二个要注意的事项，第二，嗯，窗户 离地高度通常是参照建筑标高 啊，而楼层标高设置， 而软件楼层标高设置参照结构标高，所以 门窗窗户离地高度通常需要增加零点零五米 年龄啊，这个也是需要注意这个事项啊，会，因为会会影响过量 的不治判断，然后会影响过量 好一会我就会讲，薄凉，好，这里一定，大家，哎，一定要记住哈，这个门窗我觉得很重要的两点啊，第一个是门窗的厚度，高温零啊，这里也给大家写一下，会影响 地面块两面积计算， 就是铺瓷砖的时候会影响这个东西啊，然后窗户的这里会影响我们的过量的一个判断。好，这里希望大家记好以后咱们在建模的时候这些细节点啊，我们一定要一定要 控住啊，这样子建出来的膜我觉得才精准，才精准。好，这是我们的，嗯，门窗啊，是我们的门窗。

这个柱子怎么布置？两层不显示重叠，对吧？我们可以来看一下啊， 我们在这边正常的话就是说去布置柱子双层的，你在这边点他肯定就会说会提示你这个重叠的，知道吧？肯定会提示你重叠啊， 我们在这边新建这个柱子的时候啊，你先不要盲目的去点他，直接去给他布置，然后再在属性里面改。你在这边建好了以后啊，在这边构建，给他建好了以后，比方说你有两个柱子，对吧？你这边是两个柱子， 呃，同一个位置两个柱子，那你就新建两个柱子，你在这边属性当中你先给他定义好啊，你的洁面宽是多少， 对吧？然后还有你的这个重金什么的，是吧？古金什么的，你给他定一好， 定好了以后，你既然是两层是两层柱子，对吧？那你这个标高肯定就是说是不同的标高，那你就在这边给他把这个标高，是吧？在这边给他定音好， 比方说我这个柱子是啊，层顶标高，比方说层顶标高减去一个一米五啊，层顶标高减去一米五， 直接给他都定义好啊，都定义好，定义好了以后，我们在这边给 大家进行一个布置， 这样这个柱子就给他定好了，然后再把另外一个柱子呢，在这边也要给他定好，对不对？也是同样的操作方式，对吧？我们要在这边给他改他的这个标高， 这个标高是下来多少层顶下来是一米五， 沉底下来是一米沉底下来是一米五。 那我这个层底就是层底比较高，加一点试一下啊， 看一下这个在中间啊，没有点在中间重新布置一下啊， 这样的话我们这个珠子，对吧？这个时候应该要，要的就是这种效果的珠子， 然后我们再来计算看一下，好吧？我们来计算看一下， 计算看一下， 我们看一下这个钢筋三维，对吧？ 就是这大哥师傅要的应该就是这种效果啊，你只要就是说在这边属性当中啊，你先把他的标高咱们先给他定义好，定义好了以后再去操作。你不要啊，心情好了就直接在这边 啊，在这边给他进行一个点画，你给他点画上去，你要点画，这肯定不行的，他不能说你在这边点好了以后，像这正常的柱子，你在这边给他点好了以后，你在属性里面可以改，对吧？这个正常 可以，但是你这个是两层的，这个没有办法，你只有先给他定义好了以后再去点化啊，就可以了，知道吧？他就可以了啊？ 这个是这样一个功能啊，这样一个功能。

那么很多同学也讲了，咱们这样子一个减是不是太累了？我也觉得很累，这样子太累了，我把它删了哈。 那么咱们在图纸里面， 一般来说哈，在图纸里面一般来说是会有个门窗表的，所以我们这里有两个门窗表，因为我们这个图纸其实是有两栋图，我们只用了一栋，所以你用上面这个门窗表就可以了。 他这里是不是都有的啊？门窗表，所以还有一个常见的就是我们的洞口尺寸，像这个门四五三零，很多时候如果不看门窗表或者不看大样图的话，这里有大样图的话，你看是不是他都有尺寸的啊？如果你不看这个四五三零，你有 可能就会以为他是四米五的宽度，三米的高度，其实人家是二九五零的高度，而不是三米，明白吗？但是他不会写四五二九五零，对吧？哈，他只会写四五三零，所以第三个要注意的是第三，新建 门窗一定要复合门窗表 一起打烊啊，就是门四五三零，很有可能是 四米五乘上二九五零，对吧？啊，所以这里一定要记住，这些都是很重要的一些， 所以你看建模其实很简单有多难吗？但是这些细节点啊，细节点全是我之前我们在工作的时候和别人对量的时候产生的一些真一点 啊，因为像之前我们做那个，就因为零点五、零点零五没有调整导致了。呃，我们很多的工程量计算与偏差，就很多的过量计算出现了一个 偏差，我觉得哈，在这里都给大家记住啊，以后你们在工作中建模的时候，你们建出来模，我相信一定是非常非常准确的，如果把这些点都搞定了以后啊，所以这里我们在练习的时候就一定要，嗯， 是吧？就一定要按照我的这个标准来做。好，这里怎么办？有门窗表以后，我觉得有个很简单的方法，在门窗 窗里面，在门窗的识别里面，这里有个识别门窗表，看到没有啊？点开他啊，我把原来的删了， 把这个删了啊，点识别门窗表啊，这里干嘛？左键选择门框表看没有拉框选择 就来了吗？好，来，我们打开看一下，像这个就是名称，对吧？洞口的 动过的尺寸看没有，是不是在这里啊？就是软件会把这些名称全部识别出来，尺寸识别出来。好，然后类型是不是门， 这些是不是窗啊？这里有些可以改的，可以改成门窗，但是这个推拉门就是用门来做了啊， 然后所属流程全部中火带。我觉得是不是所有流程 啊？所有楼层把它拉下来啊？你看没有，是不是所有楼层都有了？ ok， 好了，然后这里点确定即可。 好，然后每层楼都生成了，你看每层楼是不是都有了？ 哎，每层都有了，好，一般门窗表你每层都有都没关系，你有些楼层如果没有的话，你不划就可以了。好，然后还是图纸回来。

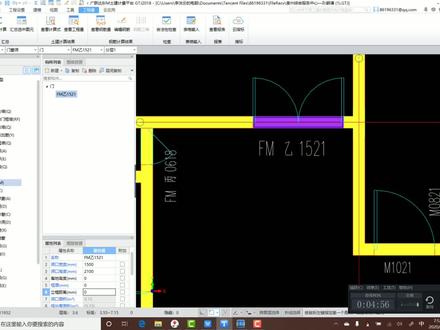

我们的七体墙绘制完笔后来我们看一下二层楼，打开二层楼给大家举个例子啊，几个注意事项，七体墙绘制完毕以后，我们应该干嘛？ 马上接着开始绘制我们的门窗，现在我们的这个七体墙，你看全部是不是已经绘制完毕了，大家一定要检查一下哈，哪些没有绘制完毕的，一般我会这样子来看，我按下 qq， 这是墙的意思，按下 q 隐藏看到吧。哎，隐藏了以后 你看再看 q 就打开就可以比较清晰的知道哪些墙没有绘制了啊，一定要绘制完，记得有门有窗的位置拉通布置啊，一定要拉通布置，看到吧，啊，一定要拉通布置好，这是我们的一个呃，小 这个小技巧啊，自己检查一下吧。第二个，我们绘制门窗，那么我们的门窗在哪里呢？这些是不是说这个叫做什么？以及防火门幺五二幺幺五是一米五宽，二幺是二米一高啊，二米一高，那么 气墙的这个位置啊，那个门窗在这里，比如说门，你是不是新建一个举行门，叫做 fm 以防火门以及的， 然后幺五二幺， ok， 一米五宽，二米一高， ok 了，好，用点的形式把它点开 来，看到了吧，啊，这就是我们的门，就这么简单。 好了，再来一个，看一下我们的窗户，这是我们的窗户 c 幺八二幺，就是窗幺八二幺，所以这里新建一个巨型窗 c 幺八二幺啊，然后一米八宽，二米一高， ok， 好，他的离地高度九百，来，我们看一下是不是九百，一般的窗是离地高度是不是都九百，哎，常规的都是九百，对吧？啊，常规都是九百，所以我们这里就是九百，然后汇集一个， 你看是不是又搞定了？大家好好，这是我们的那个，呃，门窗 就这么简单就一个的画，但是这里有几个关键点，我觉得很多同学容易弄错的一个点啊，容易弄错一个点什么东西呢？ 第一个就是这个门框的厚度的问题啊，门框的厚度的问题，这里有一个门框厚度是六十，这里会这个量是什么意思啊？在这里 软件这里会默认这里要装一个这个框门框啊，他会有一个扣减的关系，他会和我们的地面的面积会有所扣减。 其实我这里如果我布置装修的时候，我会讲的话，布置装修的时候这个地面面积和这个地面面积布置的时候，他布置快了的时候会扣除，这里你看没有黄色的这个位置，他会把积小和面积扣除， 按道理实际上我们是不是不应该扣除这块面积的，因为他也要铺瓷砖的啊，如果是做块料的话，如果是地面面积，比如如果你是普通的那个小平沙浆的话， 那个不影响啊，那个不影响，但是你是这个地库，这个是块料的话，他就会自动扣减了，所以我更建议的是把门框的厚度给他改成零。 我更建议改成零啊，因为我们其实门框要这个没意义，我们的洞口我们这个装门的话，他都是按面积包搞死了的啊，全部一扇一扇门的一个面积是多少钱？他含了门窗含了门， 他俩那个框，哎，全部都喊死了的。所以我这里的第一个要求就是门窗号 一，就是将门窗将门框厚度改为零， 将门框的厚度改为零，这样子我认为计算出来会更加精准啊，会更加精准。我们可以看一下其他没有什么影响的， 查看工作量，看这里是不是门的面积。门的面积啊，和那个门框一点关系都没有啊？一点关系没有，那个门框放在那里，反正就会影响我们的地面面积的量啊，这是第一个。

第六节，识别注大样，我们打开柱子配金图，点击建模功能，在下方工具栏里找到识别注大样，点击后会跳出一个对话框。 第一步，我们先提取边线，需要把柱配金图中这种白色的柱边线都要提取进去， 然后点击鼠标右键确认提取。第二步，需提取柱标柱，这里我们要注意要把柱子钢筋信息，柱子尺寸、柱子名称都要提起进去， 然后鼠标点击右键确认提取。第三步，提取钢筋线，这里要把重金、孤金以及拉金的线都要提取 进去。 最后我们点击识别就可以了。 软件识别完成后，我们在工具栏左边的构建列表以及属性里就能看到著名称和钢筋信息了。
