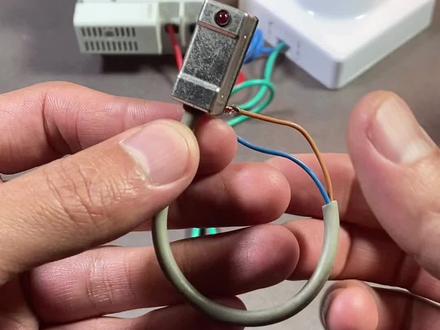

小伙伴们大家好,我是喜人自动化的高老师,上期呢我们讲解了一下这个磁性开关的这个接线方法啊, 好,那今天呢我们再看一下,还一个知识点,如果说我们这个线两根线如果说反着接会怎么样啊?我们先给大家演示一下这个正确的接法啊,我们先把这根棕色的线啊,我们先给他接到二十四伏, 然后呢蓝色这个呢,我们接到 i 零点零啊,我们把这个直线开关呢放在这个气缸里面啊,该到位了,是不是 现在这个呢反应就正常,我们气缸上面的这个磁性开关呢也亮,我们 plc 这边的指示灯呢也亮,对吧?那么这个就是正确的接法啊。啊,那如果说我们来看一下反的接灰怎么样啊?我们这根我们就把这个零伏,呃,这个红色的线呢接到 i 零点零, 然后呢把这个绿色的线呢接到正啊接到二十四伏哈,那我们再来看一下啊,这个是什么样的啊?你会发现这个另外一个情况,就是说 prc 这边呢,他能收到这个信号,对吧?我们过来的时候,但是呢我们这个磁性开关呢,上面这个就点不亮了,对不对啊?点不亮了, 我们这个二极管,那是因为我们这里面他是有一个什么发光二极管,这个二极管呢他具有单向导电性,所以说你反着接完之后呢,那他这这个呢,他就 不行啊,他就亮不了啊,所以说我们这个两限制的这接法呢,大家是大家清楚了,一定是有一个什么方向的哈,比如说我们正确的是棕色的是二接二十四伏,蓝色的这个呢?我们是接 plc 的输入点啊,千万不要错了,谢谢大家的收看。
粉丝5647获赞1.3万

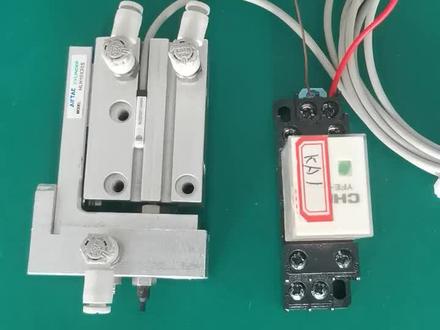

大家好,今天我们学习两键制的磁性开关在气缸上的应用,输出信号通过接电器的行车表达。首先我们看接线,红色的线一端接二十四伏电源,正一端接 机电器的线圈,机电器线圈的另一端接磁性开关的棕色键,磁性开关的蓝色键接零伏。磁性开关的原理相当于奥机管的原理,那么在此电动中,相当于把磁性开关串联在机电器的辅助当中。 当气缸伸出时,先开关点亮,先开关倒通,继电器得电,当气缸缩回时,先开关断开,机电器失电。怎么样,简单吧,感谢关注!


这种两千式的磁性开关也可以适用于 pmp 的输入,当我们其他的传感器全部都用到 pmp 的话,这时候我们就以 pmp 的方式接到 pmp, 一起来看一下如何接线。如果是 pmp 输入的话,我们公共端接到输入电源的的音符上面, 然后再以蓝色线作为信号线接到 plc 的输入,按距离上面 另外一个综合线,我们就去接到开关内容的正极。 好接好了我们来上电测试一下,也是需要有一个磁性材料靠近,这样就有输入信号了,他电流的流向就是从正极出来,经过我们传感器 到蓝色线,再进入到 pluc, 再有经过公共端输出。回到店员的父亲给我这个窗帘回录。

大家好,呃,今天我们来说一下磁性开关,磁性开关呢又名磁控开关,它是由永久磁铁跟干黄管两部分构成,它是通过呢磁场信号使钢环管内的弹片接通来实现信号的接通。 他主要是应用在气缸上面,用的比较多,种类呢分为两线的跟三线的,三线的话呢,按照中正蓝符黑信号分为频频和 n 频,频频的话是输出二十四幅, npn 的话是输出零幅。我们看下面两张图, 左边的话是偏僻的,右边是 npn 的。 pnp 的话呢,是在他的正极跟输出点之间有一个常开开关。 npn 的话是在负极跟输出信号之间有一个常开开关, 两线的呢是不分 n p n 跟 p, n p 的取主要取决我们负载的情况啊。如果我这时候需要一个高电瓶,那我的中线要接正极,如果这时候呢,我需要一个低电瓶,我的蓝线需要接负极。下面呢我给大家实操演示一下。 那我现在呢,我这块的话是有一个两线的,两线的自动开关我们看一下啊,还有两根线,我这边的画线已经接好了。呃,这个负载我现在是用了一个二十四伏的一个灯, 当然呢我们复载的话也可以是 plc, 也可以是继电器等等。那我现在呢,我这个灯的话呢,我现在需要一个呃正的二十四伏, 那所以呢,我的这个中线的话呢,就会接到我这个正极。嗯,我们来试一下啊, 这是我这个送开关。呃,我感应一下,看到了吧,我现在呢我这个改锥的话呢,头的话是有磁性的物质,当我感应到我的磁性开关的时候,然后我磁性开关是接通的,同时我的负载也是接通的, 如果这时候呢,我的负载的话需要一个低电瓶,那我把这两个线,我的蓝线的话,我就会接到我的腹肌, 我的这个红线呢,中线呢就会接到负载上进行一个交换,那我三线的是什么样的情况呢? 我们来看一下。现在呢,我这一块的话是一个三线的自动开关接插式的。首先我们把这个开关先接一下,三线的话我们说了啊,中正蓝副我是需要有个电源线的, 我先把中线的话先给断断下电 好了,我们接好了,我们上下电, 看到我现在是一个这是三线的自动开关,我感应一下, 看到了吧,已经亮了,那我们我面前的话有个气缸啊,如果在气缸中是怎么安呢?是这样插到槽里面 看到了吧,现在我的气缸为什么能够使它亮?因为我气缸里面的话是有个磁环,磁环现在是在下线位这个位置,也就是 说当我的自动开关接触到这个磁环的时候,他就会感应亮,那我是三线的,那么三线的开关跟两线的开关如何做个替代呢? 能不能替代啊?是可以替代的啊。呃,如果说两线制的开关如何用三线制的开关来替代?我们都知道三线开关的话,它是有个电源线的, 两线的开关的话他是不存在电源的,如果要用三线的替代两线的,那要看我两线的信号负载的一个情况,如果我需要的是一个高电瓶,那我就选择 pmp 的三线开关, 如果是低电瓶的话呢,我就选一个 npn 的,但是要记住啊,因为三线的话替代两线, 他是有一根线的,一定要加一根线出来,这是他的电源所需要的,那么我的三线式的开关能不能用两线的开关来替代呢?也是可以的啊,如果要用两线替代三线的话,那相比来说比较容易,主要是看新号, 因为呢我三线的开关的话呢,也是分为高电瓶还有低电瓶的,那我这个时候如果是高电瓶的话,那我两线的开关呢,我中线的话要接正极,也就是说我的蓝线是接到我的信号线, 如果我的三线制的话是低电瓶,那这个时候的话就是我的蓝线要接接到接到附近我的中线当信号线。我们来看一下实际的啊。呃,我们刚才两线的开关, 我们看到两线的开关的话,我是相当于是中线接的正极蓝线做信号线,也就是说这个时候呢,他是一个搞电瓶的,对吧?那我这个时候呢,如果说是我把这块给他拆开, 我用三线的开关来替代,这时候该怎么样去做呢? 我拆开,然后呢,我的三线的开关这边已经接好了,我就直接相当于是把 我的信号线极大的负载上 咱们看啊。呃,行,我把这个都拆掉吧,也就是说 我用两三线的替代两线的时候,这个时候我是不是多了一根线,是吧,多了一根电源线,这时候我们来看一下啊, 我这是 pmp 的开关,因为我刚才踢的两线的时候呢,我这个中线其实是正极,也就是说我的信号是高电瓶的,这个时候我选择一个 pmp 的开关,我们来试一下, 看亮了吧?对,亮了, 也就是说这种情况下就是三限制替代两限制的接法,大家明白了吗?如果您觉得我的视频对您有所帮助的话啊,欢迎点赞加收藏,谢谢支持!

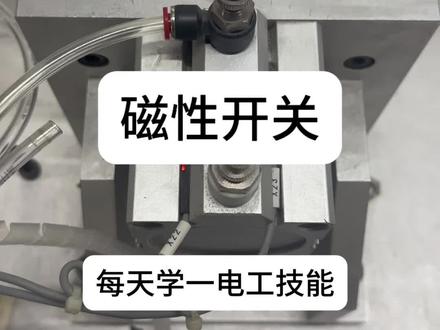

今天我们来讲一下磁性开关吧,这个就是一个磁性开关,那它有什么作用呢?它是用来检测气缸和塞感磁环的位置,从而间接检测气缸当前的位置。 大家看一下,在伸出位的时候,下面这个传感器的指示灯会亮起来,那么呢,我们在缩回位的时候,上面这个指示灯的传感器会亮起来。 我们想要提高检测的稳定性的话,这两个传感器我们应该怎么调节呢?现在我来给大家演示一下吧,我们先把这个传感器给松开, 他就可以上下移动,上下移动的时候呢,我们要怎么看呢?你看啊,我们先移这边亮起来了,我们在这边画一根线,然后再往下移,他这边 我们再画一根线,在我们刚画的两条线的中间就是他的最佳位置,我们要把传感器放在这,那同样呢,下面这个也是这么检测的。 这些就是我们今天关于磁性开关的知识了,你们学会了吗?喜欢的话给我点个赞吧!
