电动车LED灯泡如何拆解

大家好，今天出去买了两个灯泡，然后都是 led 的，而且都是七网，呃，右侧这个灯泡呢花了八块钱，这个是十六块钱买的， 我们看一下价格差一倍的灯泡能有什么差别呢？首先我们来打开这个绿色， 这就是灯泡， 这个是十六块钱的，我们来看一下这个外观做工 好像也并没有什么明显的差别，这个颜色是能 有点差距，这个白色和这个是应该是乳白色吧。下面我们通电看一下， 同时给他插到这个测试台上， 好像也不是特别明显，但是这个有频闪，这个就没有 用这个手机摄像头能看出来， 但是直接用眼睛的话，嗯，他不是那么明显。 下面我们把这个灯泡给它拆下来，看一下内部结构， 首先拆这个便宜的， 这样就已经打开了，这就是内部的结构，这个电路板好像和这个散热片做到一起， 这是背面的结构，一个电解电容，还有一个无机性电容， 然后这个位置有一个整流桥，还有四肢电阻， 然后他的灯珠大概是一二三四五六，一共是十二个灯珠。下面我们拆开这个柜子，再来看一下， 这个贵的就比较难拆，我们撬一下， 刚才费了很大的力气才撬开，把手都给弄破了， 这个胶还是质量比较好的，我们看一下内部，他这个灯珠数量才六只， 在没有按这个灯罩的情况下，我们通电开一下， 我们可以明显的发现这个十二只灯珠，这个没有这个六只灯珠的亮。 下面我们把这个 灯珠模组给他取下来， 你可以发现这个内部有一个小的电源板，然后这有一个电杆，由于底部也是用胶封的，而且还焊在这个灯座上了， 这个 led 这个模组还是能分离的， 这点维修比较方便，如果是这个灯坏了，可以换这部分就可以了。电路板坏了呢？呃，就换另外一部分， 比这种能科学一些。这个可能是光考虑成本的问题，所以说，呃，就没设计那么复杂， 这个原件就比这个少很多 好了，这就是呃，两个不同价位的 led 灯泡拆解，谢谢大家的收看。

我始于一九五八年，你卖九块九，我卖三块钱，我物品傻，我降价卖两块，我质保，三娘，再不服我贴你牌子，你你你大爷的， 两元的乐意地灯泡和九点九元的有什么区别？这期视频就拆两个乐意地灯泡，一个是美菱杂牌，一个是老品牌。佛山照明都是无挖的通电，看一下发热和频闪怎么样？频闪伤眼睛，发热影响寿命。 佛山宣传的是无可视频上技术，确实眼睛看不出来，屏上照相机也照不出来，不过这两块钱的也看不出来。嗯，让他们亮一会，亮个五六分钟，测一下他们的温度怎么样？亮了有十分钟了，咱们测一下温度， 先看看两元的，最热的地方三十四度，再来看看佛山的。我去，最热的地方四十四度。这真有点没想到啊， 九块九的散热竟然没有两块钱的好，有点意外。接下来拆解，看看他们内部的做工用料能不能差出四倍来。 左边是两元的，右边是佛山的。先看佛山的吧。二百二十伏的试电进来，经过 mb 六 f 整流桥整流成脉冲决漏电，然后再经过这底下肯定是一个绿波电容。 经过电容预播，可以做一地驱动芯片供电。驱动芯片型号是 gw 幺九八幺八，它是一个单通道线性驱动，有过温保护功能。 那背面的绿波电容。再来看看两元的，两元的，这是一个典型的非隔离降压式恒流驱动电路，它的主控芯片型号是 bp 二八六三。 看一下他的经典电路图，他只需要配合一个电杆和电容就可以驱动 led 灯珠。没有用阻溶降压已经很良心了，一个下行驱动，一个非隔离降压时恒流驱动，高下立胖。至于灯珠的好坏我是真不懂，这个 这点还是请大佬们在评论区里科普一下吧。最后再来看看外壳，佛山的素包铝，两元的就是一个塑料外壳，怪不得刚才佛山的温度要高，温度高并不代表他散热不好，而是代表他散热要好，因为他散 让热散的快，所以外快的温度更高，这个温度全部集中在这个小灯板上了，他并没有把热量给散出去，差点冤枉佛山了。然后乐意地登珠的基本都是铝材质的，虽然说佛山的相信驱动更好，更耐用， 但是这个两元如果四个加在一起的话，能不能打过佛山的一个？个人感觉还是四个打一个的胜率要大一点。这两元的不是阻溶降压，被隔离的降压横流驱动，这个价格反正已经很良心了，佛山照明下行驱动 九点九元的售价，不坑也不香，中规中矩，但是对比那些外国品牌，什么飞利浦乱七八糟的性价比较高的多，到底是哪个更香？还是甜甜们在评论区里讨论一下吧。这次我也不知道哪 更香了，尤其是这个散热，一个塑包铝，一个纯塑料，这里差别最大的再就是驱动方案，但是注意价格啊，这个才两块钱，这个九块九。好，这期的视频就到这里，坑人的产品我来拆，免费的关注，你给点一个吧！

买的灯，这个是一块三毛九的五瓦的灯泡，在淘宝特卖工厂店买的，很便宜，这个用了一张优惠券，减了一块钱，本来是两块零二毛，才划到五毛钱一个。 拆开看一下先。先看这个，这是两家，应该都是中山的， 很小啊。小灯泡一块钱，要求不能太高，直接拆掉看一下什么哎呀，直接用热熔胶熔上的。 过了个铁面。整流桥连祖宗这样也不算，我看反面有没有东西。这做的真是省极致，省 没了这个 搞点烟灰。这个灯不太好选，我找不到特别好的。 mb 幺零 f， 就这个贴片。整流桥 出来之后三百伏也没滤光，然后用两个二二六瓦，六二二的电阻应该是直接分压，然后加给了六颗灯珠，一颗是零点五瓦的话应该是三瓦的，这个应该是三瓦左右的。 好，再拆这个能量就行，管他用多长时间呢， 估计用不了几天就坏了。一样的，鼓山中山古镇 哇，这个是随意的拆，粘的挺结实的，好开开了看这个五毛钱的咋样。 一样， 很搞笑啊。哎呦，掉了，这个东西掉了，过了个整头桥，出来两颗六二二的建筑飞呀， 那就这样吧，我们把这个电路捋一下啊，这个电路很搞笑啊，这两端的交流电标 ln 的火线或者零线吧。过来，你看他这个丝印过来之后，假设这个火线吧， l 咱们就从 l 流到 n 吧。 l 过来，过来一个六二二的贴片电阻，六二二就是六十二，后面加两个零六千 两百欧就是六点二 k 的电阻，然后加到这个整流桥，这是交流端，然后整流桥它里面内置了四个二极管，他设计非常精巧，然后出来出来这个正极负极过了一串灯珠，一共六颗，这六颗灯珠是串联的， 这样串在一起，然后流到负极，流到负极之后，他还会从从这个交流端这个点流出来，然后再经过这个电阻流回升级，就这样一个回路。我查了一下，画了个电路图啊， 就这个样子，二百二十伏交流电，这是那个整流桥。 mb， 幺零 f 里面有四个二极管，这是负载。什么负载？就咱们的六块灯珠，就是咱们的负载。整流桥的任务就是让这个负载上面方向 电流电压的方向永远是一个方向，找电流方向永远都这个方向就对了。整座桥的任务就是干这个的。 那假设二百二十伏的交流电吗？正负极的乱乱一会一变，在这个周期，这个是正极，这个是负极，那他从这个地方过来 走走走，走的是二极管的单向导电的，他只单向导电，走到这肯定不行，被挡住了，他只能从这走，顺着这条路过， 然后到这到这之后，他不会从这过，因为这是负极，二极管又被截断了，他只能从这过，然后就顺着这个负载， 然后走到这，走到这他不可能有回流回去了，因为这边电压高，这边电压低吗？ 他只能从这走，顺着这流回到零线。所以这个正半周时间，他走的是不是这两个管子？一号管吧，跟这个咱们就叫他四号管吧，负半周就是这个便能正，这个便能负， 这样走好，咱们还能挣几个？按习惯从这这样溜溜溜流过来，流过来肯定不能走，这四号管要走这 假设这个叫二号走，二号走到这一号管子把它截断，又走到这了，看又留到负载了，方向是不是一致啊？跟那个，然后从这 又留回来，留回来他要往腹肌留这个的，这个是腹肌走这，那 就留回负极了，说用的二号跟三号这两个二极管覆盖周时间。好，我查了一个参数，就是咱们这个贴片灯珠，就这六个灯珠，我不知道他算什么规格，但是他应该是个零点五瓦的一颗，我查的百度上 有二八三五尺寸，二六三五五零五零尺寸的，这零点五瓦灯珠，他工作电流是在一百五十毫安， 再来个参数，这么个简单粗暴的电路，我们看他工作电流有没有超过一百五十毫安就行了。如果他低于这个一百五十毫安，那他还算是安全的。这是咱们的交流电二百二十伏的， 他是个正弦波，这样的一个交流电二百二是他的有效值，真实值，他是有最高值的， 又有一个峰值啊，他按这个正弦拨那个数值，他最高点是在二百二乘以根号二，等于三百一十一伏，就这种点， 这种点都是三百一十一伏，只不过这个是正三百一十一，这个是负三百一十一。过这个整流桥之后，他会把副半钟那个是不是都翻上去了， 全部都变成这个正半轴的？因为他在这个负载方向，正半轴是这样流的，负半轴他还是这样流的，从右往往左流，所以他保证这个过了整流桥之后， 这个东西全部都是这样。这这个也叫直流，他只要没换线，只不过他上下乱跳，这个叫脉动直流电，正常来说应该挂一个 四百五十伏的滤波电容，他会把这个绿的比较平缓一点，但是他这个没有什么滤波电容，没有的就脉动直流非常粗暴，就这样忽高忽低，这个电压从零达到三百一十一，然后又三百一十一，又掉下来，又掉到零，这样来回， 这个不好计算，因为也没经过滤波，咱们他过了整流桥之后究竟多少电压哈，也不知道，反正就知道这么一个曲线。那咱们但是他最高点肯定是存在的，肯定是每一个周期， 他在一个周期真应该过了两个这个最高点，咱们就算那个最高点电压，看他安全不安全就行了。走到三百一十一伏附近，这个灯珠会不会烧掉，计算一下就行了，我只能算到这个地方，其他算不了。好，我们计算这个风 这个峰值时候电路，我们的等笑一下啊，峰值时间的肯定就是三百一十一了，他怎么走的？看这个还取正半轴吧。这上面是正过一个六点二 k 的电阻，然后走的应该是一号跟四号，这样 回来走四号，然后再回来拿这个电，电路就开灯要出来了吗？正极过，先过一个六点二 k， 然后这个是整流桥两个一号跟四号那两个二极管，然后六颗灯珠直接加到六个灯珠上面， 回来再过一个六点二 k 的电阻，还有六位负极，这一个电路就完成了。我们算一下还有这个二极管，他这个鸭将一般是零点六伏啊，我们就不算了，他太小 小了，你这一共这两颗，这上面多少鸭架？应该是三幅吧。我查了一下，那个二八三五的啊，咱们就按他零点五瓦算吧。 这种贴片的工作电压二点八到三点六就按三伏算好了，工作电流是一百五十毫安，一颗就按到三伏好了，这六颗降了十八伏， 这个正常来说是零点六伏整贴片整流桥里面的一个二极管，两个是一点二伏， 这样，这不就是一个简单的串联电路吗？啊，三百一十一，减掉十八伏，再减去这两颗零点六乘以二一点二，然后除以这个电阻就行了，就可以算出来这个电路的电流，它是六点二，其实就是这两 两颗电阻上分分得的电压，因为我们不知道这玩意内组多少，我们不管他，但是他两轮电压我们可以知道除以六点二乘以二是十二点四 k， 得出来二十三点五毫安。 他是不是远小一趟的工作电流啊？一百五十毫安，那他就是安全的，因为他最高电压时就很安全。那还行，上，这是我粗略的计算，我都没考虑这上面的电压，第一次计算直接三百一十一全部除掉。这两个电阻算出来是二十五毫安， 还可以，区别不大，让他设计的这种远远小于他，只能远远小于他那个工作电流， 不然的话这个电压二百二，他肯定有波动吗？这个电网电压有时忽高忽低的，他增加了怎么办？他电容也会增， 这个应该算，他不是恒流的，也不是祖荣的，他就是一个普通的就是恒压吧。恒压电路算好了， 就这样，但是它里面的电流是肯定在忽高忽低的在变化，最高咱们就要二十五毫安，最低呢是肯定是零降到零电压时间，电流其实也是在这波动的，所以他那个发光亮度应该是上下乱跳的， 但咱们肉眼一般看不出来，但是肯定是有频闪的，这是我见过的最粗暴的一个电容，我看一下亮度啊， 还可以啊，我这个有一平方这个小屋子，这个电路，你说他 安全不安全？太安全，他一般用在这种就是很小瓦数的三瓦、五瓦之类的这种 led 灯泡里面，非常简单粗暴，但是你仔细想想，他设计的又非常聪明。我举个不恰当的例子就是假如咱们那个汽车 正常行驶在一百一百二十码吧，这个速度他不安全，速度太高了，然后我人为给你限速，我直接给你按十倍，这样限速给你限到十二码，比自行车快一点，你说这东西安全不安全？一个汽车只能走到十二码最高时速， 那他肯定是非常安全了，装什么东西也没事，他就这么一个思路，但是肯定他会大幅降低这个 led 灯珠。他工作效率吗？正常他应该在一百五十毫安左右吧，现在只能工作在二十多毫安，利用效率会非常低。

嗨，大家好，我是水电湖工，客户反映说他们走廊里三百乘六百的 led 灯不亮了， 我们看到这边两个，这边还有一个客户让我们给他更换成新的平板灯。好，我们新的已经买回来了，一会把旧的拆下来更换成新的。 我们在拆卸之前，首先关掉开关的电源，用瓶口的螺丝刀撬住一个角，就可以轻松的把外罩取下来了。 然后把电源线去掉，把旧的灯架给他拆下来，更换成新的 led 平板灯就可以。 好，我们看一下这是拆下来的，旧的是一拖六的灯条还是品牌的，我们一会把新灯的电源线给他接好，把新灯给他扣上去。 好，现在新的 led 平板灯电源线已经接好了，零线接零线，火线接火线， 切好之后，我们打开开关试验一下，已经正常的亮了， 一会我们给他扣到龙骨上就可以了。好，同样的方法，我们把另外两个 led 灯都给他换上新的了，也能正常的亮了，我们看 看一下，这边也亮了。好，今天就简单的分享到这里，更换 led 平板灯，你学会了吗？欢迎在下方留言评论。

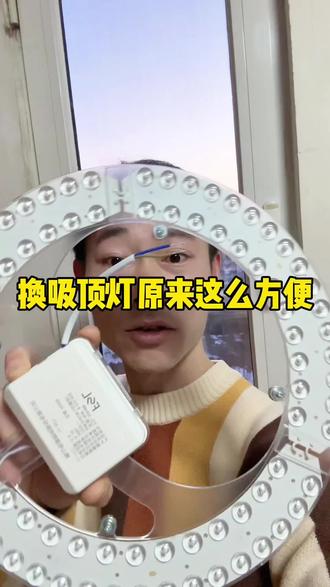

这个东西大家都见过吧， led 吸顶灯盘价格从几十到上百元不等，当你家灯泡不亮的时候，不用再想着找维修师傅了，自己就可以操作。先断掉电源，拆开灯罩，放上吸顶灯，接上线，最后再装上灯罩送电。看吧，连一颗螺丝都不用拧。注意哈，操作之前一定要先断掉电源。
