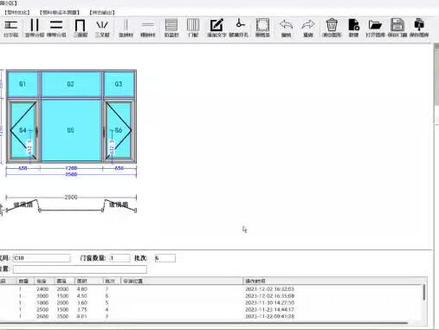

我们这个视频讲解一下怎么把窗的任意一个角绘制成斜角或者是圆角。 那我们正常画好的窗呢？我们选中窗框变成红色的时候点右键，然后这有两个选项，一个是斜角设置，一个是圆角设置。我们首先来看一下斜角设置， 那我们每哪一个角想画成斜角，我们就选中哪个，比如我在右上角想画一个斜角，就勾选一下，然后缺角的高宽可以写一下，先输入宽度， 再输入高度，然后点确定，你看这个角就斜下去了。那么同样的方法呢？我再设置一下圆角，同样是选中框变红之后点右键，然后选择圆角设置，比如我在左上角 这一个圆角，那左上角半径如果设置三百五，那这样的话呢，点确定这样一个圆角就画好了，这个呢就是画圆角或者斜角的方法。

现在咱们来讲解一下这个弧形图的绘制方式，那首先咱们点击左上角的窗框，那咱们输入一下窗户的宽度，直段的高度，这样咱们选中他之后，选中外框变红，可以用滚轮放大的图形，他的上方中间有个小红点，那咱们鼠标放到这个位置，往上拉伸， 左侧的尺寸可以双击他改成咱们想要的，那上方有横条，点击这个位置，一四五零， 竖条，六五零六五零， 三岔庭，三岔庭里有几种样式啊？咱们想做哪一种可以进行点选设置，这里也有两岔庭，那选择三岔庭之后，那咱们点选这个艇啊，也可以移动他的位置的啊，这三岔庭你也可以移动他的位置，让他变换成咱们想要的，对吧？可往外拉伸，往里拉伸都是可以的啊。 然后这有横挺，横挺在哪个位置上，给他调整一下，然后左侧有窗扇，左开外开。如果说咱们想加防盗栏的话，那咱们选中这个窗扇变红，这里有防盗栏，你想要样式几对吧？这样那么点选防盗栏就可以加上，挂好之后进行一个保存门窗， 那现在咱们画一个双拱壶的话，点击新建，那首先也是把这个外框的尺寸给它设置一下，这样画好之后呢，咱们来点击这个三面量挺， 这样设置好了之后，咱们把这个壶选中，它往上拉伸，里面的往上拉伸， 那这个广告咱们可以自行的调整啊，三百的位置，一百五的位置， 两百的位置，这样咱们来点击第三叉挺，如果说我这个挺正好在两个端头这块，咱们可以选择倒数的第二个三叉挺三，这样他就可以绘制出来的内部的横挺竖挺，咱们进行点选就可以了， 然后左开哨，右开哨，画好之后进行保存门窗。那咱们接着画一下内拱外拱啊，窗框一米四，一米六， 手挺横挺六百宽五百高， 左外开哨，那中间还有个窗框拼接，咱们选中于窗框变红之后，再去点击窗框五百的宽度，再选中他窗框右侧一米八，竖挺横挺右开哨，那左侧 呢？咱们是一个外拱设置，那咱们选中窗框变红之后，这有个外拱设置，那咱们外拱虎恐高是两百确定，那咱们选中第二个图， 放大第二个图变红之后，鼠标右键旋转设置内功，恐高是一百确定。那这样一个外功内功和一个字段相连接的图就这样来回置好了，那咱们来点击保存门窗，这样点击大样图， 点击上方的出图，这是前两个互相，这是之后咱们刚画这个内拱外拱和直段进行连接的图形。

好质量，细节不怕看，大家好，今天带大家来看看圆弧穿的切割工艺。拼外宽也要看技术，但圆弧穿最难的不仅仅是外宽，而是压线，压线的角度一定要切标准， 普通穿压线切割一下就可以装上圆弧穿，那真是很考研技术的。要反复比对，反复切割打磨，一根压线要经过无数次的切割打磨， 才能做出没有空气完美的圆弧穿，这整个圆弧穿做下来没有几个小时，那是完不成的。

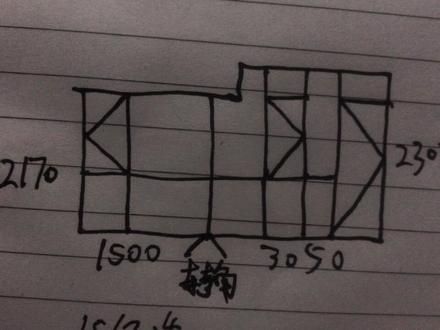

现在咱们来绘制一个转角带去角口的，那咱们首先点击窗框一米五二一七零， 然后选中他来添加转角竖拼彩礼进行选择九十度转角，确定网红框的右边加框，那这个厚度咱们可是可以进行修改的，他会计算到你窗前面积里的，那咱们选中画好这窗前的窗框，然后再点击左上角窗框往变红框的奶侧加框，往他的右侧加加一个三零五零，高度是二三七零的， 现在展示出来他两个高低是不一样的，那现在我鼠标右键我也要选择这个拼接位置，我是左侧的是低，右侧的是高，所以我选择最后一个与右框的下平齐， 确定这样变成下平棋之后，咱们还内部的结构，那现在右上角这个是有缺口的，咱们选中这个，呃，窗框变红之后，然后给他往里进行拉伸，那双击这个尺寸，这个位置是两百，然后这个位置是三百，双击他可以改成你想要尺寸，那这两百是可以往里进行移动的啊。然后咱们再点击内部的结构竖停 啊，六百五的位置，然后再画横挺，这个是九百的位置，左外开上，然后内部的竖挺，这位置起的是九百 八百移动左侧的停，六五零，移动左侧的停，然后点击横中停， 上方的窗罩也是有红光顶的，这个是在两百个位置，设置好之后，咱们进行这个位置，没有挺，可以给他删除掉，这样咱们来画扇啊，右外开， 那这个门上呢？咱可以选中他是可以不带这个防套栏设置的样式设置五，这样画好之后，咱们来进行一下旋转，旋转设置出现旋转这样的示意图显示出来，这个总的尺寸是可以进行隐藏，画好之后右上角的保存门窗，这样咱们来点击这个大样图，点击出图，这刚才这图形就画好给咱们展示出来了。

现在给大家讲解一下这款转角窗的绘图方法。画这种图形首先要从左往右依次的进行绘制，包括所输入的尺寸是不含拼裁的尺寸，这八百一米八都是内扣尺寸。 首先咱们点击左上角的窗框，输入一下尺寸，八百一米八，绘制好之后，点击外框变红，选择上方的竖拼彩，用九十度转角进行连接，确定 网红框的右边进行加转角，转角的厚度可以在下方进行设置，设置好之后再点击左上角的窗框，网红框的右边进行画框，画一个多宽多高的， 点击中间图形变红，选择上方的竖拼裁，用拼条进行连接，确定右边加拼条，拼条的厚度可以在下方进行选择设置。 再点击左上角的窗框，往红框的右边进行添加窗框绘制，一米八乘一米八高确定，点击上方的竖中挺，在内部结构里绘制上横中挺， 左开扇右开扇，扇的宽度六摆宽 高度选择尺寸变栏，输入所需要尺寸，点击回车键，设置好之后，左 侧转角窗需要设置一个旋转的显示，点击要旋转的框变红，鼠标右键旋转设置，选择左下旋转，确定 鼠标滚轮可以放大缩小这个图形，这样一个图形就画好了。点击右上角的保存门窗，点击大样图 出图，刚才是创新图，样式就展示出来，可以给客户进行确认。

你知道圆弧玻璃是怎样生产出来的吗？玻璃加热后会软化，利用自身重力弯曲贴合至模具即可，也可以利用自动热弯机来加速这个过程。

讲解一下转角窗的画法，转角窗呢，一定是从左到右的顺序，首先呢，左上角点窗框，输入我们需要的尺寸， 画好的窗框，鼠标点选。窗框变红的时候，点上边竖拼裁，选定转角点，确定选择转角的位置。然后再点左上角窗框，选择窗框的位置，画第二个窗，输入我们需要的尺寸， 窗框里边按正常我们需要的窗型随意添加，中庭修改成我们需要的尺寸， 选择我们需要的拍摄类型，画到对应的位置， 画好之后，鼠标选中第二个窗框，变红的时候，点竖拼裁，选择转角，选择转角的位置。

凤铝五零系列绘制成现场的窗型图，点击上方的下料图，点击中间的出图各项雕琢尺寸，软件直接汇总出来。右上角可以打印纸质版到 c、 d 电子版到 pdf 电子版均可以 退出当前界面，点击上方的玻璃单，点击出玻璃，玻璃尺寸可以单独汇总出来，给玻璃厂可以导 excel 表，可以打印纸质版，可以导 pdf 电子版。 退出当前界面，点击上方的单样图，点击中间的出图样式可以单独汇总出来，可以导 c 电 cd 电子版，导 pdf 电子版，打印纸质版。退出当前界面儿，点击上方的形材优化，进行尺寸汇总，选择所需要优化内容，点击优化， 这样边框中工扇、料扇压线、九十度转角大压线，软件可以汇总出来型材优化方案单给切割师傅，切割师傅按排版后的结果来切型材就可以用了，多少框， 每只怎么切，料头剩多少，软件都可以体现出来。退出当前界面，点击上方的领料单成本测算， 可以点击利用优化数据领料单，这样一共多少糖，多少面积，用多少型材，多少配件，软件就汇总出来。 如果想核算成本，进型材的单价，设置上进玻璃的单价，设置上点击下方的成本测算，确定人工费，包装运输，其他费用设置上不需要地方调成零确定。上方是型材成本，中间是玻璃成本，下方是 配件，这样算上各项费用成本是多少，一共花费多少钱，软件直接就汇总出来，操作是非常简单的。
