二保焊焊道饱满技巧

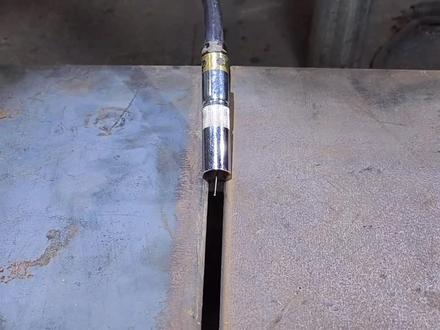

大家好，今天给大家分享一道二宝焊平焊大缝隙的焊接方法，现在咱们所看到的这个缝隙呢大约有一公分左右， 在平时工作中，有时候呢会遇到这种大缝隙的焊缝，有很多新手朋友不知道如何去焊接，下面呢咱们来看一下详细操作。由于缝隙过宽，咱们在焊接时先从焊道的两侧这样长肉焊接， 咱们从侧面看一下是如何长肉焊接的，焊枪倾斜六十度左右，这样在焊道两侧长肉进行焊接。咱们现在所看到的就是长肉焊接操作过程， 在焊接时采用直线网浮式印条手法进行焊接，直线网浮式印条手法 可以有效的控制铁水的温度，防止铁水下坠。这个就是焊缝另一侧的长肉焊接过程， 这个呢就是长肉厚的焊缝，现在呢中间的缝隙不是太大了，咱们现在可以采用锯齿形运条手法把这个缝隙呢填平，这个就是焊接时的焊枪角度， 这个呢就是焊接操作过程，焊枪在左右摆动时，两侧一定要稍作停顿，焊枪左右摆动的步伐和向后焊接的速度要均匀一致。 现在呢已经把整体的缝隙填平了，现在这个焊缝的高度低于木材一到两毫米，然后再采用锯齿形印条手法， 在这个上面呢盖上一层面，这个呢就是盖面时的焊接过程，焊接过程中焊枪端部离母材保持十到十五毫米，焊接速度一定要均匀，不要忽快忽慢， 这个呢就是焊后的成型。有喜欢焊接的朋友呢可以关注我，如果你想了解更多焊接方法和技巧，欢迎大家点击我的头像到主页里去查看，我们下期再见。

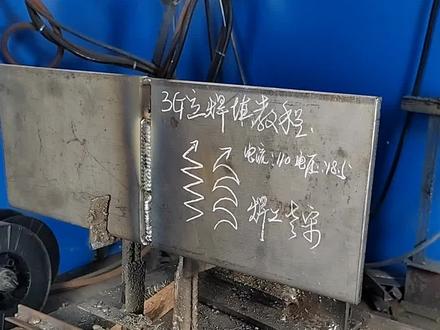

如果您是新手二宝焊三级立焊填充的时候焊出这种中间鼓起来的，那么本期视频请你一定要认真看完，相信对您有很大的帮助。 第一，造成这种原因呢，往往是电流匹配的不合适，要么过大，要么过小，我们一定要调出一个合适的电流电压来，那么像这种我们的电流呢，一般匹配一个电流一百一，电压十八点五就可以了。第二， 这种中间鼓起来，两侧夹沟很深，那说明我们的我们摆动的时候啊，要两侧稍作停留，中间带快。第三，就是我们的焊枪角度啊，千万这个焊 焊枪不要朝下，朝下呢，呃，就容易下坠，我们的焊枪角度呢，要以以下侧夹角形成一个八十度左右就可以了，当电流合适的时候，我们采用这种锯齿运调手法， 当温度过高的时候呢，我们可以改变为板月牙的运调手法，这样可以降低龙池温度，不容易淌油。 第五，新手啊往往容易这种，就是光摆动不迈步，这样呢导致龙池温度过高，也会产生淌流的现象，所以我们一定要焊接的时候匀速向前行，往两侧 带，带动潜水。那么接下来我们来焊接一段高清龙池， 兄弟们来看一下哈后成型的效果 啊，这样焊接的中间就不会鼓起来了哈，关注焊工老宋，每天分享焊接小教程！

兄弟们大家好啊，我是焊工老宋，今天给兄弟们分享一下单面焊双面成型的二级横焊的焊接手法。首先我们的这个组队间隙啊，就是这个组队间隙使焊端三毫米，中焊端呢四毫米。 另外我们的这个横焊呢，反变形是非常大的，所以我们的组队的时候呢，这个反变形大家也要注意，预留一个大概呃两到三毫米的样子即可， 具体流量我们在室内呢，开到八到十格就可以了，如果在室外呢，要开到呃十至十五格， 那么我们的焊丝伸出长度呢，就是焊丝直径的十倍，大概十二毫米左右，如果说温度过低的时候呢，我们可以伸 进去一点，如果温度过高的时候呢，我们可以收藏一点。焊接电流一百一，电压十八点五， 每台焊接的参数有所区别，电流电压仅供参考。那么我们焊接的时候呢，我们打底呢，采取正月牙的形式进行焊接即可。我们焊枪角度，那么以后侧夹角形成八十度以下，侧夹角呢，我们也是形成八十度 继续焊接，采用正月牙呢，我们的首先我们的焊丝头啊，一定要打在上一道龙池的上，就是前缘，我们摆动月牙的时候，两侧稍作停顿， 中间带快停顿的时候呢，我们下侧呢，就是上侧要稍微的停久一点，下侧呢，一到下边 半秒钟都不用就要上去，因为我们的铁水会下坠的。那下面呢，我就来焊接一段给兄弟们看一下哈，注意我的焊枪角度， 兄弟们我们来看一下焊接时的过程，切记我前面所讲的焊枪角度，以焊接方向形成八十度左右，你下巴也要形成八十度左右， 现在呢打底我采用的是正月牙的焊接手法，看好我的焊丝头都是打在上一道龙池的前缘，我们摆枪的时候呢，上面 要稍微停久一点，看着铁水把边掐起之后呢再往下带，当我们的焊丝头落到下方的时候呢，半秒都不用，立马就要上去。 这里面我要讲一个细节，大家要注意，现在我焊接的温度是正常的，假如不正常的情况下呢，如果温度过高，看到这个铁水有下坠的迹象， 我们的焊丝长度伸出来就要稍长一些，如果我们焊接的时候温度过低，龙孔打不开，铁水透不过去， 我们的焊丝呢就要稍微的收短一些，每一壶都要压在铁水的前缘，一定要连丝 不断丝，这样才不会产生蹦丝的现象。 来兄弟们，我们来看一下憨厚成型的效果，宽窄一致，纹路一致，我们来来摄影师到后面去，我们看一下后后面成型的效果，后面移高 零至三毫米即可，已经浓透了，符合焊接标准。那么下一期呢？那么关注焊工老宋，下一期我即将为大家讲解填充以及盖面的焊接手法，谢谢大家。

咱们二宝焊的平角焊啊，其实非常简单，这是板材，是十二毫米厚，咱直接就推枪走直线，咱们电流还采用三百，电压二十六，直接从右往左 保持电弧高度一致，直接推枪走直线，这样咱们手稳，焊出来的焊缝也是比较平整光滑。咱们接下来看一下具体的焊接过程。 咱们现在已经焊接完成了啊，只要是电流够大是吧？咱现在电流已经达到这种射流过度的这种形态啊，咱的电流是三百，所以说咱的轮机过渡形式已经达到射流过度啊，你 只要保持收稳，就把匀速往前推进完了，焊缝也是这样比较平整光滑的，而且效率非常高，各位老铁学会了吗？焊工学习私信我们。

二、保焊立焊大缝隙，缝隙宽度大概二十毫米，老板要叫你补上，你得有这个能力把它补上。换枪角度左右为九十度， 然后呢焊丝头向下，也就是以这个夹角为八十度，流量打到十二即可， 电流一百一，电压十八。我们采取正月牙的形式进行焊接， 焊接的时候呢，我们两侧稍作停顿，中间带块，那么还有几个细节老铁要注意，第一我们在焊接的时候呢，一定要每一壶都要压住铁水的前沿，防止跳出的现象。第二就是我们 在焊接的时候呢，如果说龙池，因为在焊缝比较宽，龙池温度过高的时候呢，我们的焊丝伸出长度呢，正常情况下 伸出十毫米即可，如果说温度过高的时候呢，我们要把这个焊丝伸出长度呢，适当的调整到十五左右，这样呢就可以了，当然也不要把焊丝伸出长度过长就会产生气孔的情况，这是采取正月牙 这种打底从下往上进行焊接的方法。关注焊工老宋，下一期我将给老铁们分享第二种两侧短路的补缝方法。呃，我给老铁们示范一下， 老铁们看到没有，现在就是我正常焊接的时候，因为我走的是正月牙，我的焊丝头都是向下倾斜的，这样呢可以很好的防止穿丝。当我的焊丝摆到两侧时，大家看到没有， 都有落座停顿，往中间摆实稍快一点即可，同时我们的电壶要压住铁水的上边缘， 要均匀稳定的往两边带，看着铁水融合好边缘之后再往另一侧带，切记两侧一定要多停，中间一带而过。 老铁们焊接即将完成，咱们来看一下焊后成型的效果，老铁们，这就是焊 成型的效果，如果说汗肉偏低的话，我们可以采取锯齿运调手法，薄薄的盖上一层就 ok 了， 现在我们来用锯齿用条手法薄薄的盖上一层盖面呢。我们的焊枪角度左右为九十度，上下角度以下侧呈八十度夹角。 老铁们看到没有？我们带动铁水的时候，一定要看好两边的边线，当我们的铁水走到边线的时候，一定要让铁水融合好边线盖面，边线掐起也就成功了一半。 一般我们的铁水到达边线的时候操作停留，融合好之后快速往另一侧带动铁水，我们盖面的时候电压要稍大一些，达到十八点五至二 二十都可以，当然大家也要匹配好电流。好的老铁们焊接即将完成，这就是二号焊立焊大缝隙鼓缝的方法，关注焊工老宋下一期讲解两侧长漏的鼓缝方法，谢谢大家！
