消防智慧声光报警怎么接线图

大家好，我是橙子啊，在咱们从事消防行业当中，经常会看到现在这个 声光报警器，通常声光报警器底下还有一个手动按钮，在平时讲解和分享视频当中，这两种设备我都拆开过和大家讲解过，今天通过这个现场和大家说说 这款两线至手动报警按钮和声光报警器，他俩都是如何接线，线路都是怎么来的，都起到什么作用，和大家讲解一下， 在说之前希望大家一键三连双击评论支持一下，十分感谢。首先大家请看啊，他是从棚上坐管来到现场这个位置的，那么这个线是从哪来 来的呢？咱们首先将手抱给他摘开，大家请看啊，他一共来了四根线， 这四根线就是通过消防报警主机的信号总线分往咱们这个手动报警按钮的这个位置，那么另一个白蓝色的线路是干什么的呢？咱们看一下他的手动报警按钮，探头后面有他的使用说明， 上面的字比较小，我细细的给大家看一看，他的这一这二就是他的信号总线，也就是通过消防报警主机的总线回路 连接到现场的这个手抱的位置，给这个手抱提供一个信号线，我手指的这个位置就 是他信号线压接的位置，那么他上面还有一个 t l 一和 t l 二是干啥的呢？那就是咱们的电话线， 第一组为主机来的信号线，第二组为主机电话盘来的电话线， 那么这一这二就是连接信号线的位置， t l 一和 t l 二就是电话线的位置，我两个手指指的分别是信号总线的巡检灯闪烁和电话的巡检灯闪烁， 他是通过消防报警主机通过电话盘来到现场，给首报的一个信号电压和一个电话电压，那么上面的声光咱们给他拆开，看看他声光的 接线是怎么回事，这是两线制的报警设备，大家请看。他只有两根线， 只给这个声光提供一个信号电压就可以了，他的这两根信号线也是和底下的这个手抱的信号线是一样的，背面这个比较灰大了， 大家看啊也是同样如此。这一这二就是咱们连接信号线的位置。 由于现在是两线制设备，不像老式的四线制设备，老式的两线制设备二十四伏和信号线一共形成四线，一个分别传输信号和发出指令，另一个负责 启动现场的声光报警器的闪烁和响起。现在都用两线的设备，那么只使用信号电压，信号电压比四线至设备 电压比较高，以前的老式设备信号电压在十八伏左右，现在两线制设备他的电压是二十四伏左右。 在平时联动和启动相关设备时，只用信号线的电压来联动启动现场的设备即可。 也就是通过现场两点火警联动主机发出联动指令，相关回路的声光报警器通过主机发出指令，通过信号电压进行声光的响起和 光源的闪烁。底下这个手动报警按钮，他按下的时候起到一个位置的报警信息和火警联动信息的一个报警点， 这两个设备分别在这个回路里，主机里进行点位位置，汉字的定义，还有主机内火警逻辑联动的定义，手爆起到火警的作用，给主机一个火警信号的作用。 声光也起到现场报警疏散声源和光源进行响起和闪烁的作用。这些就是声光和手爆 如何接线都有啥作用？还有与主机的联系，你学会了吗？点赞、关注、收藏、转发评论，长按点赞键，强烈推荐！一 切从现场的实际角度出发，和大家分享这些消防的相关知识，希望对大家有所帮助。今天视频就分享到这，咱们下期视频不见不散！

这里的话他就又除了总线，他又多了两根线，就是二十四伏电源线。总线，对，这是总线三个啊，他是并到一起了，然后又多了一个电源线，就是说他需要电源输出给他，对，他需要总线和主机通讯他， 呃，他编码，他组织要识别，他就是通过总线来，当然他还需要个二十四伏，因为他要想，嗯，他不像烟杆，烟杆有了这个他那个电流和电压，他通过这个总线巡检的话，他就够了，他不需要控制任何的东西，他只要反馈活性信号，而这个的话他不光巡检， 他还要响有声音和光的信号，所以他需要二十四伏电源，那么这个电源呢？也是一直要接着他的，没有这个二十四伏电源线了，他就会爆鼓掌，都没有种线他也会爆鼓掌。 然后这个上面的是常规的接法啊，下面有两个端子，就是这个，哎，特写 s 一和 g。 嗯，这里这个就是起一个开关的作用，就是说我们如果说把这个手动虎在报警按钮上面的那两个线 k 一 k 二，嗯， 接到这上面来，当你把它按下的时候，那个 k k 二闭闭闭合了，这两个段子一旦闭合，当他有这个二十四伏的这个时候，他声光会直接响 啊，如果说不接，像这种都是常规的方法啊，就不接，不接的话，那他是怎么想的？通过主机来联动他， 控制他，通过总线，我帮你啊，包用控制器可以手动启动他也可以去自动启动他，嗯，就这样来这种控制的啊，这个我们先把他这样扣在这，好往下来下一个。

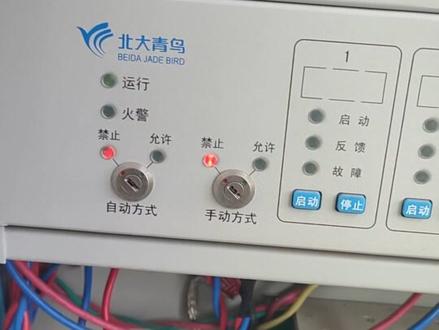

一按手报，现场的所有声光都起，这是咋回事呢？ 把隔离模块扣掉，再扣上，又掉了。上面这个输出灯亮，哎，不亮了，但是声光还小， 中控室一复位就好，这是咋回事呢？去主机那看看吧，这个主机打成自动禁止，自动禁止。这个声光是刚才起的所有的反馈情况， 查一下声光的注册类型吧。 注册类型是声光，果然问题找到了。声光的注册类型应该注册成警报，或者是输入输出模块。 注册成声光的话，但凡有一个报警，一个点报警，他就会报，声光就会启动，所以我们把声光注册成警报。 主机调完了之后，又回到现场，按下手报试试。这次按下手报， 首报报警 成显响了，声光不响了。好了，鼓掌排除。

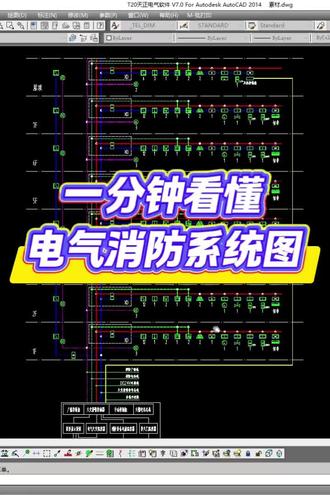

一分钟看懂电气消防系统图这是一栋建筑的电气消防系统图，方框内表达了消防控制室内的报警主机等设备从消防控制室出现。这个楼层接线箱其各类现行分类也有标注， 分别有广播线、电话线、二十四伏电源线、信号线和手控线。接线箱 stay 内 s i v 总线短路隔离器一个短路隔离器所接设备不可超过三十二个。 锁机设备从左到右依次为，烟感、温感消火山按钮、消防电话手爆按钮、声光报警器、区域显示器、水流指示器、信号阀、排烟防火阀等。这里还设计了火灾时的切飞操作 手动控制线至屋顶风机控制箱，实现除了联动控制外，人为手动控制的操作。你学会了吗？

我们看一下消防强切的音量开关是怎么接线的？首先这是背景音乐的功放，这个是消防的功放，然后这个是音箱。我们来看一下，需要布四条线， 一条线、两条线、三条线、四条线，然后这个 s p、 k 这个是接喇叭的吗？接到喇叭那边去的，然后这边有一个 com 口和一个一百伏，这个线是接到背景音乐的功放后面的， 这边有一个二十四伏，这个线是接到消消控柜那边去，他报警的时候就有个二十四伏输出给我，然后这边这一组 come 和 h o t 是 接在那个消防信号源上面的， 我这里是接的消防功放，然后那个强切他是不受这个旋钮控制的，他是声音是默认是最大的，这个音量只能调节背景音乐的音量。 好，我们来模拟一下，现在是播放背景音乐的状态，现在播放背景音乐，假如说消防那边给过来一个信号，比如说现在要消防报警的， 他会优先播放消防的音乐，并且我调这个是没有反应的，就这么一个接线。
