窗帘盒大样图怎么画

安装窗帘和施工图做法，内置楼板、玻璃木墙窗、天花完成面九点五厚石膏板十八厚阻燃板、木方 m 八膨胀螺栓、全丝吊杆吊件、主副龙骨金属吊挂件。窗帘尺寸标注、 材料标注还需重点注意窗帘和宽度。单层十到十二公分，双层十二到十五公分，三层十五到二十公分，四层二十公分以上电动窗帘单层最少十八公分，双层一般二十五到三十公分。

装窗帘和施工图做法，绘制玻璃木墙窗天花完成面九点五厚石膏板，十八厚阻燃板，木方加固 m 八膨胀螺栓，全丝吊杆吊件，羊角护角条，十字沉头，自宫螺丝固定窗帘尺寸，材料标注，当吊顶高度不允许，或者设计风格需要或需隐藏中央空调做局部吊顶， 可以考虑明装。单连建议宽度一百五十毫米，双连宽度二百到二百五十毫米。电动窗帘单连一百八十毫米，双连一般二百五十到三百毫米，测挡板的深度不小于二百毫米，才能很好的隐藏窗帘杆及连头。

天花节点窗帘图把控，大面积采用双层石膏板，保证天花面层不易开裂，同时石膏板作为 a 级防火材料，在工装当中是最基本的使用要求。窗帘颗粒挂板采用幺八后的新工板， 核心是木工板，这个结构更为牢靠。同时呢，双面包括底端都要用石膏板。木工板不能直接将乳胶漆腻子坐在细木工板上， 因为木质表皮呢，受热受吸水率的影响，会有弯曲，腻子脱落的风险。底面呢，采用一层幺八后的细木工面层，能用九点五厘的石膏板，因为窗帘他的自重，有重量，木工板增加其牢固性。最后感谢大家的关注，设计师大叔持续分享更多装修知识干货。

吊顶木基层制作示意图重点说明固定木基层结构的吊杆间距不应大于六百毫米。 窗帘盒细木工板对应处应用燕尾怂进行连接。背面局部采用细木工板，并满图白乳胶进行加固，以增强窗帘盒的整体钢性。 每段大街长度不应小于二百毫米，采用自动螺丝固定吸木工板基层外无其他装饰材料，施工时应采用防火处理。阶级吊顶侧封板高度大于二百毫米时，应设置燕尾种。参照此做法。 最后，注意攻击三十六例工艺要点及节点构造要求，建议手抄零磨，加深印象，达到举一反三的目的。

一款窗帘盒的一个做法，这是第一种柜子上面木工做了一个平顶，厚度为十六公分，用双层石膏板错成四公分。走了一圈到窗户这边，预留二十公分宽度的窗帘盒。 这是第一种做法。第二种窗帘盒的做法，柜子上面木工还是做了一个平顶，不同的是顶角，这个是用的成品石膏线。然后走到一圈到窗户这边，还是预留二十公分宽度的一个窗帘盒。与刚才那一种，你更喜欢哪一种做法？

家人们，我们接前两个视频，这个卧室单帘哈， 卧室单单帘单帘窗帘盒 尺寸。这个应该难不倒大家，就是二十公分，看 这个是轨道，轨道这个距离的话一共是二十二十公分。 二十公分，好，那我们再说卧室 双层联合轨道， 双联合轨道 尺寸，嗯嗯，双轨道的话是 这个，看图哈，这里边的话要留出来十公分，十公分， 十公分。轨道 啊，两边的话各留出来，嗯，各留出来八公分啊，这边也留出来八公分啊，一共的话下来的话就是 双窗帘盒比较宽哦，看你有没有需必要做二十六公分。 哎呀，可以看一下哈，具体照的清楚一点，这是卧室单窗联合轨道尺寸和卧室双窗联合轨道尺寸。好，一个是二十公分，一个是二十六公分， 然后再来一个特写，嗯，这个可能，嗯，你们可以需要的话就暂停，然后把这个尺寸讲解给那个师傅听。 这一个第一个是阳台单轨道窗联合尺寸，呃，这个是，这应该写个小二哦，小二， 阳台双轨道窗联合尺寸哈，抄作业吧， 特写。

家人们，今天我们来解决这个问题，看你有没有需要，就是说我两个阳台是连在一起的，嗯，这种情况的话会导致就是左边有一个窗帘，然后右边， 嗯，有一个窗帘，两个窗帘拉在那个梁以下，他是有断开的这种情况，但是我想要一一整个帘子比较大气，然后比较好看，这个，这个怎么解决啊？大家不用担心，今天给给大家一个标准的尺寸 啊，这个是怎么做到的啊？我，我现在这个是已经就是完全可以做一整个帘子，嗯，当时的话设计师也是 他，他感觉他经验少，没有办法哈，但是我跑市场，然后去遇到一些人哈，正好跟我讲通，然后大家画个图，画了，不一定 不一定好看，但尺寸绝对是标准的哦。这个第一个阳台单轨道 窗帘和尺寸 啊？阳台阳台的单轨道窗联合尺寸啊。嗯， 现在我们看这，这是一整个一整个玻璃的位置，这不是一个过梁吗？ 然后有过梁的地方，然后就是这一半部分是一个窗帘，这一半部分是又一个窗帘，从过梁这个地方就这是梁，然后从这里就断开了。这个问题怎么解决？然后看这个图哈，我们画一个立面图。好， 这是我的梁，是吧？这是我的梁，然后这边的话就是这边的话就是我的玻璃，这边都是一整面玻璃，这边会漏出来一点，是吧？然后我可以用 这边全部用木工板打底，把这个梁包过来，是吧？木工板打底，然后这个尺寸是 一点五公分，然后的话，然后我我可以做轨道，然后轨道的话坐在这这里上去， 上去做轨道，这个轨道的话是轨道尺寸是三点五，三点五，然后左边的话留五分，右边的话也留五分啊？然后这个是， 嗯，这个是轨道的尺寸，然后这左右两边留五分的话就是呃，窗帘他呃，就是说自然垂落下来不会被挡住啊？这个尺寸就是这样的，哈啊啊， 这轨道轨道尺寸三点五，三点五宽。哈，好，量下， 量下，是量下厚吧？就是这个量以下这个木工板的位置，量下这个厚度是 一点五公分，就是你这个东西，然后就这个地方特别讲解给那个木工师傅，他能听懂，他就能帮你解决这个问题。

家人们，我们接上一个视频，这个视频的话是解决阳台双轨道窗联合尺寸的问题。好，请看图哈。阳台双轨道 窗联合 尺寸，嗯，双轨道啊，双轨道。嗯，现在这个画一个梁， 这是个凉凉，是吧？然后我们跟刚才接上一个视频是一样的，然后用木工板打底啊，这是木工板，木工板打底，然后石膏板饰面再有一层石膏板饰面是吧？ 啊？这个样子。嗯。然后这边不是我的窗一整排窗户吗？嗯，那我这个厚度是一样的啊，木工板打底，石膏板饰面啊，这个尺寸是 一点五啊，一点五公分。好，那我们聚墙聚这边的这个玻璃是吧？聚这个边的玻璃的话是 距离是三分，然后的话轨道你坐上去一个轨道，坐上去一个轨道这个轨道轨道的话是三点五公分， 然后然后这边的话是 这里断开哈，这是十公分，十公分，十公分，这里十分， 十公分的话就是两个窗联合之间的距离，然后这边再做一个窗帘盒， 这个窗帘盒也是三点五公分啊，然后这边的话再留个，就是离这个梁这个地方是吧？离上上面这个梁的地方再留个三分。 三分这边三分。来讲解讲解一下。就是 这个窗联合的位置是三分，窗联合跟窗联合之间那个距离要保持十公分，保证这个两两个帘子是自然垂直下落的，没有重叠。呃，折合在一起不好看的这种情况，然后左右留留出来三分， 各留出来三分的话就是。呃，也是保证窗联合啊，就是不碰触到这个 玻璃上，然后不碰触到就是这边也留三分，等于说他自然垂直下落的距离，这种啊，中间十分也是两个窗联合，呃，不要堆放在一起。 嗯，这是双轨道窗联合的尺寸，然后大家可以跟木工师傅讲解，他能看懂这个这个尺寸的哈，这是标准尺寸，完全可以抄作业的。 这个这个不带开玩笑的啊，这是我，呃，精心做过功课的一个尺寸。

老师，你像这右边这个窗帘盒在这富家乐里边咋画？你能不能给我教一下？用我们的 t 键定参考线，从从右往左走一个两百， 然后用矩形从左至右去给它进行连接，这个就可以了，这就可以了。嗯，那我能不能看一下你画的效果，我们给右侧先铺一个数值三百，三百看看他长啥样。 这还真有个成语。对，那老师，那我想跟你学这个，如果你也想学习酷家乐，更多技能。这本书集全屋定制效果图，从入门到精通，系统梳理、重点讲解、笔记总结、作业练习、 全屋定制五大柜，非常详细，一步一投、吊顶、灯光渲染、漫游四大难点都有详细讲解。 这本书集像库家乐头文并茂，循序渐进，一头一剪，操作过程中的重难点，老师都用红色的把框给你框选出来，非常的详细，像库家乐操作过程中用到的快捷键，通用式头、 硬装对象、户型定制都有详细讲解。最关键的是，这本书集有扫码就可以观看的，一千三百分钟同步视频讲解，六十个实际案例解析。

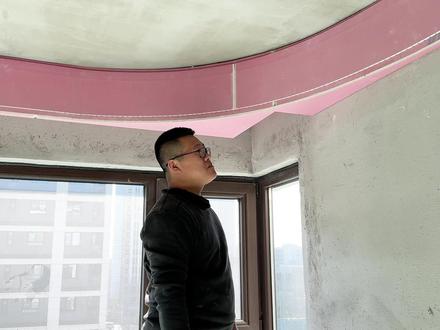

这个窗帘盒的造型你也是第一次做吧？嗯，第一次做，哎，我们这个窗帘盒的造型做的有创意啊，哎，因为我们这一家的这个卧室啊， 窗户的这个结构在这放着呢啊，他是一个带转角的一个窗户，常规情况下这个窗帘盒做的就是一个 l 型的窗帘盒，哎，就拐过来了，你从外边看，他也是，正常情况下也是带一个 一个角，哎，有一个角，那不就不好看吗？不好看哎，相当于这边直接拉过来，然后这边直楞直脚的又拐过来，再直楞直脚的怼到墙上， 哎，那样不好看。但咱们，呃，这家现在的这个造型，我们业主提的意见非常好，业主还有我们设计这边，呃，这个细节这一块，呃做的是非常到位的啊，他是 在紧贴着这个墙边的这一侧带来，从外边来看，哈，是带了一个弧度过去的啊，对，是带了一个弧度，从内侧看，其实还是跟原来那个一模一样，哎，从，对对对，从内侧去看，这个窗帘盒的话，跟咱们常规的是一模一样， 也是二十公分宽，是吧？嗯，是的啊，包括这边也是，也是二十来公分，哎，里边是欧松版打底石膏板照面，这跟常规的都没有区别，区别就在外面这个弧度， 你这么看，现在明显要要比正常坐要要好看，要要圆润一些，是吧，看着更舒服一些，尤其是我们站到这个门口的这个角度，你看我现在这个 站到门口这，哎，一进来，哎，看不见那个直棱直角的凸出来那个羊角了，就是一个。从从上面这个视野我们来看，还非常非常自然的一个这种过渡，这种效果， 哎，当然肯定是要好很多，现在看，嗯，效果还不能完全体现出来了， 哎，也就是窗帘都挂上这个，上面这个腻子乳胶漆都刷完，那个效果会比现在要更好。像我们这家这种窗户的这种结构，在我们装修的这个过程中也是比较常见的一种结构。 如果我们有正在装修的业主，或者是即将要装修的这种业主，遇见这种情况需要做窗联合的话，我们可以作为一个简单的参考。
