每天学习一分钟,让你的人生更加精彩。前面呢有师傅说电动水三轮的这个 道顺开关怎么换啊?今天我们刚好遇到一个更换道顺开关的,我们来看一下如何接线,即便是不懂原理的情况下,怎样接呢,不会出错,还有就是呢控制器的线路走向,我们同样来学习一下。 首先我们来说一下这个接触器跟控制器的线路走向啊,接触器呢一端呢有电瓶的正极, 然后呢,呃,还有就是蓝色的负极啊,灰色的锁线组成啊,呃,打开锁以后呢相当于呢这个灰色线和总的正极连 通,然后呢这个啊接触器呢正常的吸合,然后呢这个电油一端进入,另一端再进入我们的控制器, 再由控制器呢输出啊输出,我们看怎么接一个接呢正极,这个正极进的是我们的电机的正极,然后呢 一个负极一个黄色的线呢,相当于负极线啊,我们可以把它碳作一个负极输出呢进入我们的,我们看这个蓝色线啊,这个蓝色线是输出线啊,蓝色线呢输出进入到我们这个 倒顺开关啊,倒顺开关四个接线装的上端和下端都可以啊,怎么接都行。然后呢 下面呢接的是电机的啊,另外一端负极,他对面呢接的是 两个碳刷啊,我们不会接线的时候一脸懵逼的情况下怎么接?首先我们找到有两个交叉线的两个点啊,我们看到这个点到下面这个点是个交叉线,这边一个交叉线,我们找到这两个点先拆一下,然后呢 这两个线呢是碳刷。需要注意的是呢,这两个线可以随便接啊,这两个线本来是联通的啊,在内部是联通的, 所以说可以随便接,我们看到这边有一个黄色的线,还有这边一个绿色的线,这是倒车喇叭的线,如果接反了以后呢啊,前 前进会想倒车,倒车会想前进的情况下,我们只需要将这两根线互调位置就可以搞定了。首先呢我们将两个碳刷线呢给下掉啊, 好,将两个碳刷线下掉以后,将所有的线下完,然后我们看下一步如何操作。好,现在我们拿一个倒顺开关,我们来看一下如何接线啊,首先一端是五个接线桩啊,我们看一下他的区别。另外一端呢这是四个接线桩,我们看清楚。 首先我们接碳刷线啊,我们任意两个啊,螺丝拆掉啊,拆上面下面都可以,无所谓啊, 一般我习惯性的是先拆下面两个螺丝,直接先接上面也可以。 然后呢我们再将这个线呢给他上上啊, 好,上上不要上紧啊,当我们再将另外一个交叉线呢也给他上上, 这个呢我们跟原线接的不一样,也可以呢,拧起啊,上面线直接拧起好,原线呢是一边一个啊,我们来看一下怎么接线呢,其实都可以好接, 接好了两根线对不对?然后呢我们再将另外两个接线桩呢给他下掉, 好,下掉以后呢,我们来看一下,这里有三根线啊,分别是灰色的和黄色,还有就是绿色跟蓝色线啊,我们看一下怎么接。首先我们找到刚刚拆的两个碳刷线,就是 灰色和黄色,然后呢我们将现有的接着两根线呢交叉 交叉,然后呢我们找到这里的螺丝来进行下一步操作。好, 我们找到螺丝以后呢,我们可以呃将这个两个碳刷线呢随便任意接啊,因为上下两端呢不分啊。待一会我们来说一下为什么可以随便接啊?我们改变一下他的连接方式啊, 其实怎么连接呢都是一样的道理,一样的道理,我们来给大家演示一下啊,我们刚刚记住的是一种解法,现在呢我们换一种解法,换一种解法。 好,我们拧紧螺丝,我们将这个呃也拧紧啊,松一下,再拧紧好。然后呢这是另外一个碳刷,另外一个碳刷呢,我们将它上在上 短接在上端 好两个碳刷线呢接好了我们看一下啊 啊,用两个交叉线呢交叉上下两端接也可以左右两端接,呃接这边的呃上下也可以啊,随便哪里都可以。然后呢我们将 所有的螺丝呢全都拧紧啊,确保全部拧紧不要松动啊,再检查一遍。好,接着呢我们进行嗯 输入输入线的安装啊,首先呢我们将四个接线桩的一端的螺丝全部下掉, 如果说不想接倒车喇叭呢,我们就可以呢只借中间的两个。 然后我们如果能记住这两根线是怎么接的,我们就照原线接也行,如果记不住呢我们将这个两根线呢也可以随便接啊 啊,比如说原来蓝色的在上面,我们呢就给他接上面啊,我们今天我们不这样接,我们用另一种方法,我们换换位置,我们将这个蓝色线给他接到下边啊, 好,接到下面接紧,然后剩下一个绿色线,绿色线呢我们给他接到上边,我们给他调换一下位置, 好调换一下位置,然后呢拧紧,我们将这个倒顺开关呢给他固定起来啊,我们给他固定起来, 我们将这个倒剩开关呢给它拆掉啊,头上这个螺丝呢拧掉,然后呢拔出,然后放到对应的位置以后我们进行 下一步操作。好,我们将这个倒顺开关呢固定好了啊,我们打到前进或倒退,现在我们来看轮子转不转。好,现在是倒档啊, 现在到达接着呢我们调到正转,也就是顺转,我们再看一下。好,这样呢,呃,这个就算接好了啊,我们来说一下注意事项啊, 接的时候需要注意,如果啊正转是反转,然后呢我们可以将两个碳刷线呢互调位置就可以了 啊,这个啊样子条呢,主要是防止我们的这个倒车喇叭线接错啊,防止倒车喇叭线接错,如果倒车 喇叭线呢?呃,前进是倒退,倒退是前进的话,我们将上下两个细线呢调位置也行,或者不想调位置直接将碳刷线两个线调位置也是可以解决的。 好,接完了我们来说一下注意事项啊,再说一遍,首先呢,呃接线桩呢?一边呢四个,一边五个啊 啊,我们的中间的四个接线桩,这边呢上下两个可以随意接啊,可以随意接,然后如果我们碳刷线两边呢 对角两根线搞好以后呢也可以上下接两个碳刷线,也可以左右接两个碳刷线,接在上面两个碳刷也行,接在下面也行,接在左也行,接在 六也行啊,都可以,但是唯独需要注意的是呢,我们的这个倒车喇叭分为十二伏、四十八伏或者六十伏,他的进出线呢,我们一定要注意,如果我们任意接这个碳刷线,有可能倒车呃 或者是前进呢,他就是响喇叭,也就是说打到前进档的时候,他,呃,那个倒车喇叭会响,请注意倒车。这个时候呢,我们可以互换一下碳刷线的位置啊,互换一下对角两个碳刷线的位置 也可以呢,将倒车喇叭的进线和出线呢互调位置呢就可以了。好,今天视频呢就到这里,有喜欢我视频的朋友记得点个赞,收藏关注转发一下,谢谢大家收看。
粉丝6.4万获赞19.8万

这里这辆车换过电机控制器,他现在是前进 变成倒车倒车变成前进,现在是倒车挡,他是前进。我们再看我们打的前进挡,他是倒车的, 看我们如何解决这个问题。 那个一跳听到了吗?试一下。一听 这个鱼是吃不动饭洗不动了啊。 还有东西。行,还有东西的哦。 最后十三秒加五百自动通过。 哈哈哈哈 哈哈哈哈 哈哈哈我儿子把他飞下去哈哈哈哈。 哎包子哥 哈哈哈哈。 到了 前进。请注意倒车!请注意倒车!请注意倒车!请注意倒车。 一切正常。

每天学习一分钟,让你的人生更加精彩。前面呢有师傅说电动水三轮的这个 道顺开关怎么换啊?今天我们刚好遇到一个更换道顺开关的,我们来看一下如何接线,即便是不懂原理的情况下,怎样接呢,不会出错,还有就是呢控制器的线路走向,我们同样来学习一下。 首先我们来说一下这个接触器跟控制器的线路走向啊,接触器呢一端呢有电瓶的正极, 然后呢,呃,还有就是蓝色的负极啊,灰色的锁线组成啊,呃,打开锁以后呢相当于呢这个灰色线和总的正极连 通,然后呢这个啊接触器呢正常的吸合,然后呢这个电油一端进入,另一端再进入我们的控制器, 再由控制器呢输出啊输出,我们看怎么接一个接呢正极,这个正极进的是我们的电机的正极,然后呢 一个负极一个黄色的线呢,相当于负极线啊,我们可以把它碳作一个负极输出呢进入我们的,我们看这个蓝色线啊,这个蓝色线是输出线啊,蓝色线呢输出进入到我们这个 倒顺开关啊,倒顺开关四个接线装的上端和下端都可以啊,怎么接都行。然后呢 下面呢接的是电机的啊,另外一端负极,他对面呢接的是 两个碳刷啊,我们不会接线的时候一脸懵逼的情况下怎么接?首先我们找到有两个交叉线的两个点啊,我们看到这个点到下面这个点是个交叉线,这边一个交叉线,我们找到这两个点先拆一下,然后呢 这两个线呢是碳刷。需要注意的是呢,这两个线可以随便接啊,这两个线本来是联通的啊,在内部是联通的, 所以说可以随便接,我们看到这边有一个黄色的线,还有这边一个绿色的线,这是倒车喇叭的线,如果接反了以后呢啊,前 前进会想倒车,倒车会想前进的情况下,我们只需要将这两根线互调位置就可以搞定了。首先呢我们将两个碳刷线呢给下掉啊, 好,将两个碳刷线下掉以后,将所有的线下完,然后我们看下一步如何操作。好,现在我们拿一个倒顺开关,我们来看一下如何接线啊,首先一端是五个接线桩啊,我们看一下他的区别。另外一端呢这是四个接线桩,我们看清楚。 首先我们接碳刷线啊,我们任意两个啊,螺丝拆掉啊,拆上面下面都可以,无所谓啊, 一般我习惯性的是先拆下面两个螺丝,直接先接上面也可以。 然后呢我们再将这个线呢给他上上啊, 好,上上不要上紧啊,当我们再将另外一个交叉线呢也给他上上, 这个呢我们跟原线接的不一样,也可以呢,拧起啊,上面线直接拧起好,原线呢是一边一个啊,我们来看一下怎么接线呢,其实都可以好接, 接好了两根线对不对?然后呢我们再将另外两个接线桩呢给他下掉, 好,下掉以后呢,我们来看一下,这里有三根线啊,分别是灰色的和黄色,还有就是绿色跟蓝色线啊,我们看一下怎么接。首先我们找到刚刚拆的两个碳刷线,就是 灰色和黄色,然后呢我们将现有的接着两根线呢交叉 交叉,然后呢我们找到这里的螺丝来进行下一步操作。好, 我们找到螺丝以后呢,我们可以呃将这个两个碳刷线呢随便任意接啊,因为上下两端呢不分啊。待一会我们来说一下为什么可以随便接啊?我们改变一下他的连接方式啊, 其实怎么连接呢都是一样的道理,一样的道理,我们来给大家演示一下啊,我们刚刚记住的是一种解法,现在呢我们换一种解法,换一种解法。 好,我们拧紧螺丝,我们将这个呃也拧紧啊,松一下,再拧紧好。然后呢这是另外一个碳刷,另外一个碳刷呢,我们将它上在上 短接在上端 好两个碳刷线呢接好了我们看一下啊 啊,用两个交叉线呢交叉上下两端接也可以左右两端接,呃接这边的呃上下也可以啊,随便哪里都可以。然后呢我们将 所有的螺丝呢全都拧紧啊,确保全部拧紧不要松动啊,再检查一遍。好,接着呢我们进行嗯 输入输入线的安装啊,首先呢我们将四个接线桩的一端的螺丝全部下掉, 如果说不想接倒车喇叭呢,我们就可以呢只借中间的两个。 然后我们如果能记住这两根线是怎么接的,我们就照原线接也行,如果记不住呢我们将这个两根线呢也可以随便接啊 啊,比如说原来蓝色的在上面,我们呢就给他接上面啊,我们今天我们不这样接,我们用另一种方法,我们换换位置,我们将这个蓝色线给他接到下边啊, 好,接到下面接紧,然后剩下一个绿色线,绿色线呢我们给他接到上边,我们给他调换一下位置, 好调换一下位置,然后呢拧紧,我们将这个倒顺开关呢给他固定起来啊,我们给他固定起来, 我们将这个倒剩开关呢给它拆掉啊,头上这个螺丝呢拧掉,然后呢拔出,然后放到对应的位置以后我们进行 下一步操作。好,我们将这个倒顺开关呢固定好了啊,我们打到前进或倒退,现在我们来看轮子转不转。好,现在是倒档啊, 现在到达接着呢我们调到正转,也就是顺转,我们再看一下。好,这样呢,呃,这个就算接好了啊,我们来说一下注意事项啊, 接的时候需要注意,如果啊正转是反转,然后呢我们可以将两个碳刷线呢互调位置就可以了 啊,这个啊样子条呢,主要是防止我们的这个倒车喇叭线接错啊,防止倒车喇叭线接错,如果倒车 喇叭线呢?呃,前进是倒退,倒退是前进的话,我们将上下两个细线呢调位置也行,或者不想调位置直接将碳刷线两个线调位置也是可以解决的。 好,接完了我们来说一下注意事项啊,再说一遍,首先呢,呃接线桩呢?一边呢四个,一边五个啊 啊,我们的中间的四个接线桩,这边呢上下两个可以随意接啊,可以随意接,然后如果我们碳刷线两边呢 对角两根线搞好以后呢也可以上下接两个碳刷线,也可以左右接两个碳刷线,接在上面两个碳刷也行,接在下面也行,接在左也行,接在 六也行啊,都可以,但是唯独需要注意的是呢,我们的这个倒车喇叭分为十二伏、四十八伏或者六十伏,他的进出线呢,我们一定要注意,如果我们任意接这个碳刷线,有可能倒车呃 或者是前进呢,他就是响喇叭,也就是说打到前进档的时候,他,呃,那个倒车喇叭会响,请注意倒车。这个时候呢,我们可以互换一下碳刷线的位置啊,互换一下对角两个碳刷线的位置 也可以呢,将倒车喇叭的进线和出线呢互调位置呢就可以了。好,今天视频呢就到这里,有喜欢我视频的朋友记得点个赞,收藏关注转发一下,谢谢大家收看。

家人们,好,今天给家人们分享一下怎么调节这个手推挡的前进和后退。因为有很多家人们反映,他们换过这个手推挡之后,前进变成了后退,后退变成了前进。 今天就教家人一个方法去把这个前进后后退调整过来。方法一,我们看一下这个手推档, 手推挡两侧中间接线柱,他是这个手推挡的信号线,就比如这个来说,中间的接线柱是红色的,这一侧这个红色的就是信号线, 另一侧这个是绿色的,绿色的就是信号线。如果发现了前进是后退,后退是前进的话,我们可以去把这两根线给他调整一下位置,把红色的线接到这边,把绿色的线接到这边,这是其中的一个 方法。还有另外一个方法,我们可以直接去调节电机上的这两个接线柱,电机上的 a 一和 a 二也是电机的信号线,控制前进和后退,我们把这两个接线柱给他进行互换位置,也可以把那个前进跟后退调整过来。


工程电动三轮车到顺当接线方法,首先底部这四个角十字交叉,然后再看电机的四个接线柱, 第一第二是正极, a 一 a 二是负极,一定不要看线的颜色来区分,而要看政府极限来区分。这个红线走大线过来 进电机的信号线,从控制器红线输出,然后接到顺当中间这个位置, 然后这个绿线是直接走大线过来进到顺当侧边这个中间的位置, 黄线和蓝线接的是两根负极线,直接进来接这个到顺当两侧。以上就是接线方法。

首先我们把电门锁和接触器接好,接触器有四个接线柱,两个大两个小,我们把电门锁的红线接在这个大接线柱上,白线接在这个小接线柱上, 电源的正极接在左边这个大接线柱上, 接触器的右边的小接线柱,我们接到电源的负极, 到这里呢,电门锁和接触器就基本接好了,我们还要留出两根线作为他的正负极的输出。 我们把右边的这个大接线柱接上一根红线作为正极的输出, 然后把负极这里再接上一根黑线,到这里就完全接好了 这里的红线黑线正负极输入这里的红线黑线正负极输出。这个时候扭动钥匙,输出的正负极之间就会有电压,关闭钥匙的时候,这两个是没有电压的。 接下来是四线的控制器,两根输入,两根输出,我们先把输入端接好,红线接电源的红线 腹肌黑线接电源的腹肌黑线 好了,到这里基本接好了输出端的,到时候接电机和倒上开关两根输入,两根输出 电机和倒上开关的接法。电机上有 a 一、 a 二,第一、第二四个接线柱。倒上开关, 我们这次用的是旋钮式的啊,可以看到他有两条铜片是短接的,那么这两个短接的,这两个短接的 是分别接在 a 一和 a 二上面,那么我们先把它接起来,这两条线是分 分别控制前进和后退的, 这样这两边分别接在 a 一和 a 二中间,这个我们接在第二上面, 到这里基本上就接好了。剩下最后一个步骤, 我们把控制器的输出的正负极和电机跟倒上开关接在一起, 我们把电机的第一接在控制器输出的正极上, back 控制器输出的负极接在倒上开关后面中间这个位置, 到这里就全部接线完成了。那我们先来试一下,打开钥匙开关,翻到前面挡,转动手法打到后面挡, 电动手板,电机板砖, ok, 到这里接线完成。

今天给家人们分享一下电动工程三轮车倒顺档的接线方法。首先这个倒顺档的四个角,我们给他进行十字交叉连接,然后看一下电机上的这四个接线柱,第一第二是正极, a 一 a 二是负极, 不要按线的颜色去区分,一定按正负极去区分。这个红色的线通过大线过来 进入电机的信号线,从控制器输出,然后连接到到顺档一侧中间的这个位置。 这根绿色的线从电机过来走大线,直接连到这个倒顺档另一侧中间的这个位置, 这根黄线和折这根黑线是负极线,从这个大线直接过来连接到倒顺档一侧两边的这个位置。以上就是倒顺档的接线方法,家人们你学会了吗?

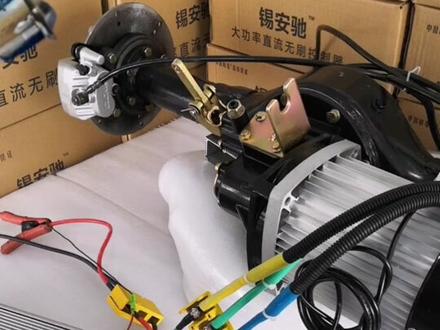

我们讲一下我们的倒顺档线黑白蓝的一个工作原理,首先我们三根线断开是前进档,我们加油门是前进,然后的话我们的,然后的话我们的黑白导通他是空挡,然后我们的黑蓝导通他是倒车反转。

最近有许多人问,这种单向的双电容翼步电动机,如何用一个三向电的倒损开关控制他的正反座, 其实呢,这种接线特别简单,但是由于他的线啊比较多,只要懂得他的原理,那么接线呢也就很容易。 这就是这种单向一部电动机的接线图,他这个连接片横着连接的时候,然后接我们的二百二,他就是正对竖过来,竖着连接的时候,他就是反对, 这就是我们常见的这个倒顺开关。这种倒顺开关一般用于三相电机的正反转的控制,当我们的旋钮向左旋转的时候, 他是正字,向右旋转的时候他是反字。为了把它分析的更清楚一点,我把它做了一下标注。我们把旋钮向左旋转的时候, l 一和 lea 是通的, l 二和 l 二 a 是通的, l 三和 l 三 a 是通的。 我们把旋钮旋向右边的时候, l 一和 l 一 a 通, l 二和 l 三 a 通, l 三和 l 二 a 通, 他只是把下面两相电做了一下交换,实现了电机正反转的目的。我们把它接到单向电机上,控制他的正反转。这个接线还是有技巧的,我们把 le 和 lea 作为控制电机的一组 开关,因为无论是向左旋或者是向右旋, l 一和 l 一是相通的,放在中间的位置,他就是停止制,然后把 l 一和 l 二相连, 然后再接到电机端子的 u e 上,把 lra 接到电机的 v e 上, 然后把倒寸开关的 l 三接到单向电的零线上,然后连接到电机端子的 u 二上,最后把电机端子的 g 二和 倒顺开关的 l 三一相连,这样呢就完成了整个线路的接线工作,下面我们来分析一下这个线路。当倒顺开关的旋钮向左旋时, l 二和 l 二 a 是相通的, l 三和 l 三 a 是相通的。那么我们再看电机上面, u 一和 v 一是相通的, z 二和 u 二是相通的,这样呢就实现了电机的正对。 当倒顺开关的旋钮向右旋时, l 二和 l 三 a 是相通的,也就是说他把 u 一和 z 二连在了一起,零线这边呢,是 l 三和 l 二 a 是相通的, 他把 u 二和 v 一连在了一起,从而实现了点击的反字。当旋钮处在中间位置的时候, 两边都是不相通的,电机处于停止的状态。如果感兴趣的朋友可以自己分析一下,只有懂得了基本的原理,接起线来才会得心应手。 如果觉得有用呢,就收藏一下,别到时候用着的时候找不到了,因为农村呢,有许多木工师傅的电锯、电豹子的电机, 就用倒存开关来接这个电机,特别方便。

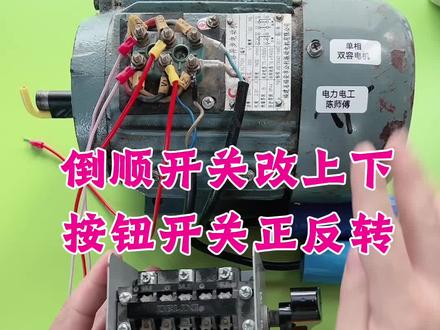

单向双电机正反转,通过倒顺开关控制,它是以长动正转或者是长动反转的控制方式。 想把它改称为点动控制,我们可以采用这种上下安全开关来控制点动正反转。再看下背的极限柱,它背部一共是九个极限冲,从左边说一二三 四五六七八九。在接的时候,我们看一下电动车四条线,它上面都有编号。首先把 u 二找出来,接到开关的五号接线柱,把电机的 v 一 接线柱接到六号 电机的 u 一 编号,接到开关的四号接线柱,电机的 z 二这条线接到开关的一号接线柱,把开关的二号和三号接线柱找个短线给它短在一块。 再去接电源时,零线和火线,一号和三号可以任意代为调换,都可以 通电。操作一下,看下电机的转向,按下上 电机顺时针转向,按下下 电机是逆时针转向,这样我们可以完成一个电机的点度的正反转。机械方法,喜欢电的朋友呢,双击加关注,关注学点路,看一下姿势,谢谢大家!
