桥架爬坡弯怎么画立体图

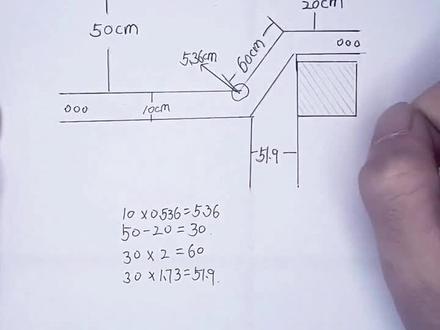

图啊，咱们来看一下啊，这个呢就是咱们的一个桥架，然后是一个爬坡弯啊，给大家你设一个是一个三十度的弯啊，然后咱们看一下，咱们做这种三十度的爬坡弯的时候，咱们首先了解一下什么桥架的边高啊，也就是说桥架的边高呢是十公分的， 然后咱们就用十公分去乘以三十度的一个角度系数，零点五三六等于是什么五点三六，这五点三六啊，指的就是他这个开口的距离，开口的长度是五点三六厘米啊，这就是角度系数的一个运用，然后咱们再看 啊，这是咱们的屋顶，然后从这个屋顶咱们用尺往下量，量到咱们的桥架上是五十公分，然后这是过一个障碍，过完障碍之后咱们看看一下， 从屋顶量下来是二十公分，这样咱们就可以得出什么用五十减去二十等于三十，就是他们之间的一个落差是三十公分， 然后三十公分咱们已经知道了，就用三十公分乘以什么乘以三十度的一个斜边系数，三十乘以二等于六十公分，这个六十公分呢，就是他的一个斜边长度， 好，斜边长度中线到边线六十公分，这就是斜边系数的一个运用。 然后咱们最后再看一下，三十乘以一点七三，这个一点七三是什么？就是直线系数啊，也就是说用它的一个落差的高度，三十乘以一点七三，直线系数等于五十一点九，这个五十一点九是哪啊？啊？就是这个三角形，咱们下面 这条底，这就叫直线啊，五十一点九，咱们求出他是五十一点九之后，咱们就可以粗略的算出来啊？我这个距离可是不是可以做出这个三十度弯？如果说三十粗做不来啊？可以考虑做四十五度， 或者说如果说这个距离可以大呢？还可以考虑做二十五度，是不是啊？这就是他们这些角度系数的运用的方法，以及他们之间的关系。
