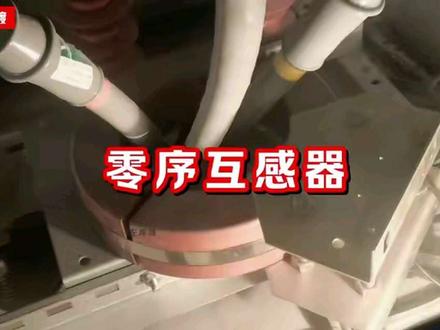

很多朋友会感到疑惑，好好的电缆上为什么要套这么一个圆环呢？懂行的朋友一眼就能认出这是互感器，更准确的说是零序电流互感器。 那么这种互感器套在高压电缆上有什么作用？是不是所有高压电缆都需要安装这类圆环状互感器呢？就像我们现在看到的，这里是一面高压柜的下放电览，从下方的电缆沟穿过来后，首先会穿过这个圆环互感器。 其实零序电流互感器的安装位置一般就在高压柜下放电览穿入的位置， 它安装在这里具体发挥什么作用？这类互感器又该如何选择型号呢？首先要明确，这里安装的零序电流互感器监测对象是零序电流。 我们知道电流有正序电流和负序电流，零序电流则是电路处于异常运行状态时才会出现的。具体来说就是三项电路中任意一相发生接地故障时， 大地电压为零，而高压电线电压极高，在高电压的作用下，电流会向电压低的大地流动，原本运行平衡的三箱电出现一箱电压区近于零的情况，系统中也就随之产生了零序电流。 零序电流互感器是检测电路接地故障的核心原件，它通过监测零序电流的变化来实现零序保护功能。 零序互感器安装后，常被用于变压器、电缆等设备的绝缘监测，避免因绝缘损坏引发设备故障甚至火灾。 从专业角度来讲，零序电流互感器用于接地故障检测，本质上能实时监测电路中各项电流的矢量和 正常运行时，这个矢量和为零。当发生接地故障时，矢量和不再为零。零序电流出现，进而触发保护装置发出信号。它的基本工作原理基于吉尔霍夫电流定律，正常运行时，三相电流对称，零序电流互感器二次测无感应电流。 当发生单相接的故障时，三相电流不再对称，零序电流通过大地形成回路，互感器二次侧感应出电流，驱动保护装置动作。 高压窥觑柜中。零序电流互感器的选型可遵循以下原则，比如一台两千五百千伏安的变压器，首先需要计算其高压侧电流， 用五点七七乘以二十五，可算出高压测额定电流为一百四十四点二五安。考虑一点二倍的电流富裕度和零点二五倍的不平衡系数，计算得出电流为四十三点三安。 通常可选择五十比五或五十比一的零序电流互感器，优先选择五十比一的互感器，因为它的容量更小，仅为二点五伏安。最后是一些细节的安装问题，这也是很多从事具体施工安装师傅们很关注的问题，问题主要集中在电缆头上的接地线上。 接地线是应该穿过互感器还是不应该穿过互感器呢？其实答案很简单，看现场图示就能清楚，接地线不应该穿过互感器，即便不慎穿入，也必须再穿回来，形成反向穿过，抵消磁效应。你们说呢？

上集我们讲解了零序电流互感器的工作原理和接地线的关系，接下来我们讲解电缆接地线穿零序电流互感器的方式，我们带着问题继续学习。 四、电缆接地线穿零蓄电流互感器的两种方式零蓄电流互感器与接地线的关系有一个原则，电缆两端不接地线与电缆金属保护层大地形成的闭合回路，不得与零蓄电流互感器穿过。也就是说， 一、当电缆接地点在连续电流互感器以下时，接地线应该直接接地，下图一所示。二、当接地点在连续电流互感器以上时，接地线应该穿过连续电 电流互感器。下图两所示。电缆头到零序电流互感器这一段的金属保护层还要和这个接地线做好绝缘。这个做法为了防止电缆接地时的零序电流 在零蓄电流互感器前泄露造成误判断，经电缆金属保护层流动砸散电流由接地线流入大地，也不与零蓄电流互感器穿过，砸散电流也不影响正常的判断。零蓄电流互感器二次测 s 二也要接地，如下图所示。 五、接地线与零序电流的关系接地线在电力系统中的作用至关重要，它主要用于将电器设备大地连接， 保证设备的安全运行。当电力设备出现故障时，接地线可以提供一个低阻抗的通路，将电流引导入大地，从而防止设备因过电压或过电流而损坏。在正常情况下， 接地线的电流应该为零，然而，在发生接地故障时，接地线便会成为电流的回路通道。接地故障通常是由于系统中某一相与的接触或者发生某种形式的接地事件，如电缆损坏、设备绝缘破坏等 而产生的。当接地故障发生时，流入接地线的电流就成为了零序电流，这时零序电流互感器便可以检测到通过接地线流动的零序电流，并及时反应故障情况。 接地线的质量和可靠性直接影响连续电流的形成和检测。如果接地线存在缺陷或不良接地，可能会导致接地电流不能有效流向大地， 进而影响连续电流的检测精度，甚至可能使系统无法及时响应接地故障。为了保证连续电流互感器能够准确检测到故障信号，接地线必须具备低阻抗、良好的接地性能，并定期检查和维护。 感谢观看，您的点赞关注就是我创作的动力，时长有限，下集继续！
