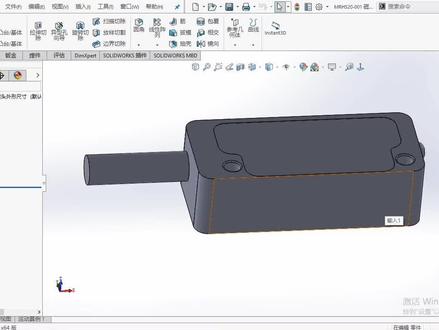

大家好，我是画笔，本期视频呢，教大家如何把一个 step 文件转换为我们一个可以编辑的一个状态零件。首先呢这里有个选项插件，这里这有个飞错卧，应该打勾，然后按住确定， 然后右击，最后飞出。我首先我们先选这个选项三十四 的文件还是复写现有的零件，然后尺寸就他自动定义定义下来，不会说没有完全定义下来， 对吧？这要允许失败的特征生产确定，然后再按住右击， 在飞车我随便调整，只有拉伸，拔模，旋转七 这个元素呢，他有两种方式可以实现，也就也就是旋转和拉伸，我们不想长按旋转，只想让拉伸，不想让错误的识别我们一个零线，那我们就把旋转取下，打勾 拔毛也拔了，取消打高，精也取消打高，这样零件识别起来也比较快，按着确定 有时候会出现一种错误的状态，所以我们可以按住我的零件，在按住这边编辑也是可以的， 两大孔他的拉伸往前定下来，我们在这里就可以自由编辑，对吧？本期视频就到这里，好的，谢谢大家。

大家好，现在我讲解一下打开 stp 文件如何链接零件属性。首先呢，以这个反击建一个零件打，比方说咱需要链接这里边的一个属性， 选择这一个选项，选择这一个默认模板，选择这三个点，选择这一个模板，反击的一个模板选择确定，这样的话打一个第一批文件，我就以这一个为例，把它拖到软件里边去， 在这种状态下不做任何操作，也就是说不能把这个零件打开，注意查看，选择保存，选择保存， 把它关掉，这样的情况下零件可以直接链接默认模板的这个属性。 还可以啊，看一下连接属性， 如果说咱在操作过程中，先打开了零件后保存，这样的话他就会 不再链接零件的一个属性，选择打开的一个 spp， 先打开看了一下，把它关掉，又看了一下门板，把它关掉，这样的话选择找开， 再打开看了一下，这样的话把它关闭，他就不会链接零件的一个模板属性， 这个模板是空的，因为你中途打开了，你学会了吗？学会的老铁给个双击支持一下，下个视频继续为您分享，谢谢。

今天我们来分享一下一个关于 stp 文件的导入报错问题，我们首先打开一下啊，我这里准备了两个文件，一个有错的，一个没错的啊，那我打开的时候呢啊，我们说就用默认的啊，这个打开啊， 如果说打开报错的话，那他就容易报这种，对吧？这应该很常见了，什么文件无效啊，找不到啊，或者被锁定，对吧？如果首先我们判断一下这个文件是否正常 啊，如果不正常的话，他就包容错，如果说他是一个正常的文件的话，那么我们理论上的话是可以正常快速的打开才对，对吧？那这个就是一个正常的模型，对吧？他可以打 打开啊，这时候的话我要验证一下啊，怎么验呢？我们不要他啊，我这时候的话直接在这里那把他的后缀啊改下就行了，直接改成 tst， 两个都改，那前置 tst 啊， tst 第四本嘛，对吧？我们先看一下正确的这一个，那这时候的话我们会看见啊，这就是 tstp 开头，对吧？他的明码。然后呢，这时候啊，这是收入二零二导出来的， 要拉到底啊，中间的内容我们不管他，反正这就正常的，有开头，什么有括号，有括号结束吗？对吧？然后呢拉到底看到没有？这时候也有一个结束语句，每一个 s t p 都有这么一个结束语句的啊，然后呢，我们再看一下这个错误的，那他前面有开头，对吧？也开头啊，我们对比一下看啊 啊，你们发现这些开头的什么？这看到没有？描述是一样的，看到没有？这些东西都是一样的啊，然后呢， 到了底部啊，到了底部往下走啊，往下走，拉到了底，这是正确的啊， 拉到底，这是错误，看到没有发现？我们有时候发现到这里，哎，他就断了，对吧？他连一个完整的括号都没有，更别说他有个结束语句。所以说这个 stp 的话，他肯定是内容不全的，你是打不开的啊， 如果说有些情况的话，他不一定是这种数据不全，他全了就是被加密了这一片乱码的，如果说他有一批一批啊，下半部分或者三部分有一半乱码的话，他也是不正确的。 当发现这种不正确的东西的时候呢？我们这时候干嘛？这时候的话就表明了这一个文件是从导出 stp 的时候就有问题的了，所以说这时候你再说说了，我这边再怎么输入他也没用， 所以说我们这个只要一招啊，把后缀改一改，就立马可以判断这个 stp 到底是导入的问题还是导出的问题。以上就是我们本期的分享。

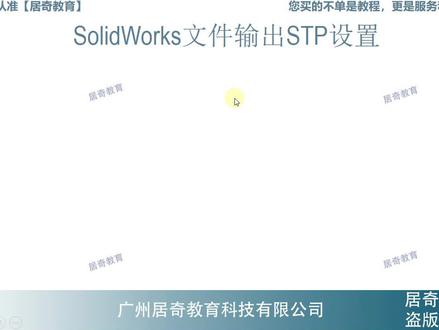

这节课我们说一下这个生理握手文件输出 stp 的一个设置，我们有两种类型，一个是 stp 二幺四， s t p 二零三，这两个格式有什么区别呢？更简单通过两张图片就知道了，比如说我们左边这个是 s t p a p 二幺四， 这个是 ap 二零三。这里我们可以简单的做到一个是颜色的一个区分，二幺四的话他支持我们这个模型的颜色的一个保留，二零三的话他不支持，就是通体的话都是一种默认的单调的颜色。 这官方的解释就是我们这个 s t p a 幺四他支持实体面曲线输出，二零三他只支持实体面积曲线的输出，但是他不包括这个颜色。所以说 如果说您这边输出二零三的格式的时候呢，软件为清除所有颜色的一个属性，就回归我们这个收留过程默认的一个颜色啊。一般情况下，当我们选择二幺四比较多一点，因为我们模型 这一个装配的话呢，配备不同的颜色，虽然我们更清楚的了解各个结构，一个层次关系，如果说这里统一成一种颜色的话呢，后期不管是做这个装备剖剖析等等的话，都是非常的麻烦的。所以我们选择这个模型的输出的时候呢， 我回到这里还要点击另求为，最好是选择我们这里的一个二幺四， s t p 二幺四啊，不是二零三。当然如果说您想就是做一个 模型的一个数据的保证，这样的话呢，你可以输出二零三，人家是看不到这些颜色的啊，但我们做一些，比如说同事之间做一个模型分享，我们只能建议啊输出二幺四，方便其他人更快的了解我们这一个结构的层次的关系。 关于更多手里卧室的一个技巧分析的话呢，后面再详细的去做一个分享，谢谢关注。欢迎关注和转发评论，有什么意见的话呢，可以在评论区直接分享评论，谢谢观看。

大家好，今天呢我们和大家分享的还是个装配里面的一个技巧啊，那这个技巧是什么呢？就是我们在二零一八之后，含二零一八的版本，我们打开软件，打开一个 stp 格式零件的时候啊，这边呢 总是会显示一个这样的，就是这样一个一个箭头一样这个东西当然现在知道大家应该知道是怎么去解决，对吧？那这个时候呢，他没办法是单独的打开这个零件的，对吧？那这个呢是呃一个常见的问题，然后我们低版本的打开这地方呢，我用低版本也打开了一个 第一版本打开之后呢，他这个地方呢是可以什么可以单独的去打开当个零件的，对吧？那这个东西呢，这个呢是怎么去设置的？我们第一把高版本的是可以去设计的，那这个这个这个怎么去去解散？这个大家像之前看过之前的视频，大家都着 你给他解散特征就可以了，对吧？哎，那怎么我们打开进来之后就希望啊让他呢和这个低版本一样的啊，这样自动的这样，呃，第一个不是虚拟零件，第二个也没有那种需要解散特征的，怎么去设置呢？我们只需要在这个 选项设置这里面啊，找到一个什么呢？找到我们的导入，把这个启用 3d in the crack 这个勾啊，给他勾掉，不要勾啊，然后呢点确定，这时候我们重新的把这个关掉，重新的打开一下，我们再看一看， 重新的拖进来，这时候呢他就会啊把那个节奏在这个过程中就给他处理掉了，但呢但是这样呢就是他的处理速度呢就稍微慢一点，没有那个呃启用那个三 d indigregate 那么快。 你看这时候呢，首先他已经没有那个呃紫妆问题了，是吧？然后呢直接都是什么都是这个呃单独存在的，并且呢也不是那个 呃虚拟零件，对吧？那如果需要的呢，大家可以这样不去设置啊，这样呢就相相当于打开慢一点啊那一种呢？如果你把这个勾勾住呢，这样呢？就倒这个把它勾住呢，这样呢打开的时候就非常快一点，他不会给他炸开啊，这样子。好了，今天呢我们就分享到这里，感谢大家。

最近有学员反映客户发的 stp 装配体文件无法打开其中的单个零件，不妨试试这个方法。首先点击选项，选择导入，取消勾选，导入三 d interconnect 这个选项，然后点击确定， 此时我们可以关闭当前窗口，重新打开客户的 stp 文件。此时我们再次选中单的零件，可以看到这个位置已经有打开零件的图标了，点击一下，打开当前的板子，此时就可以对单的零件进行拆图、出图等操作了。 当然也可以将装配体中的零件输出到一个文件夹中，只需要点击保存零部件提示，选择全部保存。最后我们打开文件夹看一下，此时所有装配体和零件就都在这里了。

哈喽，大家好，那我们这一次呢，主要给大家解决一个就是关于啊 solo 二零一八以后的一个问题，就是导入 stp 啊，哪些格式大家会发现 好没办法去打开这个装配体或者编辑，对不对啊？那我们会发现他这边有一个绿色的箭头。 ok， 那这个问题我们怎么解决啊？我们直接来选中我们这个装配体，按右键，然后这里有一个解散特征，你点一下， 然后点四啊，因为他其实相当于他的 stp 啊，相当于把你的装配体把它打包起来了，然后呢你需要把他这个特征把它解散掉，那就 ok， 好，我这边的话是因为这些零件比较多啊，比较复杂啊，稍等一会， 一般的话常见的一些机械零部件呢，没这么卡啊，因为我这个都是一些比较复杂的零部件。好， ok， 大家看到我们左边这里，大家看到没有，箭头已经消失了，那么这时候呢，就是一个正常的一个装配的一个零部件，你可以去单独的去打开他，大家仔细看啊，每个零部件都可以单独去打开。 好啊，因为这个是输入的吗？好，我已经另存为格式了，所以呢我们也就简单的讲解一下，有关于一个收入过导入 stp 没办法打开，我们就这样去操作啊，把它右键把它解散了就可以了。好好，这个关掉哈，因为这个就做一下演示就可以了。

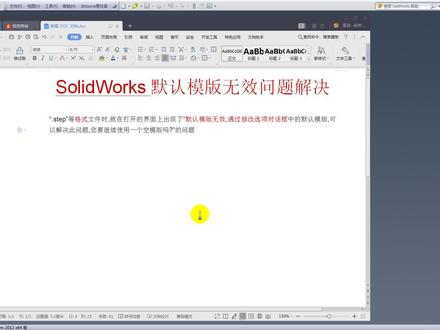

大家好，我是梁工，你们打开 stb 文件的时候是不是经常像这样提示我们去选择模板呢？必须要点好几次再选择，一共三次， 非常的费时间，而且没有效率啊。现在我告诉你一招解决，不用去点。首先进入设置，找到默认模板， 选择第一个模板零件，第二个装备体模板，第三个我们选择 a。 四确定。 把总是提示用户选择模板切换到总是使用这些默认模板确定。这时候我们再拖入 stb 文件， 是不是就不用去选择模板了呢？我们再拖入， 这样会大大提高你的做图效率，你学会了吗？

今天讲一下搜索的基础设置，这个设置呢是为了以后出功能图做准备。 首先将解压文件解压出来，解压出来以后就是这个，将这个文件件复制，复制到你想放的盘里边， 比方说这里我放到地板，然后直接往上粘贴就可以了，就是这个文件打开是这个样的，这些是按照方法，有视频了，就不用看了，然后粘贴到地板以后，然后我们打开软件， 然后点击这个选项，然后找到文件位置，然后叫文件模板， 这个文件模板说的就是工程图的模板所在位置，我们点增加，找到地板， 找到几种模板，找到国标功能度模板，然后点击确定，然后确定， 然后点个试， 那我们新建一个，看一下新建新建功能的模板， 其实这里是可以改个名字的，比方说我们把文件夹改了， 这里改成我的模板，或者加我的工程图模板， 那这里点选项， 然后点门的位置，这个录的已经失效了，我们把删掉，然后增加，然后还是地盘 记录模板，空中的模板， 然后这是我的工作的。 那新疆看一下，这已经变名字了，刚才有个地方讲错了， 但是就是这个名字是这个，刚才那路径应该是不用删除的。嗯，再来一遍 帝王 记录模板，公录模板，并且让我们重新起一个别的名字吧， 叫自定义雾霾，或者叫国标雾霾嘛，它本身就是国标的嘛， 国标模板 我们再来新建看一下，新建看 就变成国标模板了。 这个毛领包完了零件装备底，然后 a 零到 a 四横向纵向都包过了 这个零几幺， 然后这个就是咱的模板，然后这里你肯定会改公司名字，怎么改？右键编辑图纸格式，然后这里打上你的公司名字，如果有图标的话就插上图标，然后确定 啊，这时候呢需要保存，保存的时候需要注意格式改成 dod 工程图模板，以 dot 结尾的这个路径不要保存这里， 这是软件自带的路径，我们找到我们刚才这个路径地盘， 记住模板，打开功能的模板，空标模板，把这里啊，刚才这 a 三呢，点一下他看这里的名字没有变，点一下他点一下他国标 a 三特别，然后点确定，然后直接 点确定，然后直接给他替换掉，这时候下次你在新建的时候，这里就会变成你改的那个名字了。

我刚才找到他的原始文件，我现在打开原始文件，就是没你刚才那个，你那个自己调过了，现在这个是没有调过的， 对吧？现在这样啊，保存一下，然后 stp 打开的，没有配合关系，全部给他固定，预防乱动， 然后现在调一下门缝，你可以先调门框，对吧？门框这里啊，进去两毫米考试一下就看得到了 啊，我们正常的话就是这个流量毫米的缝可以打开啊，也可以在这里边直接编辑啊，然后 移动面，对吧？选中这个面啊，你现在选中的是这个这个箱体的面啊，因为你现在在里边编辑箱体，这个只是做一个参考作用，这是门板透明的，你选不动的 啊，选择这个面，我是 v 方向啊，负二啊，然后退出编辑零部件啊，你看一下这个对吧？两个毫米的门缝有了，对不对？然后这个门对吧，你也可以单独打开条 移动面，对吧？这样框线啊，然后这个是 y 方向和负二 啊，移动面从这边放水啊，外方向正二，对吧？那这个 的话，你如果锁孔不愿动，你就不要选锁孔，如果连锁孔一起动，那你就选上锁孔， 好。负二，然后移动面啊，这边一起选上啊， x 啊，正二，对吧？等于四边以两毫米保存啊，关闭确定，那你这个门缝就调好了，简单的很，好吧？这调好了，然后你看一下刚才那个门框，我已经调过了， 对吧？这里就有，那你接下来的话怎么做呢？就可以开开这个门轴孔啊，开门轴孔的方法很多，你也可以打开一个，开好，也可以一次化的整好啊，比如现在的话，这个深度是多少？三百七十四。 那我在这个面上会这一个图纸，会这个孔啊，五点二的孔， 这个尺子应该是八，不对，不是八，我们看一下，好变个显示样式，这个不是八， 好，重新标注，标注到门板这里，这是门板，这是六，然后到这里是八啊，不是外边，到这里是八。你直接可以往门板上面标，这个是六，然后这个到外边啊，是六， 对吧？然后换个显示方式，刚才量的这个尺寸是多少？三百七十四。那你就拉伸切除三百七十四。 现在的话就是连门带框，这个门小孔一次干出来了啊，然后确定啊，这个时候注意啊，你打开这个玩意，他是没有这个门轴孔的，看到没有？ 这也是课程讲的编辑这个地方，然后将特征传播到零部件。好，那你现在打开这个门 啊，他是有孔的，看到没有？但是他一个外部参考啊，你这个外部参考把他干掉。右键列举外部参考啊，全部断开，确定确定，然后出了个叉叉就没有外部参考 啊，没有外部参考的时候，那你把装配里面那个怎么动？这个孔的位置都不会动了，这也有个外部参考啊，右边列举外部参考，全部断开，确定，确定，把保存， 对吧？那么你现在把这个拉伸切除删除掉都没关系， 看到没有？因为你把外部参考断开了，这孔还是留在这里啊，这样的话就是连这个门窗上面这个孔和门上的孔一次开。好啊，这肯定是贯穿的。
