一觉醒来，电器人的天都塌了，因为佳立创推出了国产云电器 c a d 软件，只需要在浏览器上就可以进行电器图绘制，接下来主播教大家从如何打开以及观看使用效果。首先我们打开浏览器搜索佳立创 e k i d， 然后选择第一个设计软件标准版，目前免费， 欢迎大家登录获取。然后我们点击在线绘制，进入制图界面。电机正反转启动是我们在学习 plc 时的一个非常经典的项目，接下来我们看看在佳立创软件里绘制的效果是怎么样的， 我们可以发现这个软件效果绘制的效果还是很标准化的。接下来我们看看各个部分绘制的效果。 首先我们来看看三相电机，可以发现是按标准化绘制符号，三相电线应该是什么颜色，也是有标注。学习过 plc 的 也都知道，要改变电机正反转， 只需要把三相电线中的两条线交换位置接触即可，这个历程中就是利用这个原理绘制，顺便给大家科普下这个历程上的原件， q 是 断路器， f 是 熔断器， km 是 交流接触器，可以发现所有原件都是按标准设计。接下来我们进入箱柜布局图查看，可以发现对应原件的图片还是很真实的，这张图的作用是原件物理位置图减速，原件放在哪，怎么装，是实际装配维护箱柜的重要依据， 包括这张箱柜打孔图也是。最后我们再来看看控制电路图， 结合整个工程，我们可以发现佳立创 e c a d 电器软件内置规则，基于 i e c 国际通用电器标准开发，对标德国 e、 p、 l、 a、 n 的 在线制图工具， 符合电器设计的行业规范，填补了佳立创在电器自动化设计环节的空白，打破了国外同类软件高额授权费的壁垒。后期更新使用简介。

电器设计圈又出大事，佳立创 ecad 正式上线，还能领标准版永久免费使用权。咱们先客观聊聊，过去不少工程师发愁手动画图费时间， 专业软件授权又贵，现在佳立创 ecad 对 标一档免费，这一点确实戳中了不少需求。 他家语音端打开就用二十八万，加部件库自动连线，而且元气件还带有价格，这些功能看起来都很实用， 还符合 i e c 标准。不过咱们都知道，设计最终是要落地，所以不管用哪款软件，希望后续的生产、装配、对接都能无缝。 行业多一款免费的软件是好事，而我们更懂电器设计从画出来到做出来的全流程。我们还有一个聚集了各行各业深耕电器设计的工程师圈子，有兴趣找我们聊聊。

二十万人追更的小车教程后续来了，大家都在问具体的小车接线图，这期视频我不仅整理清楚了小车接线图，还把我遇到的问题以及对应的解决方案都补上了，全是实打实试出的干货。我最开始是跟着这个博主的视频教程入手的， 但实际操作时发现这个开源代码输入失败了，后来我就补全了缺失这个 p w n 通道配置。我已经把这个优化好的版本发到我的群里面了，省得大家再踩我当时的坑。重点来了，接线第一步，供电 把这个三伏三的稳压模块 v 硬端呢，去接入的是蓄电池的正负极，然后 v out 端直接去接入主控板的三伏三和 g n d， 因为单片机本身的供电要求是三伏三， 如果直接接入五伏的话，就会烧坏单片机。第二部分是电机驱动，这是小车跑起来关键，我已经整理了这个接线图，大家可以收藏。关于这个电机的接线接反呢，就只会反转，不会烧坏，可以放心去试。第三部分是功能模块接法如下， 需要强调的是，我要模块输入的那个电池吗？它是不能够低于四点五伏的，不然小车跑着跑着就停了，这时候你只要换上满电的电池，它就又可以开始跑了。 然后我再分享一个排查小技巧，就是当你接完线之后，发现还没有反应的话，首先你就排查这个杜邦线是否接稳，其次的话，你可以试一下换一个主控板，也有可能是主控板烧坏了。最近刷到佳立创的新动静，不仅现在多层板能直接做到六十四层，而且盲买孔工艺也正式上线了， 看着这些硬件工艺做的越来越精细，突然觉得自己有点在原地踏步的意思了。因此我打算自己画一块小车的集成电路板出来， 在 e d a 划 p、 c b， 再到去领取免费的打版券，假日畅全搞定。相信大家跟着这些步骤接线，然后再根据这份优化好的代码去理解原理，妥妥的少走弯路啊！ 当我们把面包版小车版本搞通了，就可以来试试电路版小车版本，欢迎大家跟我后续设计这个小车的集成电路板，我们下一期见，拜拜！

哇，谁教你画的？原理图是大虾封装绘制马上开始了，因为貌似管默认的封装不是我们需要的，而且库里没有合适的封装，所以我们需要自己做一个封装。 点击菜单栏文件，选择新建，然后封装弹出提醒我们按确定创建自己的原件库， 在弹窗输入原件库名称，按照自己喜好就行，保存路径也是按照自己喜好点击保存，然后我们把刚刚的步骤重来一次文件新建封装，封装名称我写 smd 二二零， 对了，听说最近佳立创随机发放 smt 券，有需要的豆油们去碰碰运气。描述的地方我们按照自己的理解写，我写卧室安装 to 二二零。点击保存 就进入到封装的会制界面，先点击左边工具栏的库设计，把工具栏隐藏起来。提醒一下豆油们，做这个封装一定要看器件数据手册上的封装尺寸，今天我直接教大家做，后面你们自己做一定要去看。在右边菜单栏单机一顶层， 然后在上方菜单栏点击放置，选汉盘，单汉盘在空白处单机放置一个汉盘，然后在右边属性菜单栏找到图层，选顶层下面的形状处选矩形， 下面的宽数据保持不变，一点五二四高我们就输入一点五二四乘以二键盘回车键，它会自动算出数据。再来看下面位置部分，如果不是零的话，我们要把它全部改为零，让焊盘处于中心的位置。 这里要注意一点，焊盘属性里的编号要与 m o s g 极管脚的编号一致，我们看一下原理图一角是 g 级，所以这个焊盘的编号也是一，用同样的方法，再放置一个焊盘，放置焊盘，单焊盘， 注意这里的编号是三，因为这个是 mos 管的 s 级，看原理图三角是 s 级，我们需要调整这个三号焊盘的位置， x 轴的位置输入五点零八，因为这两个角它的间距是五点零八， 然后 y 轴输入零，然后键盘回车。对，跟聪明的你想的一样，我们还差一个焊盘给他放上。这次换个方法，点击工具栏的这个图标，也是焊盘 先随便放一个地方，要把这个焊盘的宽度改成十，高度要改成七，位置部分 x 轴改为二点五四， y， y 轴部分改为十五点二。你真棒。现在来攻陷中间的孔，貌似管大概中间的位置是有一个圆形的孔，我们必须把它挖出来。点击放置挖槽区域，圆形或者快捷工具栏，椭圆形的这个就是挖槽工具。 在这个汉盘上单机，你爱放哪就放哪，拖动鼠标可以改变大小，但我们必须精准输入孔半径一点九，键盘回车加鼠标，右键结束命令。你现在真的非常熟悉这个软件的规则了，现在我们来调整这个孔的位置， 中心 x 是 默认的二点五四，不是的话要改过来中心外把它改成十五点五， 孔就完美呈现了，可是到现在还没结束。为了让加工人员知道这是孔，我们还需要给他的机械层加上特定线条。看页面最下方的栏目，找到机械层，点击它， 然后来到界面的最右边，点击图层，同样的找到机械层，点击它。 现在回到最上方快捷工具栏，找到折线这个符号，选圆形， 注意圆心的位置有两个十字加号，一个是矩形焊盘的中心，另外一个是挖槽圆孔的中心。我们要选中上面挖槽圆孔的中心，它是会自动吸附的，单机后拉出一个圆， 精准输入半径一点九，与挖槽圆孔保持一致，然后回车右键结束命令 好了，这个粉色圈就能告诉 pcb 板厂帮我们去钻这个孔了，否则他是不知道的，这是一个挖坑的暗号。先别太开心，不要忘记要回到顶层啊，而且还没到结束的时候呢。右边菜单图层选顶层实验层 点放置线条折线，我们在画丝印的时候就大概绕着焊盘的边缘画几个直线就行了。 四印的宽度可以在右边的线宽进行修改，我改为零点三，画的时候要一根根来，不然后面长度不好修改。 然后通过右边菜单栏的长度进行修改，把它改成十三点六。左边我已经改过了，现在把它封起来，还要画两条这样的线出来。 在一号焊盘旁边还要画一个三角形，画完一边之后，直接用复制的命令画另一条边空格，调整旋转角度， 用线条把它填满哈，记得点击保存，不然前功尽废。再坚持几十秒，封装就被你拿下了。回到原理图的界面，把三十二个 m o s 管封装换成你辛苦画的封装，鼠标左键把它全部 m o s 管选中， 找到右边菜单的封装，点击就会弹出这样的界面，点击左下角我的原件库，选中刚刚我们辛辛苦苦做好的封装，点击右下角的更新 左上角这里就可以看到 mos 管的封装全换上了，完了之后我们再取消这个界面，回到原理图界面，一定一定记得保存原理图封装就这样被聪明的你拿下了。

今天给各位机械工程师安利一款王炸插件，就是它加立创工具箱，用它画图效率直接翻倍，关键还是免费的！和咱们常用的大国工匠需要一个个安装命令的插件不同，加立创自带九十五个实用功能， 全部按模块分类装好就能直接用在零件模块里的齿轮、弹簧、打孔等常用工具一键到位。装配模块中可自动出 bomb， 快 速打包装配螺丝，方便到飞起。更绝的是工程图，它连自动出图都帮你搞定了。你只需要选择一个你习惯的图纸模板，它自带标准模板， 也支持你自定义。然后简单设置一下，试图要求和标注样式，点击确定，一键生成。插件栏里还整合了公差的快速查询与标注表面粗糙度的符号库， 以及行为公差的便捷插入工具，让你无需在多个标准件中来回切换查找，大大提高机械人的工作效率。安装包已经打包好了！

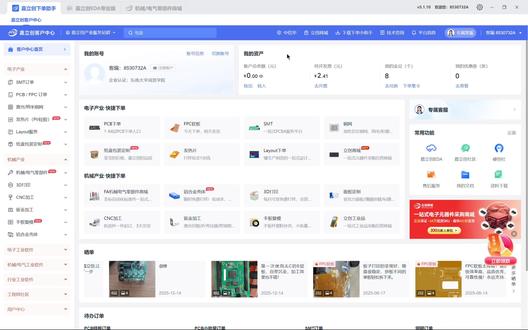

我们首先我们打开加一双下单助手，先教先教一下大家如何去领免费的 pcb 打样券。首先我们选到优惠中心， 优惠券中心 pcb 免费券，在这边我们可以发现我们这边有两张 pcb 加 smt 免费券的领券中心，我们去选择立即领取， 扫一下二维码，我们看到这个券呢是免费 pcb 不 免费的 smt 之后呢，我们回到客户中心，我们教一下大家如何下单 pcb。 首先我们点到下单，上传 pcb 下单，我们找到桌面的一个个本文件， 比如说以我们这个我之前画的 vt 六的板子为例，上传等待几秒钟后可下单。 这个文件解析需要一定时间啊，我们这边会发现它会自动识别这个板子的层数啊，板子尺寸，我们现在只需要选一下板子需要数量我们选择五块，您下单。 呃，那么在板子的类别上呢，我们基本上采用 f 二四啊这一款 pcb 啊，这一款材料 我们这边选择不确认生成稿写出货方式为单版，这边都是随机的。呃，在这边我们可以选择图案的颜色，比如说这是绿色啊，红色，黑色以及这个紫色，还有一些颜色。 好，我们这边看到啊，这边板子上需要加一些呃刻边或者一些图和二维码，比如说我们加上刻边。 我靠，提交了一个封印，这把已经这个啊，两百来是我需要 smt 贴片呢，我们根据个人的需求，对于我们一些对焊接小派来说，我们可以采用加装的 smt 贴片。 那我们在这个时候呢，我们可以暂时先不需要，官网也可以不需要， 那我们在每个月获取两张免费的 pc 币额券时，我们可能有概率能获得到免费免费的 smt 贴片券。那这时候呢，我们就可以 体验一下我们家用户给我们一些优惠服务啊， 这边呢可以开一下票。 发货方式呢，我们可以选择不同胶漆订单不一起发货，这都是都可以的啊，我们看到这边有一个一张可使用优惠券，我们去选择立即使用。 我们可以看到了我们这边下单的 p c b 呢就是免费的，我们检查一下啊，这边提交订单就是可以了。

看，都可以免费打印 pcb 板了，支持沉浸多高层，并且还支持免费金属外壳打印 cnc， 都来试一试吧！

hello， 朋友们大家好啊，在我们安装部署完佳立创 e d a 之后呢，我们接下来呢来介绍一下这款软件的基本功能。 首先呢是在它最上方的这个菜单栏啊，呃，佳立创 e d a 的 菜单栏呢，会比较特别啊，它的菜单栏呢，其实有三种不同的一个形态啊，这个形态呢，呃，取决于我们打开一个工程项目到具体哪个位置啊， 比方说呢，咱们这里呢，以事例工程快速入门为例啊，如果你双击打开这个事例工程快速入门，再点到最上方的这个项目文件夹的时候， 它上方呢显示的出是一种菜单栏啊，这是第一类菜单栏啊，也就是对整个项目呢进行相关的一个操作。那我们最常用的呢，无非就是文件里面的这些保存，另存为导入导出等操作 啊。一般来讲的话呢，咱们如果互相之间传递的话，你就直接把这个工程保存下来，成一个对应的工程文件就可以呢互相传递了。 这是第一种菜单栏啊，第一种菜单栏里面啊，文件呢，刚才已经介绍了，在仕图里面呢，主要是介绍啊，整个页面会显示哪些内容，比方这个顶部工具栏，你点他就少一栏，看到没有你这个仕图呢，再点顶部工具栏， 还能给他显示出来，对吧？有左侧面板，右侧面板啊，都有这些对应的一个东西，对吧？底侧面板啊，好，这就是这个仕图啊，就是你这个页面具体显示哪些内容， 然后工具呢？哎，如果是在最上方的这个目录这一栏呢，工具里面就没有什么太多可以使用的一个功能了啊，如果是在实际开发的时候呢，这个工具里面内容还挺多的， 下一个就是下单啊，下单呢就是你的原理图跟 pcb 全部画好之后啊，点击下单呢，就可以到立创商城里面去把这个开发版呢去实际的给它打出来了啊。 好设置啊，那设置里面呢就是一些常用的这个相关的一些配置啊，你比方说通用里面对吧？呃，一些什么符号管理呀啊？一些 这原理图符号， pcb 封装，通用，还有主题页面显示什么颜色的啊？基本上呢就是这些内容啊，那帮助里面呢就是一些辅助的一些信息了啊，你可以去看社区，看教程等等，这个使用的相对也比较少啊，也比较少在我们的课程里面呢，我就把这些大多数会用到的功能呢就就都教给大家了 啊。好，这是我们第一部分的这个菜单栏啊，在这个第一部分的菜单栏里面呢，可能我们现在呢需要去配置的啊，就是一个 设置跟保存啊，在这个地方建议自动保存跟自动备份，对吧？在设置里面有这个对应的一个保存在保存里面呢，我们最好啊是给他 开启自动保存跟自动备份这样一个功能啊，这样的话呢，大家在实际开发操作的时候啊， 呃，如果你的电脑呢突然出点什么故障，你这个程序未响应了，你也可以呢自动的将你之前的一些操作呢给保存下来，不至于呢，这个数据呢，你干的这个活就丢了啊，这个内容呢就在设置里面啊，有一个对应的保存 在保存里面呢，我们找到自动保存这个按钮，它默认是禁用的啊，我建议大家都给它起用起来，然后这个时间呢可以尽量的调短一点，比方说五分钟保存一次啊，这样的话呢，我们去找先前啊 工作，然后画的这些图都很容易能够找到了啊，自动保存，自动备份，都给他打开就可以了啊，应用然后确认 就可以了。好，这是第一类的这个菜单栏啊，然后如果呢你是在实际开发的时候啊，这个菜单栏呢会发生变化啊，会发生变化，它会发生变化呢，就是有三种嘛，咱们介绍就是首页的一个菜单栏啊，针对的是整个项目， 然后呢你打开对应的一个原理图 p 啊，这个是它里面的原理图，你打开原理图之后，你看上面这个菜单栏就已经发生了变化了， 对吧？这个里面呢我们主要使用的是什么呢？这个编辑呢是开启，然后使用一些功能，比方说复制啊，撤销啊之类的一些功能，这个吸附啊，我们默认都是打开的啊，不然的话你连线的时候啊，你要连的特别准才行，他不会自己贴上去 啊。然后仕图呢啊，就跟之前是一样的，只是这里呢多了一个放大缩小适应，全部类似这种功能。 放置呢就是我们最最常用的一个按钮了啊，在绘制原理图的时候，你要在这个原理图上添加一些什么东西，都在这个放置里面，对吧？比方说放置一个微五伏，对吧？那就点一下就有一个对应的一个五伏了啊，然后我用点一下给他删掉啊， 好设计啊，在设计里面呢有一些非常常用的一些功能，比方说检查 d r c 啊，检查 d r c 呢就是来用系统的来帮你看一下你这个原理图啊，有没有什么对那个错误啊， 他这个推荐入门里面啊。呃，点击一下的话呢，哎，没有什么错误，但是呢有一个警告，这个警告呢是说这些元气件要使用标准的一个元气件啊，这个警告呢非常常见啊，就是版本更新了，他这个视力工程呢比较早， 现在呢他用的这样一个接口的这个元气件啊，在在现在这个时间点的佳丽创商城里面已经不卖这个型号了，所以你在那给他替换成最新的一个型号啊，这就是这个对哪个警告。哎是这样的啊， 好啊，再往下的话呢还有啊更新转换原理图到 pcb 啊，这个呢是将你在当前绘制完原理图之后怎么样让它生成一个基础的 pcb 元气件啊，就这样的对应的一个按钮啊，把你这边的操作呢都给它，哎更新过去啊， 好，再接下来有布局啊，布局的就是一些对齐旋转翻转之类的啊，工具，工具的话呢就是一些封装跟气件的一个管理啊，你可以呢自定义设计一些啊，对那些元气件啊，但更多的话呢我们会选择使用这样一个按钮啊， 这样一个按钮，这原件对吧？点击这个原件里面呢你可以看到它是可以直接连接到我们的佳丽创商城里面，在这个里面呢去输入元气件的具体型号，点击放置就可以拿到这个对那个原件了啊，这样更方便一点啊，更方便一点 好，再往下的时候导出，对吧？将你这个原理图呢导出成 pdf 啊，我们可能以前看的硬件的原理图呢，都是 pdf 的 一个格式啊，它就是这样导出出来的。好，剩下都一样了啊，下单设置跟帮助就跟主页面里面的菜单栏呢是完全一样的了。好，这是第二种 菜单栏啊，第二种菜单栏我们把它呢叫做原理图模式下的菜单栏。那除此之外呢，还有第三种菜单栏叫做 pcb 模式下的菜单栏。它怎么样打开呢？点击 pcb， 你 双击啊，双击之后呢，会进入到这个 pcb 设计页面里面，你看上面这个菜单栏又发生了变化， 主要的变化呢就是这个设计，哎，不一样了，对吧，放置也不一样了啊，你现在放置的呢就不是绘制原理图的那些东西了，而是绘制 pcb 的 不同区域啊，板框啊，填充区，挖槽区域等等等等，对不对？除此之外还有什么呢？ 设计啊，还有这个布线啊，我们都知道这个原理图啊，主要就是把这些不同的一个引角啊，使用同线的一个方式给它连接起来，那就是在布线里面 啊，还有布局对吧，也是旋转等距啊，工具额外的一些工具对吧，命令啊类滴啊，拼板啊之类的。最后呢是导出啊，他这个里面能导出的这个文件呢，就相对多一点啊，最后也是下单设置帮助 啊，就不同的呃，工作页面里面啊，他使用的这个菜单栏是不同的，菜单栏下方的这一个呢叫做工具栏，工具栏呢也是各不相同的啊，也是各不相同的，那么大家后续呢，在使用的时候啊，尤其就需要注意的就是这一点啊， 如果呢你看到看到啊，呃，课这个视频里面演示的菜单栏跟工具栏跟你现在所使用的菜单栏工具栏不一致啊，那么最有可能的一个原因呢，就是你跟我使用的页面编辑不一样 啊，我在编辑原理图，你在编辑 pcb， 那 咱们的菜单栏跟工具栏呢，它就是不一样的，只有呢我们都正确进入到啊，相同的这个呃工具页面里面啊，它才能够正确的去显示啊，这个对哪个菜单栏啊？ 好啊，那这个工具栏里面具体的这些接线呀，布局啊，连接的一些内容呢，咱们等到硬件绘制的时候啊，再具体呢给大家一一介绍啊。那以上呢就是我们关于 家里创 e d a 啊这个基础的一些配置啊，下面这个文档里面呢还是介绍啊，我们要配置这个小齿轮的一个模式，一个是运行模式，对吧？咱们推荐 半离线模式，如果你使用全在线模式的话呢，它是一个完全依赖于网络进行运行的一种模式啊。呃，运行起来呢，这个性能啊，会稍差一点 啊，那你电脑呢，直接运行这个程序效率就会更高一点， 同时呢他也可以使用佳立创的一些云端资源啊，如果你使用权力线模式的话呢，他就没有办法使用这些云端的一个资源了啊，你去查找在线的一些元气垫库的时候，会相对的比较麻烦，所以都是推荐使用这个办理线模式。 最后呢是配置啊，文件保存的一个路径啊，这个呢前面已经介绍过了，推荐呢，大家都可以优先保存在默认的路径当中啊，这样找起来呢也比较方便。然后最后呢就是这个设置自动保存跟自动备份啊，一定要记得呢，去给它修改一下。 好啊，那以上呢就是我们关于佳立创 eda 啊，它一些基础功能使用的一些介绍。

这期视频是加立创制作雪花灯教程。首先打开电脑浏览器，搜索立创开元广场，搜索雪花， 找到想复刻的项目。这里以彩色版本为例，打开设计图，等待加载完成。 左侧选择复刻的版本，双击打开，此时并不能直接编辑，需另重构。个人工程后打开编辑文件，另重构 选择四， 重新打开之后就可以编辑了。 导入替换图片，添加私印等等， 调整一下修改大小，放到顶层或底层，确定好后导出下单文件。选择 p c b 字版文件，胳 膊左上角三 d， 右边更改为彩色撕印，查看是否有误。 如是采用导出时勾选采用制造文件，然后导出。熟悉就可以在下单助手领券下单了。元气键也可以在立创商城一键下单下滑找到报表， 选择在立创商城下单，登录一下，注意哪个版本就买对应的 c 口，不要买错， 输入对应套数，自动匹配， 方便快捷。 灯丝需要自行购买，确认无就可以下单了。在商城首页领取包邮券，免邮费，一月一次。煮包用的加热台和吸高，等待温度升高， 预设幺九二度吸绒化对应元气键位置放上去也可以采用佳丽创 s m t 贴片服务，准确快捷，服务有保证。查看是否虚焊，联系等问题 展示，点一下开启长按，可以调节亮度，再点关闭， 期待你的复刻成功！

朋友们平时画电路图是用 cad、 电器板还是 f 人？不管是哪一种都需要在网上反复查找正版资源，有时候还莫名崩溃。今天给大家介绍一款打开网页就能获取电路图的软件，佳立创一 cad。 没错，就是那个可以免费打版的佳立创，里面的符号设备也非常齐全，很多国产品牌的电器也可以直接搜索到，节点也会自动连线。最主要是现在去还能免费永久使用，就是不知道配电板给不给我们免费打样。
