中实线在cad里是哪个

每天学习一点新知识，我是你们的朋友郑源，今天我们一块来学习一下我们画图中常用的线， 我们一般画图常用的粗实线就是这一种线比较粗，这种粗实线还有点滑线，就是一条短线， 一条很短的点滑线，一条长线，一条短线，这样做的一条点滑线，然后呢就是一条整条细时线，跟促时线是对应的，然后呢就是虚线，一段一段的。 首先我们要认识这些线，认识这些线之后呢，我们可以把它放到不同不同的图层， 放到不同的图层之后呢，咱们以后快速选择的时候也能快速选择，然后图面也比较整洁，看着也比较干净，明明确。 然后咱们看一下这些线都有什么作用。第一个粗实线，也就是这个是可见轮廓线，可见轮廓线就是一个轮廓 能看到的轮廓线。然后细时线呢，也就是这个蓝色的细时线，就是尺寸线， 尺寸界线，还有通用抛面线，引出线、重合断面的轮廓过渡线等等，都可以作为细时线来用。然后虚线呢，不可 的轮廓线，当我们看不到的时候，这个轮廓就是用虚线来表示，点滑线呢就是对称的中心线，对称中心线用点滑线。好，咱们来看一下，我在这里画了一个图， 这是一个圆柱，圆柱中间呢掏了一个孔，这是他的主视图，主视图之后我从中间抛开之后向右看，向右看呢，他是 长度是五十一点八，然后呢他的外径是二十五，内径是十二，就是一个圆柱中间掏了一个孔，就相当于一个后臂的管道，一个管道。然后呢他的可见轮廓线，这里还有，这里还有这一些， 这些白色的粗视线都是我们能用眼看到的，这个是， 嗯，管道这样放，竖着放的时候我们能看到这个断面，然后把它抛开，之后呢向右看，它的外边的轮轮廓也能看见，中间我们假想把它抛开了，就是割开了，从中间也能看见， 然后他的抛面线呢？这个抛面线代表他的壁后啊，相当于这一块，我们是看， 嗯，其实是整个一块，我们就用这一个细时线，细时线，细时线可以作为泡面线来画，然后呢这个标的这是尺寸啊，箭头啊，也是用细时线来画的，然后呢这些 对称中心线咱们是用点划线来操作的，用点划线来操作画的，同样是这样一个图，另一另一种方法一样能够标明白明白，咱们看下边，我是另用另一种方法标的， 这样主视图他没有变，然后呢右视图我没有抛开，没有抛开的时候呢，他的总长度啊，还有内镜外镜都不会变化， 尺寸是不会变的，但是他没有抛开的时候呢，这两条线，这两条黄色的线是作为虚线来出现的，因为我没有把它给 抛开，抛开就是相当于割开吧，所以他这两条是虚线，咱们看不到，但是他确实有这两条轮廓线，就是这种 不可见轮廓线就是虚线，我们用不可见轮廓线用虚线来表示，这就是这几种线呢，在 我们做工程图里面的常用用法。好，谢谢大家。

学 c ad 看老万中心线是实线如何解决？今天我们给大家讲一下，在 cd 当中，我们将一条线改为了中心线的线形，为什么看上去他仍然是实线， 如何对他进行调整？那么首先的话呢，我先将我的这条线进行复制，复制多几个啊，把它往下复制多几份， ok， 那么首先的话呢，我将第一条线给他改为中心线的线形，首先选中这条线，我们给他切换成这种中心线 cnt 二这种线形， 但是的话呢，我们会发现一个问题，就是哦，他现在已经是中心线的线形了，大家可以看到， 但是他看上去仍然像一条实线，那么我们怎样去修改呢？包括这一条，你看我把它选中， 他默认的是实线，那么我们在这里选择 centr， 他已经是这样的线形了。 那么首先我们在命令行输入 lts， 这个命令主要是用于修改我们的线， 他的比例在屏幕上的显示，那么我们输入 lts 回车，这个时候大家可以看到他默认的线形比例因子为一， 那么为什么他会变成实线，看上去是因为他这个比例太小了，那么我们在这里呢，输入五 表示我的线形比例间距放大五倍回车，大家可以看到，那么这个时候他就会慢慢的显示出对应的一个 c n t r 的这种线形， 但是的话呢，目前的话呢，这种线形的间距还是不够，那么我们再输入 lts， 然后呢我输入二十，表示放大二十倍 回车，这样的话大家可以看到这两条线他的间距就缩放到合适的位置了，如果你还想要继续放大，那么你也可以输入 lts， 也可以输入三十回车， 这一个的话呢，他是没有固定的，也要输入多少，直到你输的数字缩放到你合适的大小 就可以了。另外一种情况，那么比如说现在的话呢，呃，那么我只想，我现在只想改变这条线， 那么因为我刚才已经输入过 lts， 所以那么我当我在选择这条线的时候，他会自动继承上面我输过的这个比例大小。但是的话呢，我现在想要单独把这条线单独变， 变得更大一点间距，那么我们可以选中这条线单击特性，这里呢有一个小三角，它的简洁命令是 ctrl 加一， 就是我们也可以通过啊特性单独对我们选中的这条线进行修改，因为 lts 的话呢，它针对的是 整体啊，针对的是整体。单独修改的话呢，我们可以用特性， ok， 然后呢我们在这里点特性打， 打开这个特性窗口，他摸在这里了，一，我们给他一个二啊， ok， 大家可以看，他就可以单独对这一条线进行放大两倍。 但是的话呢，大家还有一个点要注意的一个点，比如说我现在在这里，呃，那么比如说现在呢，我把这些删掉啊，新建一个文件，在这里新建一个文档， ok， 那么如果我现在在这里画了一条线，比如说我这条线他的长度为五十， ok， 那么我给他也是一样，先给他把这个中心线加载进来，在这里选择 cntr 确定确定， 然后的话呢，我给他这种线形，大家可以看，现在的话呢，比较密，对不对？ 还有一种情况下，那么我现在想要把它的间距变，我把它放大一点， ok 啊，放大一点啊，我重新画一条线，放大画一条 五的线。 ok， 大家可以看画条五的线，然后的话呢，我把它改成这种线形，那我现在要调小他的间距怎么办呢？我觉得这个间距太大了，对不对？我要调小， 调小的时候呢，你输入 lts， 因为他默认的是一，那么所以在这里的话呢，我们应该输入一以下的，比如说零点五啊，零点八啊，零点一， 零点五的话呢，就是将间距缩小一半，零点一大家都懂的，就是对应的去缩小了零点一倍， ok， 我们输入零点五回车，大家可以看他就会变得更加的紧密。所以的话呢，如果以后你的间距太小了，那么你就可以输入一以上的，比如说输入二就放大两倍，输入十就放大十倍， 如果太宽了，那么你就输入一以下的，比如说零点五啊，零点一啊，输入一以下的就是缩小。好的，这个非常实用的命令就给大家讲到这里，我是老万。

cad 模型空间的虚线到布局变成实线了怎么办？ cad 设置的虚线到布局中为什么显示为实线？打印出来也是实线？首先进入模型空间， 输入 r 一敲空格键，重新生成一下模型，空间中虚线显示正常了，如果不行，可以设置一下限行比例。接着在进入布局中，同样的输入 r 一敲空格键，虚线依旧不能显示出来。 特性匹配中找到线型，点击展开下拉，并点击下拉中的其他，在线型管理器中点击显示细节缩放时使用图纸空间单位前面的勾，取消勾选，点击确定。再次输入 r 一敲空格键， 布局中的虚线就能正常显示和打印了。关注一品室内设计培训，学更多 cad 画图技巧！

cad 中如何将实线变为虚线？我们将这条实线修改为虚线，首先呢我们选择这条直线，然后点击上侧工具栏中的线型， 下面呢我们有个 dash， 虚线选择，这个时候我们发现看似还是实线，那么我们需要修改一下线形比例，选择一下，然后按 ctrl 加一 出来窗口之后呢，我们将这个线型比例从一调到十五。啊，你可以去试一下调到多少合适，然后我们关闭好，这个时候实线就变成虚线了，你学会了吗？

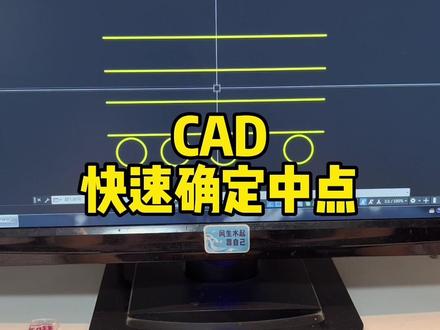

cad 中的 mrp 命令猜你肯定没用过？比方说我想要在线段中间画一个圆，我们可以直接输入快捷键 c 空格，然后输入 mrp 空格，指定一条线段的终点，再指定另外一条线段的终点看，这样直接就找到了两点之间的终点。 对于线段中间的圆，我们就绘制完成啦。这个命令可以配合很多其他的命令来使用，比如说镜像也是可以的哦。同样的方法，再来试一下输入镜像的快捷键 mi 空格， 选中图形，再输入 mrp 空格，点击第一点，点击第二点，给个方向，点击空格，完成。嗯，不错，好用。

哎，老师，老师怎么了？你看我这里画了一个图，现在我想用直线 l 空格在这里呢，我连到这个水平啊，水平连到这个圆上，但是我一点你看他就变歪了，咋回事？ 这是需要你打开咱们的急轴追踪，我来教你两种方法。首先第一个你输入咱们的快捷键 f 十， f 十对，然后呢拿直线再去连，你再试一下，点击咱们的上端点， 再点击圆，就会出现一个焦点，你点击，你看这样的话咱们是不是就能连接上了啊？对对对，老师再来教你一个方法，你输入直线的命令 l 空格，点击下端点， 点击下单，对，延伸到原的内部，再往里面延伸，点击一下，然后呢再输入修剪的快捷键 tr 空格两下，那把多余的部分修剪掉，这样的话也可以帮你直接连接到原上啊，是这样子啊，就是老师我现在 cd 学的还比较差，怎么才能够系统的把它学好呢？那你点开咱们下方的小黄车，老师来给你介绍一下，这套课程是老师本人亲自给大家录制一套 cd 从零基础到真空的课程， 课呢一共是一百五十节课，真正从零开始给你讲起，原价呢是二百九十九元，今天在我视频左下角，小黄车我给大家上架了三张优惠券，前三名抢到优惠券的同学只需要六十九元就可以报名学习起来了。

我们在看图纸的时候，经常会见到一些自定义的线形，这些线形很实用，比如说挤白水，图纸中像这种积水管道 用起来就很方便，我们只需输入直线命令啊，选到这个现行，输入直线命令就可以直接绘制。 再比如平面布置图中，像这些都是以自定义的线形图里，像在图里中我们可以看到都可以直接拉长供电线路，供水线路，还有这些 是维达， 使用起来特别方便。那么这些自定义的线形是怎么创建的呢？其实创建起来很简单，下面我来演示一下。就拿这个排水线龙为例， 我们来创建一个自定义的排水线路，首先会是一条线段， 然后输入打扫文字， 说一个排水吧， 然后把这个线段竞线过来，打开在这吧。 啊，这么有点大，我们缩小一些， 收成零点七吧，再挪一下位置， 好，差不多了， 好，然后输入命令， mk 回车文件我们就保存在桌面上， 说一个文件名，这现行的名字就叫做 p 线形，描述排水线路回车，然后输入线形的起点， 入入现行的终点，选择对象，选择线段和字母，回车。好，这个现行就是创建好了，下面我们加载进来， 选到刚才那个文件，在桌面上就是这个我们刚才创建的现行名称，写的是 p， 描述是排水线路，确定 好，已经加载进来了，在这里我们可以看到我们刚才创建的这个现行在这里，然后我们可以直接进行绘制，输入直线命令， 好，这就会使完成了。好了，今天的分享就到这里，谢谢。

在 cd 中绘制的虚线不显示怎么解决？这里有根线是虚线的，但是呢，显示的是实线，怎么解决呢？输入命令 lts， 将比例改小零点二空格，这样就显示好了，或者再大一点零点五，这样就可以了。

很多 cd 图纸呢，会出现这样一个问题，嗯，就是他这个线段我们可以看到哈，其实我们呢是一个虚线，或者说他是有的是，嗯，带字母的这种线型， 我们可以看得到啊，他这个线呢？他的线型，其实呢他是虚线，要是有带字母的一种虚线的线型，可是实际我们若眼看到的呢，他是实线， 对吧？但是往往我们可能很有的人会用快速看图打开呢，是可以看得到他的真实的现行，但是在 cad 里面呢，就是看上去就是实现，那这是什么一个问题呢？ 其实呢他就是我们这个线，那他这个线形比例的问题，嗯，那 那这个线型比例的大小呢？他会影响我们图纸，嗯的这个线看起来 这个效果，我们在旁边画一个圆形，嗯，可以看得到啊，我是用虚线画的，那么我们如果把图纸缩小呢，其实我们看起来也像个实线，那么把图纸放大之后可以看得到他的这个 虚线，那么接下来我们改一下这个比例因子，比方我改成一百，是吧？那么我们就可以就可以很清晰的看到他的这个变化，那我们再改改小一点， 再开小一点之后呢，这个 cd 的这个线形他又有又发生了变化，那么这个虚线的比例的比例呢，就就变得更小啊，那我们呢就根据这个调整这个线形比例，来找到一 我们肉眼看起来，嗯，可以接受的这样一个比例 啊，这样就可以了，是吧？那我们在图纸上也是一样的，在这里呢跟大家演示一下，我们先呢把其他的图层隐藏起来，我们只显示，嗯，这个图层的这个线， 这个线段，我们先点击图层管理区域，然后只显示所选图源的图层，把其他的图层先隐藏起来。 好，接下来呢，我们在全选我们需要改的这一些线段修改的线段，然后我们可以看得到啊，他的 这个现行呢是没有问题的。那么这个比例因子呢？我们可以试着随便去改一下，把它改大或者改小，改到我们肉眼比较能够正常接受的。嗯，一个大小就可以了， 你看我改成一，那么这一个图呢，看起来就可以很清晰的看得到他的这个虚线，还有他的字母， 这就是我们前面讲到的，为什么明明是虚线，他看起来确实实现，为什么明明带了字母却看不到他的字母，就是这个原因。

嗨，大家好，今天讲一个之前有一个同事问我的一个问题，他说呢，复制了这个 led， 然后 ctrl 加 c， ctrl 加 ctrl 加 c 复制， ctrl 加 c 复制，然后这边的话 ctrl 加 v、 ctrl 加 v 粘贴， 然后 c a， d 的比例，你看我们点这个 c a， d 这边的话， led 他是有这个限行的，但是到这边他就没办法，要怎么解决呢？首先我们看一下这边的一个比例，这个 t s 后格，它这边是一比，它这比例因子是一哈，那我们这边看一下，我们这个的比例因子是约 d t s， 他这边的比例音质是一千的哈，一千，那怎么办呢？把这个一千改为一，我们现在输入一空格，看会不会变化，你看这个变化了哈，然后我们我们重新再复制粘贴一下，或者说我们直接粘贴吧，看看还会不会出现那样的问题，然后一粘贴好 就不会出现那样的问题了。啊，这样的话我们从别的别的地方复制过来的 cad 就可以有这个线性了，就不用麻烦 ctrl 加一这边调这个 调这个比例的，就不用一直调这个比例了，你学会了吗？

cad 零基础学习，每天精讲一个工具加练习。第四十六节基线标注，基线标注快捷键是 dba， 我 们呢要从第四十一节标注设置开始系统学习， 我们现在点击标注设置快捷键 d 啊，接着我们之前设置的五啊标注样式，对它来进行修改。首先要修改线 啊，把这里面的基线间距改成文字大小的双倍，文字大小呢，我们这里是五这样的，我们的线基线间距给它设置成双倍，改成十确定，然后置为当前关闭。 我们来看这个图形，首先点击 d l i 空格键，左点一下，右点一下，标注出第一个啊标注。然后点击我们基线标注快捷键 d b a 空格键，这样的话我们就可以连续标注出啊我们的基线标注了。本节课呢，我们就讲到这里。
