hello， 伙伴，大家好，我是阿奇，那咱今天呢继续讲解台面的课程。之前呢咱们讲解了呃一些台面的高低台这种绘画，以及呢咱们的带倒台的绘画形式， 今天咱们来讲解一个这种稍微带一点异形的啊这种东西来该如何绘画。首先呢，我们出完除过图纸之后，像这种 地柜有深有浅，我们台面呢可以通过这种圆弧的一个过渡啊，要变得好看一些，因为呢整个厨房的空间哎比较小，有的时候呢客户家开门是这么开， 我们需要把门呢去让开，这地方呢就需要出现这么一一深一浅的地柜，那同样道理，在你绘画台面之后啊，这地方呢可以是倒圆啊，倒一个二二十五的圆就可以，我们把这个复制出来啊，我画出来吧啊，有可能 伙伴说阿奇这个怎么画的啊，那咱演示一下啊，我把这个先删除，把这边删除啊，那么我们的台面呢是往前偏三十啊，从你的门板线往前偏三十 啊，这么偏完了，这侧边呢也要偏三十，突出你的柜体三十公分， f 倒角把它连到一块， f 倒角把这个连一块，为了能够方便区分呢，可以给他改个颜色， 这里改成这个橘黄色，把这个也是修剪在这里面，他是形成直的，直的呢，我们来回走道可能会碰到身体啊，这个不太好，那你也可以将其倒成圆弧一般的倒二十五圆或三十圆就行啊，倒圆方是 f 空格啊 空格，然后比如说你倒三十的圆，点击他点，他再从这里面再有个内圆， ok， 那这就是倒三十的圆，刚才大家看到那是 倒二十五的圆，哎，都可以啊，如果说你觉得三十圆太大，那你就再返回成直的，你再 f 啊二十五，再倒一个二十五的圆，这都可以，然后呢，那这边的就直角了啊， m a 格式刷，我们把它刷成一样颜色好了，然后呢，那么你就把它复制出来就行，把里或者说你把里面的这个柜体删除啊，我们只要台面图， 把这外面呢我们可以删除掉删除掉。然后呢，但是因为呢，我这边炉台跨柜啊，他这户型比较小，这边有燃气管，到时候呢是一个单孔罩 啊，就是一个眼的灶台啊，要在这种去开孔，大家呢，到时候根据你的吊柜的位置和你烟机的位置进行开孔就行，咱们这一期呢，主要以讲这个台面为主啊啊，把这些多余的线条都给他删除掉，再往里面偏移 这个二十或者三十往里面再偏移，这些也去往里面偏一下，当然你也可以重新再导员，他偏不了呢，你就一会再重新再导员就行啊，后面呢往里面也是偏移二十或三十 啊，这样的偏移墙躲这地方呢，可以偏移出来，也可以现场切，但是推荐大家呢，是你现场量的准一些，直接呢能够把它偏出来啊，好了，然后呢，那后墙还说还要不要呢，你也可以考虑就啊，不要也行啊，咱把这一边去给他偏完之后 把后枪哎，你可以把它删除掉，删除掉呢，完了把咱多余的给他连上啊，把咱外面哎，我们修一下，多余的都删掉，把这里面 给它修一下啊，好了，然后呢呢，这边没有连上，我们 f 倒角哎，把它连上，你在 f r 二十五啊，刚才我把它归零了啊，我再重新 先把它归到二十五，哎，好了，在没有连上地方呢，我们把它连上，这有圆弧呢，就 f r 零哎，输入零呢，它就圆角变成这个直角了啊， ok， 然后后面呢你也是把它 f 倒角一下，中间的圆呢？那这个这种小管道，燃气管道和下水管道呢，就现场切了啊，这边再补一个这个三十或偏二十，补一个这个咱们的后挡水啊，前面呢我们要都把它改成虚线啊，前面要都改成虚线，以保证呢他呢能够是 啊，那么虚线这里没有哎，咱们点其他点加载，我们再找一个三 w 一百的虚线，点确定，然后呢点确定， ok， 然后重新圈一下咱们的线啊，点这里，然后呢我们把它选择虚线哎，表示见光区域。那说阿奇呢，这种怎么拼呢？ 可以采取这种对角斜拼，之前咱们讲的都是纵向拼接和这个横向拼接，也就是说之前讲的台面啊，都是这样这么拼啊，这么一块也有的呢，是这么拼， 但是呢，如果说当你的墙多比较大的时候哎，你也可以采取这对角斜拼，但对角斜拼呢，要求墙角呢必须这边的墙角跟这右边的墙角必须得是九十度， 要不是九十度的话，你到时候拼他这种两个口的，也就说你的台面工厂会给你切好，这样切好台面，这边台面也是，如果说现场拼完了拼成这样，现场墙角这地方不是九十度啊，比如说是这个九十三度， 你到时候这中间里这口就不好弄了啊，所以要确定墙角是九十度啊，好了，然后呢呢，咱们对角斜拼，哎，大概就这个意思啊，关闭正交，我们在这画个小 n 字符号，哎，来表示斜拼 dli， 我们来做一下标注， 这地方台面呢，就到这二零三五 dco 到这里一个三百七口，从这边再到这对角斜拼，有什么好处呢？有时候小厨房啊，大台面不好进啊，你就比如像咱这个厨房这边一个燃气管道，这边有一个下水管道， 你要是直接是一大块，你说那我直接，我就下这么一大块，他放不进去。有时候呢，因为台面你得从外面抱进来呀，抱进来之后呢，你往前推，他会卡到燃气管道上， 那你要是往这里面弄呢，有时候一个师傅推不进去啊，所以说呢，大家呢也要学习一些安装知识啊，避免了你下这么一大块，到时候安装师傅这台面 他得推不进去，他得就得打斜啊，就得把台面有一边周起来才能推进去，但是呢，你有时候周起来之后呢，高过了墙面上的插座， 就是墙面上的，你可能会给留个电源插座啊，留在这你台面落又落不下来，卡在插座上了，或者说他墙面上有一些什么凸起的物体啊，或者说他这就有个窗台板啊，这都很带来麻烦啊。所以说拼接的时候呢，也要考虑很多事情，而不是说你说 我随便我就画一个啊，要考虑很多事情，但是呢，你对角斜切呢，他相对来说就好一点啊，对角斜切像这里面就更方便了啊，这小块台面推一句就行了， 在这边我们要去量一下的这块的距离五百一，然后呢还有呢就是我们这块从你这个位置量到这个位置，或者说量到头啊，量到这也行，八百三啊， dco 再到这五十啊，那你说这五十量是什么意思呢？就表示从我左半边到这半边这块位置是一个五十区，他到时候会八百四十五，会加上你最外边，当然你说 那我直接量到这个最外边这个不行吧，也不是说不行，但是呢有的时候怕工厂呢给你弄错了啊，那你要是直接量八百七，你说我到这条竖线我要八百七也不是不行啊，在这种岛源叫 dra 啊，我们去标下弧线啊，这就二十五 d r a， 我们再标下这条弧线啊，两个反向来，要不然都放一个方向就看不清了啊， 这样的工厂就知道啊，左半边是到八百五十五的位置，右边呢是到八百七的位置，他会给你磨两个二十五的圆啊，一个内圆，内圆有时候不太好磨，需要粘的时候呢，需要去用机器磨外圆呢，有时候呢就是角磨机啊，当然也有的是直接机器全磨出来啊， 那么其他地方就没啥了啊，后面呢还是咱们的双实线啊，在前面呢见光的地方哎，加两个小三箭，三角箭头啊，加两个 小三角箭头啊， co。 复制把这个呢也是。那说阿星这个怎么不填充了呢？其实这个填充这个东西啊，你可填充可不填充啊，不是说非得填充，就你把这这个三角表示出来就行啊，表他见光啊，避免你那个虚线呢，有时候看不清啊， 表示一下就行啊，放到这里，哎，我们再表示一下， ok， 这样就可以了，这里面咱们是个单孔罩，单孔罩呢，一般的有的开孔呢，是这样啊，开孔呢，三百六乘以四零零，就是直接证明单孔罩三六零四零零 这么一个单口罩，根据你吊柜的位置和你给客户确定的位置。哎，你再把这个灶台放到这里，一般呢是前面是一摆啊， m 移动向上一摆啊，就这样的去开孔，根据灶台开孔的位置，你该标这个灶台中啊，比如说 d r i 啊，标这个灶台的中心 啊，你再去标一个灶台中幺幺五零啊，标一个灶台中就可以了啊，因为呢，之前呢，咱们讲过水盆中和灶台中了啊，所以说咱就 我再去重新的去描述这些东西啊，直接放到这里，也就说在这里的难点呢，就是这两个二十五，但是大家会发现，你说阿奇我换了个图框，或者说换别的，他这二十五不清晰了，哎，你可以点击一下， 把这二十五给他挪到外边啊，那这样的相对来说呢，哎，他就能好一点点啊，给他挪出去，或者说你说这个 不清洗，这个叉不好看啊，你也可以用通过标注给他重新换一个，或者说实在不行呢，那你就 l e 啊，直线命令哎，你重新给他画一个啊，这也是可以，你重新给他再标个箭头 啊，你再再给他再来一个啊，那这也是可以的啊，用 l e 这种箭头，你再重新给他标一个，他原先这个标注呢， 这个画叉呢，不太清晰啊，你就重新给他二十五，离远点啊，再重新标一个，或者跟你的一些其他的标注起冲突啊，你就再重新标一个就行啊，那么这边五百一呢，是直接这边台面的深度，那我们要在这中间再补一个台面的深度， 因为呢他两个台面的深度不一样哎，记得要补，你不能光一个五百一啊，再有呢就是下面这一块好了，那么这么一个的呃， l 型稍微带一点点小圆弧的这么一个绘画方式就讲到这里啊， 大家在未来的在设计当中呢，如果遇到有一些门呢遮挡啊，或者说等等一些情况哎，都可以采取这种斜边呢，或者说这样的圆弧啊，都可以省的避免说他直的不好看啊。好了，那这一节课程就到这里，感谢伙伴们收看。

哈喽，大家好，我是高高。今天这期视频我们来聊一下在 diy 旅行台家具中我们需要用到哪一些软件以及哪一些工具。呃，首先从画图方面来说的话，我们用的 最多的一个软件的话就是 macd 这个软件，这个软件是专门用来画那个旅行台的一个设计图的一个软件，然后这个软件的话也是可以免费使用的。呃，等一下我会把网址贴在这里 啊。当然如果你觉得下载软件很麻烦，或者是呃你制作的东西比较简单，那我们也可以选择拿拿纸跟笔啊去画这个图，就像我最开始做的那个 顶天立地的衣架，我就是直接拿笔画的，还包括我的那个餐边柜，也是我直接拿笔跟纸，然后画了之后算出相应的材料之后直接找商家定制的。所以，嗯，很多人在问就是， 呃，我不用背 cad 转换软件可不可以？当然可以，我们也可以直接拿笔跟纸画，都是可以的。如果你要设计的东西比较复杂的话，那还是建议可以去用软件去做，因为软件你画完图之后，它可以直接给给你生成一张那个呃材料清单的表，这样比较方便一点。 好，我们再来说，呃， diy 旅行才我们需要用到哪一些的工具啊？首先最重要的就是这个，你把你自己用的顺手的手电钻，我主要拿手电钻的话是用来起拧螺丝的，非常方便。然后你去搭配这种 各各种各样的一个披头有内六角的呀，或者十字的呀，一字的呀，都可以哈。 这个手电钻的话，你即便是不用在 diy 旅行台中你家里买了其他的一些小东西，需要安装的话也是非常好用的。然后其次的话就是 一整套这种内六角的扳手，虽然手电钻他更换披头也可以换成那种内六角的披头，但是你难免会碰到一些比较狭小的位置，你手电钻不好去用力，那就需要用到这种 扳手，拿手去呃领的这种啊，包括像手动的这种十字螺丝刀，我觉得也可以准备一个，然后我这个是买东西送的哈，然后就是 水平尺，这个的话就是你比如说做衣柜或者是做餐边柜这种，你需要一个横平竖直吗？那你就需要用水平尺去让他保持一个水平，可以看他中间是有这个小气泡的，气泡居中的话他就是水平的 啊，包括也有这种小型的，比较小一点的位置就可以用这种小型的，大一点的位置的话就用这种大的啊，这种的话也可以竖着去量你的那个呃，墙值不值，或者是你的型材装的值不值啊，这都可以用 啊。然后下一个也很重要，就是一把卷尺，这个大家应该都知道是用来做什么的哈，就主要用来量东西嘛，量大小嘛 啊，然后的话就是砂纸，然后可以配一个这种工具去把砂纸卡到里面，然后去磨那个木板，比较省力。砂纸的话就这个东西的话，就看 你在 diy 旅行材家具中需不需要用到木板，然后然后你买的木板有没有上漆，如果是有上木蜡油有上漆的话，那就呃这 砂纸就可以不需要，但如果你买那种木板，像我买那种海洋板，他是没有上漆的，也没有上木蜡油的，那么我就需要准备砂纸去来打磨木板，然后自己上漆。 然后砂纸的话我基本上只是，呃，我只会买两两个木树啊，一个是三百二十木，然后一个是一千木的，我会先用三百二十木的去打磨一遍，然后上第一遍漆，然后再用一千木的去打磨一遍，然后再上一遍漆。这样的话，他 你用一千木打磨一遍之后的话，那个木板其实就已经非常光滑了。然后大家可以看一下这个的话，就是 我用三百二十木打磨了一遍，然后再用一千木打磨了一遍，一共上了三遍漆的一个效果，其实真的还蛮光滑的，非常够用了。好，然后这期视频就到这里了，大家有什么其他的疑问的话，也可以在评论区问我，或者是私信问我都可以，那我们下期再见，拜拜。

这个券模型绘制完成之后，我们可以直接通过模型转换成彩色的施工图纸，先模型再图纸，这个过程更加科学，模型中的每个细节都可以通过三维可视化的方式呈现，并且无缝衔接 cd 施工图，大大降低出图成本。

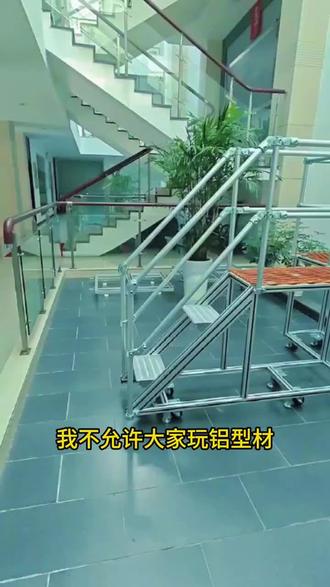

我不允许大家玩旅行才还不知道软件的操作，今天来手把手教大家旅行才设计的第一个软件。首先打开 macad， 弹出的主页面是新建项目，在国内一般用公制单位毫米，所以我们选第二个公制绘图。 进入软件可以看到软件比较简约简洁，主要是两个板块，一个是上面的工具栏，第二个板块是右边的数据。软件的仕途，大家要先弄清楚 鼠标的滚轮控制画面的缩放，放大缩小全靠它。鼠标的右键是控制方向，左右上下鼠标的左键是控制型材的点击，然后开始我们的主题，找到上方工具栏内的旅行材，右下方有个小的三角形，点击打开就可以看到 许多的铝型材型号，简单地用四菱型材做一个鱼缸架。大家找到四十型材，点击第一个就是四十乘四十的铝型材，型材往左边拉，同时键盘上输入你想要的长度，那就是你想要的型材长度。随后就是自由发挥了， 很简单，就像拼积木一样。注意要计算好数据，不然很容易出错。关注我，下期教你们更高难度的操作。
