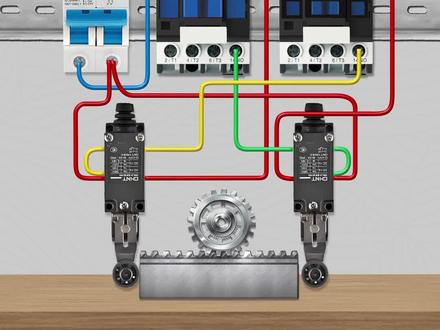

直流电机限位开关正反转接线方法

现在这个电机是顺时针方向旋转，朋友们大家好，今天呢我来给大家分享一个直流电机正反转的接线， 现在呢你看我把这个线路图已经画好了，这边呢是三伏的电池电源，这中间呢是一个三位开关，这边是一个电机， 现在这个我们分析一下这个电路。这个三位开关是六角中间位的时候，他是互相不接通的，这边接通的时候这两组是同时动作的， 这一组和这一组接通正电源从这过来，然后到这从这过来， 过来以后到这回到腹肌，这呢就是电机呢是这个方向转动，然后我们把这个放在中间的时候呢，它是不通的， 当这个掰到这个位置的时候，就是这两组这一组和这一组是通的，通过以后呢他的这个走向是这样的，正电源过来通过这，然后到这 这样过来，过来以后，这样就形成一个回路，就是等于是把电机就是反向接电。刚才呢是这边接正，这边接负，现在我们这个推到这边以后 后呢就是反过来了，底下接上，上面接负，所以他这个电极就反转。现在我们来做一个实际的给大家演示一下，这是一个 三伏的直流电机，是一个减速电机，这呢就是一个六角三位开关，三个位置 啊，这样打过来是一个位，中间是一个位，这打过来又是一个位，这个是一个纽扣电池放在这里边的。现在呢我们把这个几根线按照图纸我们连接一下，就是这个六角开关， 中间呢两个是接电机的，我们首先把电机的两根线给他焊上去，焊到中间， 这个焊好了，然后我们再焊这一根， 现在电机给他焊上去了，然后我们把这个连接电源的线给他焊一下，这边这根线焊到这， 这根线焊好了来还有一根线，我们把这根线再焊一下， 这边是焊这个， 现在我们按照这个图纸把线都焊好了，再把这个电通上去，这个夹上， 这就是剪好以后，我们这个放在中间是不通电的位置， 我们把这个电池的开关打开，我们打开一，现在这个电机是顺时针方向旋转，放在中间就是停，我们再放在二的位置， 现在电机是反转的。好了今天的视频就到这，谢谢大家收看，拜拜。

大家好，最近有很多的朋友和客户买了这个正反转的开关，说不会接线，不知道怎么样接才能饿死 马达正反转，那么今天的话我就给教大家接一下线，其实就一个简单的机械开关就可以实现这个目的， 我针对这个问题还特意的去查了好多视频，很多说什么需要什么正控制板呐，或者一些组合开关的，很麻烦的，其实都不需要直流开关的话，他就只需要一个简单的三档 机械开关， 像这样的，但是前提是他必须要有六个角的才可以啊，必须要六个角的，这个是我们接好线的，接好线的 我今天教大家怎么样接线，看到吗？这个是电源进来的电源正负正负极，电源的正负极 从这两个角进来，从中间的这两个角出去啊，中间的这两个角出来，中间出来看到没有？接上这两个正负极进去，正负极出来这边直接接上马达就可以了， 直接接到马达的正负极就可以了。那怎么样实现一个正反转呢？你看 正负进来了以后，那么通过中间的两根线调节过来，正负变成负正到最边上的这两个角，看到没有？这里是六个角的 正负进来的正负进来以后直接桥接两根线过来，交叉的桥接过来变成负正， 看到吗？这一步是最关键的，变成负正，那么开关是三档的，打到左边的时候是正转，中间是停 打到右边的手指反转，下面我们把它接上去试一下。接这个马达是不分正负的哈，因为他正好是正负，调换的话，正好就是一个正转一个反转，所以的话是随便可以接， 我们随便把它，把这马甲接上， 这就不把它焊接起来，直接接一下就可以了。 主要就是这个开关的接法啊，开关必须是六个角，三档 插上去 他就可以转，中间是停，看到吗？左边是逆时针转停，右边顺时针转， 是不是非常的简单？你学会了吗？学会了，点个赞。

今天我们来讲一下关于线路开关如何进行接线。好，首先我们来看一下线路开关的接线图，那么在我们线开关下方呢，会有一对长臂触点，上方呢十三和十四呢有一是一对常开触点，那么如果大家了解我们的按钮开关的结构的话，大家发现他和我们按钮开关啊 结构非常相似，那么当我们啊有物体触碰到我们上方的这个推杆的时候，那么大家会发现我们内部的触点机构呢会进行动作， 那么这两个呢怎么去对照呢？大家可以看一下内部的触点，那么现在呢我们在静止状态下，内部的触点呢啊和下边一二，那么这两个端子呢是导通的， 那么和上方啊这两个段子呢是断开的，当我们触碰到啊这个推杆的时候，那么大家会发 发现上方的触点呢啊和上方三四进行闭合，一二就会断开，那么所以呢我们在接线过当中啊，如果说我们接的是一个保护电路啊，那么一般情况下我们会接到一和二，当我们有物体啊 不出不闹，我们的线开关的顶端的时候，这个时候呢我们的长臂就会断开，那也就意味着我们的设备呢就会进行停机。好，那么以上呢就是关于我们线开关的接线。
