汇川plc端子排怎么拆卸

我们今天说一下这个会穿的 p r c 的 接线，我们拿着这个会穿 p r c， 它是一个模块化的，它是一片一片的刀片式的模块化的， 然后在 p r c 的 侧面写着了我们那个输入输出，它是 a 侧，是输入 x 零到 x 七八个点输入，然后我们这款 p r c 呢，它是那个 p n， p n、 p n 两种形式都可以 让我们取决于公共点最底下这个 a 九这个点的电源是高电瓶还是低电瓶，让我来取决前面这个输入点是高电瓶还是低电瓶， 然后输出呢是 b 路，也说我们 b 一 到 b 九是我们的输出，输出点呢，我们只能是输出高电瓶，因为我们是 p n p 型的， 让我们接上的公共点是高电瓶，然后这样呢，我们 b 一 到 b 八这八个点输出的就是高电瓶，我们还有 后面还有这个输入的模块，输入这个模块跟刚刚说的这个 a 路的这个输入是一样的，这个是一个十六个点的输入的一个信号，它也是高低电瓶都可以取决于我们这个 a 九和 b 九这个点，这也就说我们 s s 这个公共点 的电瓶是高电瓶还是低电瓶，让来决定前面我们是高还是低，这个模块也是高低电瓶都可以用的，这个模块是我们的输出十六点的输出模块， 这个模块呢只能是高电瓶输出，我们在买这个模块的时候，上面写着它是 p n p 输出的， 然后也是相同，但是在这个里边的 a 九和 b 九就是一个是接正 r 二十四伏，一个是接零伏。前面这十六个点都是高电平输出，因为我们是 p n p 型的。

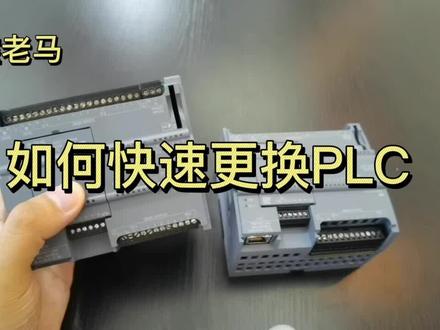

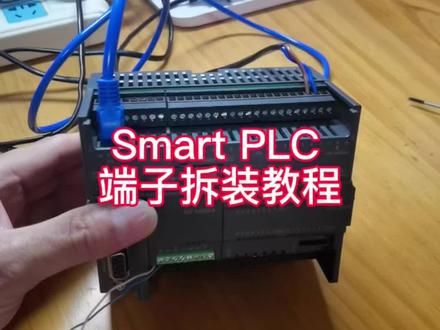

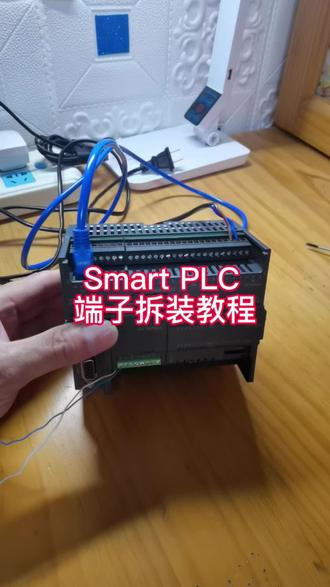

那我们大多数的 p l c 呢，都可以快速的拆卸它的接线端子啊，像我们这种集成式的 p l c 呢，一般情况下可以通过我们的螺丝刀子啊以变 啊，这样一变的话呢，它这段子就下来了，然后我们把这 p l c 呢换掉，然后把新的 p l c 呢这个新的段子给它裁掉， 然后把原有接了线的段子呢，再这么给它按上啊， 好就卡上了啊。这个拆卸还是很简单的啊，一般情况下就是有有个槽，凹槽，我们把这个螺丝刀子啊插进凹槽，然后往外使劲。 b 啊下册也是一样的 啊，还有一些重大型 plc 呢，它的端子呢，直接就可以用螺丝给它拧下来， 就是这种情况，它可以便于我们快速的更换 plc。

然后我们它端子排列的它的一个阅读方法 电源单子，我们上面 p、 l、 c， 你 把这个盖板给它打开， 这盖板打开了之后，它就会表现出这种状态了， 表现出这种状态，然后我们的 a、 r、 n 就是 接电源的， a r 二百二， n 是 二十四，你可以把二百二、二十四、二二百二的零线、火线怼进去啊， a、 r 和 n 啊，这个就是地线，这就是给这个整个 p、 l、 c 供电的， 然后这两个零伏和二十四伏，这两个零伏、二十四伏、 f x 三 u 零伏、二十四伏都不用接的啊，都给它空出来。这是 plc 给你提供了一个二十四伏的一个直流电源给你用，但是它的额定功率非常小， 很容易就过载了，过载了会把你那个 p、 l、 c 给它烧坏了。所以我建议大家不用使，不要使用 p、 l、 c 里面的它的一个直流电，那你要用直流电的话，你可以去买一个开关电源来用，不要使用 p、 l、 c 的 直流电。 那后面的这些这些叉，它就是输入端子 x 零零一二三四五六七，为什么六七过了之后是十十一呢？而不是八九呢？你看，那我告诉大家为什么会这样子？你们在排序的时候， 在数输入输出的时候，他不是说不是这样数，不是说零一二三四五六七八九十这样数的，他这个输入端子他是零一二三四五六七七过了之后直接是十十一十二，因为他是八键制的， 他的输入是八进制的，没有八和九啊，只有零到七逢八就进，一七过的时候就是十，十七过的时候就是二十，二十七过的就是三十这样子的，不存在八和九的输入的输出， 这个仅限于 f x 小 型系列的 plc 啊，所以我们数完了七就找不到八和九，因为它不存在八和九，这个空的一个黑色这个地方就不用接， 然后输出。哦，输入还有一个就是这个 s s 啊，这个 s s 是 给输入供电的，它是接二十四 伏，接直流二十四伏进来，那为什么接直流二十四伏？我们后面再单独讲这个输入时候会告诉你，然后输出， 输出也是 y 零 y 一、 y 二、 y 三、 y 四， y 五， y 六 y 七， y 七过后就是 y 十，为什么没有八和九？因为它也是八，禁止的逢八进一，它不存在八和九， 不存在八和九的啊。 然后我们的 com com 一 com 二 com 三 com 四这些干什么用的？这些就是公共端， 这是 y 零 y 一 y 二 y 三 com 一 就是 y 零 y 一， y 二 y 三，它的公共端。 com 二就是 y 四， y 五， y 六 y 七的公共端。 com 三就是 y 十十一，十二十三，它的公共端啊。 com 四就是 y 十四十五十六十七，它的公共端。 一般来说我们公共端都是接的直流电的零伏，为什么接零伏？我们在后面也会来给大家讲解， 这就是 plc， 它的 fx 三 u 的 一个 plc 端子的排列的阅读方法。各个端子上面标的符号是什么意思？
