在之前的视频教程中，我们已经讲解怎样设置 google， 设置好 google 之后，接下来我们就需要生成制版文件拿去生产，点击这个图标， 这两项不够选，点击这里就表示生成相关文件。 我们来看一下提示信息，像这里这些信息就表示我们板中的一页线跟焊盘连接的地方不是直线或者小拐角，比如 像这里目前我们的走线是直的，如果我们在设计的时候，我们的走线歪了一点点，那么此时软件就会提示刚才的一个提醒信息，我们是可以不用理会的， 在这里特意说明一下，大家不用担心，如果你们在设计的时候出现刚才的一个提示，完全可以忽略掉， 是不会对我们版图造成什么影响的。我们再次点击 像这些都是一样的提示信息， 然后像这里就提示零秒的对象，这里被变更为四秒的相宽，也会有提醒，这些我们都可以忽略， 比如说我们的版框就是里面有的，在这里就会提醒这个信息， 因为初学者在生成字板文件的时候，看到这些提醒就会担心会不会影响我们的字板生成的文件会不会有问题，所以我这里特意的通过这里跟大家说一下， 这里也是同样信息，这里就提示零秒限宽，这里被更改为一秒。下面就是总的信息， 可以看一下刚才提示的零秒变更为一秒，就是这里，因为这个只是给班长参考用的，所以我设置为一秒。像其他的私映像这些我都是设为四秒。 如果说板子密度没那么大，大家可以把这一个数值可以设置为更大些， 通过这样的方式，我们的 a r t 文件就已经生成完成。所以大家在生成这个文件的时候，出现刚才的一些提醒，完全可以忽略， 但是在前期做版的时候还是需要看一下，等做的项目多了，你心里面就会对这些信息很放心，知道他们没有任何问题。 那么通过这里的讲解，我就直接跟大家说了，不会有问题。如果刚才的报表里面出现了 error 错误信息，我们就一定需要去更改它。 像我们刚才上身胳膊是比较顺利的，之前有工程师跟我交流，截图给我单机这个图标，无法上身胳膊，提示我们的臀皮没有完全避让， 会有这种情况发生。所以如果出现这种情况，我们就需要先把这些铜皮全部更新好，包括把一些无法更新铜皮给它删除掉，再重新处理。处理好之后我们再去勾选这些选项，再单机再生成。 所以看一下刚才我们的操作，生成的就这些信息，这都是 a r t 后缀的。 这些生成好之后，我们还需要进行一些其他的操作，也就是生成我们的钻孔， 这个菜单是生成规则钻孔的，也就是圆形钻孔，这个选项是生成不规则钻孔，比如说我们的椭圆的。 在这个界面建议大家参考我的设置，勾选第三项和第四项，再点击这里，把这里更改为五和五，跟我们刚才 胳膊设置里面的这个精度设置为一样，这里最后一项勾选其他的全部保持默认，不要进行更改。单机 后面生成文件就是这个名称， 所以看一下这个就是我们刚生成的， 接下来生成不规则钻孔， 在这里啊，我提醒一下，就是我们的板中不管有没有不规则钻孔，我们都进行这一步操作，如果板中有，那么他就会生成一个文件，如果板中没有不规则钻孔，我们也只是多做一步操作而已， 它就不会产生这个 r o u 文件。那么这样的好处就是我们就不用再去检查板子，看它到底有没有不规则钻孔， 这样反而更快更节约时间。这里我们就不用再设置，因为在之前我们在生成规则钻孔的时候已经设置好，这里就会自动变化。单接 root， 我们打开打开这里来找一下刚才生成的 rou， 可以 注意到这就是 rou， 刚才生成的文件关掉， 通过刚才操作，我们的字板文件就已经生成好了。接下来把我们需要的一些文件打包放到胳膊文件夹里面，按住 ctrl 键 以及这些 t、 s、 d 后缀的文件， 这些就是 a r t， 这是规的钻孔，这是不规的钻孔，这是一些参数文档。通过刚才的操作，我们的资本文件就已经生成了。 除此之外，我们还需要提供一个文档，这个文档包含这是打样还是批量，需要制作多少片， 以及其他的说明信息，注意事项，还有联系人，联系方式等等，这些都需要提供给纸板厂。 在刚才生成纸板文件的过程中，生成了很多文件，但是我们只需要把这个胳膊文件夹里面的文件给纸板厂就可以了，其他生成的文件我们都可以不用理会。

常规情况下，像 d 网络的通孔环角，我们会设置为十字环连接，点击这个菜单进入这里 可以看到默认选项，通孔引角和同频的连接方式是十字花，表贴引角是全连接， 一般情况下，我们建议选择这个选项，也就是使用固定的线宽十五秒，这个十五也就是这个宽度， 我们这里演示，我们改为二十，大家可以看一下对比的效果，可以看到加粗改为三十，看一下是这种效果，一般情况下十五就可以了， 单机完成。刚才就是针对全局啊，十字花连接的一个设置，主要注意事项就是这一项，常规使用固定的宽度， 然后这里就是设置通过引脚的，这里就设置表贴引脚的。一般情况下啊，我们的过孔是使用全连接的啊，表贴引脚也可以设置为全连接，除非啊，在那些特殊场景的焊盘，我们会使用十字花，使用十字花的目的也是为了方便焊接 啊，因为在有的场景中使用全连接啊，散热太快，不方便焊接，所以就改为了十字花连接，这样散热会慢一些。 关注我呦！

可以追到这是飞线默认设置下，当两个器械的焊盘在一条水平直线的时候，飞线的显示方式是这样的， 呈现的是一个类似梯形的形状，这是默认设置。如果我们希望飞线以直线方式显示，可以更改选项来达到这种效果， 将这里改为这个选项，可以看到此时就变为直线方式显示， 选了这个选项就是梯形形状的显示方式。但这里我需要强调一下，我个人的习惯是使用这种方式进行显示， 这种方式的好处就是当它显示梯形形状的时候，我们就知道这两个焊盘是在一条水平直线上水平， 如果说你改为直线的方式显示啊，就不利于我们去判断，所以像我的习惯还是使用这个默认设置，这样的话更利于咱们的设计，关注我呦！

在阿里狗十六点六版本之前， pcb 项目中的走线铜皮还有管脚焊盘上面默认是不显示网络名称的， 它的操作方式需要将光标放在走线上面，或者在走线的过程中就可以知道对应的网络 是什么名称。但是在阿里狗十六点六版本之后，我们这个软件就可以默认显示出来网络名称，比如说可以看到现在汉盘上方就有这个网络名称， 这里就直接显示 dgn d， 然后走线我们可以看一下同样的， 然后这里需要说明一下，这里所说的铜皮是指动态铜皮，静态铜皮，同样的不显示网络名称，可以看一下这是静态，我现在把它变回动态，我们来看下效果，单机 可以注意一下，变成动态之后，这个网络名称就显示出来了，所以这里所指的同频是指动态同频，然后看下内存，内存的走线上方同样是有网络名称的， 很多工程师喜欢这样一个显示方式，这样比较容易查找哪个网络属于什么功能 好，他的默认设置在这里。这三个选项勾选就表示走线、动态同频，还有拐角勾选之后就会表示默认显示，如果不勾选 那就 ok。 我 们再来看一下上面的网络名称全部消失，然后再来看一下表层的汉盘，同样也没有名称， 所以针对一些用老版本的一些工程师，如果不习惯看这些网络名，你可以把这个取消勾选就可以，这是默认的常规设置，那么如果一些工程师勾选了这些选项， 那么这些名称也不会显示出来。在刚才这个设置中，大家注意一下上面有这样一行字，就表示只在这个 open gl 模式下，这个有用， 如果我们通过设置让这个软件不在这个模式下，那么这些网络名称同样选择不出来，打开设置导到这个选项，如果勾选这个选项， 然后我们的软件里面的 pcb 就 不会再显示网络名称，所以通过勾选，然后再点击 ok， 然后把软件重启一下就可以，我们来看下效果， 这是我们设置过那个选项的板子，可以注意一下他整个版的亮度会增大，然后上面的这些东西 全部是这样的，没有网络名称，包括走线还有汉盘。然后此时我们打开设置，可以注意一下，这里全部变成灰色，不能再设置， 这就是因为勾选了这个选项的原因。 disable， disable 也就表示这个模式不再生效，所以这里需要特别说明一下，因为之前有个工程师跟我交流说怎么这个版本不能显示网络名称， 然后发现这里也不能设置，其实就是因为勾选了刚才那个设置的原因啊，所以这个小技巧在这里额外的说明一下， 这节就是讲解怎样显示和隐藏网络名称，包括 open gl 模式的设置，这个是比较重要的，希望大家记住。

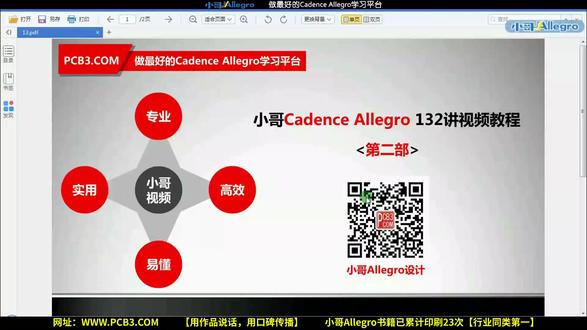

这一节演示操作，怎样把封装的信息显示在原理图页面中？ 默认情况下我们把器件放到原理图中，它的封装属性是不显示出来的，比如说像这里的二零四零二，默认情况下它是不显示出来的，我们需要双击器件，进入到它的属性栏目进行查看，才知道它具体的封装属性， 我们可以通过操作把它的封装属性显示出来，那么这样的话，我们再看一些器件也电路电容的时候，就会快速知道它的封装类型，那么接下来来进行演示操作一下， 好比如说我们添加一个电阻 好，然后我们双击它， 这里我们只是演示操作，我们随便输一个封装值， 然后可以注意到它的封装属性并没有像这些基建一样显示出来，然后此时我们可以操作一下，选中基建，然后右键编辑基建， 然后在空白地方双击， 我们单机右菜单 pcb 空格，然后单机 ok， 我们这里输入的字母其实就是这个封装的关键字，然后再双击，然后这里我们选择显示 value 值， ok， 然后右键关闭， 那么会弹出这一个框。如果我们选择第一项，就表示是更新当前这个基建，如果选择第二项，就表示会更新这个原理图页面中同一类型的这个电阻， 这里我们选择更新这一个，那么此时可以注意到我们的封装属性就已经显示出来， 所以在一些原理图页面中，我们想显示的话，就可以采用这种方式。那么比如说像这个电阻我们都是从同一个库里面调出来的，那么我们在进行这些操作之后，在右键关闭的时候 就可以选择第二项，那么这样的话这个同一个类型的这个电阻就会全部更新，显示这个封装属性值，这是比较方便的。那么如果选择第三项啊，就表示 不保存，如果选择第四项开始就表示继续操作， 右键关闭，选择第四项就会留在当前页面进行继续的操作。 好，这是个技巧，那么这个在一些原理图中我们会经常用到这个技巧，这样的话对我们查看电阻、电容或者一些电感，它的封装属性会特别方便，那这个小技巧希望大家掌握。

可以注意到目前是没有显示网络名称的，我们可以通过设置显示网络名称，设置方法比较简单，在这个版本中勾选这四个选项， 可以在主线上，动态同屏上啊，静态同屏不能显示，可以看一下下面的说明。在动态同屏上显示网络名称，然后在我们的引脚上以及过孔上，现在我们将这四项全部勾选， 可以看下效果，我们的管脚，主线还有过孔以及还有铜皮上面都有网络名称，如果说你觉得显示这么多网络名称看起来会有点花，你可以取消部分选项的勾选，比如说将过孔的取消 啊，这就效果大家可以根据自己的一个速度习惯来进行设置，关注我呦！

这节来设置封装库路径，其实设置封装库路径它的操作很简单啊，但它也重要，比如说我们后续导入网络表调用封装，如果库路径设置错了， 那么我们在导入网络表的时候，会弹出来各种报错，比如说我们在创建不规则汉盘的时候， 那么如果我们的封装库路径没有设置对，那么我们之前做的不规则的谢普出行就无法显示在我们的路径里面，就无法从 type designer 里面调取出来， 所以这个需要特别注意，那么往往给大家一个建议，那么在做一个项目的时候，我们第一件事就把库路径设置好， 而且后面在做封装做焊盘的时候，跟封装相关的文件可以全部放在这个文件夹里面，这样就不会出错 啊，所以总的来说这个设置它简单，但是它也重要，也是大家比较容易疏忽的地方，那么往往出现了报错，大家可能需要去尝试很多种方法之后才知道，原来就是库中键没有设置， 才导致报了错。所以为了避免初学者缠到这方面的问题，所以就建议大家做封装，有时候把一些东西全部放在这同一个文件夹里面，然后再把这个文件夹设置为这个目录夹，这样就不容易出错，减少大家一个学习时间。 然后这里来演示一下怎样设置封装库路径好。打开 ppt 文件或者是 dia 封装文件都可以，只要你设置过一次，那么你在做这个其他的 项目的时候，或者做其他封装的时候，除非说你人为更改，不然的话这个路径会一直不变好，选择这个菜单， 然后我们选择 pass， 选择 library， 那 么这里我们只需要设置两项， pad 和 psm 这两项，其他的全部不需要设置， 注意下就是单机这里，然后这两下，那么这里你可以把之前的全部删除掉，然后再选择，然后这里 ok， 那 同样的这个 psm 也是一样的操作方法， 然后设置好之后 ok， 那 么通过这种方式，后续在导入网络表的时候，那么这个软件就会根据网络表里面的封装信息，从它这个设置的库里面调取出来封装， 包括做不规则汉盘的时候，也会从这个路径里面调用不规则系统图形。所以如果说你把你做的东西放在其他的路径里面，但是这个路径并没有设置到这里面，那到时候你会发现缺少各种封装，缺少各种系统图形 啊，就会阻碍你们的这个项目设计或者是学习的这么个步骤啊。所以这个东西特意拎出来来讲一下，就是因为它设置起来很简单，但是如果你疏忽了，没有设置，就会导致各种各样的报错， 而且会让你摸不到头脑，特别是一些初学者啊，所以希望大家可以参考。我刚才建议 在学习或者做项目的时候，就直接把这个路径设好，然后再来去做后面的事情。

这一章节演示不同命令，这个是已经我们铺好同的，目前这个显示效果是静态同屏，首先我们将它删除， 勾选形状，单机删除，我们可以单机这个菜单，但是更多的我们会单机图标啊，会更快。默认情况下是选择动态同屏，可以看到我们选择 top 层，这里是动态同屏， 这里是静态同频。动态同频跟静态同频的区别就在于动态同频会遇到不同网络会避让，静态同频不会避让， 在设计的时候优先选择动态同频，当碰到有的情况下，比如说像一些电源，我们不允许避让，为了保证它的一个载流， 那么此时我们就可以选择静态，或者先使用动态，动态处理完之后再将它变为静态，它都可以 啊，这里我特意将这些应用场景啊讲一下，如果说你足够细心啊，可不可以一直使用动态也是可以的啊，这里我特意说明一下， 选择好之后，你可以选择网络，但这里我们有一个更简单的方式，就是右键选择分配网络，然后我单机一下汉盘，可以看到网络就自动填上了，然后接下来我们就可以进行绘制，然后单机 进行绘制， 绘制过程中啊，大家可以绘制的美观一些， 可以看到右键完成，这样的话动态同频就会设置好了，再来重复下 单机命令，选择完成，选择动态右键分配网络。单机，然后进行回执 绘制的时候啊，软件操作是比较简单的，但是要注意一下啊，上下的对称性，或者没关系， 右键完成，这样的话一块铜皮就会制好了，关注我呦。

通过前面的一系列视频教程，我们已经讲解演示了怎样设置规则。当我们把 pcb 板中所有的规则设置好之后，我们还需要进行一步最重要的操作，就是打开规则检测开关， 也就是对应的选项，如果这些开关不打开的话，软件是无法实时检测出来错误的 选择菜单，点击这一项。常规情况下，大家可以参考我的设计习惯，点击这一项，将所有的全部勾选。 比如说如果这些选项不够选的话，我们的软件就无法检测出来我们的主线是否符合我们的要求， 也就不会去检查等长，包括也不会检查插排队。 单机间距这个选项需要全部勾选，如果这个选项不勾选，软件就不会去检测走线到走线之间的间距是否符合我们的规则，就不会报出 d、 r、 c 这选项。常规情况下，我们可以取消勾选，全部不显示， 主要就是设置这三项，然后单就 ok， 把这些规则开关选项设置好之后，软件就可以实时检测，如果发生报错，我们就根据它的报错信息去进行修改。

这一节演示添加隐藏飞线的属性。一般放置好器件之后，器件之间的网络都会是以飞线的形式显示关系。给注意看一下，这些器件之间都是以飞线的形式显示连接关系的。 常规 ppt 中，电源网络和地网络非常多，可以注意看一下，这是地这电源目前也都是以飞线形式显示连接关系的。 为了方便查看和显示，我们可以给这些地网络和电源网络添加属性，将这些网络的飞线隐藏， 让它们以方格的形式显示出来。 接下来演示一下单机这个菜单，这边选择网络单机 d 左键单机，这里选择 power 单机应用，可以注意到我们的 d 的 飞线就会以方格的形式显示出来。同样的方式，我们再单机这根电源网络， 可以注意看一下。通过刚才的操作，我们这些网络的飞线就会隐藏起来， 这样的话我们整个板上的飞线的数量就会少很多， 其他的一些网络飞线就容易查看，这是一个技巧。

大家好，目前大家看到的界面是中文界面，可以注意到车标栏是中文显示，单机菜单可以注意到也是中文菜单，单机程序可以看到这些选项也是中文显示。 默认情况下，安装好软件之后是英文显示，如果也想像这样子，中文显示可以设置环境变量， 设置方法比较简单，点击桌面我的电脑图标，然后右键选择属性，在弹出的窗口中单机高级系统设置选项， 然后单机环境变量，不同的 windows 系统设置方法大同小异。单机环境变量之后新建一个用户变量， 新建好之后将变量值设置为一，设置好之后重启软件就可以看到界面变为中文菜单界面， 如果后期想重新将显示界面变为英文界面，同样的操作方法， 进入到这个界面之后，单机环境变量将这个新建的用户变量删除 就可以删除之后重新软件，它就会恢复成默认的英文界面。 关注我呦。

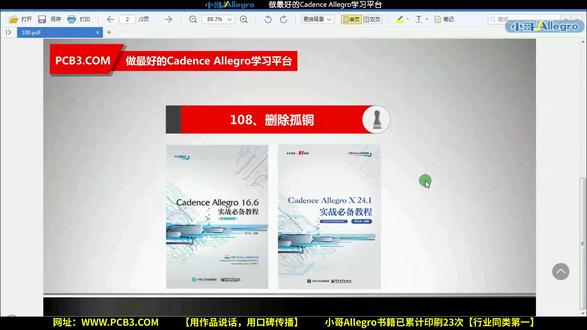

追踪演示怎样删除孤桐，孤桐也就是没有跟其他任何对象有连接的，同批 我们随意赋予怪同。我们在进行设计的时候，往往在后期我们需要进行整版不同。 换铜之后，由于我们的走线过孔以及焊盘的原因，就会产生一些碎铜以及一些孤立的铜皮，比如说像这里这就是孤立的，他没有跟任何对象有连接。好， 我们点击这个图标，上面就表示整个项目中有三十四个古铜，第一层和第五层第二个就表示当前层有二十九个，你可以点击 first 依次删除，这样可以查找到我们古铜位置， 也可以一次性删除，这样都可以。这个操作比较简单， 在我们进行设计的时候，我们整板铺完桶之后，在这里我建议一下，我们先可以优化一下，比如说在一些空白地方添加一些地孔，这样的话一些大的固桶如果上面加了过孔，它就不再属于固桶， 这样的话我们透面它地的面积就会更大，这样屏蔽效果会更好。 加了这些优化电筒之后，我们再点击这个图标，再去把这些多余的碎铜小铜，把这种铜皮我们再进行删除，这是一个设计上的建议。

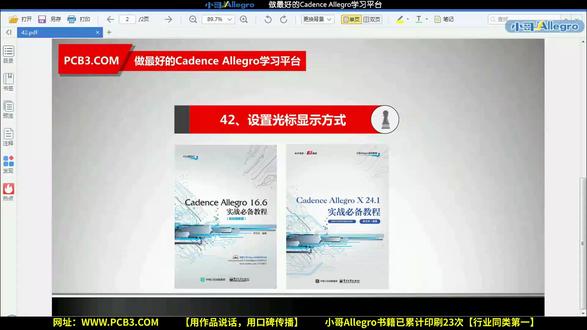

这节来设置光标的显示方式，每一个工程师都有自己的习惯，有的喜欢小十字，有的喜欢大十字，然后接下来给大家演示怎样设置他们， 然后这里有三项，第一项就表示大十字，第二项表示小十字显示，然后第三项就表示米字形显示啊，目前就是大十字显示。 那接下来看一下米字形显示效果啊，这是米字形显示。 好，这就是小十字啊，设置很简单，大家可以根据自己的喜好去进行设置。

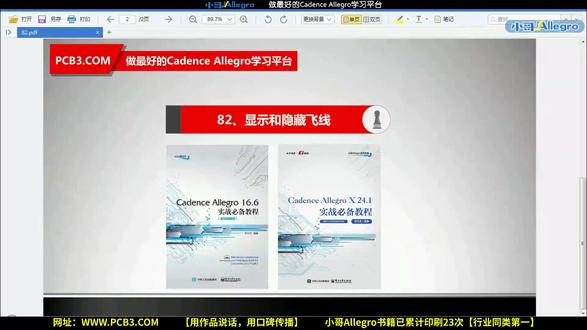

快捷演示点，快速显示和隐藏飞线，首先我们将这些删除，点击这个图标显示所有飞线，点击这个图标隐藏所有飞线， 选择这个菜单，单机就会显示飞线或者框选同样的 选择这个菜单就是隐藏，通过快捷键会更方便。

大家好，这一章节设置光标的显示形式，一般情况下我们使用小十字或者是大十字，这两种是我们最常用的啊，目前就是小十字， 如果想改为大十字，点击这里选择这个选项就是大十字，我们来看一下效果，目前这个就是大十字， 回到刚才这个界面，那么这一项就是可以设置它的角度，在这里输入四十五度，看一下效果，会变为这样的形式。在这个版本中我们还可以设置光标的颜色， 这个大十字我们可以设置颜色， 将这个删除就会恢复成九十度，这就显示效果， 将这个删除我们就可以重新回到小十四，大家可以根据自己的设计习惯来进行设置， 关注我呦。

大家好，本期分享的是 or cad 中默认的常用快捷键是什么，以及是否可以更改。 首先， r c a d 中默认的快捷键是系统设置好的，不能进行更改。快捷键在每个菜单命令的后面都有显示，下面列举一些常用命令的快捷键，详细介绍一下。 i 表示放大， o 表示缩小， c 表示以光标所指为新的窗口显示中心， w 表示连接走线， p 表示快速放置元气键， r 表示元气键旋转九十度， n 表示放置网络标号， j 表示放置交叉连接点， f 表示放置电源， g 表示放置电源地， h 表示水平镜像， v 表示上下镜像， b 表示放置总线， y 表示画多边形， e 表示放置总线端口， t 表示放置文字， c t r l 加 f 表示查找元器键， c t r l 加 e 表示编辑元气件属性， c t r l 加 c 表示复制， c t r l 加 v 表示粘贴， c t， r l 加 z 表示撤销操作。 c t r l 加 i 表示调出过滤器。本期分享就到这里，谢谢大家。
